Audio system

88

Press

key to tune to low frequency

station or high frequency stations.  If

another radio station is desirable, press

the same key.

Search sensitivity (Only FM)

-Search sensitivity may be regulated.

Refer to " SRCH " items in "settings".

Frequency scanning

Frequency scanning function enables you

to enjoy the local station of every present

band for 10 seconds.

-Frequency scanning function may be

activated /disabled by pressing SCAN

key for at least 2 seconds.  M anual

tuning (if desirable station frequency is

available)

-To enter manual tuning mode:  Go to "

TUN " option in "settings "and set it in "

MAN "---radio manual tuning mode.

System will remain in this mode before

its setting  is changed back to "  AUTO "

mode.

Preset station

Store stations in preset key manually

Store 6 stations at each wave band with

preset key (1 to 6)

-Tune to the desirable station.

-Press and hold on preset key for more

than 2 seconds and present station will be

stored in preset key.

When FM  station is stored, associated

RDS information and AF mode (on/off)

will be stored together.

Enjoy preset station

-Press desirable preset key ( 1 to 6) and

preset station can be listened. Automatic

station storage (automatic storage)

The 6 clearest FM  stations in FM  AST

band or 6 stations in M W (AM )  AST

band may be stored automatically. When

automatic station storage function is

app lied,  stations formerly stored in FM

AST or M W  (AM )  AST band will be

covered.

-Press AST key to enter  into  automatic

storage, then

-Radio will “beep”, then gets mute.

-After storage, another “beep” will be

heard.

-Begin to enjoy the stations in preset key

1

-Sometimes less than 6 stations could be

found.

Tape play

-Push tape into Cassette Holder with tape

opening facing right. Tape play is started

-If there is tape in Cassette Holder, press

SOURCE key to select tape as sound

source. Tape play is started

Reverse the side.

-Press

  to reverse faces side.

-Once one side is finished, tape sides will

be reversed automatically to continue

play.

Fast Forward/Fast Backward

Audio system

89

Press

key to activate/disable Fast

Backward:

Press

key to activate/disable Fast

Backward:

-Here Radio/Cassette Player is switched

to radio mode.  When tape is finished,

tape play will be cont inued. M usic search

system

-Previous/next track select the number of

tracks to the track which is meant to skip

from p resent track.

-Press

  key to select previous track.

-Press

  key to select next track.

-Radio/Cassette Player  will remain mute

until desirable track is reached. Only the

track with a interval of more than 3

seconds can be identified.

Tape eject

-Press

key to eject tape.

Tape maintenance

-Only 60 minute or 90 minute high

quality tape may be used on

Radio/Cassette Player and put tape back

into Radio/Cassette Player after using,

which is meant to prevent dust and

contamination from getting in and

prevent tape from twisting.

-Do not expose tape to heating,  sunlight

or moisture.

-Clean tape head with cleaning tape

regularly (one or twice each month).

CD box

CD play (CD box if connected)

-VDO CD box connection is available.

-CDC 401 A or CDCl001 A.

-Press SOURCE key to select disc  box

(CD changer)

As sound source:

-Press DISC+ or DISC-  key to select

desirable disk.

-Once one disk is finished, next disk will

continue playing automatically. If there is

an empty disk position, it will be skipp ed

automatically. Previous/next track

-Press

key or

key to select

desirable track.
-Start playing from the selected track.
Fast Forward/Fast Backward

-Press

key or

key to Fast

Backward or Fast Forward



-Normal play will be resumed after key is

released.

Track scanning

This function enables you to browse

every track for a couple of seconds.

-Press SCAN key to activate/disable track

scanning function.

Random play

-Press RANDOM  key for more than 2

seconds to activate/exit random play.

Repeat play

-Press RANDOM  key for more than 2

seconds to activate/exit random play.

Disk eject

-Press

key to eject disk.

Audio system

90

Clock setting

-Press and hold on SETUP key for at

least 2 seconds  to enter SETUF menu

-Press

key to enter  into  " TIM E "

item.

-Press SETUP key to select " 12H" or "

24H "

-Press

key to select hour item

-Example  of Display:"0000'(24 hour

format) or” AM  12:00''(12 hour format)

-Hour item begins to blink.

-Press SETUP key to adjust hour item

-Press

key to select minut e item

-M inute item begins to blink.

-Press SETUP key to adjust minute item

-Clock begins to operate from the

adjusted time.

-Press and hold on SETUP key for at

least 2 seconds to exit from SETUF menu

-If clock mode is activated, display unit

will indicate time after 10 seconds from

any  key operation.

Setting

The initial setting of Radio/Cassette

Player may be changed by  user's app etite.

-Press SETUP key to enter SETUP

-Press

key

  key  to select the

option which is meant to change.

-Press SETUP key to change setting.

-Press and hold on SETUP key for at

least 2 seconds to exit from SETUP menu

after about one minute from user's last

operation, Radio/Cassette Player will exit

from SETUP mode automatically.






Audio system

91

Option

Item

Usage

or



[Setting]



RADIO

[EUROPE,LATAM
AM ERICA,ASIA]

Select tuning unit according to standards for Europe,Latin America,America

FM

[6,12,18]

Select the number of presented platforms in FMA mode

M W  (AM )

[ON,OFF]

Apply ' OFF ' to turn off M W(AM)when radio is not at work

M W  (AM )

[6,12]

Select the number of presetted stations in M W(AM) mode

TUN

[AUTO,MAN]

Select automatic or manu al tuning

SRCH

[LO,DX]

Select ' LO ' if only clear frequency station is preferred when in automatic tuning mode.

TAPE

[+2,-1,0,+1,+2]

Tape play volume, related to tuning unit

CDC

[-2,-1,0,+1,+2]

CD box play volume, related to tuning unit

BEEP

[-2,-1,0,+1,+2]

Select the volume to confirm “beep”

TIM E

[OFF,12H,24H]

Select desirable clock mode





Audio system

92




Emergency situation



93










Emergency situation



Emergency situation



94





Emergency situation



95



Emergency situation

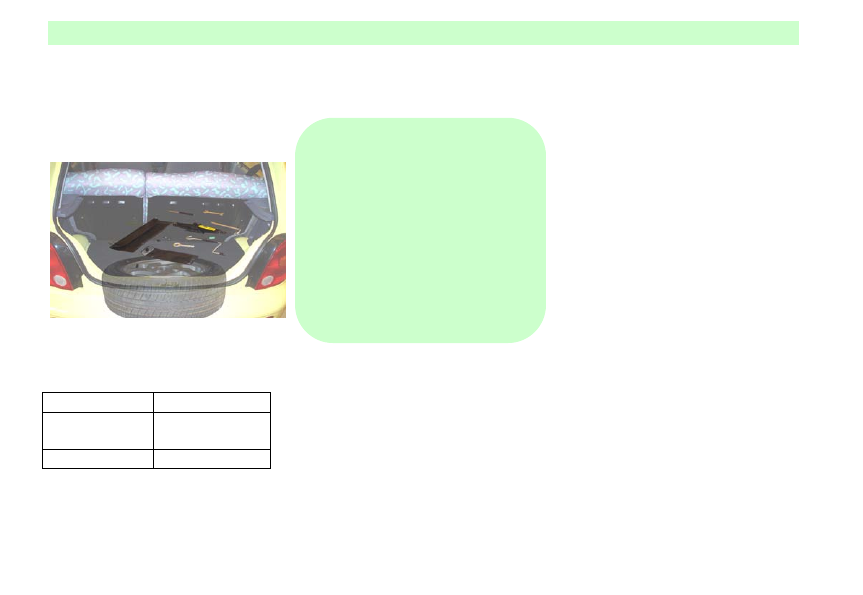

Driver's tool、Spare tire




Driver's tool and spare tire are all stored
in the place for spare tires under luggage
compartment floor.


Type of Jack

Scalable

M aximum
operating load

600kg

Lubricant type

Lithium typ e





！Notice
1、Attach spare tire and driver's tool
tightly so as to prevent injures in the case
of  emergent  braking or accident2、The
jack supplied here is only applied for the
specified vehicle and not allowed to
support any other vehicle or weight;3、
After vehicle is jacked ,engine is not
permitted to start in case accident should
happen.;4、If some operations must be
done under vehicle, be sure to support
vehicle securely with proper brace.

Wheel replacement

To avoid accident , following suggestions
should taken when  a tire needs to be
replaced:·Drive vehicle out of driveway
to clear safe area .
-Park vehicle on horizontal road.
-Turned off ignition switch and remove
ignition key.

-Turn on hazard warning flashlight and
apply hand brake, put transmission in "
1"gear or "R" gear if necessary.
-Apply a wedge after or before the wheel
diagonal to the wheel which is to be
replaced to guard v ehicle.
-Set a trigonometry warning plate 10m
away from vehicle.
-Have all passengers out  of vehicle to
safe area.

Replacement steps

-Remove wheel cover.
-Loosen all wheel bolts a full turn with
wheel spanner, but do not remove bolts
before wheel is lifted from ground.

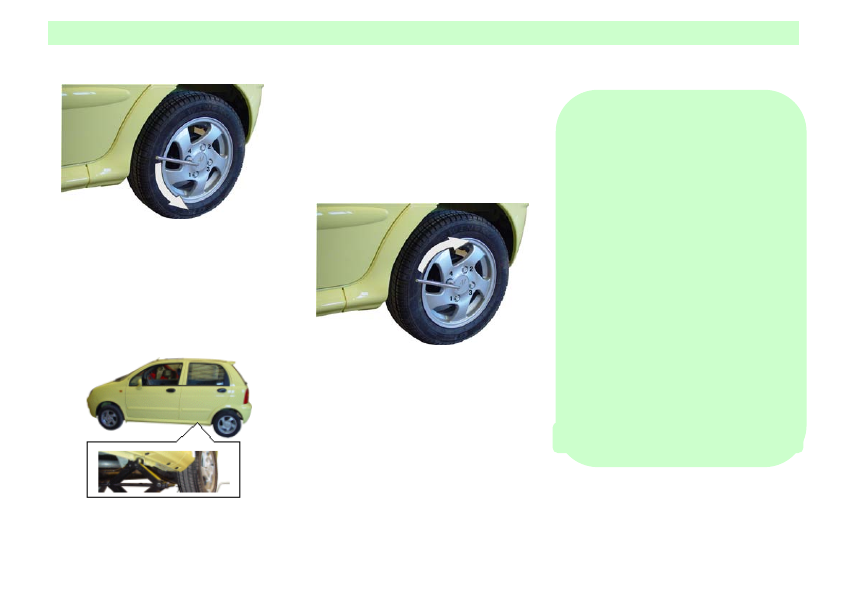

-There are recesses in the front and rear
bottom of vehicle for mounting jack.
Jacking points are marked by semicircle
cuts. Locate jack vertically near the front
or back of the wheel which is to be
replaced.  Turn jack bolt clockwise by
hand unt il jack h ead cont acts chassis..



Emergency situation



96



-Insert jack crank handle into jack and
turn jack handle clockwise to raise
vehicle until the rising head of jack is
seated in    recess tightly and wheel is off
the ground(about 3cm).Do not raise
vehicle too high and  recheck jack
position against slipping when jack
cont acts vehicle and vehicle begins to
rise .



-Turn wheel attaching bolt anticlockwise

to remove bolts , then remove wheel..
-Install spare wheel in place and tighten
wheel bolts clockwise by hand.
-Rotate jack anticlockwise to lower
vehicle to the ground.  Tighten wheel
bolts according to requirement on "
diagonal " order(1 - 2 - 3 - 4).






-Install wheel cover  If improper wheel
bolts are used or bolts are not tightened
properly, wheel may get loose or break
off causing vehicle out of control.
-Apply proper wheel bolts
-Ensure that wheel bolts are positioned
rightly and tightened firmly.
-Do not apply engine oil or lubricant on
wheel bolts.



！Notice
Vehicle may be in instable state when
using jack, even causing
accident.,Therefore:1 、 Position jack in
right jacking points.2 、 Position  jack
perpendicular to the ground during
installation.3、Do not get under jacked
vehicle and do not start vehicle on jack.4,
Before jacking, have all passengers out of
vehicle to safe area.5、Jack is designed
only for wheel replacement.6、Do not
jack vehicle on slope or smooth
surface.7、Position jack at the side nearer
to the wheel to be replaced and hold the
wheel diagonal to the wheel to be
replaced.8、Before jacking, ensure that
hand braking is applied and transmission
is in" 1"gear or "R" gear if necessary.9、
Do not replace tire where is near the
place with heavy  traffic.Special Notice:If
you are not sure about tire replacement,
cont act the nearest CHERY AUTO
authorized service station for help.


Emergency situation



97

Start engine by jumper
wire

The battery from other vehicle may be
used to start engine if vehicle battery is
not charged enough to start vehicle. Any
improper operation may result in battery
explosion, personal injury or property
damage and  cause vehicle electric system
failure to a certain extent.:
-Do not have battery near open fire or
spark
-Do not  have battery electrolyte cont act
eye, skin, fabric or lacquer finish.
Electrolyte contains sulphuric acid which
may cause injury by  direct cont act.
-Wear protective glasses when op erating
near battery in order to decrease the
danger of being harmed.
-Ensure that the battery from vehicle for

starting has the same vo ltage (12V) with
the original battery
-Do not disconnect battery which is not
well charged.
-Shut electrical load which is not
necessary.
-Do not bend over battery during starting
by  jumper.
-Do not have two leads for starting
shorted.
-Apply hand brake and put transmission
control lever in neutral gear. Connect one
end of the first jumper to the positive pole
(there is "+" mark on battery box or
terminal) on the following method
-Connect the other end of the jumper to
the positive pole ("+" mark) of the battery
which is not well charged
-Connect one end of the second jumper to
the negative pole of the battery which is

from other vehicle( marked with " - ").
-Connect the other end of the second
jumper to the engine body or engine
supporting screw of another vehicle.  Do
not connect jumper to the negative
terminal of the battery which is not well
charged.  Connection points should be
away from the battery which is not well
charged as far as possible.  Position
jumpers properly avoid contacting the
moving parts of engine compartment.
-The vehicle which offers battery source
may run during jumper start. The vehicle
with battery not well charged should be
started within 1 minute
Emergency situation
And continuous starting time is not
allowed to be more than 12 seconds.
Connection should be disconnected once
engine is started.







Emergency situation



98


！Notice
When engine is started by jumpers. all
electrical equipments should be shut off
in case other systems or parts be damaged.
do not start vehicle by pushing or pulling,
Thus,  three  way catalytic converter and
other    electronic parts may be damaged.

Vehicle Towing

If vehicle needs to be towed, cont act the
nearest CHERY AUTO authorized
service station. Proper lifting and towing
procedure should be taken to prevent
vehicle from damaging. When vehicle is
towed by raising wheels, the following
steps should be taken:
·Turn on the hazard warning lamps on
both vehicles.
·Put ignition switch in " I " position.
·Put gear control lever in neutral.
-Release hand brake.
-Vehicle should be towed with driving
wheels  (front wheels)  away from the

ground.

！Notice
if vehicle is towed from the  rearward
with front wheels on ground,
transmission may be damaged badly.
So vehicle should be towed by raising
front wheels. vehicle could also be towed
by lifting rope transportation equipment
assisted with flat plate or wheel lift
device.

Emergency towing

During emergency towing, towing
auxiliary equipment is likely to be used.

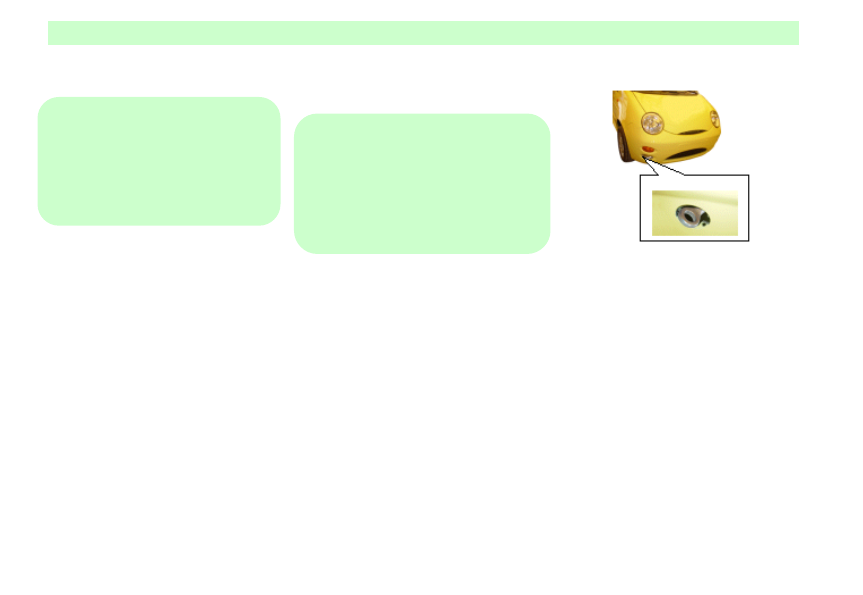

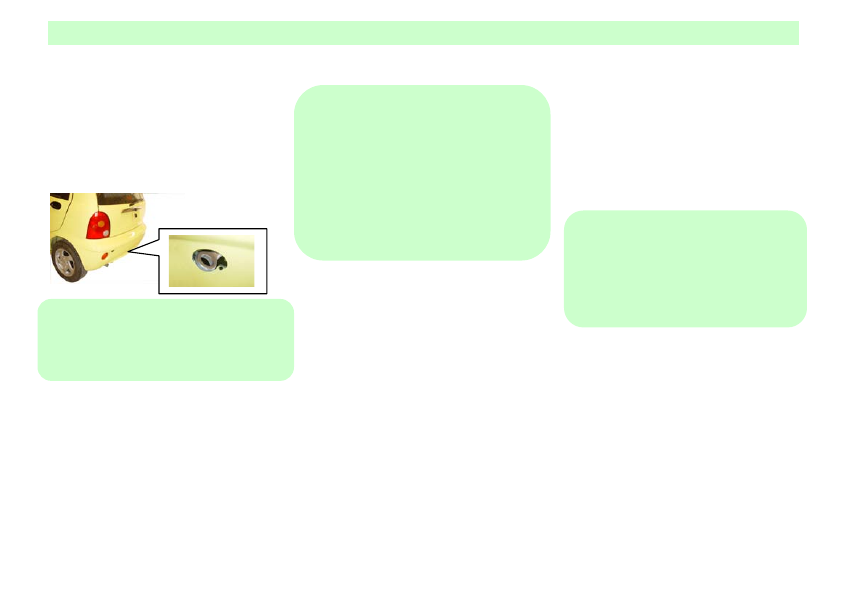

There is a special tow hook attached on
the front and rear bumper of vehicle.
When vehicle is towed with tow hook
and hauling cable:





-Open tow hook cover
-Fasten cable to tow hook.
-Turn on the hazard warning lamps on
both vehicles.
-Put gear shift lever in neutral and release
hand brake.
-Put ignition switch in " II " position to
unlock steering column, which enable
stop lamp,horn and windshield wiper to
op erate.
-Only driver in leading vehicle may
control turning and braking.






Emergency situation



99

-Shut the window of towed vehicle and
have for control lever in internal
circulation mode to prevent leading
vehicle exhaust from getting into towed
vehicle.
-Start slowly to avoid bumping.










！Notice
When vehicle is towed by hauling cable ,
towed vehicle may be out of  towed if
wheel, transmission , turning or braking

system is damaged.  M eanwhile, the
following points should be taken:1、Do
not remove ignition key. For steering lock
may be locked causing steering system
incapable  to turn.2、Ensure that two
ends of hauling cable is attached on
hauling hook firmly.  Push and pull
hauling cable to check for tightening.3、
When other vehicle is towed , apply rear
hauling hook.




Self-aid

when in floppy road  When vehicle gets
into the  pit of floppy ground and  can

not be removed out, wiggle vehicle to get
out of pit and put gear shifter repeatedly
from X gear to R gear ,then from R gear
to X  gear. M eanwhile, depress accelerator
pedal lightly. Do not idle engine to avoid
overheating or other parts damaging. Ask
for help if vehicle is still jammed after
several operations.

！Notice
Vehicle may be trapped when driving on
snowfield, sand or muddy land. Do not
run wheels at high speed because racing a
engine in this condition may damage
driven elements.



control. So vehicle should not be


















Emergency situation



100







Service and Maintenance



101










Service and Maintenance



Service and Maintenance



102





Service and Maintenance



103

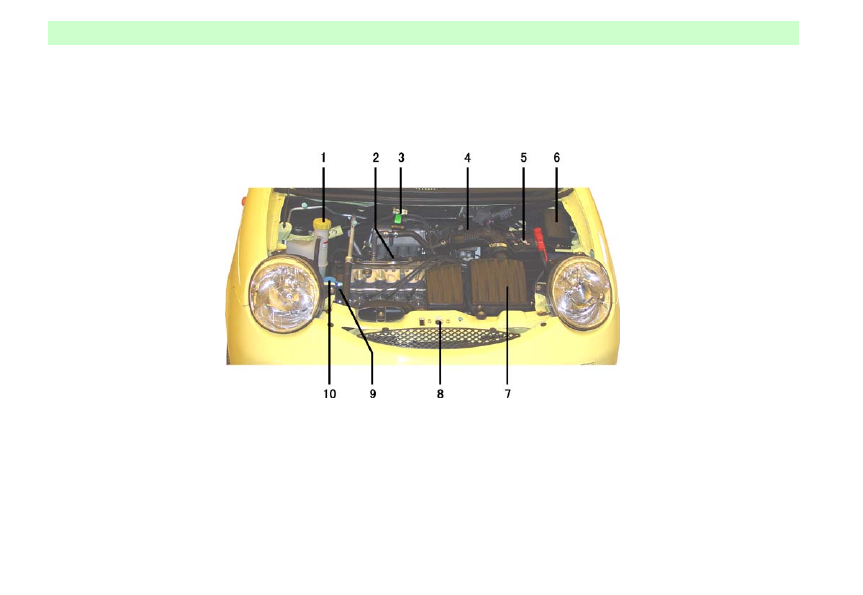

Engine Compartment






1.

Expansion Tank

2.

Oil Filter Door

3.

Ignition Coil

4.

Brake Fluid Tank

5.

Battery

6.

Fuse Relay Block

7.

Air Filter

8.

Engine Compartment Lock

9.

Oil Dipstick

10.  Washing Fluid Reservoir
