Service and Maintenance



104

Service Precautions

Take care when check or  repair vehicle to
prevent person injury or damage.
Read and comply following general
precautions when service vehicle:

Turn off engine and let engine cool down
when engine is hot.
Use car stand when work under vehicle.
Do work under vehicle when a jack
supports vehicle.
Fireworks, flame and electricity spark
should be far away from battery, all parts
related with fluid to avoid sudden

accident.
Do not reverse battery poles when
connecting.
Take  care to avoid short on vehicle
battery, ignition wiring or high load
current or voltage.
Keep good ventilation when work in
closed condition as auto repairing
workshop (especially when engine is
running).
Avoid children touching used oil, coolant
and other fluid.
Use specified disposal unit when dispose
used oil, fluid and container.
Stop vehicle on level surface, shift
selector to neutral position and apply

manual brake when work under engine
hood while engine is running, otherwise
an sudden accident may be caused.
To avoid accident, turn off engine and
remove ignition key before working
under engine hood, unless engine ON is
required. If work under engine hood must
be performed while engine is running,
keep any possible matter (such as cope
and fabric) away from engine or cooling
fan because they may be engulfed and
cause person injury and vehicle damage.
And remove watch, bracelet and ring
when working.






Service and Maintenance



105

Safety Precautions

Cooling fan may op erate at any time; take
care when checking to avoid possible
person injury. Cooling fan is controlled
by  ECU and may operate suddenly.
When engine is at ON position, touching
operational component is dangerous
because electronic controlled ignition
system has more power than tradition
ignition system.

！Notice
Operating engine may cause hurt, burn
and electricity shot. When ignition switch
is on, DO NOT touch electrical
component and hot components such  as
exhaust system.

Driver Checking Items

Perform safety service and  liable vehicle
operation checking. Following checks are
recommended:

External Checking


Check tire pressure and wearing;



Check if wheel nut loosen;



Check if vehicle operates normally;



Check if oil, water, fuel and fluid
leaks;



Check wheel flexibility

while

steering;



Check manual brake rod travel;



Check if horn, wiper and turning
indicator operate normally;



Check if instrument and warning
indicator operates normally;



Check fuel gauge and fuel tank
level;



Check rear mirror position;



Check door-locking operation;



Check clutch pedal free travel  and
operation;



Check brake pedal free travel and
operation;



Check if driver seat belt can be well
worn;

Engine Compartment


Check oil level;



Check engine coolant in expansion
tank;



Check battery condition;



Check windscreen wiper fluid level;



Check brake fluid level;



Check power steering fluid level;



Check automatic clutch fluid level;












Service and Maintenance



106

Service and Maintenance

Engine oil checking procedures
Ensure engine oil at specified level and
right lubrication. Inspect oil level because
oil will consume when engine runs.
Vehicle must be stopp ed at level surface
when checking. Wait several minut es
when checking oil level ensuring oil
return oil pan. If engine is cold, it will
take a long time for oil returning.

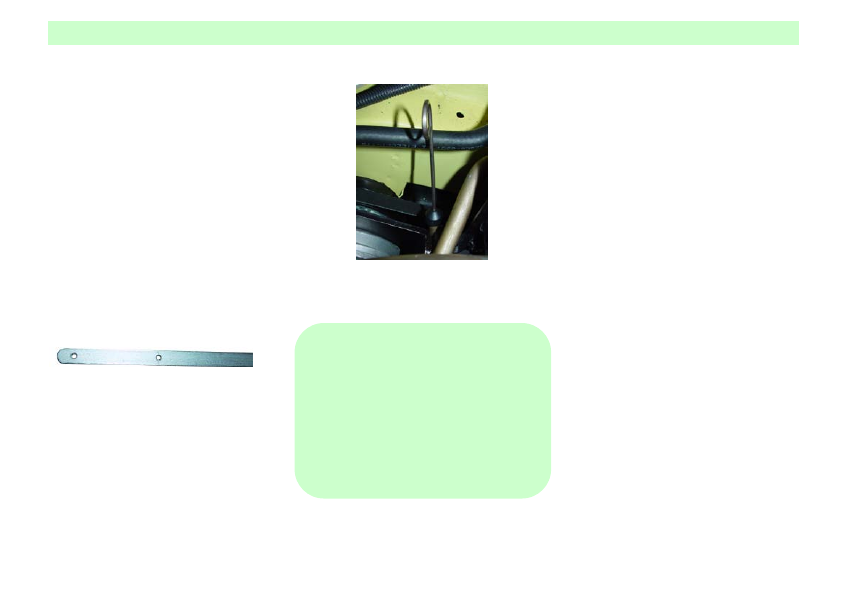

Checking Oil Level: remove oil dipstick
and clean with discottony cloth, then
insert dipstick to full. Remove dipstick
and inspect if oil is between M IN and
MAX scale.



Check if dipstick is dirty.
If oil level is under M IN scale, add oil to
ensure oil level reaches M AX scale. Oil
should not surpass MAX scale, otherwise
oil consumption will increase which will
foul spark park and cause carbon deposit.






When add oil, use same brand and grade
oil with previous.

！Notice
Avoid frequent touch with engine oil;
otherwise skin illness will be caused.
Clean thoroughly after touching oil. Used
oil should be kept away from children.
Inadequate and over oil will cause engine
damage. Inspect engine oil timely and
frequently. Add oil as necessary. DO
NOT over add engine oil.

SPECIAL CAUTION:

For engine damage caused by inadequate
oil, manufacturer does not effect
warranty.
Replacing engine oil and oil filter
Replace engine oil up on t ime and m ileage
interval because oil may also deteriorate
with time besides engine running.
Under special conditions as frequent cold
starting and on-off switching in
municipal road surface, engine oil and oil
filter replacing interval shall shorten
accordingly (comparing with
recommended service schedu le)
Replace oil filter when replace oil.






Service and Maintenance



107




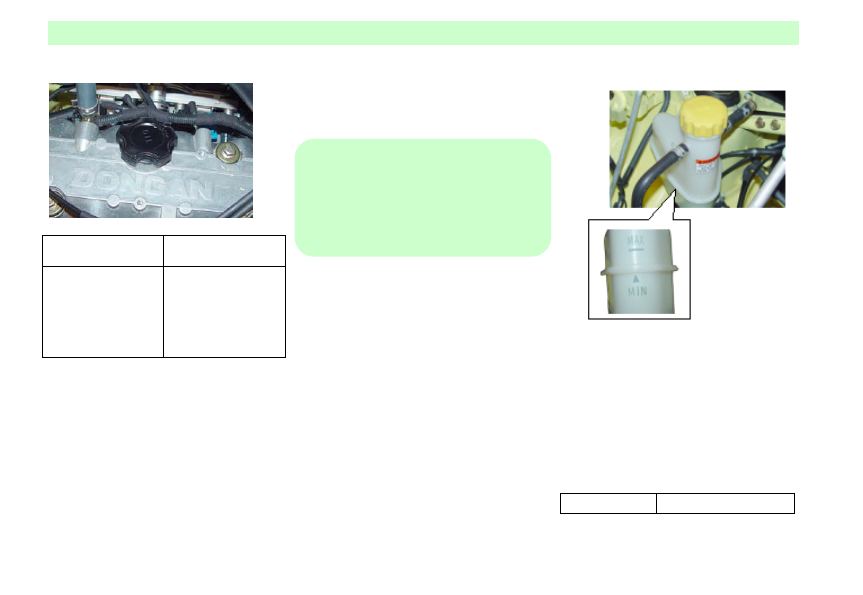

Service Interval

Capacity

5,000km or 6
months
(3,000 km or 3
months under poor
conditions)

SQR372: 2.9L

(including oil
filter)
  DA465: 3.0L
(including oil
filter)


Bad Conditions:
M ost driving distance less than 3,000km.
Ambient temperature always under zero
centigrade degree, and  most driving
distances less than 3,000 km.
Frequent long-time idle running and/or

driving at low speed (such as frequent
ON-OFF switching)
Driving under dusty area.

！Notice
Used oil and container is harmful to
health and environment. DO NOT
dispose used oil as normal waste. Dispose
should be accordant to Chery Sedan
Special Service Station (CSSS) or local
safety disposal unit.

Coolant Level

Cooling system shall be filled with glycol
coolant. Under normal concentration,
coolant supplies good antisepsis  and
antifreeze protection, therefore common
water cannot  be used to replace cool ant
even in summer season.




When engine is cold, coolant shall be
within M AX and M IN scale on expansion
tank. Level rises with engine temperature
increasing and  falls with engine coo ling.
If coolant level is under M IN scale, add
anti-freezing mixture of 50% water and
50% glycol to improve anti-freezing and
antisepsis performance.




Under cold weather, use anti-freezing
mixture of 40% water and 60% glycol.


Coolant Concentration



Cool ant  Co n centrati on

Service and Maintenance



108



Antifreeze

Water

General Area

50%

50%

Cold Area

60%

40%


Replacing Coolant
Service Interval

Capacity

40,000

km

or

every 2 y ears

SQR372:
3.8L
DA465
4.5L


！Notice
Boiling coolant and vapor may eject
under pressure, which may cause serious
injury. Do not open coolant expansion
tank lid when engine and water is hot.
Antifreeze in engine coolant may hurt
skin and eyes. Therefore necessary
measures must be taken for avoiding
antifreeze touch with eyes and skin. If
coolant touches skin or eyes, wash with
adequate water. If pain does not disappear,

see a doctor in time. Antifreeze content in
coolant is not over than 60% and not less
than 50%. Do not use alcohol or
methanol or mix them with specified
coolant. In coolant mixture, do use soften
water,do not mix over coolant. If needs
frequent adding, contact nearest CSSS.
Check coo ling system. USE antifreeze
and coolant specified by Chery Sedan
Company.

Engine Overheating

If engine water temperature gauge
indicates high readings or other reasons is
doubted for causing engine overheating,
stop vehicle and check.
Turn off A/C, let engine idle for several
minutes. Check if cooling fan operates.
If cooling fan does not operate, turn off
ignition switch, and ask for help from
CSSS.
If cooling fan operates, but no hot vapor
occurs, open engine hood, let engine idle

till cooling down.
If cooling fan operates but temperature
keeps high, turn off engine and let engine
cool down, then check coolant level. If
coolant level falls, check if water tank
hose, connecting hose, water tank and
pump leak.
If any leakage is detected, do not run
engine. Contact and declare to the nearest
CSSS.

！Notice
Vapor from overheated engine may hurt
skin. Keep anybody away from such high
temperature vapor. Turn off engine and
let engine cool down. After vapor
disappear, open engine hood.
SPECIAL NOTICE:
DO NOT open coolant expansion tank
before cooling system cooling down to
avoid person hurt.





Service and Maintenance



109

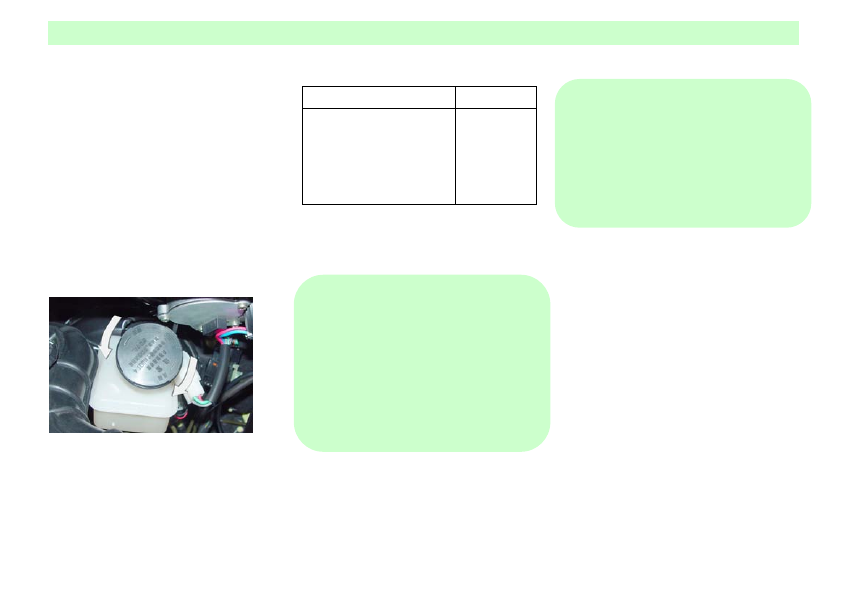

Brake Fluid

Brake fluid has high desiccation character.
If over humidity is sopped up, hydraulic
brake system performance may be
affected. Therefore brake fluid must be
replaced as specified schedul e in this
manual.
Fluid level in container should under
MAX and over M IN scale.
Low fluid level indicates brake system
leakage or consumption. It must be
checked and repaired at nearest CSSS in
time.



Service Schedu le

Capacity

Replace brake fluid
every  50,000km  or 24
months. Under bad
conditions, it should be
replaced every 25,000
km or 12 months.

0.45L

Clean before refilling brake fluid, then
open reservoir cap. And refill brake fluid
to M AX scale. Tighten brake fluid
reservoir cap.

！Notice
Brake fluid may hurts skin and eyes. Do
not let brake fluid splash on skin or eyes.
If brake fluid touches skin or eyes, wash
with  water thoroughly. If pain does not
disappear, see a doctor immediately. For
circumstance protecting purpose, store
removed fluid in specified container.
Brake fluid replacing must be completed
at CSSS. If braking system is fouled,

braking system will  deteriorate. Clean
brake fluid reservoir  surrounding  area
before removing reservoir cap. Use
specified brake fluid authorized by Chery
company.
SPECIAL NOTICE: Brake fluid is
harmful to painting. If brake fluid
splashes on vehicle painting, clean with
water immediately.

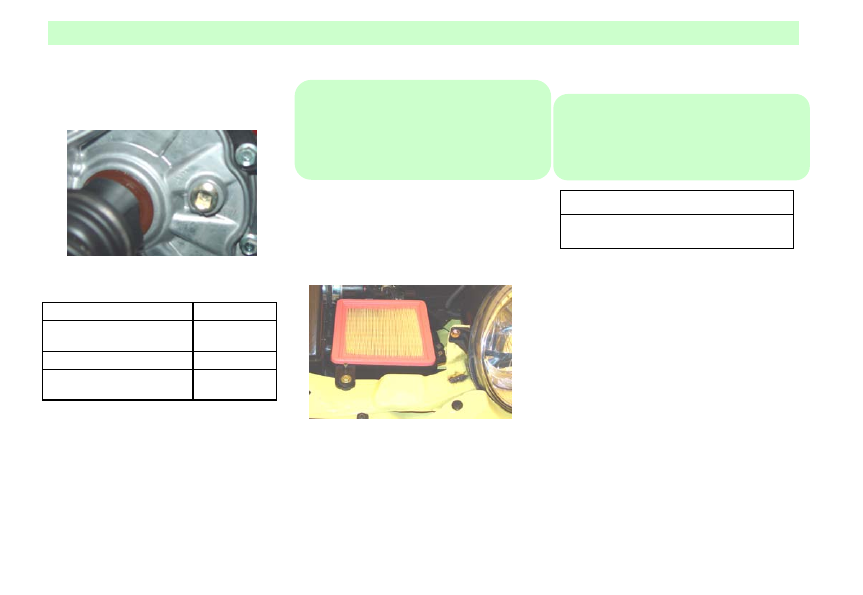

Transmission Fluid

Transmission fluid level can only be
checked when engine is off, vehicle is
stopped on level surface and transmission
is cool enough to tough with hand.









Open fluid return cap. Check  transmission fluid level. Fluid level

should reach bottom of filler lid.

Service and Maintenance



110

If the level is too low, then fill till
overflow from filler. Tighten fluid filler
lid p lug.



Use transmission fluid specified
lubrication t able. After installing filler lid,
inspect if leakage or damage exists.
Service Interval

Capacity

Every  30000km  or  12
months

2.1L

Service Interval

Capacity

Check and refill as
necessary

1.0L




！Notice
Fluid temperature is high after driving.
Wait till fluid and filler lid cool down.
For circumstance protecting purpose,
store used fluid or container in specified
unit.

Air Filter

If vehicle is driven under dusty condition,
clean or replace  air filter frequently
(comparing with interval recommended).







！Notice
If air filter is not replaced for a long time,
it will deteriorate engine performance and
engine component and further damage
engine.

Service Interval

Every 15,000 km half year: replace.
Every 5,000 km or 3 months: clean.



Spark Plug

Check spark plug as specified schedu le.
If heavy carbon deposit exits on spark
plug, strong spark cannot generate which
will cause inadequ ate engine power.








Service and Maintenance



111

Clean carbon deposit on spark plug. Use
brush to clean electrode, then raze carbon
on insulation with small fill. Then blow
using compressed air. Upper insulation
must be cleaned. Adjust spark plug
clearance (standard clearance is 0.7
mm-0.9 mm).
Service Interval

Every3,0000 kmor18 months, replace.

Replacing Spark Plug
-Clean dust on spark plug seat.
-Remove high tension wire, then remove
spark plug using spark plug wrench.
-Install new or cleaned spark plug using

hand force, rotate spark plug clockwise
for several turns. If spark plug cannot
be smoothly rotated, remove it and try
again. Ensure prop er engage between
plug thread and cylinder head thread.

-Tighten spark plug to specified torque
using plug wrench (standard torque: 25 N.
m).
Connect high-tension wire using right
sequence.


！Notice
If engine spark plugs are installed
improperly or plugs of wrong brand are
installed, stumble engine operating may
be caused, and even engine components
may be damaged. To prevent engine or
other components damaging, follow
below items:
1.

Spark plug  must be tightened to
specified torque. Spark plug cannot
be over tightened, otherwise
cylinder body threads may be
damaged;

2.

Align plug with hole when removing
or tightening.

3.

When install spark plug, tighten
using hand force first.

4.

Pull the sleeve when install spark
wiring, do not pull spark plug.

5.

Do no use spark plug of other brand.

6.

Do not foul spark plug hole.

7.

Use cares to avoid accidental
burning when remove spark plug
while engine is at high temperature.

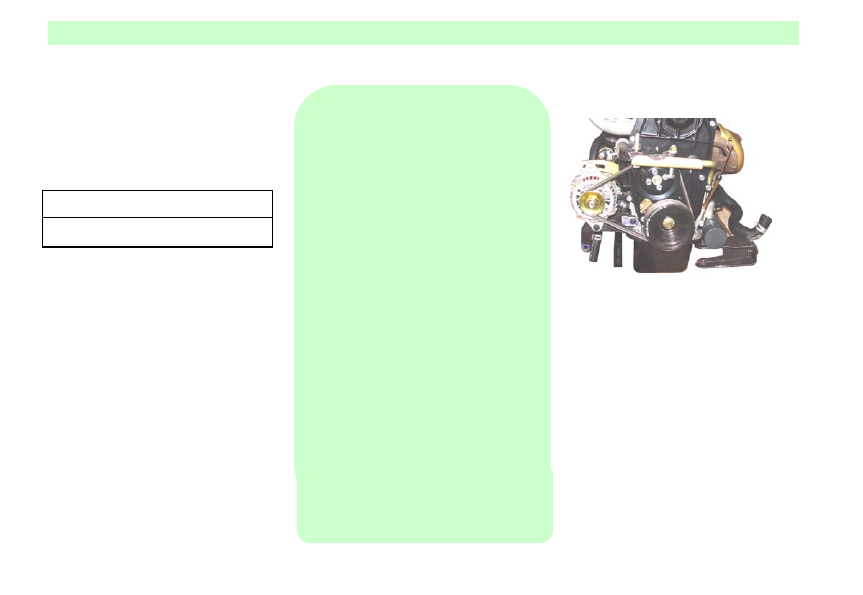

Drive Belt



Install belt properly and ensure
appropriate belt tension, otherwise
generator, A/C and other system
operating may be affected. If drive belt is
worn, cracked or swelled, replace it.
Check belt tension: apply appropriate
thumb pressure at the middle and
measure if belt displacement is about
10mm.If belt is too loose, adjust and
repair at nearest CSSS.








！Notice
DO NOT run engine when checking belt,
otherwise moving parts will be pressed,

broken and twisted.

Service and Maintenance



112

Windscreen Washer Fluid

Use specified windscreen washer fluid.

！Notice
It is dangerous if washer does not operate
properly when driving. Check washer
fluid level before driving. Antifreeze do
harm to painting, therefore 1. do not mix
antifreeze in washer fluid; 2. do not mix
water with washer fluid because water
may ice which will damage washer
reservoir and other components of
windscreen washing system.  3.  Use
washer fluid of specified brand because
other brand fluid may also damage
washer system.

Windscreen Wiper

Normal wiper operating can widen driver
view field and improve safe driving.

Check wiper blades frequently. If
necessary, replace non-smooth or fouled
wiper blades.
No matter can be used for eliminating
silicon sign on the glass, therefore do not
apply polishing agent on windscreen.
Polishing agent may generate striation.
Fouls on window windscreen may affect
driver view, clean frequently as
necessary.
If wiper does not operate normally, clean
window or wiper blade with good washer
or  eradicator. And wash with water
thoroughly. Replace wiper blade if
necessary.
Replacing wiper blade: press blade and
pull out of blade seat, and push new
wiper blade into blade seat.




！Notice

Solvent, fuel and painting compound may
damage wipe blade. Keep wiper blade
free of them.




Battery Service

Different battery is equipped on vehicle
of different configuration. A free-service
battery may be used on your vehicle. But
for service-needed battery vehicle, check
and service battery frequently.







Service and Maintenance



113

Built-in Densimeter

Check if battery terminals eroded (white
or red powder). For eliminating the
erosion, apply soda and water solution on
terminal, then solution will bubble and
turns orange. After this change, purge
solution with clean water and wipe off
with cloth or house paper. Apply Vaseline
on terminals  to prevent possible erosion.
Follow below precautions for better
servicing battery:
Install battery firmly;
Keep battery top clean and dry.
Keep terminal and conn ection clean and
firm. Apply terminal and connection with
Vaseline and  grease.
If electrolyte leaks, clean with solution of

water and soda immediately.
If vehicle is not driven for a long time,
remove battery terminals to prevent
discharge. Charge battery every 6 weeks.

！Notice
Battery acid has strong causticity  and
flammable, follow below items:1.Keep
battery away from flame, spark and
fireworks.2.Keep battery acid away from
any part of vehicle body, costume or
painting surface.3.For circumstance
protecting purpose, store used battery in
specified site or disposed by CSSS.

Battery polarity can not be reversed,
otherwise accident will occur.

Brake Pedal

Brake pedal free travel
Turn off engine. Pump pedal several
times to release vacuum in br ake system.
Press pedal slightly with hand until slight
resistance is felt. Measure pedal distance.
If distance is not as specified, adjust it at
nearest CSSS in time.

Brake pedal free
travel

6—10mm








Service and Maintenance



114



Clutch Pedal

Over or no clutch pedal travel occurs,
check and r epair it at CSSS.

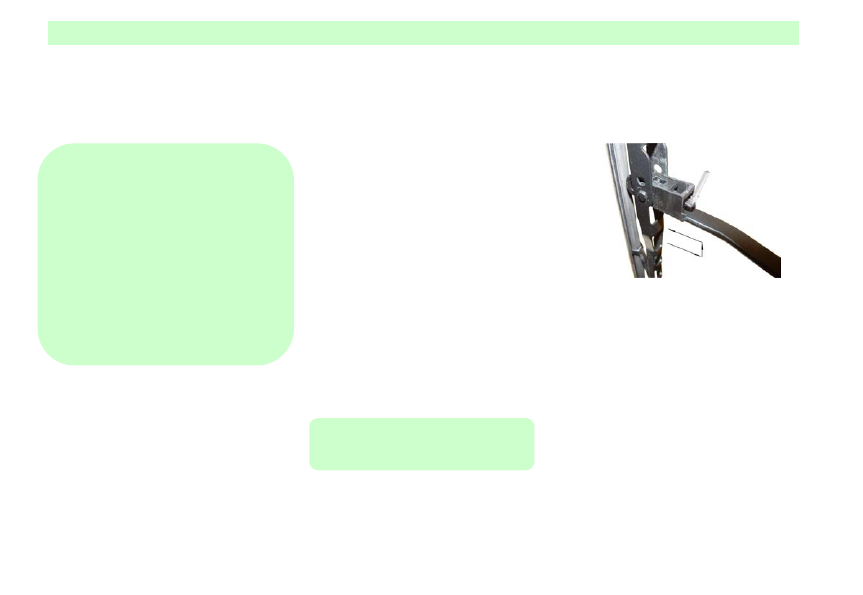

Manual Brake

Apply manual brake from release to full
engage position. Count clicks to check
manual br ake engage. When vehicle
climbs on steep, apply manual brake
firmly. If clicks are not within
specification, adjust manual brake at
CSSS.


Travel

5~7 clicks at 20kg

force

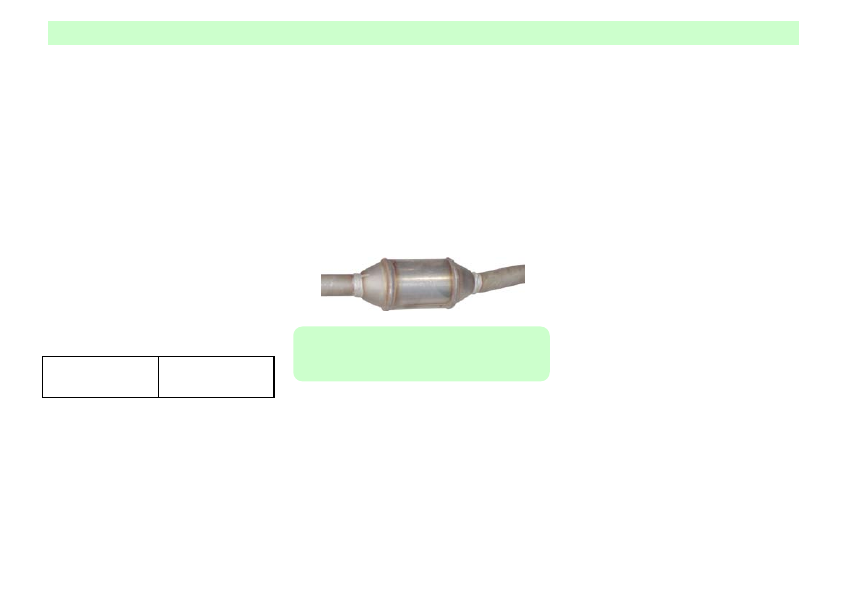

Catalytic converter

Do not use leaded gasoline because it do
harms to catalytic converter and
electronic controlled injection system.
For vehicle equipped with catalytic
converter, fuel filler is too small to insert
leaded gasoline gun.






！Notice
DO NOT use leaded gasoline to avoid
damaging catalytic converter.

Follow below items; otherwise catalytic
converter may be damaged.

-When no starting, abnormal engine
running after cold-start, poor engine
power or other abnormity indicating
engine problems occurs, drive at low
vehicle and engine speed for short time.
Therefore following items must be
prevented:
-Frequent cold-start
-Over starting time when restart engine
(injection time prolong at start-up )
-Empty fuel tank (abnormal fuel  supply
may cause overheating)
All service and maintenance must be
competed at CSSS. Normal operating of
all components in electronic controlled
injection system, injection system and
ignition system can decrease emission
pollution and prolong catalytic converter
service life.





Service and Maintenance



115

Wheel and tire

The tires fitted by the manufacturer
match the chassis and  achieve op timum
running comfort and security.Before
exchanging other diverse type tires or
wheels, consult the server guested by
Chery Automobile to obtain technical
support. The using of improper tires or
wheel may cause an accident.

！Notice
The wrong tire size will gave rise to
contradiction between tires and body .If
you replace 145 / 65 RB tires with 155 /
65 RB ones; you need to alter steering
device components. Whenever replace
original type tires with other type ones,
you should consult chery automobile
guest service station.


Tire inflation

M easure tire pressure with the precise tire
gauge under low temperature..The

specified tire pressure is necessary for
driving comfort, traveling security and
tire life lengthening. Check the  pressure
of tires (including wheel spare wheel)
every other 14 days or before
long-distance travel.

Tire pressure kpa (PSI )

Condition

Front

Rear

1-3
passengers

207(30)

207(30)

  4-5
passengers

207(30)

234(34)

The air  pressure may drop below the
specified minimum value and the
pressure will not descend when tires heat.
After air pressure examination, tighten up
the valve cap.

If the tire pressure do not comply with the
provisions, tire abrasion will be
accelerated and inf luence secur ity,
automobile operability, comfort and fuel

oil fuel oil efficiency. Too low air
pressure will give rise to tire radiation
and internal loss and result in tire crack
and tire flat during high-speed driving.
Undiscovered damage on the tire cannot
be eliminated by inflation pressure
adjustment.
Tire conditionThe tire shall not press on
the uneven side at parking.  Driving on
sharp edge could bring about tire hidden
defect,  which probably bring about the
danger of deflation.  Drive on the rough
road with the appropriate angle slowly if
possible.  Termly search tire damage
which can give rise to tire burst, such as
foreign impuritie, deflation, laceration,
fissures and crossrange salient.  And
search hud damage. If there occurs
damage or inordinate wear, seek help
from  Chery automobile guest service
station







Service and Maintenance



116

Inordinate wear is usually caused by the
following causes including tire pressure
in nonconformity with the provisions, no
periodic  tire alternation, incorrect wheel
alignment, tire unbalance, emergent
braking or bad driving habit.

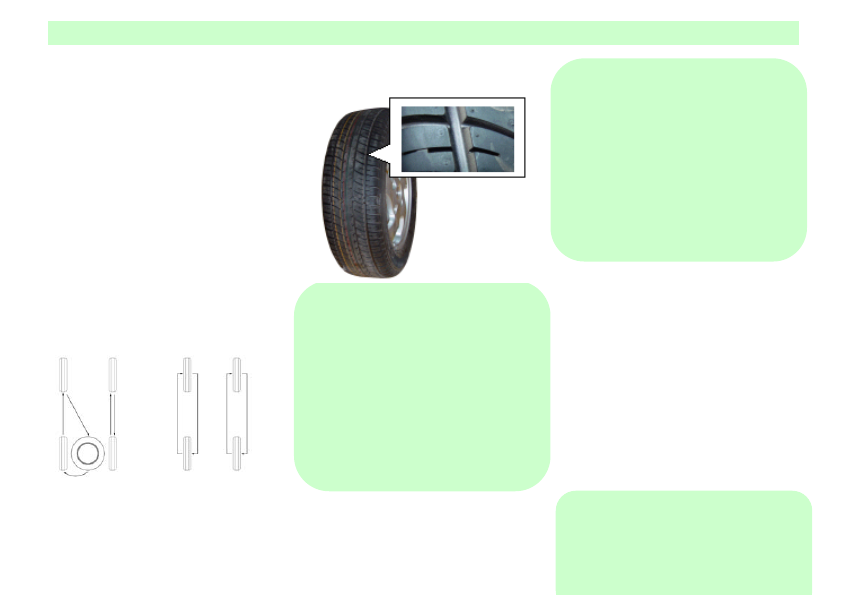

Tread wear indicator

Termly inspect tread pattern depth in
order to assist you in judging when to
replace the tire. There is bu ilt-in tire tread
wear indicator on the tire. When the tire
tread is 1.6 mm thick or less thicker, the
indicator will occur between the tread
patterns, and the position of the wear
indicator is displayed by longitudinal
indicator on the tire. Due to security
consideration, replace the tire if its tread
abrasion depth is 2~3 mm.  Replace tires
in coup le, Select the correct fixing
sequence.  Guarantee identical tire sizes,
identical type and identical technology of
the two tires on the same axle shaft and
the identical tread p atterns.





！Notice
Tire mixed using or inferior brand using
can make vehicle out of control and the
using of various sizes will harm
automobiles.  Guarantee the same sizes
and type of the entire wheel. Use
specified tire by original factory. It is
extremely risky to use wear tire, junk tire
or damaged tire, even going to the length
of an accident If the following
circumstances occur,  including tire tread

abrasion indicator exposure or tire
damage, please replace the tire. The used
tire is harmful to health and environments
and should not be disposed as house
garbage.  It should be cleaned up with
locally specified security cleaning
mechanism

The wicked road

environments such as water , snow , ice
and grit will reduce towing force ,make
vehicle  out of control, so under such
circumstances, driving should be slow.
Tire alternation
The service conditions of front and rear
wheel are different, so the abrasion status
is different too. It depends mainly on
running road surface, driving habit and so
on. For the front wheels abrase more
rapidly than the back wheels, in order to
avoid tire wear irregularity and lengthen
tire life , replace the tires ,adjust tire air
pressure    and inspect wheel nut tightness
every other 5000 Km is necessary

Col

d enduring tire
If using cold enduring tire, 4 tires must be
assembled at the same time.Driving speed

should not exceed the specified highest
speed of a vehicle by tire manufacturer.
Using cold enduring tire must conform to
tire pressure specified by the tire

manufacturer.

！ NoticeUsing cold enduring tire can
cause adverse impact on the security and

Service and Maintenance



117

automotive dirigibility .Use standard tires
with the same sizes and the same type.
Don't  use cold enduring tire  so long as
road conditions permit.
Snow chain
According to the road location or mode,
alter tire chain regulation and inspect the
chain before installation. When install
chain on the tires,  please necessarily
carefully observe the provisions by the
chain manufacturer.

Before chain

installation, please take away wheel
housing in case that the chain scratches
the wheel housing.  Firmly fix the chain
on the front tires. It is advisable that it not
be used on the rear wheel. After running
of 0.5~1.0km,fasten the chain once again.

！NoticeUsing snow chain could bring
about adverse  effect on automobile
manipulation, accordingly the speed of a
vehicle should not exceed 50 Km
/h(30mph )AK or in compliance with the
specified velocity limit( less than 50 Km
/h) by the manufacturer .if you heard the
chain

striking

vehicle body or

chassis  ,immediately  stop the vehicle
and fasten the chain When Using snow
chain , avoid sharp turn , impact
blow ,hurdling pit, wheel lockup and
braking , or follow the provisions by
chain  manufacturer. The incorrect using
of Snow chain could gave rise to
interference between snow chain and
vehicle body.

Ignition system

The electronic ignition system has larger
energy than conventional Ignition system,
accordingly don't contact ignition
components with highly fatalness.

Fuse









Service and Maintenance



118





Service and Maintenance



119

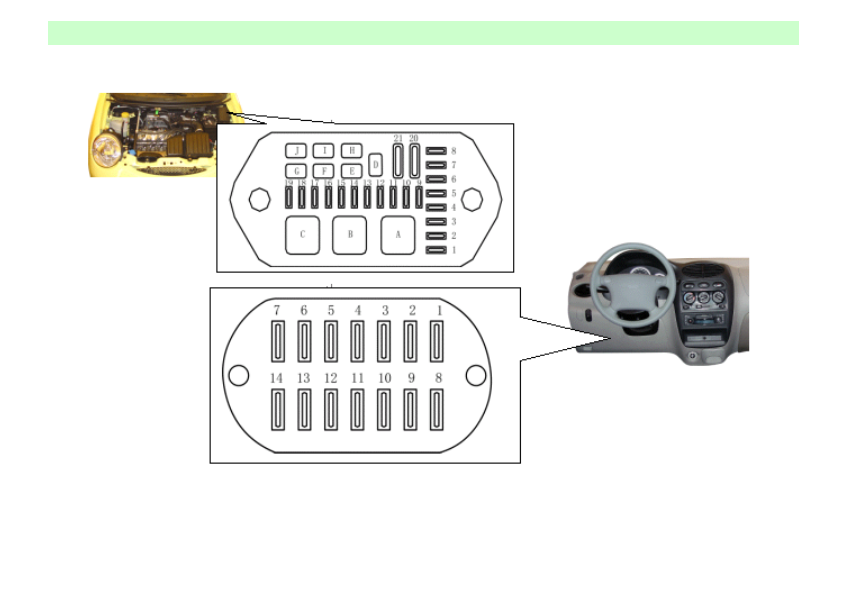

Inner Fuse Box








Fuse and relay of machinery room
1

Electronic control
module

10A

2

Cooling fan

30A

3

ABS anti-lock

30A

4

Bugle

10A

5

Headlight

20A

6

Electronic control
module

20A

7

Front fog light

15A

8

Rear fog light

10A

9

Left rear light

10A

10

Right rear light

15A

11

Left passing lamp

10A

12

Right passing lamp

10A

13

Left driving beam

10A

14

Right driving beam    10A

15

Defrosting

15A

16

Dynamo fan

20A






17

Backing-up  lamp

10A

18

ABS anti-lock

5A

19

Electronic control
module

15A

20

IP fuse box

40A

21

ABS anti-lock

40A

A

(Large) cooling fan
relay



B

M ain relay



C

Dynamo fan relay



D

Air-conditioning
relay



E

Passing relay



F

(Small) coo ling fan
relay



G

Front fog lamp
relay



H

Driving beam relay



I

Bugle relay



J

Rear fog lamp relay








1

Instrument

10A

2

―――

30A

3

Turn light

30A

4

Oil pump

10A

5

Brake lamp

20A

6

Radio

20A

7

Cigar lighter

15A

8

Front windscreen

10A

9

Back windscreen

10A

10

Electronic  rearview
mirror

15A

11

Room light

10A

12

Hazard way light

10A

13

Central door lock

10A

14

Starter

10A
