Chery Tiggo 5 (T21). Руководство по ремонту - часть 350

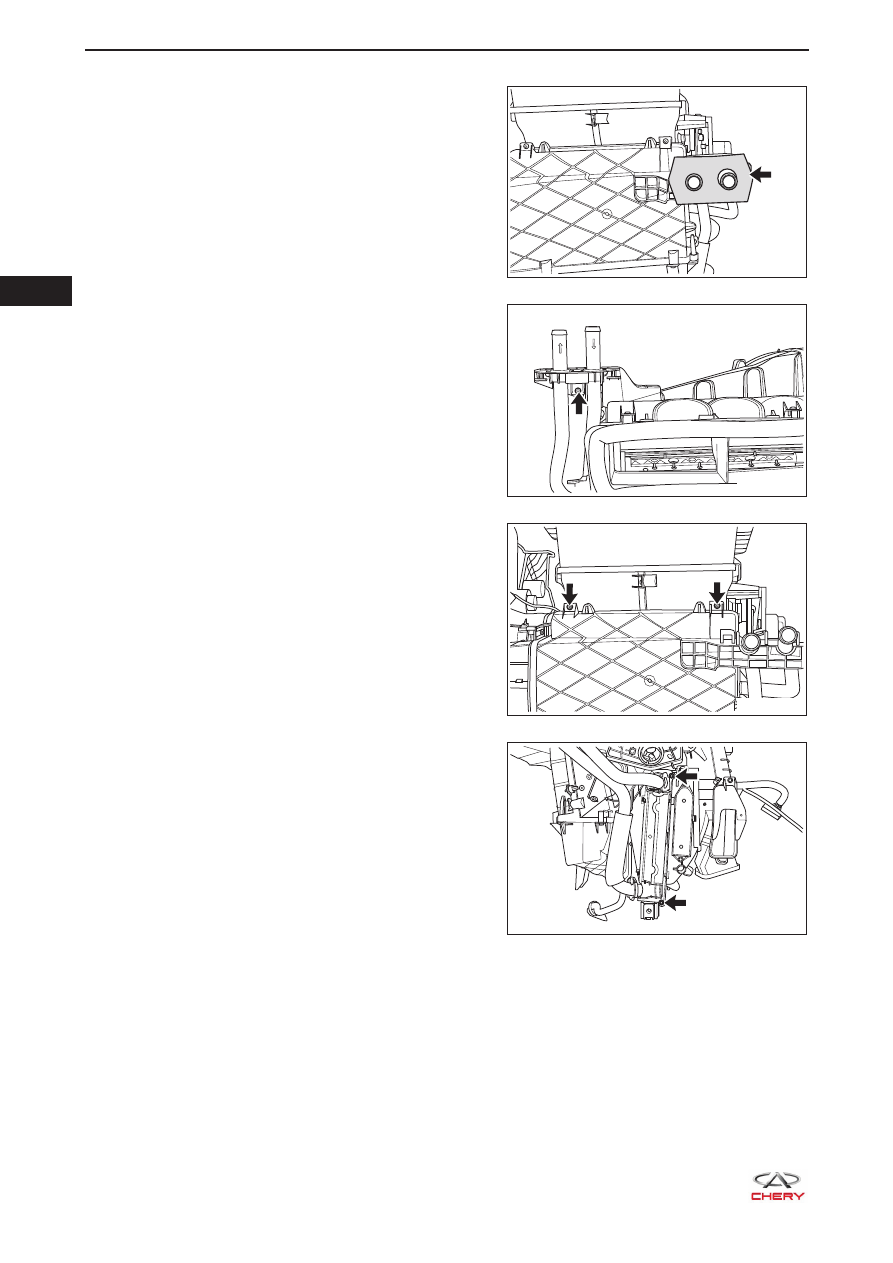

       31

31-84

d.  Отсоедините защелки крепления (указаны

стрелкой) от крышки расширительного клапана
и снимите крышку расширительного клапана.

e.  Отверните 2 винта крепления (указаны

стрелкой) корпуса вентилятора к верхней части
корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)



f.  Отверните 2 винта крепления (указаны

стрелкой) корпуса вентилятора к нижней части
корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

g.  Отсоедините корпус вентилятора от корпуса

испарителя.

14. Снимите корпус радиатора испарителя.

a.  Снимите прижимную пластину крепления

расширительного клапана (указана стрелкой) с
магистрали радиатора испарителя.

RT21310470

RT21310480

RT21310490

RT21310500

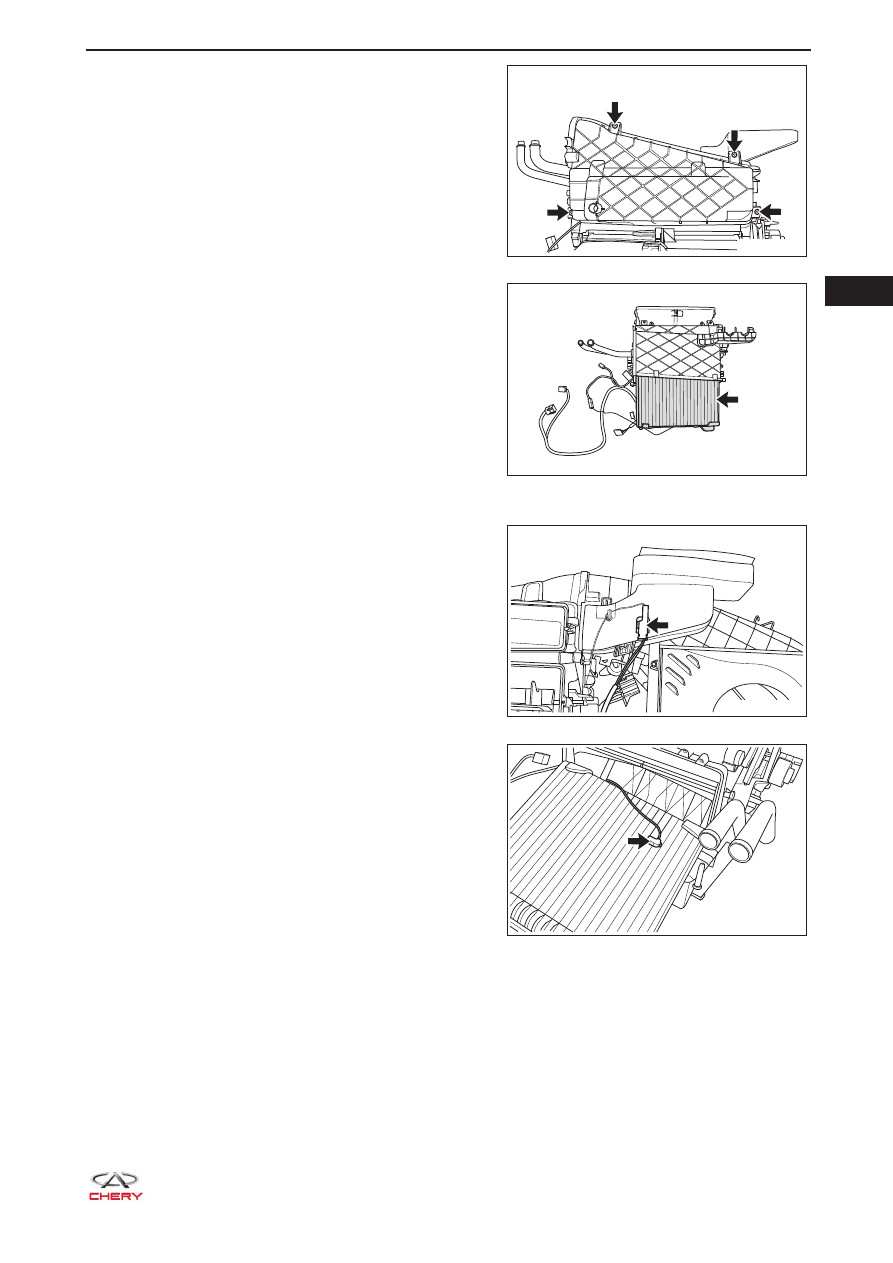

  31

31-85

b.  Отверните 4 винта (указаны стрелкой) из

нижней части корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Осторожно извлеките радиатор испарителя

(указан стрелкой) из корпуса испарителя.

15. Снимите датчик температуры испарителя.

a.  Отсоедините разъем (указан стрелкой) датчика

температуры испарителя.

b.  Снимите датчик температуры испарителя

(указан стрелкой) с радиатора отопителя.

RT21310510

RT21310520

RT21310530

RT21310540

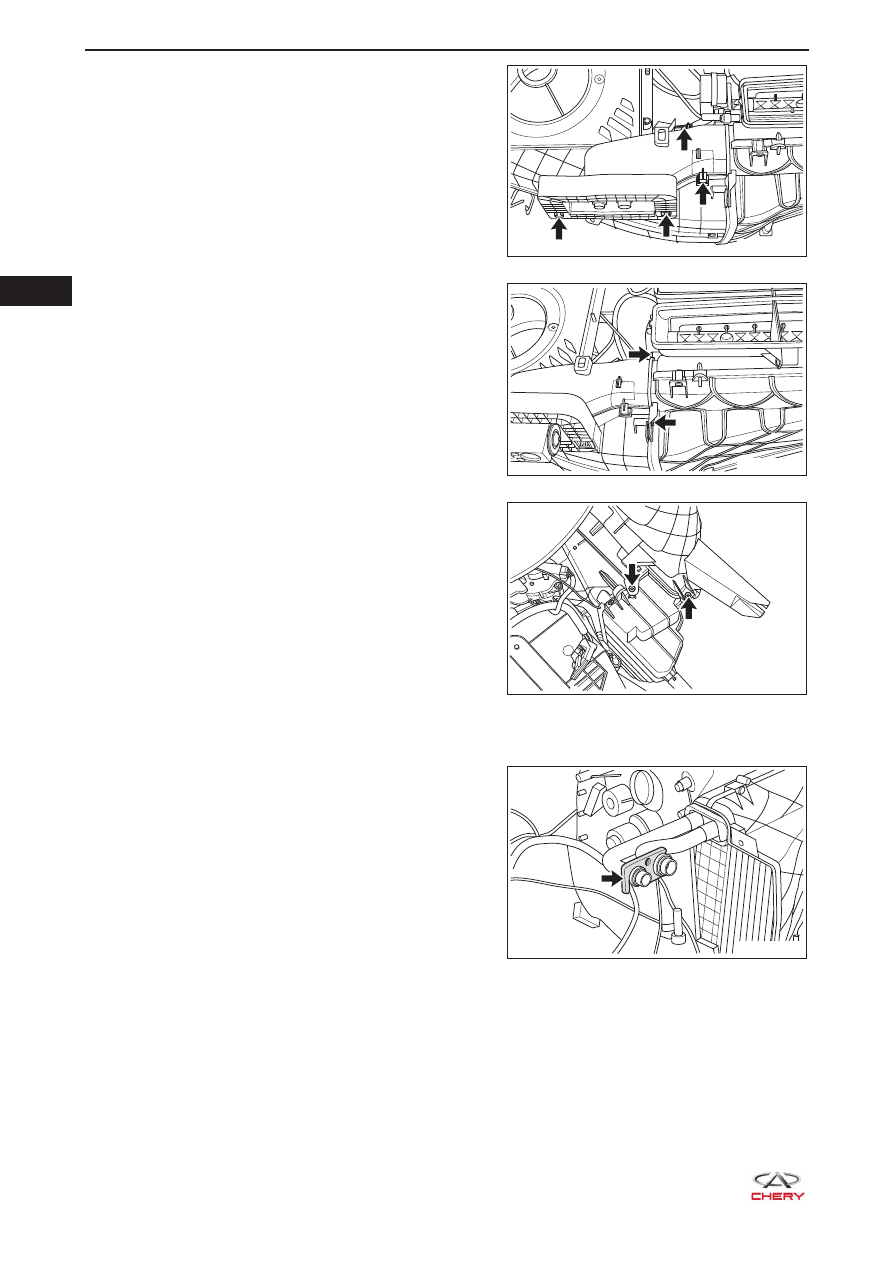

       31

31-86

16. Снимите радиатор отопителя.

a.  Снимите уплотнение (указано стрелкой)

патрубков радиатора отопителя.

b.  Отверните винт крепления прижимной пластины

патрубков радиатора отопителя (указан
стрелкой).



(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Отверните 2 винта (указаны стрелкой) из

корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

d.  Отверните 2 винта (указаны стрелкой)

крепления крышки патрубков радиатора
отопителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

RT21310550

RT21310560

RT21310570

RT21310580

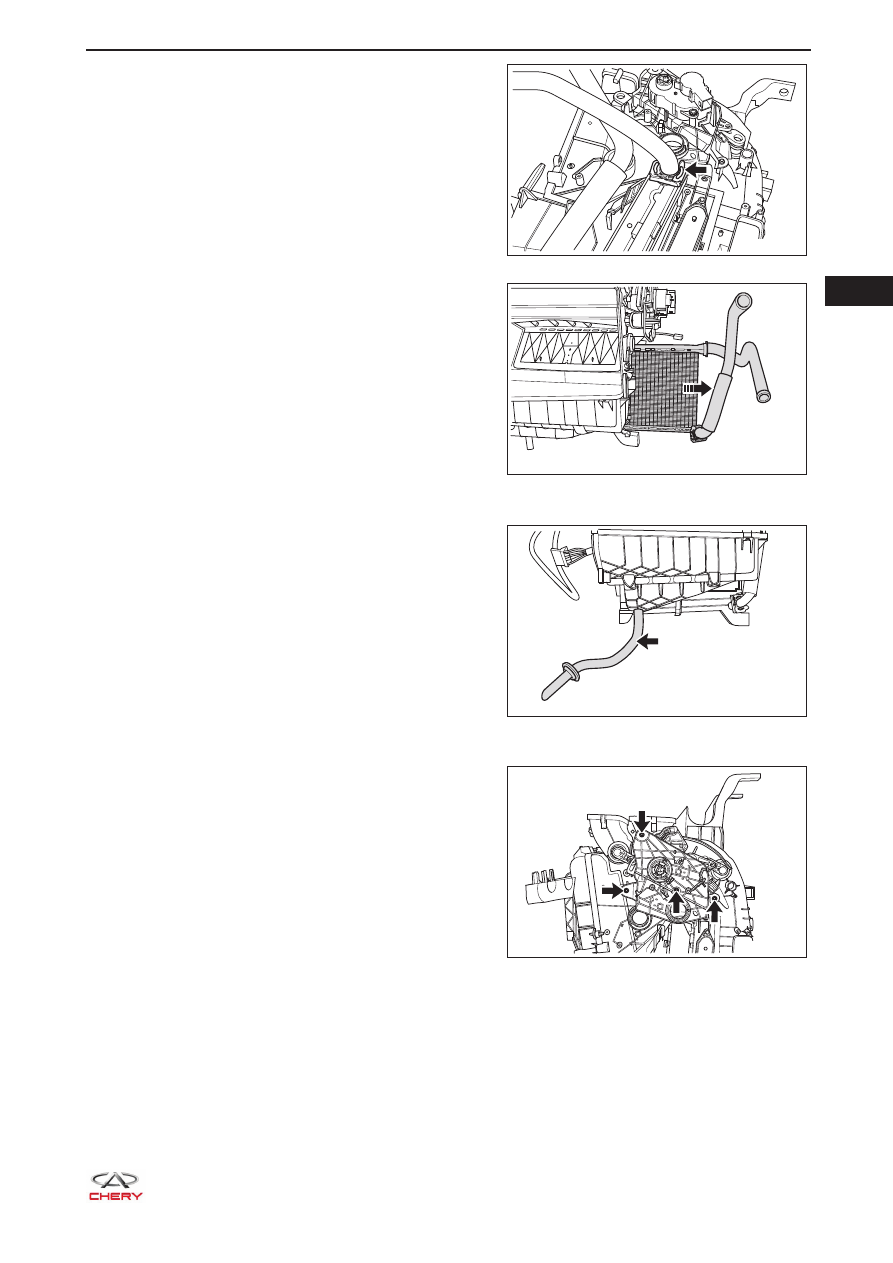

  31

31-87

e.  Отсоедините зажим (указан стрелкой)

отводящей трубки отопителя.

f.  Осторожно извлеките радиатор отопителя.

17. Снимите сливную трубку системы кондиционирова-
ния.

a.  Снимите сливную трубку системы

кондиционирования (указана стрелкой) с
нижней стороны корпуса испарителя.

18. Снимите механизм регулировки заслонки выбора
режима.

a.  Отверните 4 винта крепления (указаны

стрелкой) механизма регулировки заслонки
выбора режима.



(Момент затяжки: 2,5 ± 0,5 Н·м)

RT21310590

RT21310600

RT21310610

RT21310620
