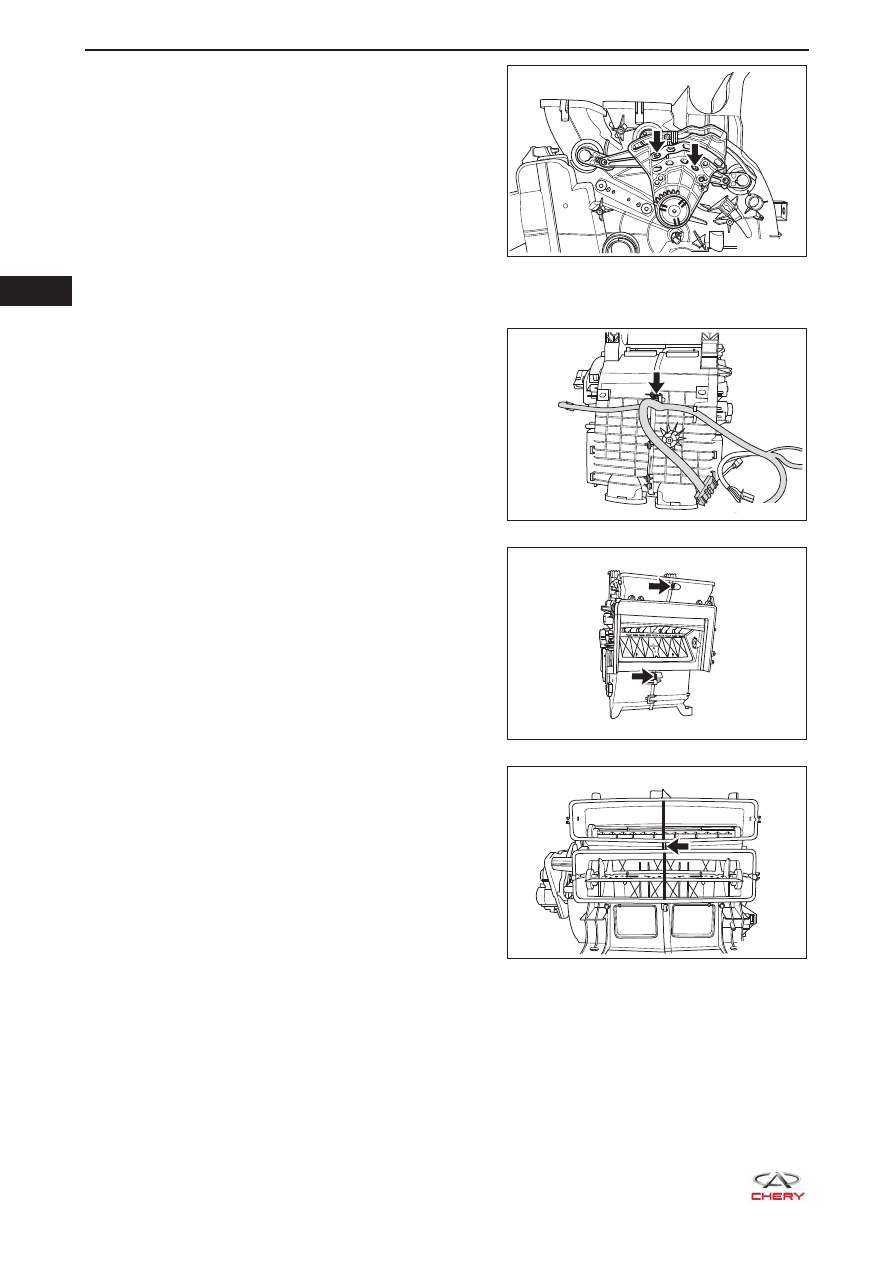

b.  Отверните 2 винта крепления (указаны

стрелкой) механизма регулировки заслонки
выбора режима.



(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Осторожно отсоедините механизм регулировки

заслонки выбора режима с корпуса испарителя.

19. Снимите узел заслонок регулировки температуры/

подачи воздуха в верхнюю часть салона/обдува ве-
трового стекла/подачи воздуха к ногам.
a.  Отсоедините жгут проводов кондиционера

(указан стрелкой) от корпуса испарителя.

b.  Отверните 2 винта (указаны стрелкой)

крепления передней части корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Отверните винт крепления (указан стрелкой)

верхней части корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

RT21310630

RT21310640

RT21310650

RT21310660

  31

31-89

d.  Отверните винт крепления (указан стрелкой)

нижней части корпуса испарителя.



(Момент затяжки: 2,5 ± 0,5 Н·м)

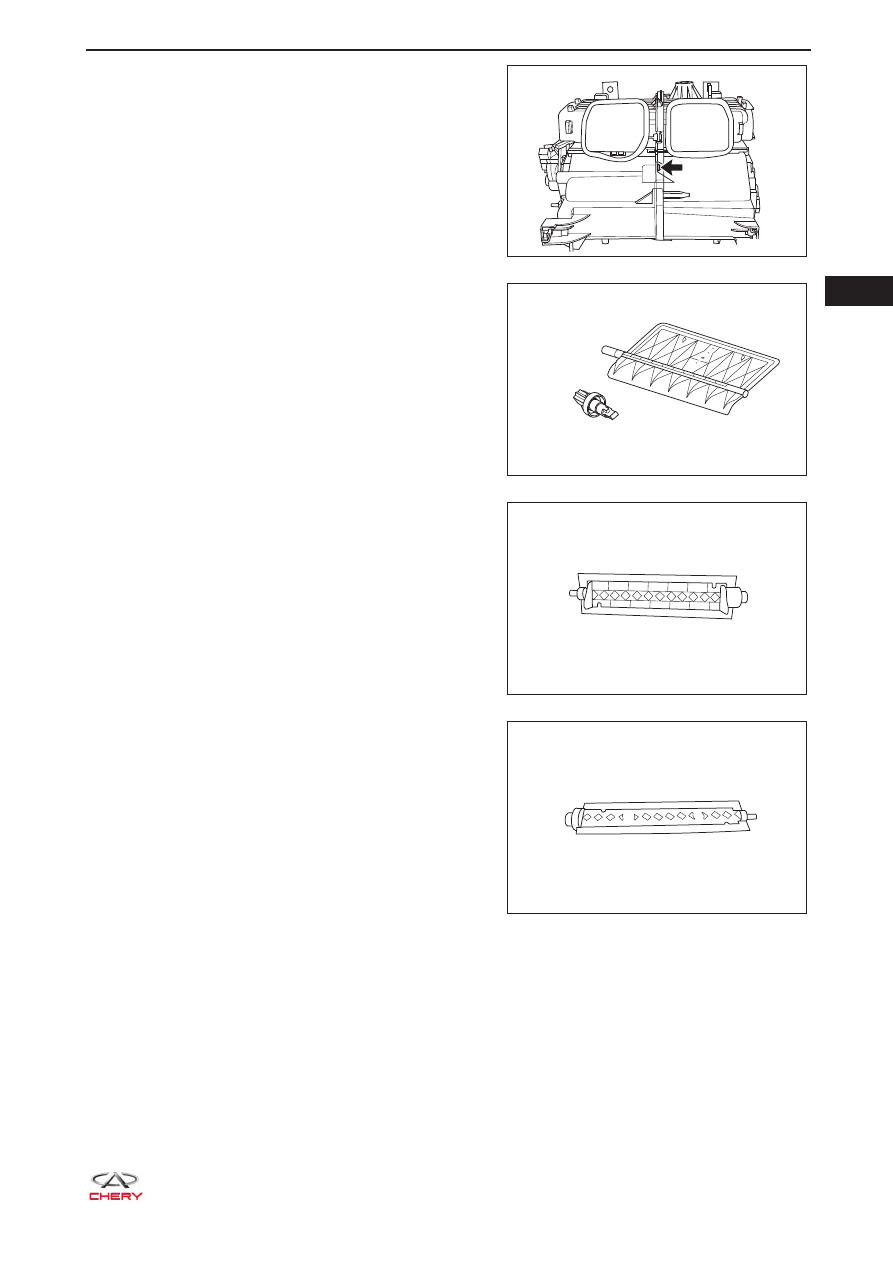

e.  Отсоедините защелки крепления, отделите

корпус испарителя и снимите узел заслонки
регулирования температуры.

f.  Снимите узел заслонки подачи воздуха в

верхнюю часть салона.

g.  Снимите узел заслонки обдува ветрового

стекла.

RT21310670

RT21310680

RT21310690

RT21310700

       31

31-90

h.   Снимите узел заслонки подачи воздуха к ногам.

Проверка

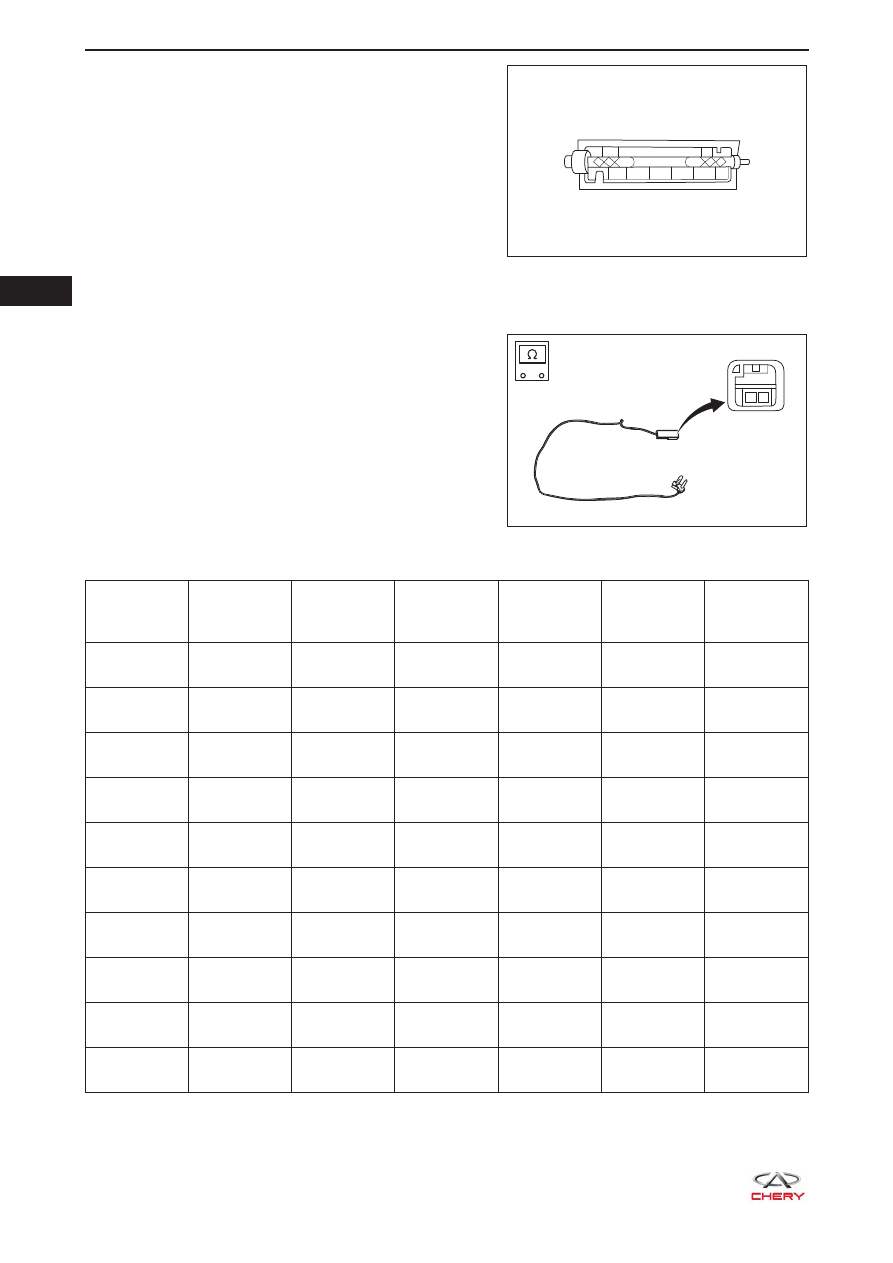

1.  Проверьте датчик температуры испарителя.

a.  С помощью шкалы сопротивления цифрового

мультиметра измерьте величину сопротивления
датчика температуры испарителя в
соответствии с данными приведенной ниже
таблицы.

Величина сопротивления

Подключе-

ние мульти-

метра

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Контакт 1 -

контакт 2

-40

45636

-8

8916

24

2294

Контакт 1 -

контакт 2

-39

43408

-7

8516

25

2200

Контакт 1 -

контакт 2

-38

41180

-6

8116

26

2125

Контакт 1 -

контакт 2

-37

38953

-5

7716

27

2050

Контакт 1 -

контакт 2

-36

36725

-4

7412

28

1975

Контакт 1 -

контакт 2

-35

34498

-3

7107

29

1900

Контакт 1 -

контакт 2

-34

32864

-2

6803

30

1825

Контакт 1 -

контакт 2

-33

31230

-1

6498

31

1764

Контакт 1 -

контакт 2

-32

29596

0

6194

32

1704

Контакт 1 -

контакт 2

-31

27962

1

5922

33

1643

RT21310710

1 2

-

+

RT21310720

  31

31-91

Подключе-

ние мульти-

метра

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Контакт 1 -

контакт 2

-30

26328

2

5663

34

1583

Контакт 1 -

контакт 2

-29

25117

3

5418

35

1522

Контакт 1 -

контакт 2

-28

23906

4

5185

36

1473

Контакт 1 -

контакт 2

-27

22695

5

4963

37

1424

Контакт 1 -

контакт 2

-26

21484

6

4752

38

1375

Контакт 1 -

контакт 2

-25

20273

7

4552

39

1326

Контакт 1 -

контакт 2

-24

19367

8

4361

40

1277

Контакт 1 -

контакт 2

-23

18461

9

4180

41

1237

Контакт 1 -

контакт 2

-22

17554

10

4007

42

1197

Контакт 1 -

контакт 2

-21

16648

11

3857

43

1156

Контакт 1 -

контакт 2

-20

15742

12

3708

44

1116

Контакт 1 -

контакт 2

-19

15058

13

3558

45

1076

Контакт 1 -

контакт 2

-18

14374

14

3408

46

1043

Контакт 1 -

контакт 2

-17

13689

15

3259

47

1010

Контакт 1 -

контакт 2

-16

13005

16

3141

48

978

Контакт 1 -

контакт 2

-15

12321

17

3023

49

945

Контакт 1 -

контакт 2

-14

11 8 0 0

18

2905

50

912

Контакт 1 -

контакт 2

-13

11 2 7 9

19

2787

51

885

Контакт 1 -

контакт 2

-12

10758

20

2669

52

858

Контакт 1 -

контакт 2

-11

10237

21

2575

53

830

Контакт 1 -

контакт 2

-10

9716

22

2481

54

803
