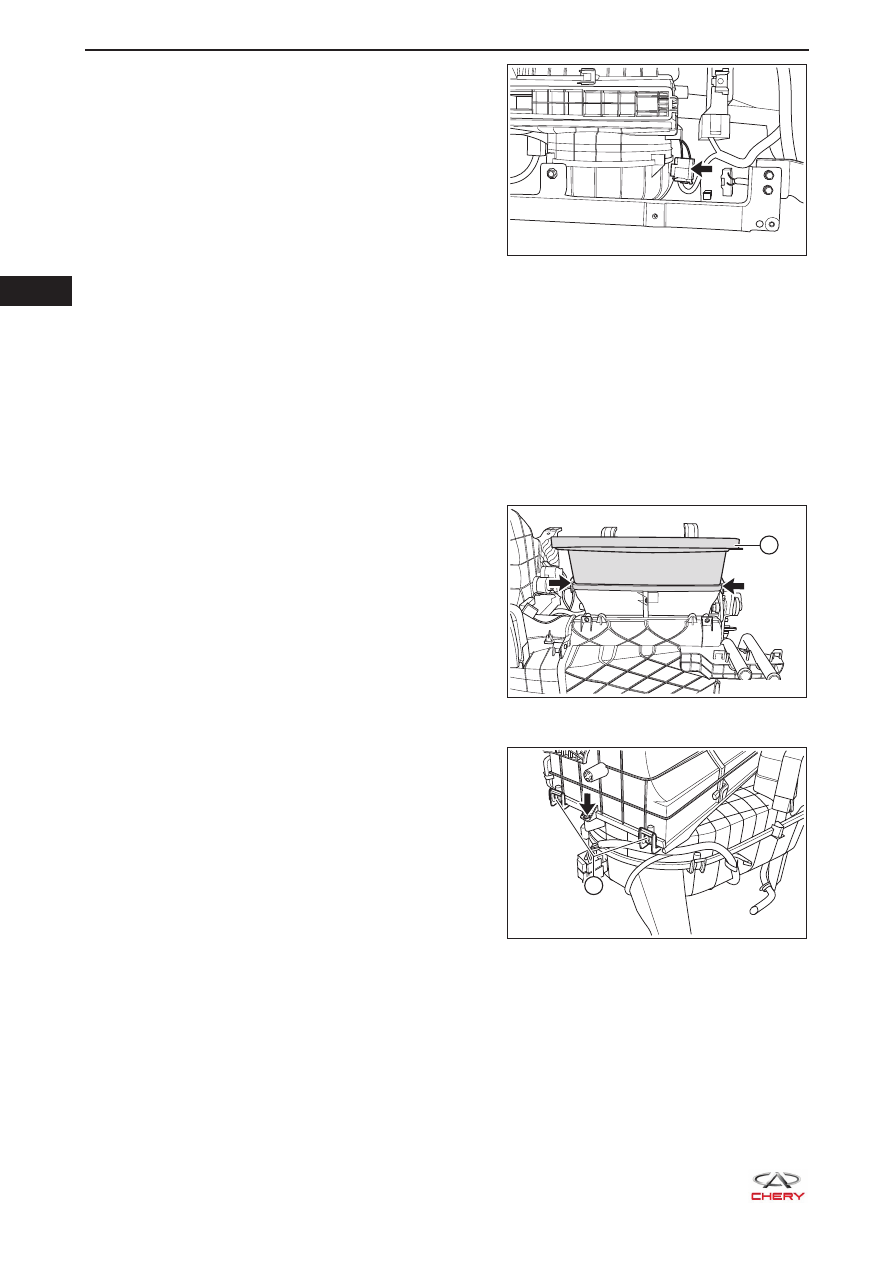

g.  Отоедините разъем (указан стрелкой),

соединяющего жгут проводов кондиционера и
жгут проводов панели управления.

h.   Осторожно извлеките блок HVAC из салона автомобиля.

Разборка

1.  Снимите фильтрующий элемент системы кондиционирования (

см. с. 31-72

).

2.  Снимите вентилятор в сборе (

см. с. 31-73

).

3.  Снимите резистор вентилятора (

см. с. 31-74

).

4.  Снимите привод заслонки режима рециркуляции/подачи наружного воздуха (

см. с. 31-75

).

5.  Снимите привод заслонки выбора режима (

см. с. 31-76

).

6.  Снимите привод заслонки смешивания воздуха (

см. с. 31-77

).

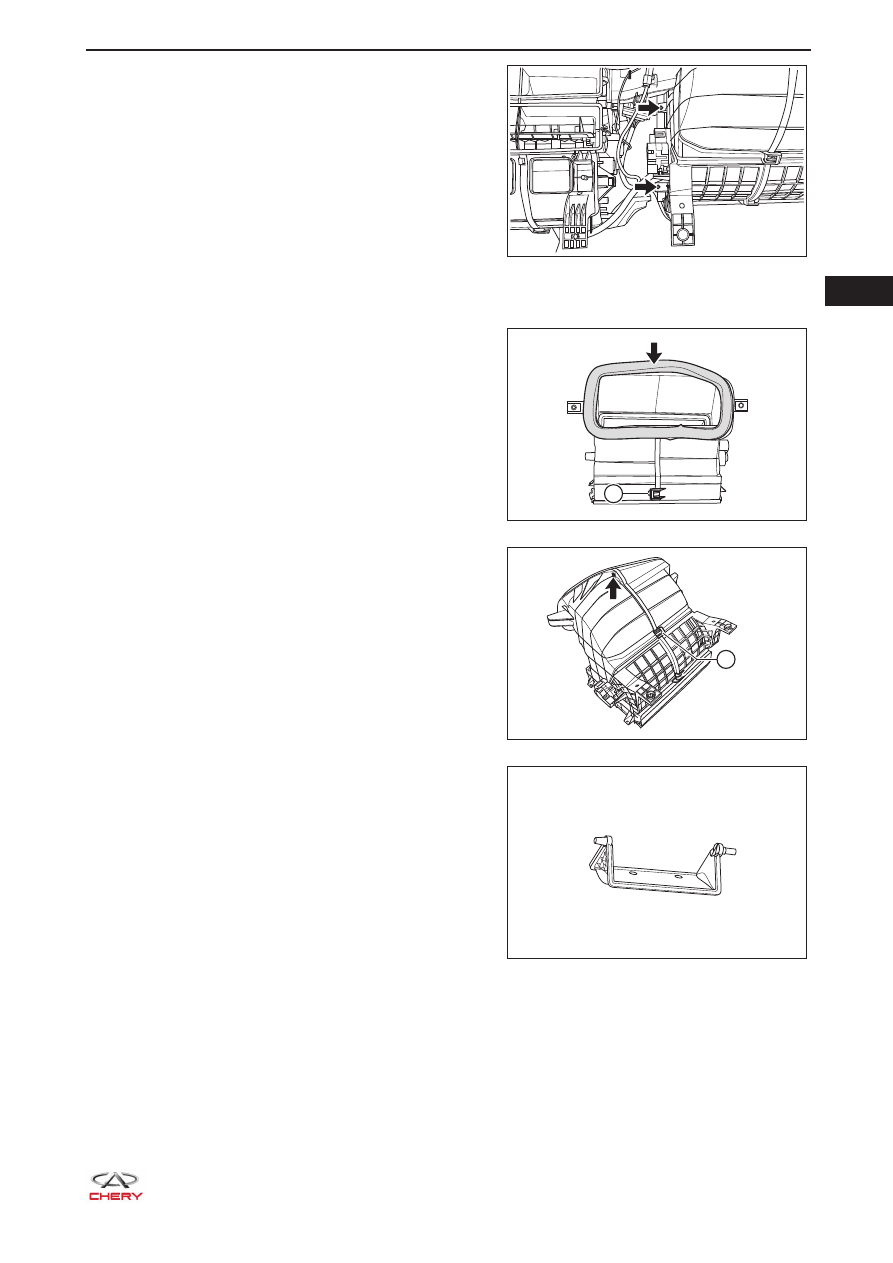

7.  Снимите переходного воздуховода блока HVAC.

a.  Отсоедините лапки (указаны стрелкой) с обеих

сторон переходного воздуховода (1) и снимите
его с блока HVAC.

8.  Снимите впускной воздуховод.

a.  Отверните правый винт крепления корпуса

впускного воздуховода (указан стрелкой) и
отсоедините защелки крепления (1).



(Момент затяжки: 2,5 ± 0,5 Н·м)

RT21310320

1

RT21310330

1

RT21310340

  31

31-81

b.  Отверните 2 винта (указаны стрелкой)

крепления с левой стороны корпуса впускного
воздуховода.
(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Снимите впускной воздуховод.

9.  Снимите узел заслонки режима рециркуляции/по-

дачи наружного воздуха.
a.  Снимите прокладку корпуса впускного

воздуховода (указана стрелкой) и отсоедините
защелку крепления (1) на передней части.

b.  Отверните задний винт крепления корпуса

впускного воздуховода (указан стрелкой) и
отсоедините защелки крепления (1).



(Момент затяжки: 2,5 ± 0,5 Н·м)

c.  Отсоедините корпус впускного воздуховода

и снимите узел заслонки режима внутренней
циркуляции/подачи наружного воздуха.

RT21310350

1

RT21310360

1

RT21310370

RT21310380

       31

31-82

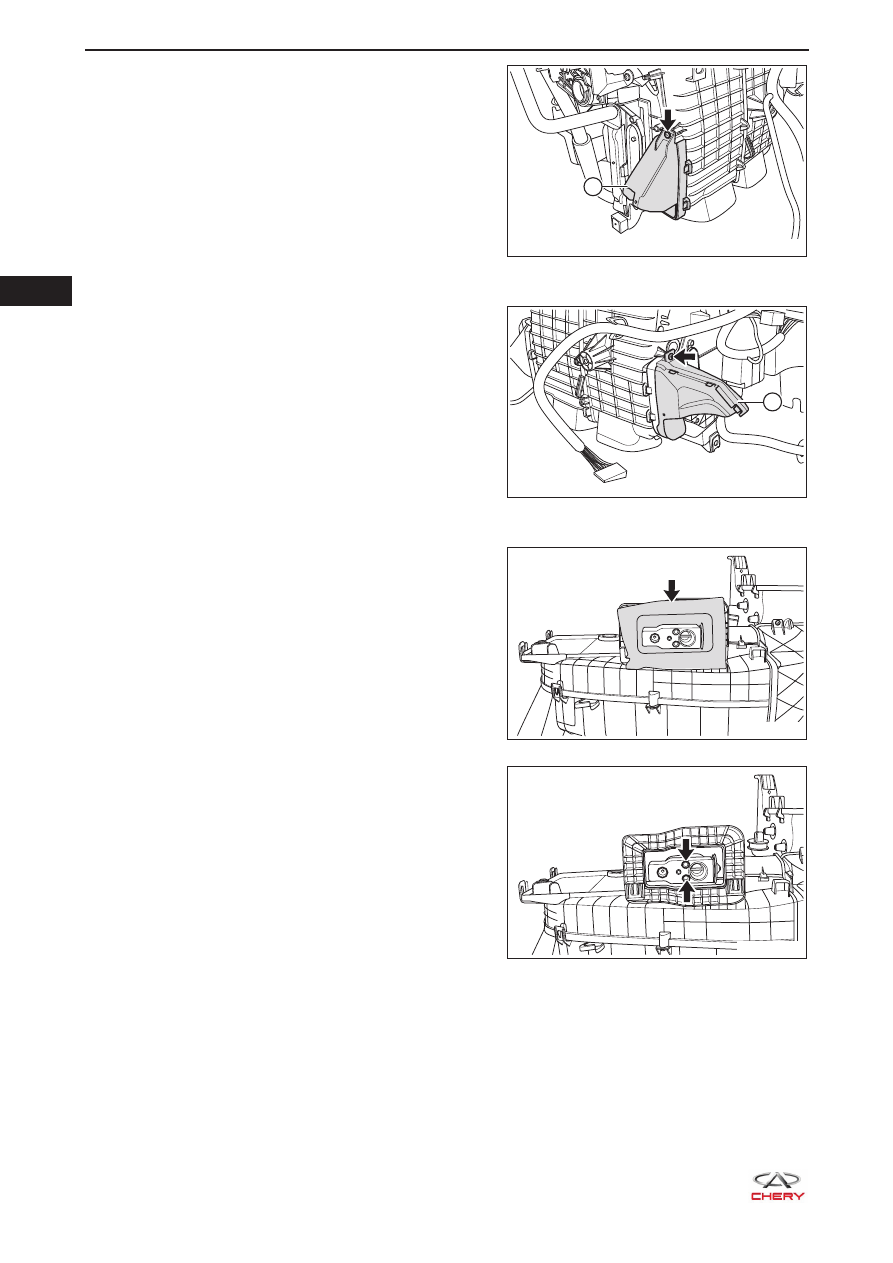

10. Снимите левый защитный корпус вентилятора.

a.  Отверните винт крепления (указан стрелкой),

отсоедините защелку крепления и отсоедините
левый защитный корпус вентилятора (1) от
блока HVAC.



(Момент затяжки: 2,5 ± 0,5 Н·м)

11. Снимите правый защитный корпус вентилятора.

a.  Отверните винт крепления (указан стрелкой),

отсоедините защелку крепления и отсоедините
правый защитный корпус вентилятора (1) от
блока HVAC.



(Момент затяжки: 2,5 ± 0,5 Н·м)

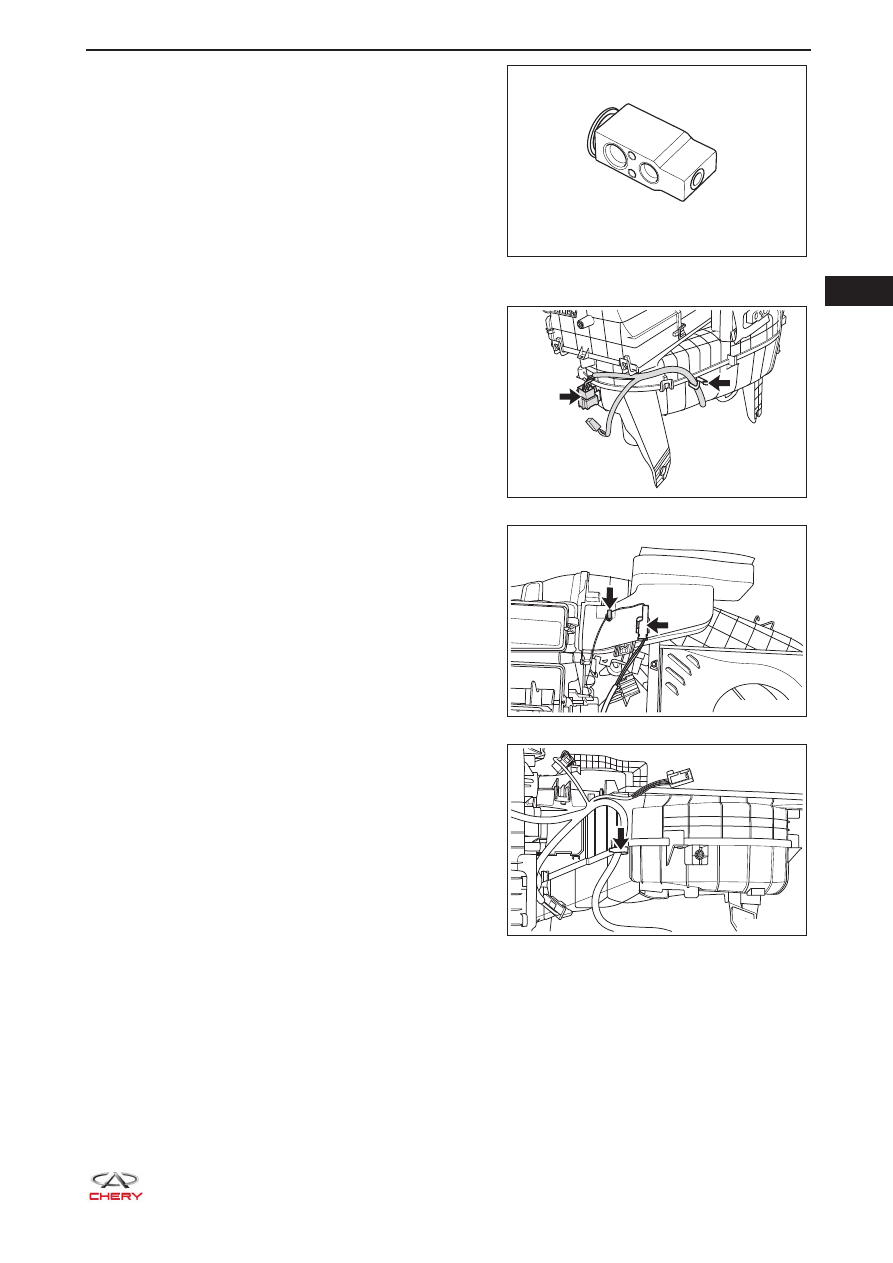

12. Снимите расширительный клапан.

a.  Снимите уплотняющую прокладку испарителя

(указан стрелкой) радиатора испарителя.

b.  Отверните 2 болта крепления (указаны

стрелкой) расширительного клапана
к прижимной пластине крепления
расширительного клапана.



(Момент затяжки: 7 ± 1 Н·м)

1

RT21310390

1

RT21310400

RT21310410

RT21310420

  31

31-83

c.  Отсоедините контур высокого/низкого

давления хладагента и осторожно снимите
расширительный клапан.

13. Снимите корпус вентилятора.

a.  Отсоедините разъем и жгут проводов

кондиционера (указаны стрелкой) от корпуса
вентилятора.

b.  Отсоедините разъем и жгут проводов

испарителя (указаны стрелкой) от корпуса
вентилятора.

c.  Отсоедините жгут проводов кондиционера

(указан стрелкой) от корпуса вентилятора.

RT21310430

RT21310440

RT21310450

RT21310460
