Chery Tiggo 5 (T21). Руководство по ремонту - часть 347

       31

31-72

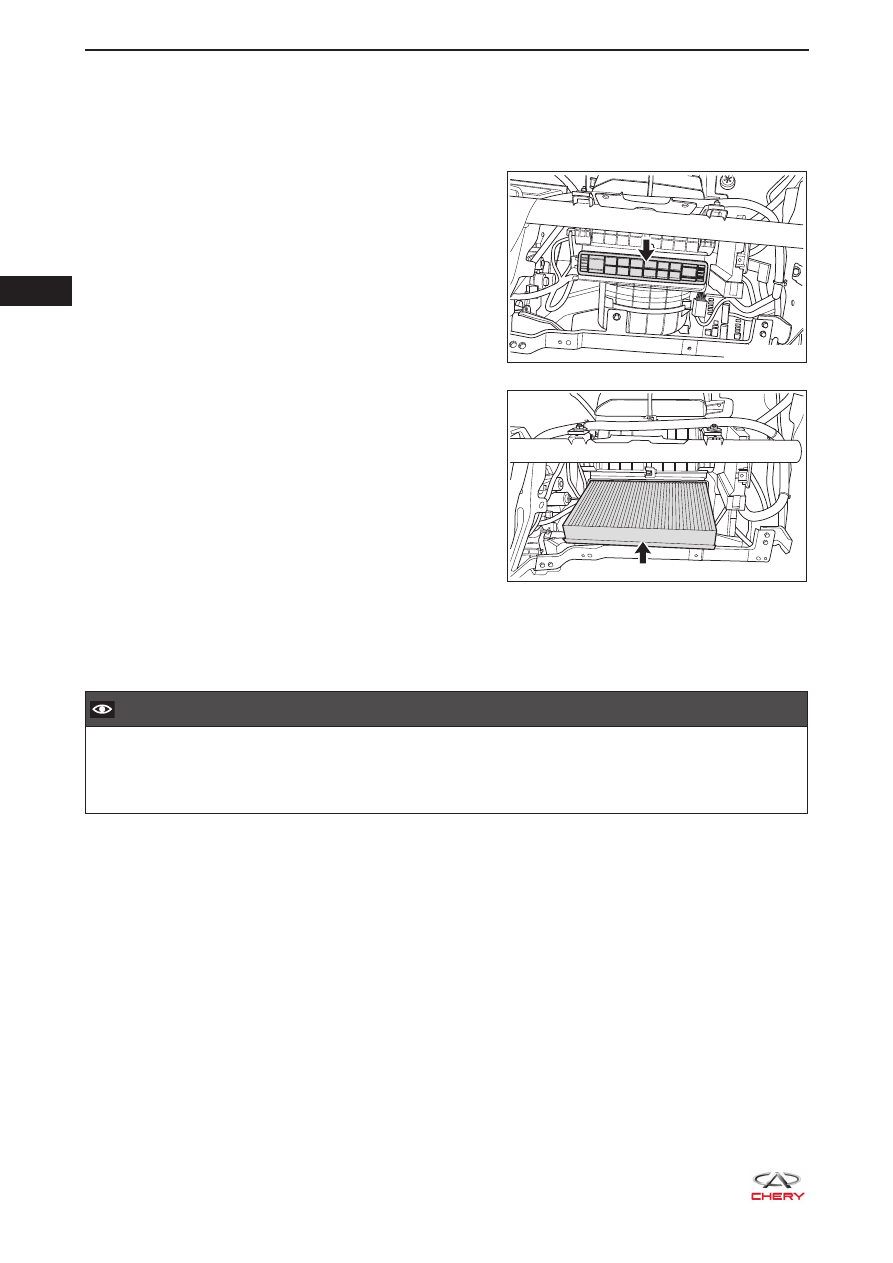

Фильтрующий элемент системы кондиционирования

Снятие

1.  Снимите перчаточный ящик (

см. с. 45-17

).

2.  Снимите фильтрующий элемент системы кондиционирования.

a.  Отсодините фиксаторы крышки фильтрующего

элемента системы кондиционирования, и
снимите эту крышку (указана стрелкой) с
впускного воздуховода.

b.  Медленно вытяните фильтрующий элемент

системы кондиционирования (указан стрелкой)
из впускного воздуховода.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке проверьте степень загрязнения фильтрующего элемента системы кондициони-

•

рования. Очистите его, если необходимо.

Если фильтрующий элемент системы кондиционирования слишком загрязнен или поврежден,

•

замените его новым.

RT21310110

RT21310120

  31

31-73

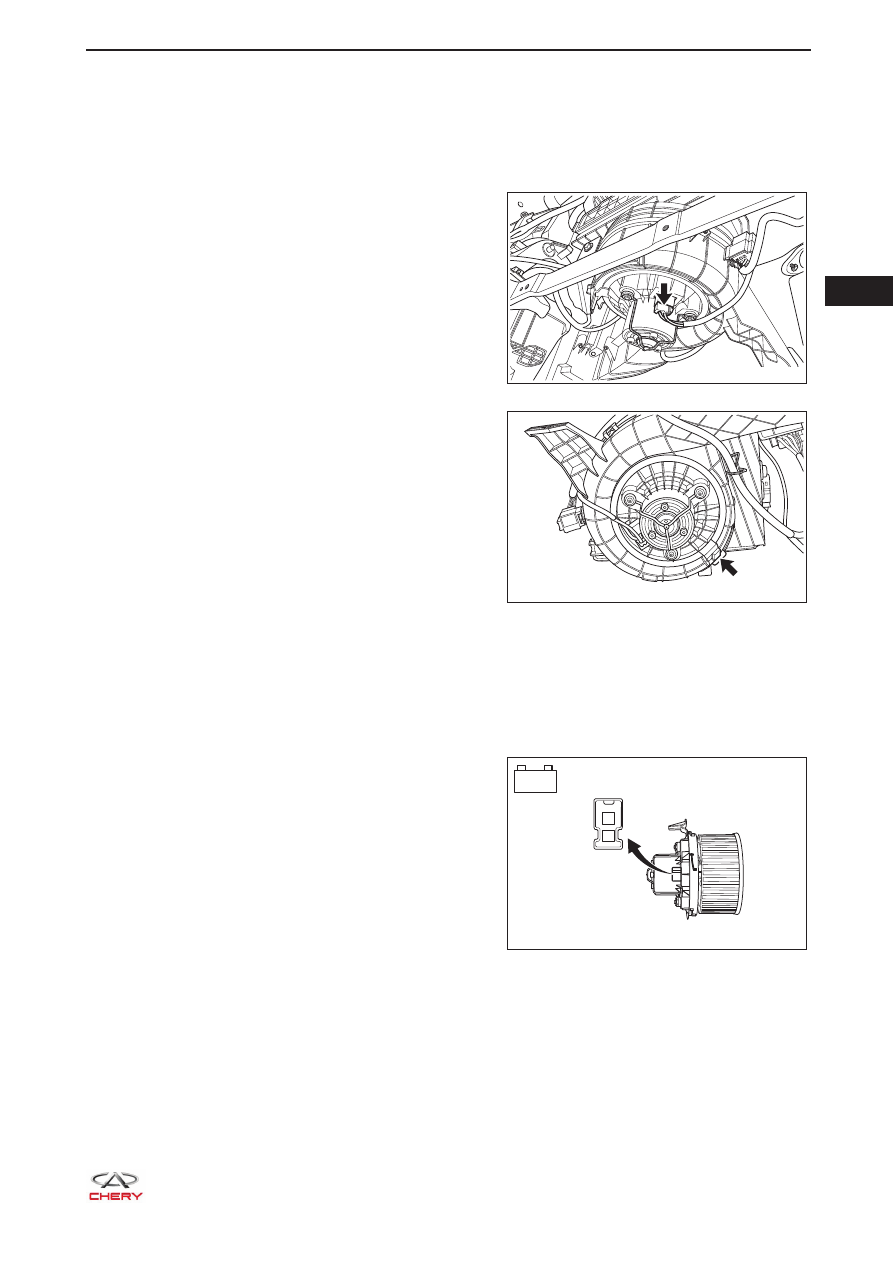

Вентилятор

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3. Снимите

вентилятор.

a.  Отсоедините разъем вентилятора (указан стрел-

кой).

b.  Отсоедините защелку (указана стрелкой) от вен-

тилятора.

c.  Слегка поверните вентилятор, чтобы снять его.

Проверка

1.  Проверьте электродвигатель вентилятора.

a. Снимите

вентилятор.

b.  Соедините «положительный» (+) вывод

аккумуляторной батареи с контактом 1, а
«отрицательный» (-) вывод с контактом  2, нор-
мально ли работает электродвигатель вентиля-
тора.

Если его работа не соответствует техническим условиям, замените вентилятор.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21310130

RT21310140

1

2

-

+

RT21310150

       31

31-74

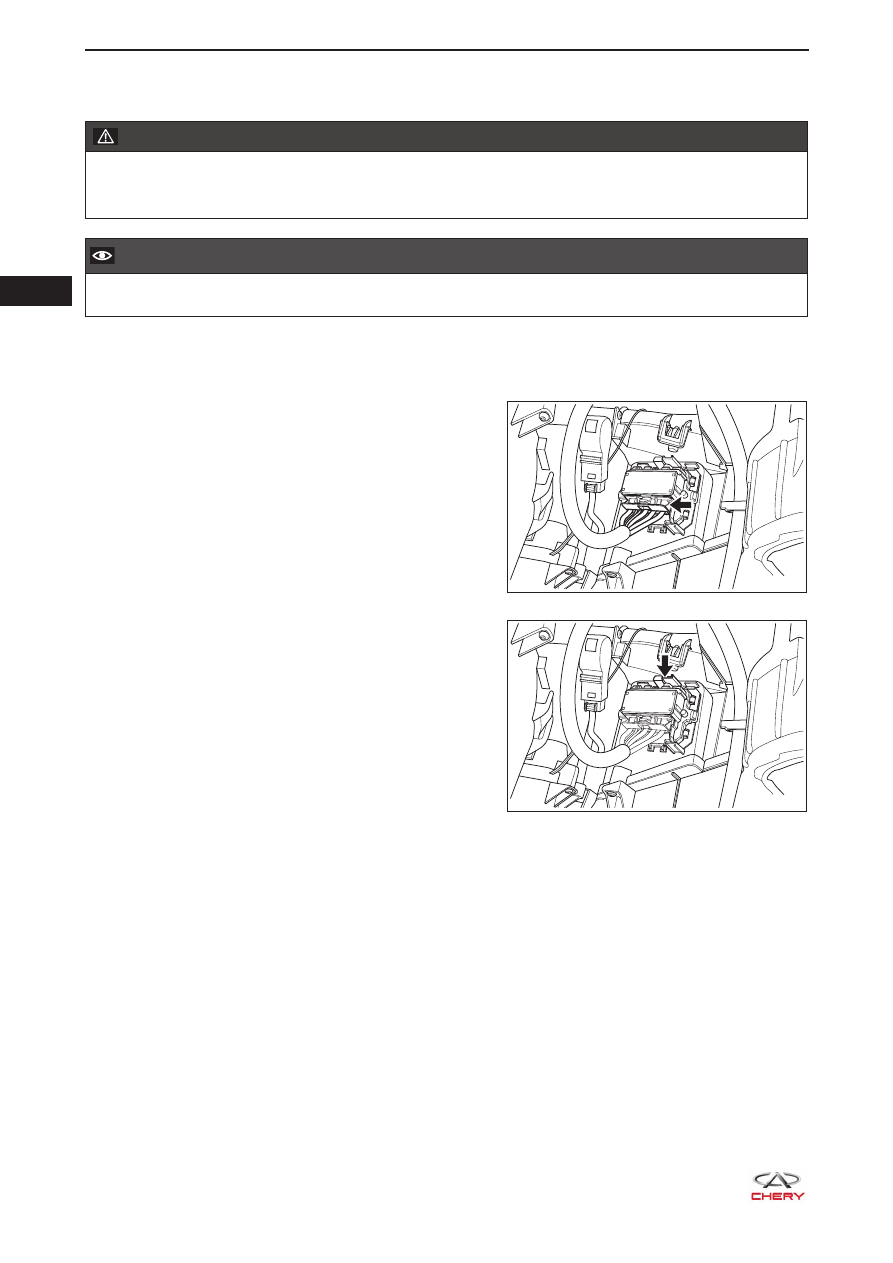

Резистор вентилятора

Снятие



  ПРЕДУПРЕЖДЕНИЕ

При нормальной работе резистор вентилятора может быть очень горячим. Перед диагностикой

•

или ремонтом выключите вентилятор и подождите несколько минут для охлаждения его рези-
стора, чтобы не получить ожоги.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ включать вентилятор при снятом с него резисторе. В противном случае возмо-

•

жен выход вентилятора из строя.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите резистор вентилятора.

a. Отсоедините разъем резистора вентилятора

(указан стрелкой).

b.  Отсоедините защелку (указана стрелкой) от ре-

зистора вентилятора.

c.  Снимите резистор вентилятора.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21310160

RT21310170

  31

31-75

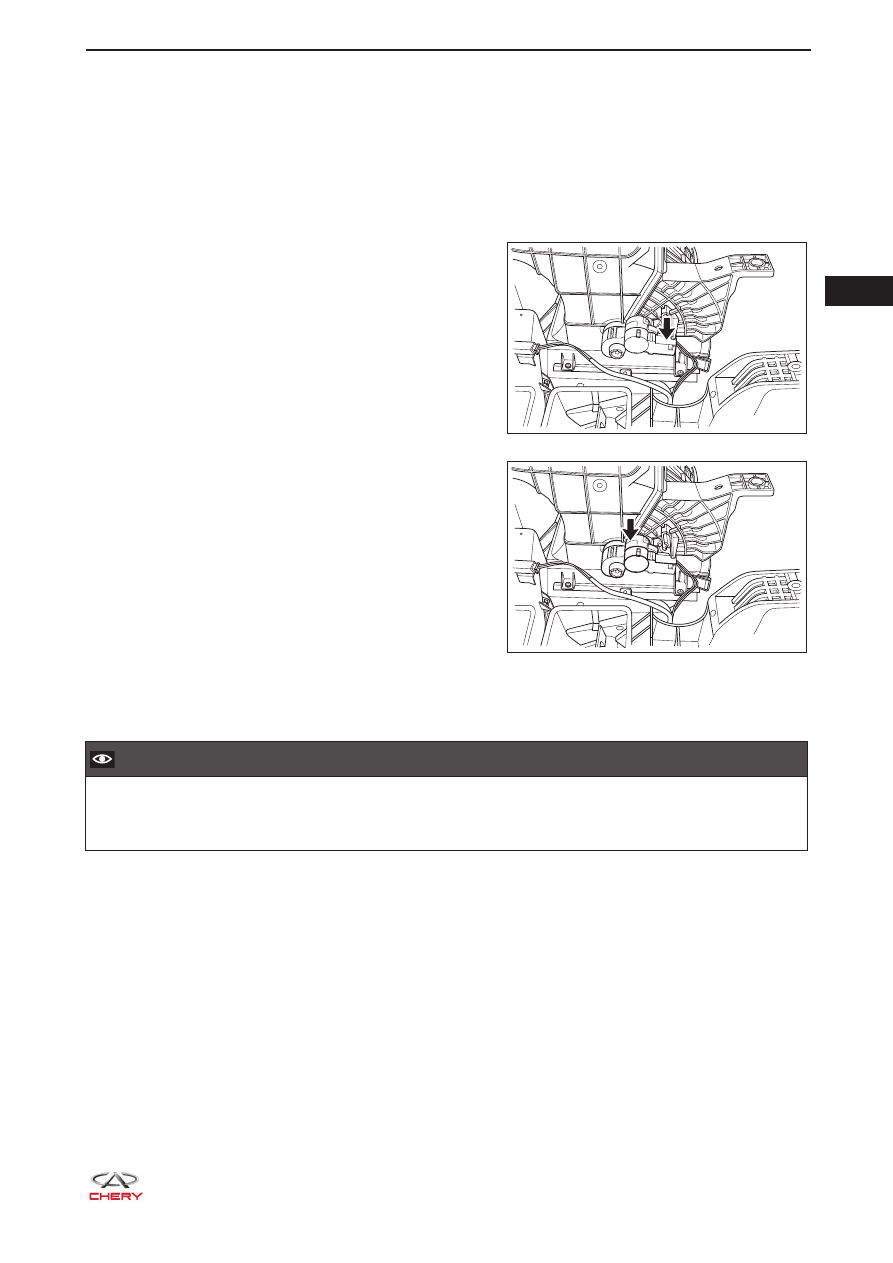

Привод заслонки режима рециркуляции воздуха/подачи
наружного воздуха

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.   Снимите перчаточный ящик (

см. с. 45-17

).

4.  Снимите привод заслонки режима рециркуляции/подачи наружного воздуха.

a.  Отсоедините разъем привода заслонки режима

рециркуляции/подачи наружного воздуха (ука-
зан стрелкой).

b.  Отсоедините защелку крепления и отсоедините

привод заслонки режима рециркуляции/подачи
наружного воздуха (указана стрелкой) от впуск-
ного воздуховода.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке нанесите небольшое количество смазки на контактную поверхность между ры-

•

чагом привода заслонки режима рециркуляции/подачи наружного воздуха и узлом заслонки
режима внутренней циркуляции/подачи наружного воздуха для обеспечения плавной работы
привода.

RT21310190

RT21310200
