Chery Tiggo 5 (T21). Руководство по ремонту - часть 348





       31

31-76

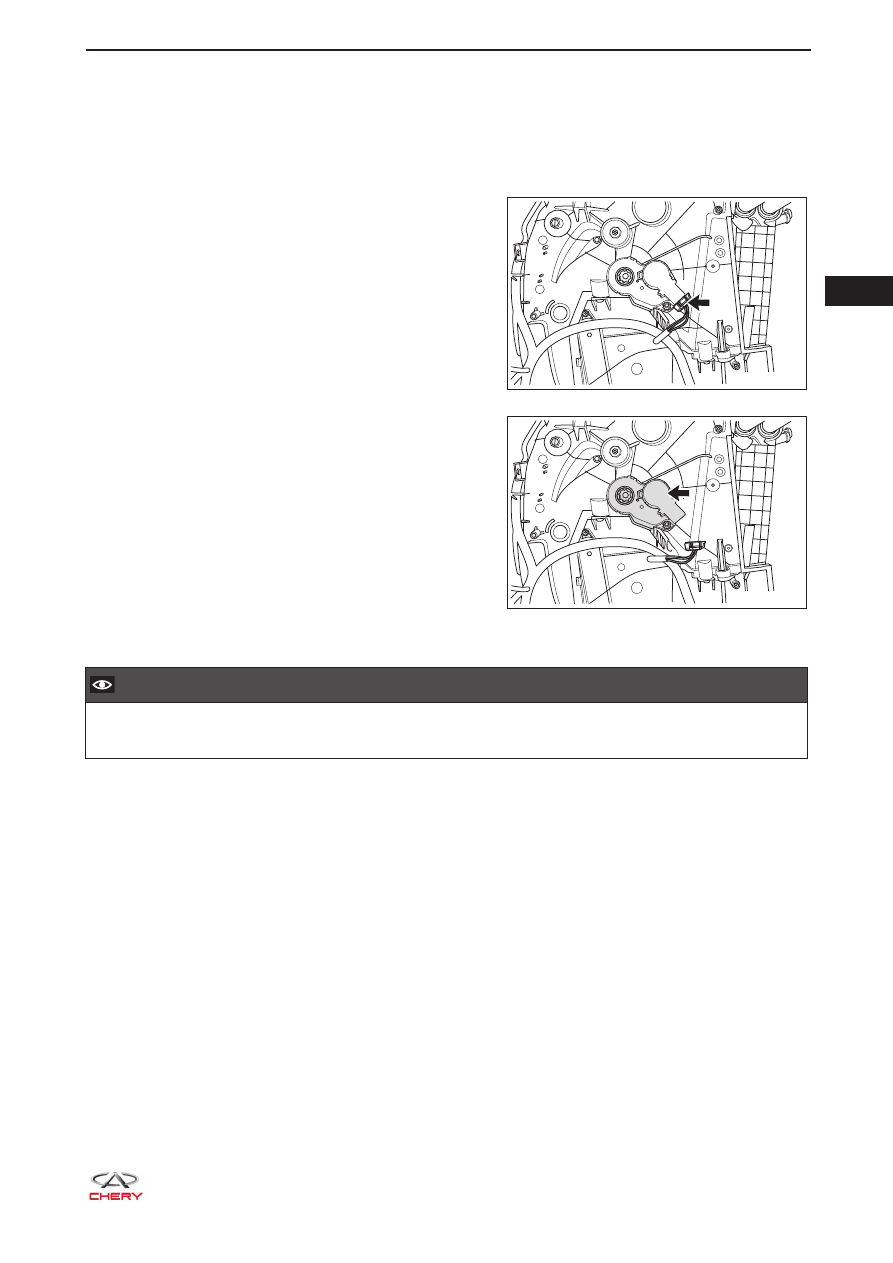

Привод заслонки выбора режима

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите привод заслонки выбора режима.

a.  Отсоедините разъем привода заслонки выбора

режима (указан стрелкой).

b.  Отсоедините защелку крепления и снимите

привод заслонки выбора режима (указан
стрелкой) с корпуса испарителя.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке нанесите небольшое количество смазки на контактную поверхность между рыча-

•

гом привода заслонки выбора режима и механизмом регулировки заслонки выбора режима для
обеспечения плавной работы привода.

RT21310220

RT21310230

  31

31-77

Привод заслонки смешивания

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите привод заслонки смешивания воздуха.

a.  Отсоедините разъем привода заслонки

смешивания воздуха (указан стрелкой).

b.  Отсоедините защелку крепления и снимите

привод заслонки смешивания воздуха (указан
стрелкой) с корпуса испарителя.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке нанесите небольшое количество смазки на контактную поверхность между рыча-

•

гом привода заслонки смешивания воздуха и механизмом регулировки заслонки смешивания
воздуха для обеспечения плавной работы привода.

RT21310240

RT21310250

       31

31-78

Блок HVAC

Снятие

  ВНИМАНИЕ

Для слива и зарядки хладагента следует использовать только специальное оборудование для

•

хладагента R134a.

Будьте осторожны, чтобы не повредить шланги при снятии и установке.

•

Всегда обеспечивайте хорошую вентиляцию рабочего помещения.

•

Отсоединенные трубки и соединительные детали кондиционера должны быть герметизирова-

•

ны, чтобы исключить попадание в них посторонних частиц.

1.  Откачайте хладагент из системы кондиционирования (

см. с. 31-66

).

2.  Выключите все электрооборудование и выключите зажигание.

3.  Отсоедините «отрицательный» провод аккумуляторной батареи.

4.  Снимите рулевое колесо (

см. с. 28-10

).

5.  Снимите рулевую колонку (

см. с. 28-16

).

6.  Снимите переднюю панель (

см. с. 45-17

).

7.  Снимите поперечину передней панели (

см. с. 45-24

).

8.  Снимите блок HVAC.

a.  Отверните болт крепления (указан стрелкой)

контура высокого/низкого давления хладагента
к расширительному клапану и отсоедините кон-
тур высокого/низкого давления хладагента.



(Момент затяжки: 7 ± 1 Н·м)

b.  С помощью щипцов для снятия пружинных

колец отсоедините пружинные зажимы (указаны
стрелкой) с входного и выходного шлангов
отопителя, чтобы отсоединить впускной и
выпускной шланги.

RT21310260

RT21310270

  31

31-79

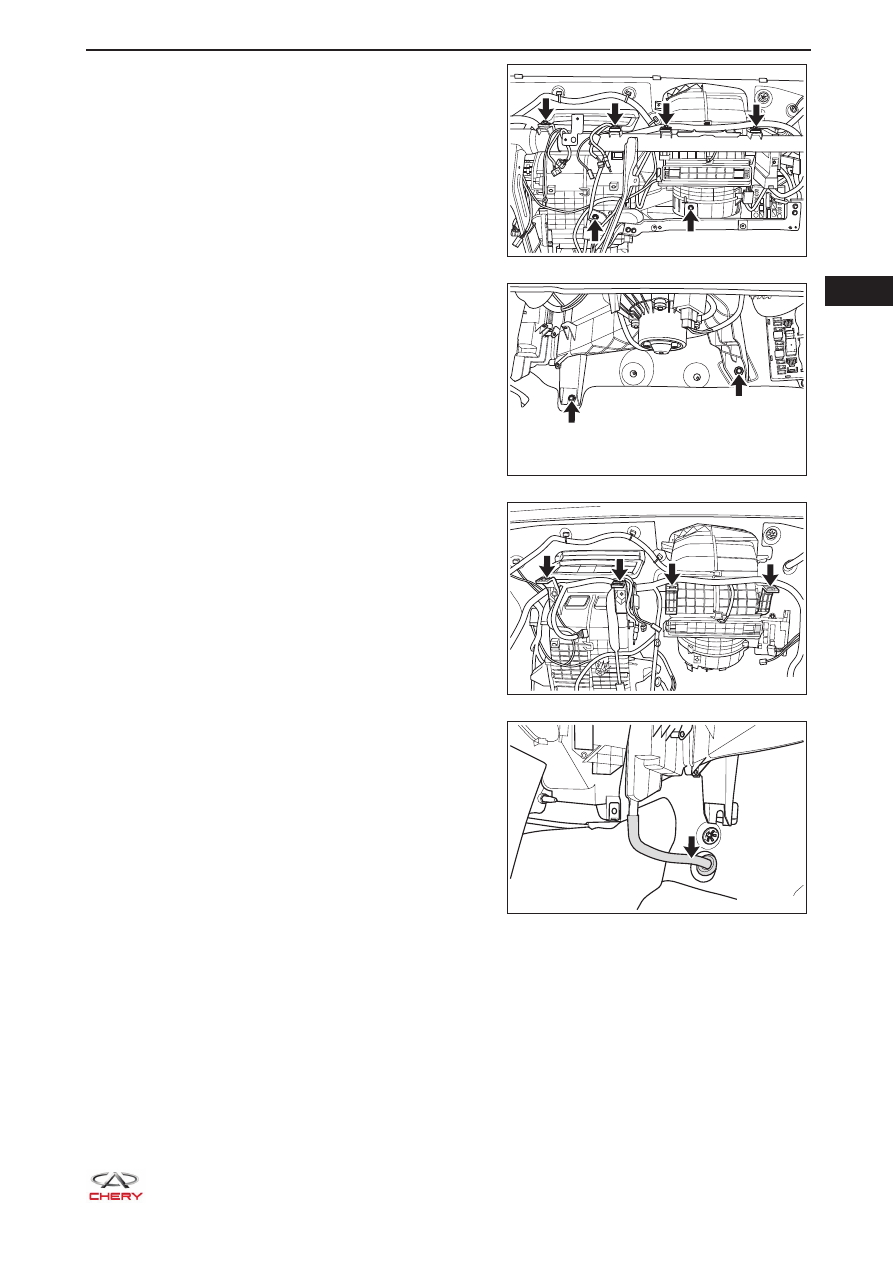

c.  Отверните 4 гайки крепления и 2 болта

крепления (указаны стрелки) блока HVAC к
поперечине панели управления.
(Момент затяжки гайки: 7 ± 1 Н·м)
(Момент затяжки болтов: 4 ± 1 Н·м)

d.  Отверните 2 болта крепления (указаны

стрелкой) блока HVAC к кузову.
(Момент затяжки: 7 ± 1 Н·м)

e.  Снимите зажимы (указаны стрелкой) жгута

проводов панели управления с блока HVAC.

f.  Извлеките сливную трубку кондиционера

(указаны стрелкой) из установочного отверстия
в кузове.

RT21310280

RT21310290

RT21310300

RT21310310
