Chery Tiggo 5 (T21). Руководство по ремонту - часть 64

       06

06-102

5

Проверка компрессии цилиндра, для которого зафиксированы пропуски воспла-
менения

a.  Измерьте компрессию цилиндра, для которого зафиксированы пропуски воспламенения

(

см. с. 07-20

).

НЕИСПРАВНОСТЬ



Проверка двигателя для подтвержде-
ния причины низкой компрессии

ДА

Проверьте форсунки, зазор в приводе клапанов, систему впуска, давление топлива и т.д.
цилиндра, для которого зафиксированы пропуски воспламенения

6

Проверка искрообразования цилиндра, для которого зафиксированы пропуски
воспламенения, с помощью исправной свечи зажигания

a.  Замените свечу зажигания на исправную.

b.  Выполните проверку искрообразования.

Присоедините разъем к катушке зажигания.

•

Соедините свечу зажигания с катушкой зажигания и замкните на «массу» корпус свечи.

•

Запустите двигатель и дайте ему поработать не более 2 секунд, проверяя, есть ли образова-

•

ние искры.

ДА



Замените свечи зажигания

НЕИСПРАВНОСТЬ

7

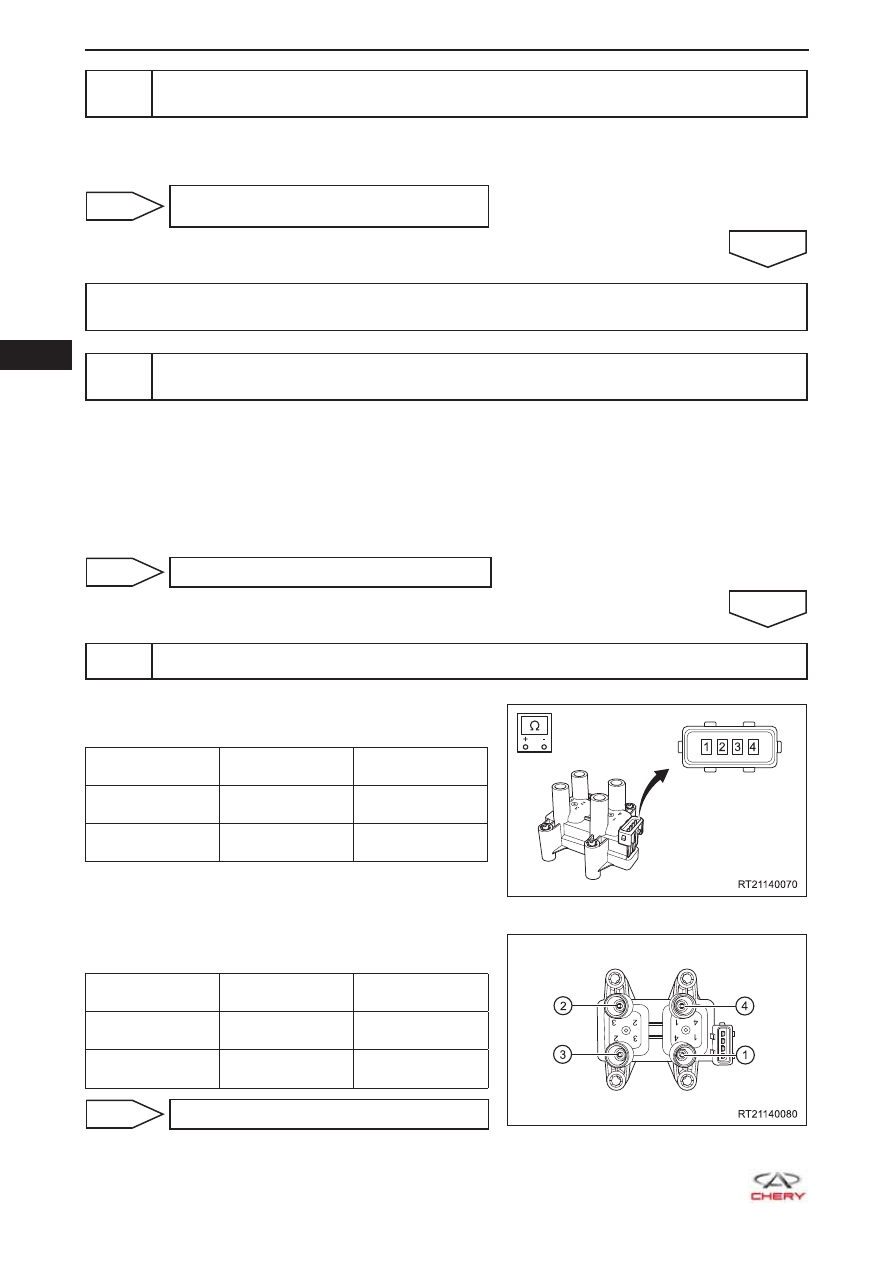

Проверка свечи зажигания

a.  Проверьте сопротивление первичной обмотки ка-

тушки зажигания.

Подключение

мультиметра

Условия

Характеристи-

ка (Ом)

Контакт 1 - кон-

такт 3

Нормальная тем-

пература

0,50 - 0,64

Контакт 2 - кон-

такт 3

Нормальная тем-

пература

0,50 - 0,64

b.  Проверьте сопротивление вторичной обмотки ка-

тушки зажигания.

Подключение

мультиметра

Условия

Характеристи-

ка (кОм)

Вывод 1 - вы-

вод 4

Нормальная тем-

пература

9,5 - 12,1

Вывод 2 - вы-

вод 3

Нормальная тем-

пература

9,5 - 12,1

НЕИСПРАВНОСТЬ



Замените катушку зажигания

  06

06-103

ДА

8

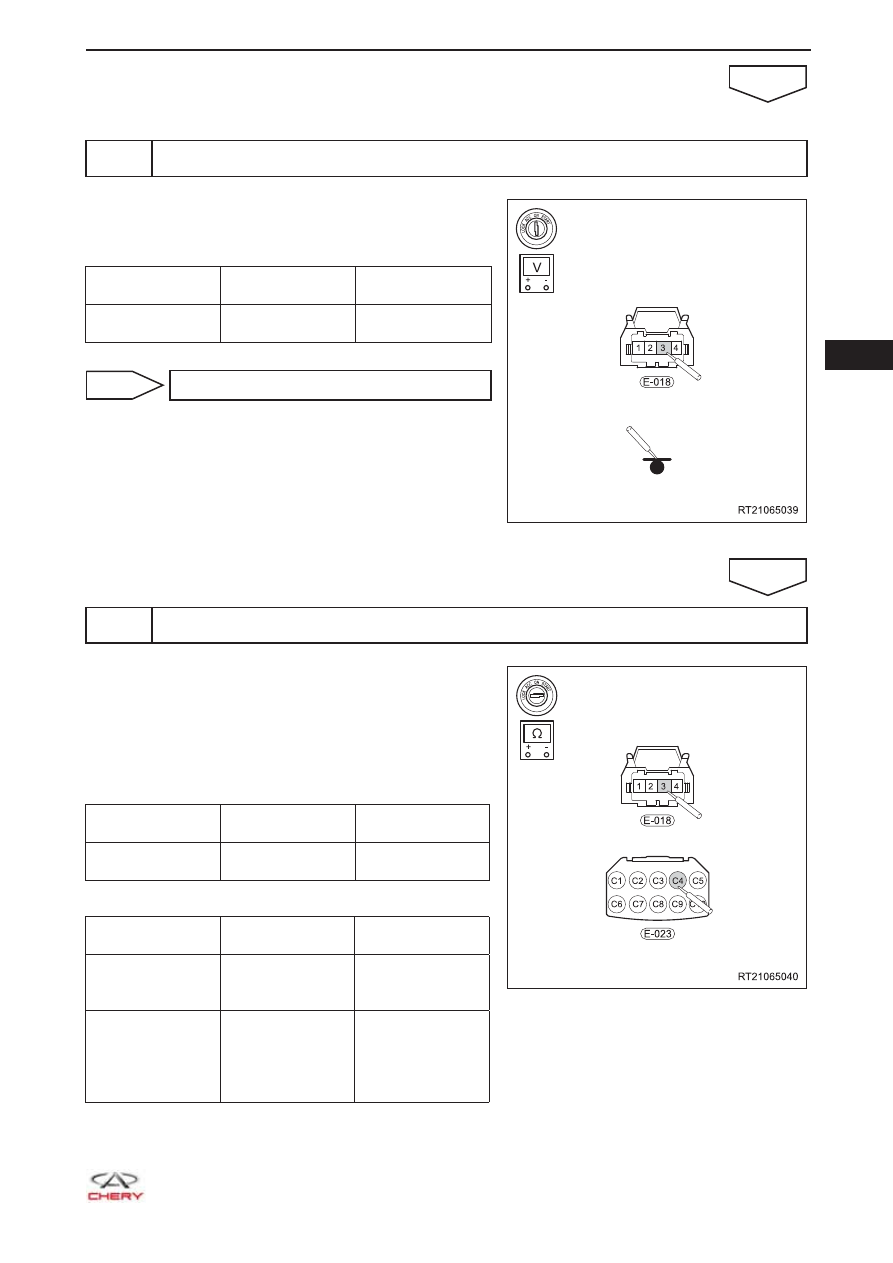

Проверка напряжения питания катушки зажигания

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактами катушки

зажигания и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-018 (3) - "мас-

са" кузова

Замок зажигания

в положении ON

11 - 14 В

ДА



Переходите к этапу 10

НЕИСПРАВНОСТЬ

9

Проверка цепи питания катушки зажигания

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте предохранитель EF07 и главное реле.

c.  Проверьте жгут проводов между контактами разъе-

ма катушки зажигания и контактами разъема блока
предохранителей и реле в моторном отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-018 (3) - E-023

(C4)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение
мультиметра

Условия

Условия про-
верки

E-018 (3) или

E-023 (C4) - «мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-018 (3) или

E-023 (C4) - «поло-

жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

       06

06-104

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(катушка зажигания - блок предохра-
нителей и реле в моторном отсеке)

ДА

10

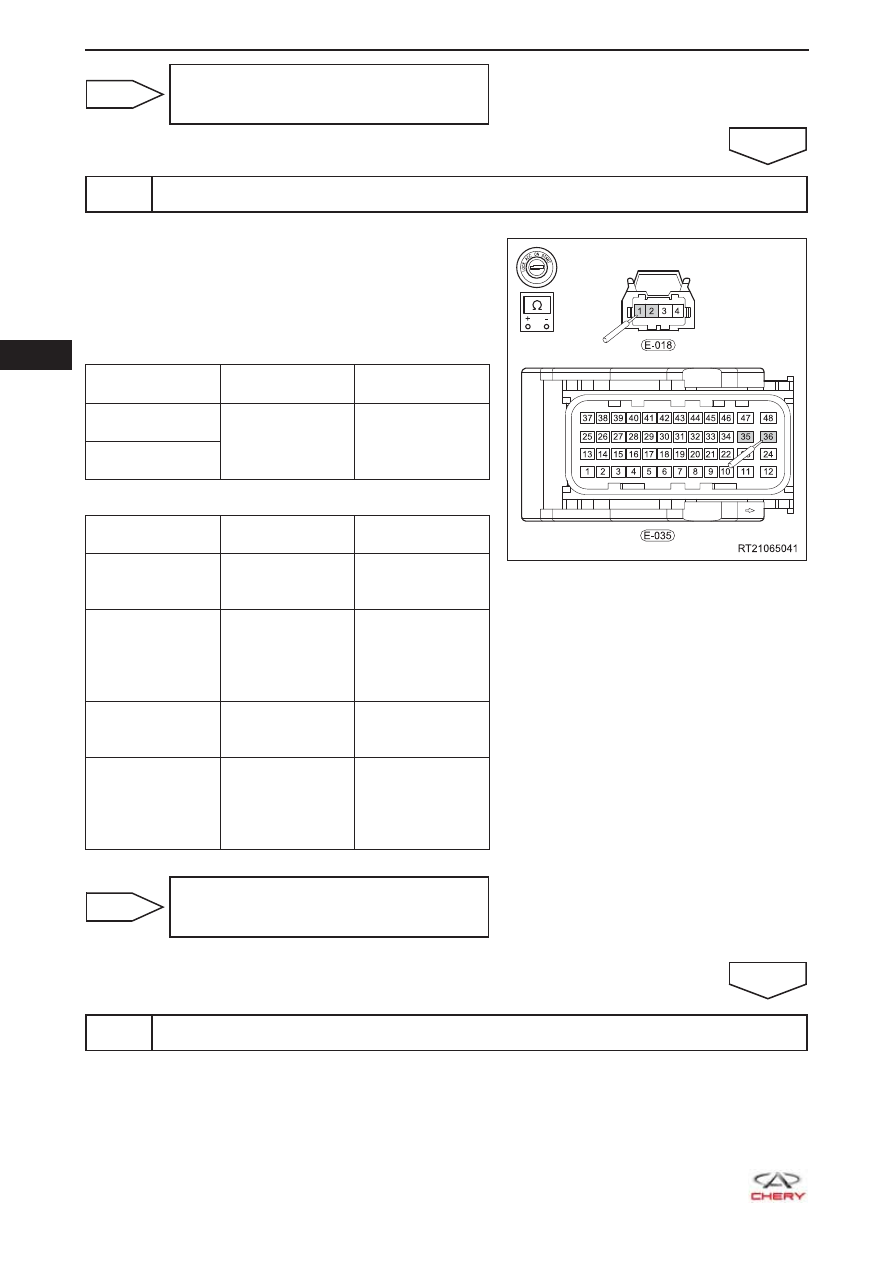

Проверка цепи управления катушкой зажигания

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма катушки зажигания и контактами разъема блока
ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-018 (1) - E-035

(36)

Всегда

Проводимость

имеется

E-018 (2) - E-035

(35)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-018 (1) - E-035

(36) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-018 (1) или

E-035 (36) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

E-018 (2) - E-035

(35) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-018 (2) или

E-035 (35) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (катушка зажи-
гания – блок ECM)

ДА

11

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняются ли диагностические коды P0300-00, P0301-00, P0302-00, P0303-00 или

P0304-00.

  06

06-105

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
