Chery Tiggo 5 (T21). Руководство по ремонту - часть 65

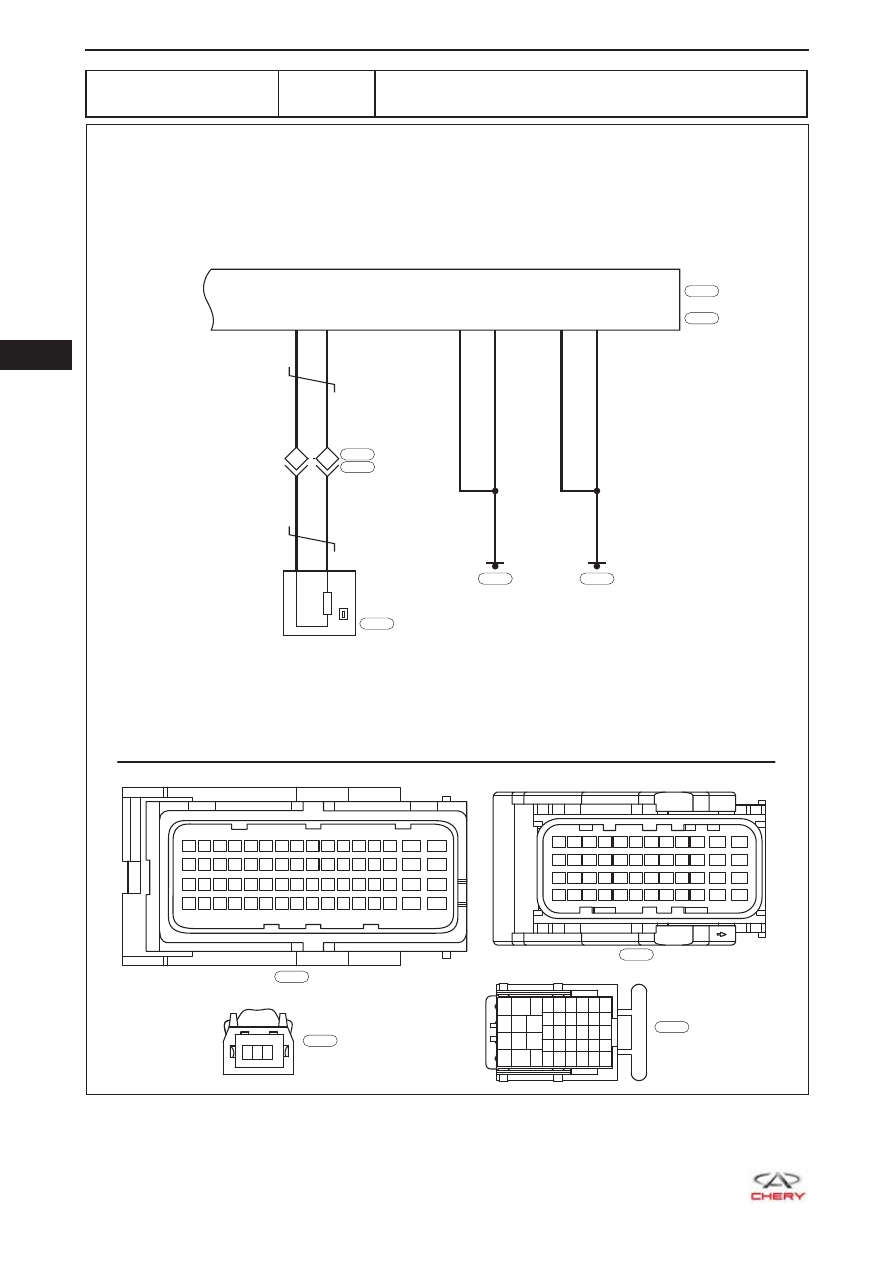

       06

06-106

Диагностический код

P0322-00

Отсутствие сигнала входной цепи латчика частоты
вращения коленчатого вала двигателя

ET21065010

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

ECM-1

E-033

E-035

1-32

1

WR

1-33

2

GW

WR

GW

2-63

2-64

1-47

Br

Br

B

B

Br

B

S

N

1-48

28

29

1 2 3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

3

6

2

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007

E-038

B

E-016

E-016

E-026

E-028

ДАТЧИК ЧАСТО
ТЫ ВРАЩЕНИЯ
КОЛЕНЧАТОГО
ВАЛА

  06

06-107

Диагностический

код

Описание диагности-

ческого кода

Условия установ-

ки диагностиче-

ского кода

Возможная причина

P0322-00

Отсутствие сигнала
входной цепи датчика
частоты вращения ко-
ленчатого вала двига-
теля

Двигатель работает

Датчик частоты вращения

•

коленчатого вала двигателя

Зубчатый венец маховика

•

Жгут проводов или разъем

•

Блок ECM

•

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

       06

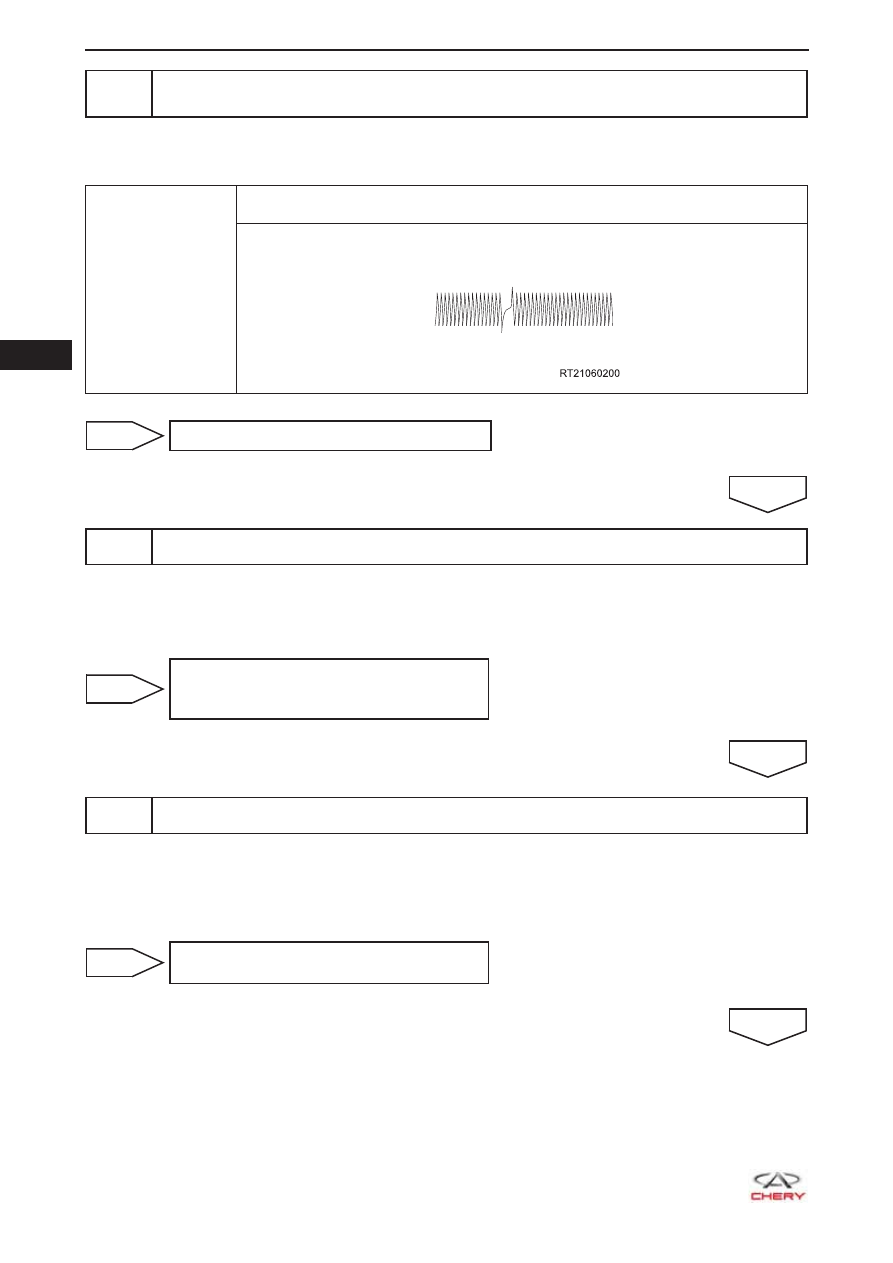

06-108

2

Проверка формы сигнала датчика частоты вращения коленчатого вала двигате-
ля

a.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика частоты вращения коленчатого вала двигателя с помощью осциллографа.

Осциллограф

Нормальная форма сигнала датчика частоты вращения коленчатого

вала двигателя

ДА



Переходите к этапу 9

НЕИСПРАВНОСТЬ

3

Проверка разъема датчика частоты вращения коленчатого вала двигателя

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-016 датчика частоты вращения коленчатого вала двигателя.

c.  Проверьте разъем датчика частоты вращения коленчатого вала двигателя.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем
датчика частоты вращения коленчато-
го вала двигателя

ДА

4

Проверка установки датчика частоты вращения коленчатого вала двигателя

a.  Снимите датчик частоты вращения коленчатого вала двигателя.

b.  Проверьте и очистите датчик частоты вращения коленчатого вала двигателя и место его уста-

новки, а также наличие повреждений, посторонних частиц или чрезмерной подвижности и т.д.,
которые могут стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Очистите или замените датчик частоты
вращения коленчатого вала двигателя

ДА

  06

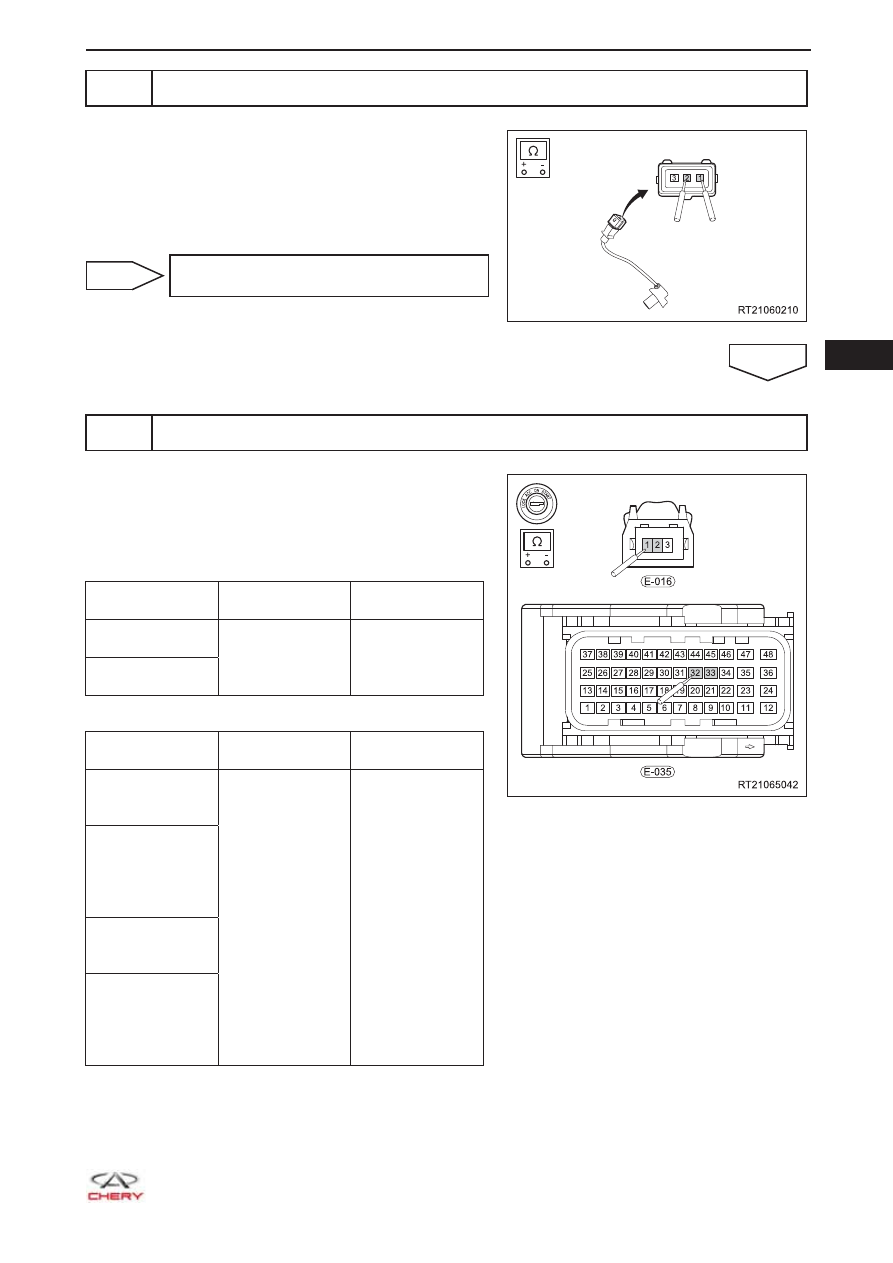

06-109

5

Проверка сопротивления датчика частоты вращения коленчатого вала двигателя

a.  Проверьте сопротивление между контактами 1 и 2

датчика частоты вращения коленчатого вала двига-
теля.

Номинальное сопротивление: 860 Ом ± 20% (при нор-
мальной температуре)

НЕИСПРАВНОСТЬ



Замените датчик частоты вращения
коленчатого вала двигателя

ДА

6

Проверка цепи датчика частоты вращения коленчатого вала двигателя

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма датчика частоты вращения коленчатого вала дви-
гателя и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-016 (1) - E-035

(32)

Всегда

Проводимость

имеется

E-016 (2) - E-035

(33)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-016 (1) - E-035

(32) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-016 (1) или

E-035 (32) - «поло-
жительный» вывод

аккумуляторной

батареи

E-016 (2) - E-035

(33) - «Масса»

кузова

E-016 (2) или

E-035 (33) - «поло-
жительный» вывод

аккумуляторной

батареи
