Chery Tiggo 5 (T21). Руководство по ремонту - часть 63

       06

06-98

Диагностический код

P0300-00

Обнаружен случайный/многократный пропуск за-
жигания

Диагностический код

P0301-00

Обнаружен пропуск зажигания в цилиндре 1

Диагностический код

P0302-00

Обнаружен пропуск зажигания в цилиндре 2

Диагностический код

P0303-00

Обнаружен пропуск зажигания в цилиндре 3

Диагностический код

P0304-00

Обнаружен пропуск зажигания в цилиндре 4

  06

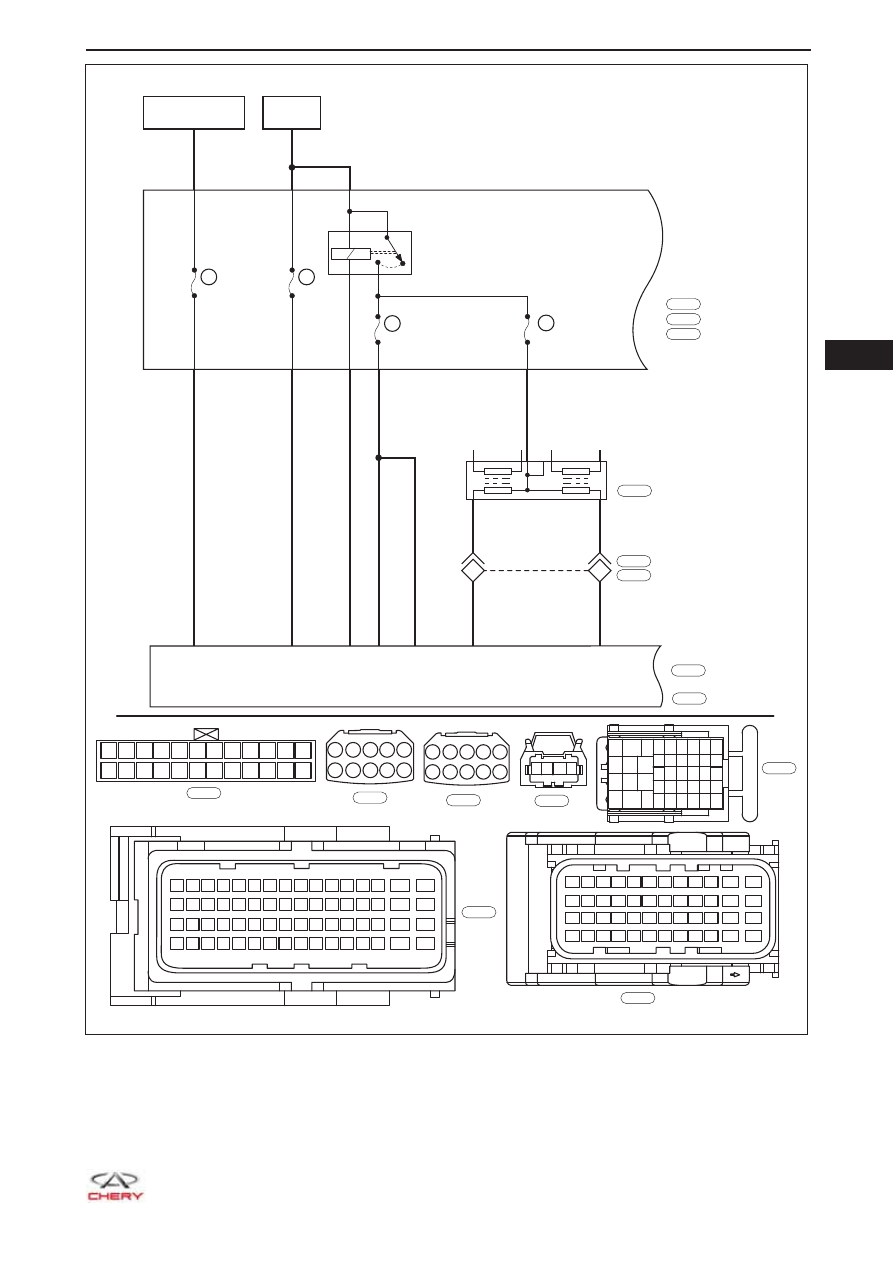

06-99

ET21065009

R

GGr

GBr

GGr

GBr

15A

C4

EF07

ЦИЛ.1 ЦИЛ.4

ЦИЛ.3 ЦИЛ.2

3

1-36

1-35

2

1

33

32

E-007
E-038

E-018

1 2 3 4

B

E-018

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

L

E-023

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

3

6

2

9

3

5

3

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

E-023

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

БЛОК
ПРЕДОХРАНИ
ТЕЛЕЙ И РЕЛЕ
В МОТОРНОМ
ОТСЕКЕ

КАТУШКА
ЗАЖИГАНИЯ

       06

06-100

Диагностический код

Описание диагности-

ческого кода

Условия установки

диагностического

кода

Возможная причина

P0300-00

Обнаружен случайный/
многократный пропуск
зажигания

Двигатель работает

Катушка зажигания

•

Свеча зажигания

•

Жгут проводов или

•

разъем

Блок ECM

•

P0301-00

Обнаружен пропуск за-
жигания в цилиндре 1

P0302-00

Обнаружен пропуск за-
жигания в цилиндре 2

P0303-00

Обнаружен пропуск за-
жигания в цилиндре 3

P0304-00

Обнаружен пропуск за-
жигания в цилиндре 4

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

  06

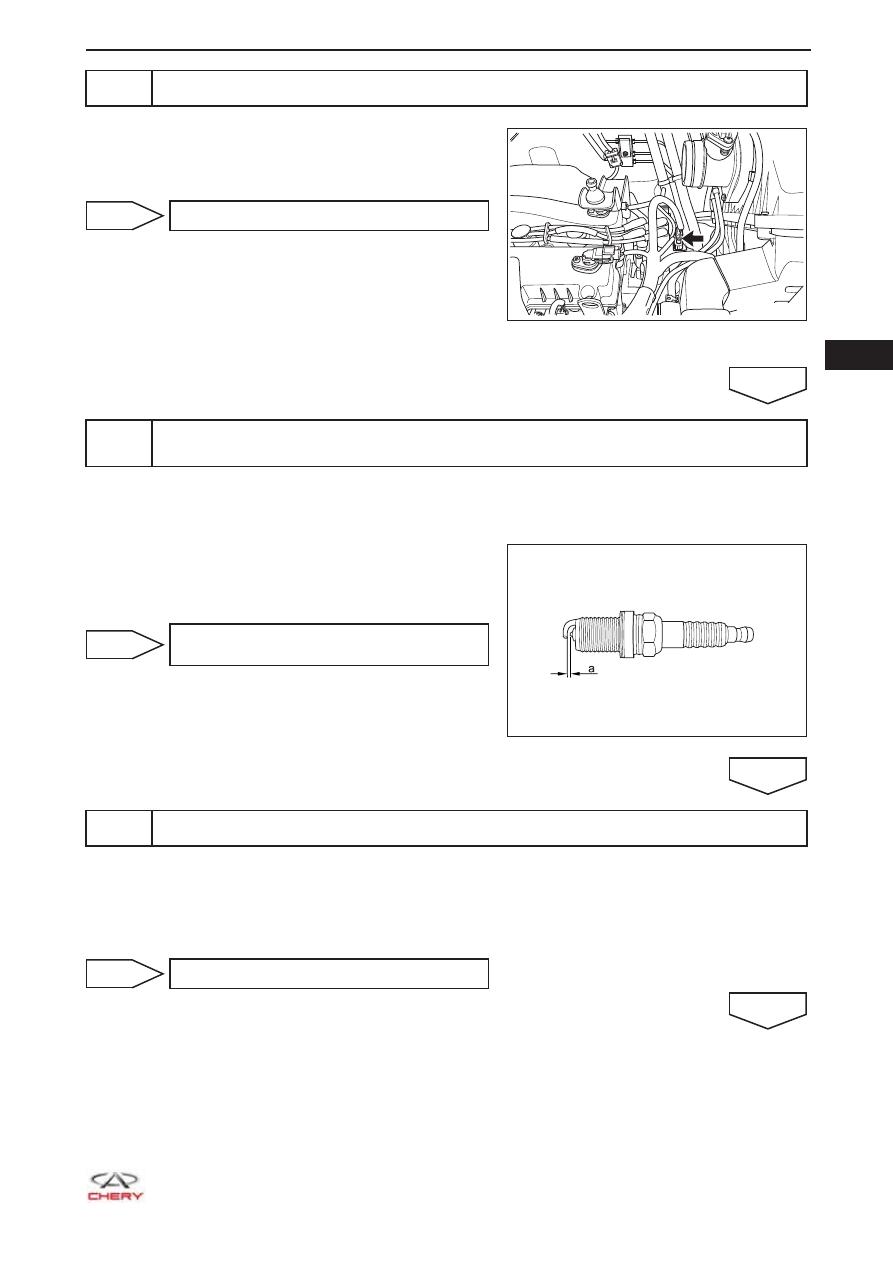

06-101

2

Проверка разъема катушки зажигания

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-018 катушки зажигания.

c.  Проверьте разъем катушки зажигания.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка свечи зажигания цилиндра, для которого зафиксированы пропуски вос-
пламенения

a.  Выверните свечу зажигания цилиндра, для которого зафиксированы пропуски воспламенения.

b.  Проверьте свечу зажигания на наличие эрозии контактов, трещин или отложений.

c.  Проверьте зазор между электродами свечи зажига-

ния.

ДА: 0,8 - 0,9 мм

НЕИСПРАВНОСТЬ



Очистите или замените свечу зажига-
ния

ДА

4

Проверьте образование искры

a.  Присоедините разъем катушки зажигания.

b.  Соедините свечу зажигания с катушкой зажигания и замкните на «массу» корпус свечи.

c.  Запустите двигатель и дайте ему поработать не более 2 секунд, проверяя, есть ли образование

искры.

НЕИСПРАВНОСТЬ



Переходите к этапу 6

ДА

RT21060190

RT21140100
