Chery Tiggo 5 (T21). Руководство по ремонту - часть 61

       06

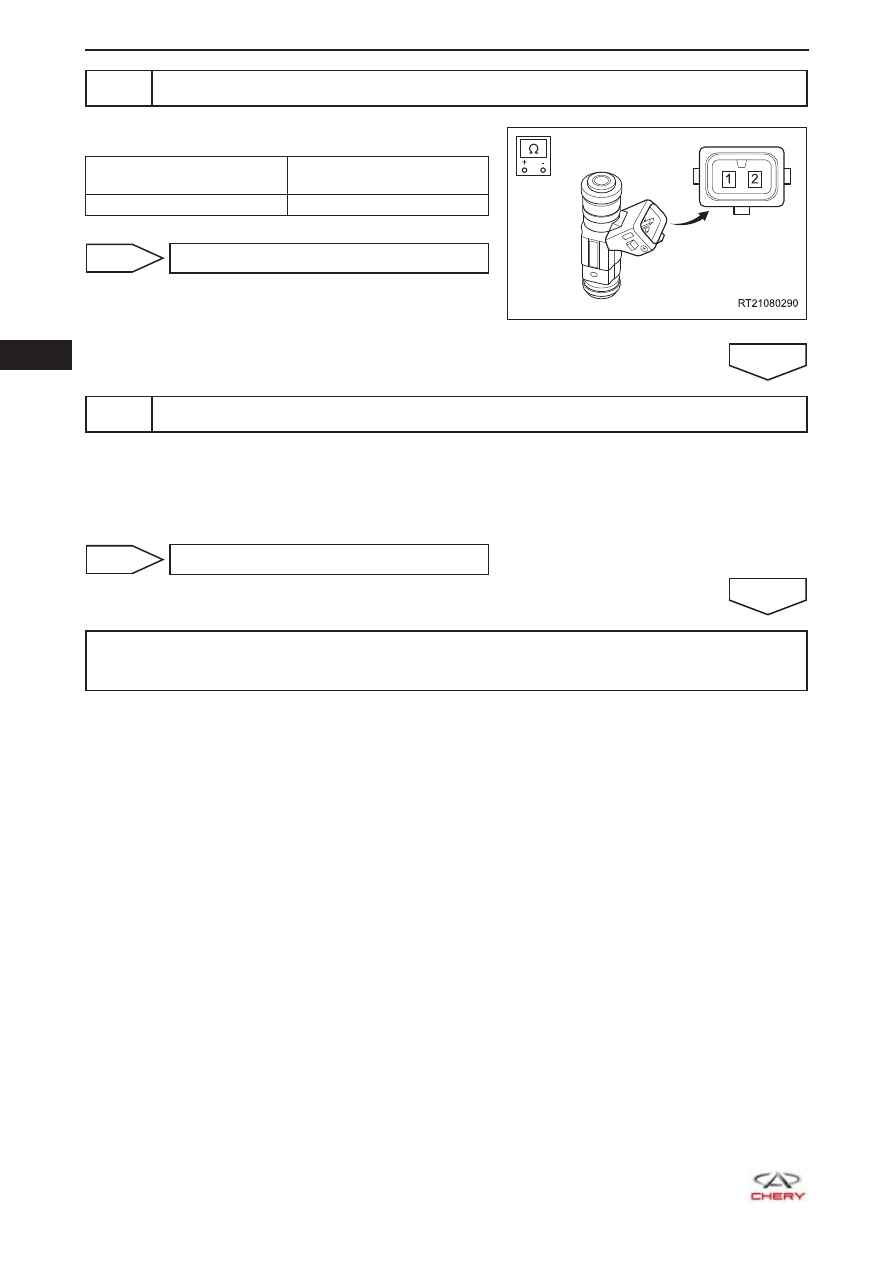

06-90

6

Проверка форсунки цилиндра 4

a.  Проверка сопротивления форсунки цилиндра 4.

Подключение

мультиметра

Условия проверки

1 - 2

20 Ом (при 20°C)

НЕИСПРАВНОСТЬ



Замена форсунки цилиндра 4

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел “Процедура подтверждения диагностических кодов”.

c.  Проверьте, сохраняется ли диагностический код P0271-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-91

Диагностический код

P0106-00

Сбой системы управления положением дроссельной
заслонки

Диагностический код

P1110-00

Электрическая неисправность привода дроссельной
заслонки (только автомобили с механической короб-
кой передач)

Диагностический код

P1111-00

Механическая неисправность управления приводом
дроссельной заслонки в режиме холостого хода

Диагностический код

P1568-00

Причина неисправности DV-E: Проверка пружины

Диагностический код

P0606-00

Процессор ECM/PCM

       06

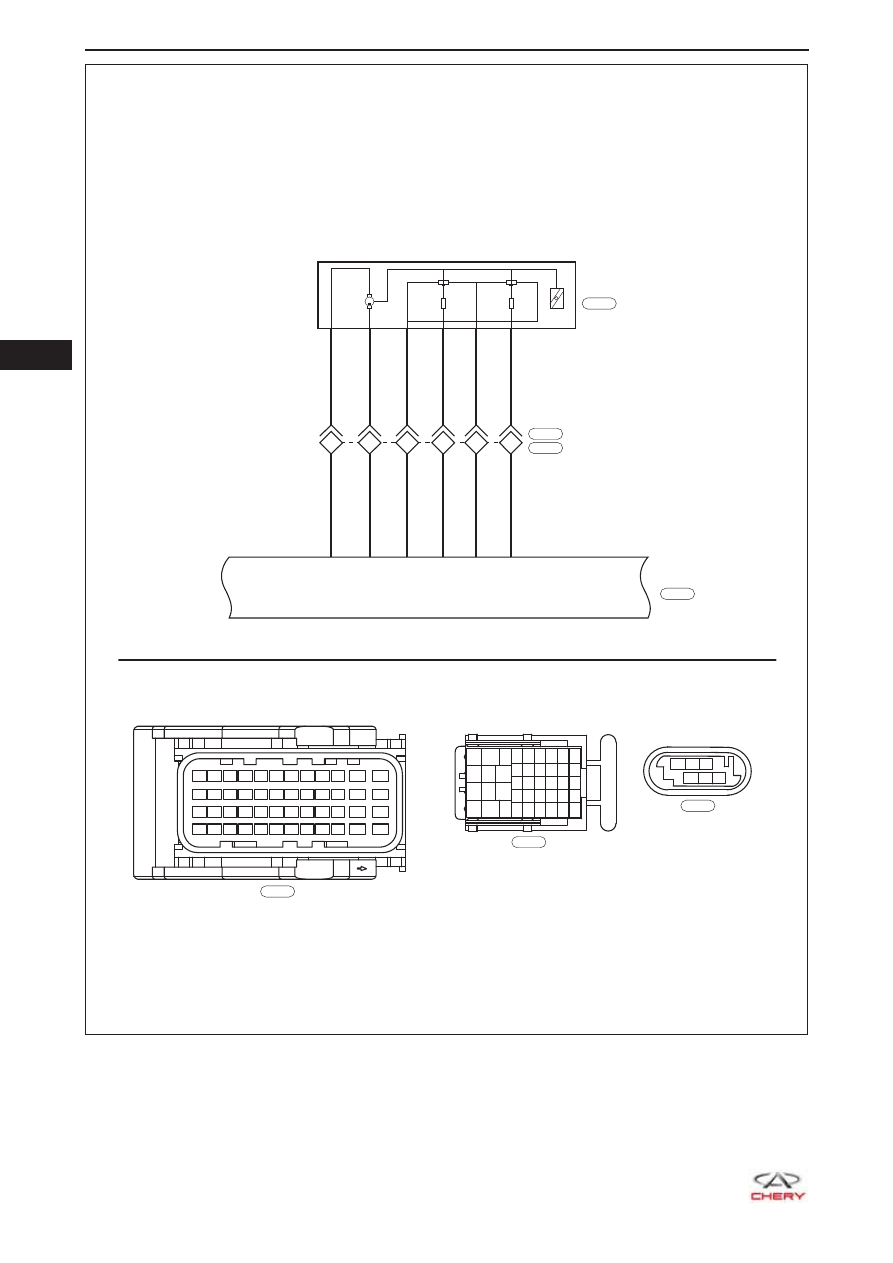

06-92

ET21065006

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

1

4

2

5

3

6

1-23

1-11

1-22

1-14 1-43

1-13

RG

RL

RB

L

WL

RL

RG

RL

RB

R

WL

RL

M

8

5

7

4

6

3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007
E-038

1 2 3

4 5 6

B

E-009

E-009

ECM-1

E-035

ЭЛЕКТРОННАЯ ПЕ
ДАЛЬ АКСЕЛЕРАТОРА

  06

06-93

Диагностиче-

ский код

Описание диагностического

кода

Условия установки

диагностического

кода

Возможная причина

P0106-00

Сбой системы управления поло-
жением дроссельной заслонки

Замок зажигания в
положении ON

Дроссельная заслон-

•

ка с электронным
управлением

Жгут проводов или

•

разъем

Блок ECM

•

P1110-00

Электрическая неисправность
привода дроссельной заслонки
(только автомобили с механиче-
ской коробкой передач)

P1111-00

Механическая неисправность
управления приводом дроссель-
ной заслонки в режиме холостого
хода

P1568-00

Причина неисправности DV-E:
Проверка пружины

P0606-00

Процессор ECM/PCM

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).

  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверьте разъем дроссельной заслонки с электронным управлением
