Chery Tiggo 5 (T21). Руководство по ремонту - часть 62

       06

06-94

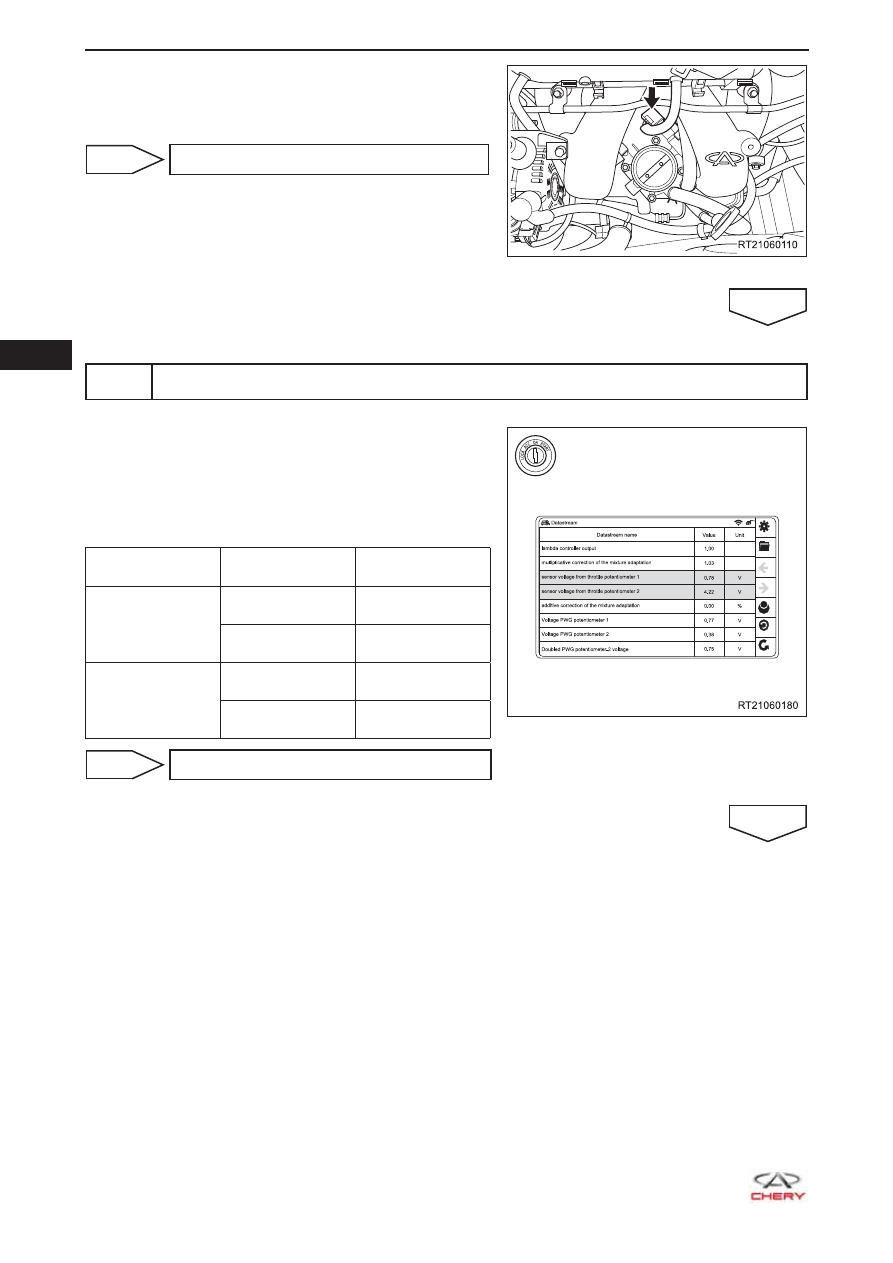

a.  Отсоедините разъем E-009 дроссельной заслонки с

электронным управлением.

b.  Проверьте разъем дроссельной заслонки с элек-

тронным управлением

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка напряжения сигнала датчика положения дроссельной заслонки

a.  Присоедините разъем E-009 дроссельной заслонки

с электронным управлением.

b.  Поверните замок зажигания в положение ON.

c.  С помощью диагностического тестера проверьте на-

пряжение сигнала датчика положения дроссельной
заслонки.

Позиция Условия

Номинальная

величина (В)

Датчик 1 положе-

ния дроссельной

заслонки

Педаль акселе-

ратора отпущена

0,78

Педаль акселе-

ратора нажата

4,29

Датчик 2 положе-

ния дроссельной

заслонки

Педаль акселе-

ратора отпущена

4,22

Педаль акселе-

ратора нажата

0,71

ДА



Переходите к этапу 7

НЕИСПРАВНОСТЬ

  06

06-95

4

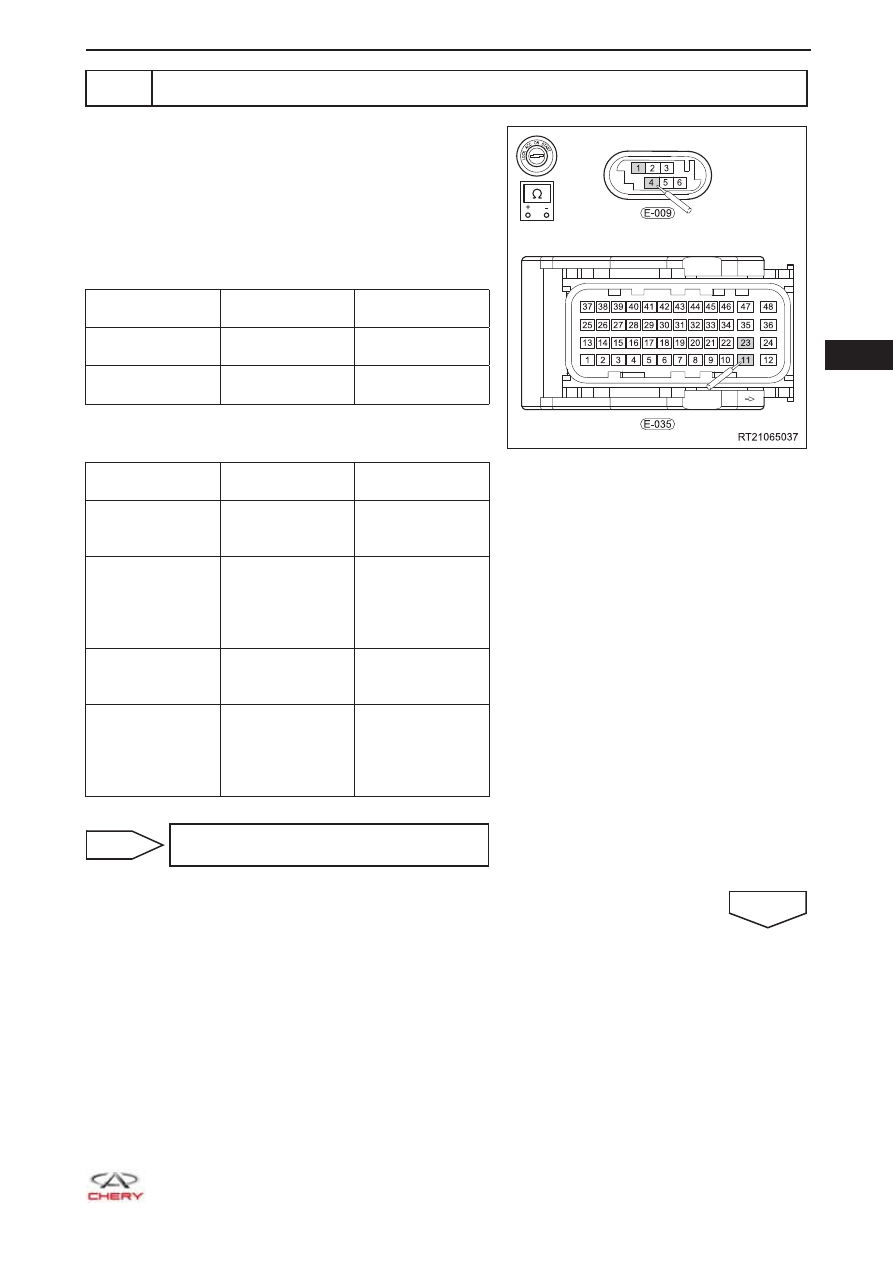

Проверьте цепь привода дроссельной заслонки с электронным управлением

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-009 дроссельной заслонки с

электронным управлением.

c.  Отсоедините разъем E-035 блока ECM.

d.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-035 (23) - E-009

(1)

Всегда

Проводимость

имеется

E-035 (11) - E-009

(4)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-035 (23) или

E-009 (1) - «масса»

кузова

Всегда

Отсутствие про-

водимости

E-035 (23) или

E-009 (1) - «поло-

жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

E-035 (11) или

E-009 (4) - «масса»

кузова

Всегда

Отсутствие про-

водимости

E-035 (11) или

E-009 (4) - «поло-

жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

       06

06-96

5

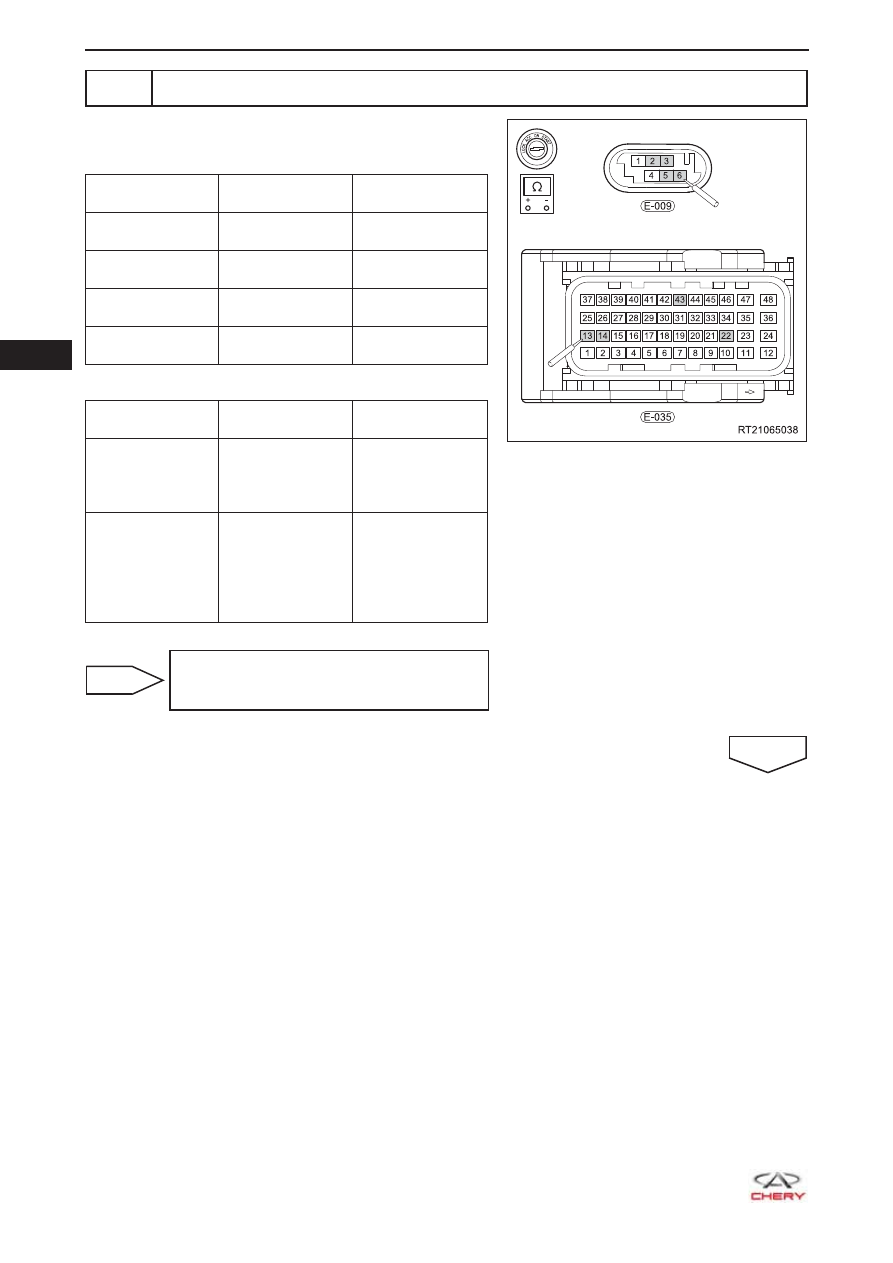

Проверка цепи датчика положения дроссельной заслонки

a.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-035 (22) -

E-009 (2)

Всегда

Проводимость

имеется

E-035 (14) -

E-009 (5)

Всегда

Проводимость

имеется

E-035 (43) -

E-009 (3)

Всегда

Проводимость

имеется

E-035 (13) -

E-009 (6)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-035 (22, 14, 43,

13) или E-009 (2,

5, 3, 6) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-035 (22, 14,

43, 13) или E-009

(2, 5, 3, 6) - «По-

ложительный»

вывод аккумуля-

торной батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(дроссельная заслонка с электронным
управлением - блок ECM)

ДА

  06

06-97

6

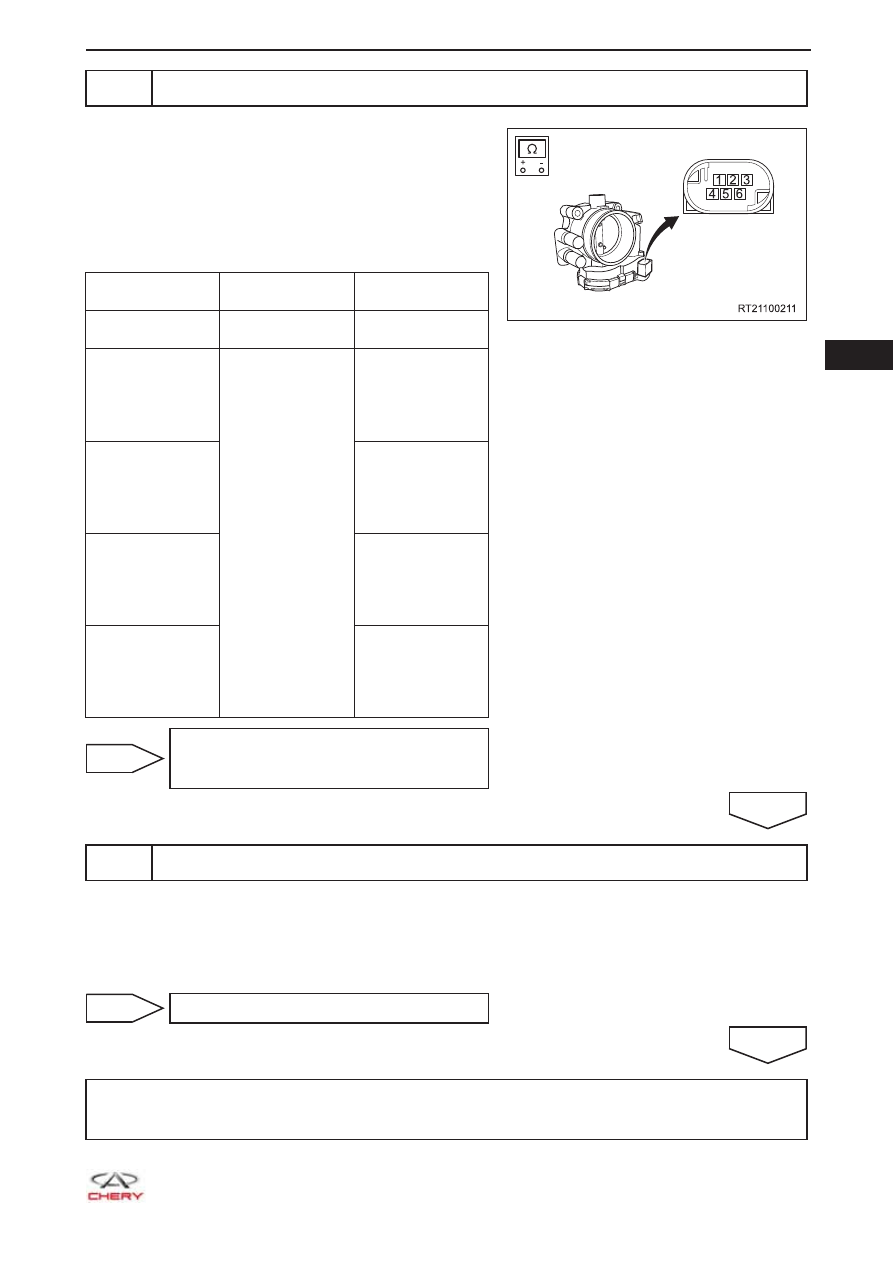

Проверьте дроссельную заслонку с электронным управлением

a.  Проверьте дроссельную заслонку с электронным

управлением на наличие внутри нагара и посторон-
них частиц.

b.  Проверьте, нет ли заедания в корпусе дроссельной

заслонки.

c.  Проверьте сопротивление дроссельной заслонки с

электронным управлением.

Подключение

мультиметра

Условия

Условия про-

верки

Контакт 3 - кон-

такт 2

При нормальной

температуре

1,067 кОм

Контакт 6 - кон-

такт 2

Дроссельная

заслонка враща-

ется

Сопротивление

увеличивается

при открытии

дроссельной за-

слонки

Контакт 6 - кон-

такт 3

Сопротивление

уменьшается

при открытии

дроссельной за-

слонки

Контакт 5 - кон-

такт 2

Сопротивление

уменьшается

при открытии

дроссельной за-

слонки

Контакт 5 - кон-

такт 3

Сопротивление

увеличивается

при открытии

дроссельной за-

слонки

НЕИСПРАВНОСТЬ



Очистите или замените дроссельную
заслонку с электронным управлением
и переходите к следующему этапу.

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P1106-00, P1110-00, P1111-00, P1568-00 или

P0606-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
