Chery Tiggo 5 (T21). Руководство по ремонту - часть 59

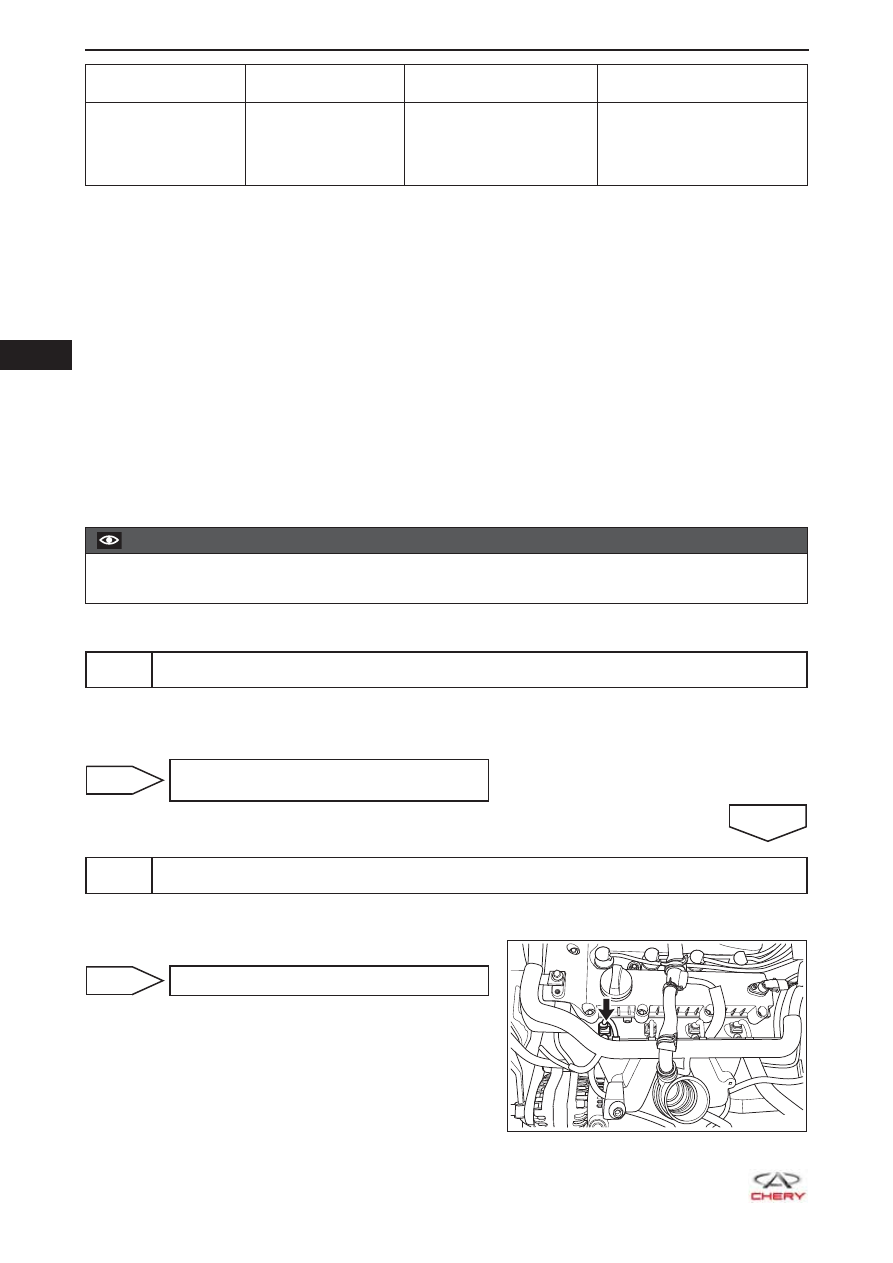

       06

06-82

Диагностический

код

Описание диагно-

стического кода

Условия установки

диагностического кода

Возможная причина

P0201-00

Цилиндр 1 - цепь

форсунки

Двигатель работает

Форсунка цилиндра 1

•

Жгут проводов или

•

разъем

Блок ECM

•

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной ба-

•

тареи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема форсунки цилиндра 1

a.  Отсоедините разъем E-010 форсунки цилиндра 1.

b.  Проверьте разъем форсунки.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

RT21060150

  06

06-83

ДА

3

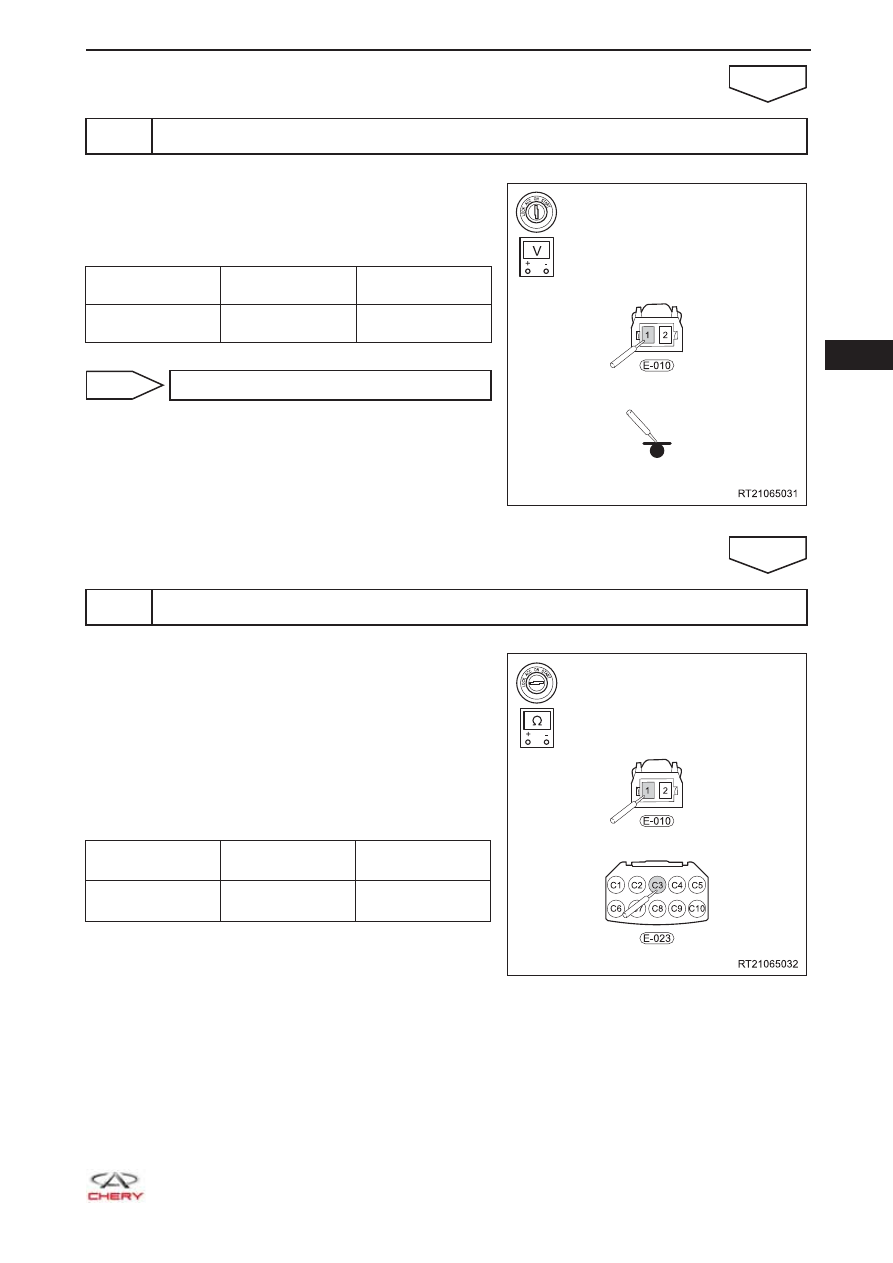

Проверка напряжения питания форсунки цилиндра 1

a.  Отсоедините разъем E-010 форсунки цилиндра 1.

b.  Поверните замок зажигания в положение ON.

c.  Проверьте напряжение между контактом разъема

форсунки цилиндра 1 и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-010 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

11 - 14 В

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

4

Проверка цепи питания форсунки цилиндра 1

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте предохранитель EF08 и главное реле.

с.   Отсоедините разъем E-023 блока предохранителей

и реле в моторном отсеке.

d.  Проверьте жгут проводов между контактами разъе-

ма форсунки и контактами разъема блока предохра-
нителей и реле в моторном отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-010 (1) - E-023

(C3)

Всегда

Проводимость

имеется

       06

06-84



Проверка на короткое замыкание

Подключение мультиметра

Условия

Условия проверки

E-010 (1) или E-023 (C3) - «масса»

кузова

Всегда

Отсутствие проводимости

E-010 (1) или E-023 (C3) - «поло-

жительный» вывод аккумулятор-

ной батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (форсунка ци-
линдра 1 – блок предохранителей и
реле в моторном отсеке)

ДА

5

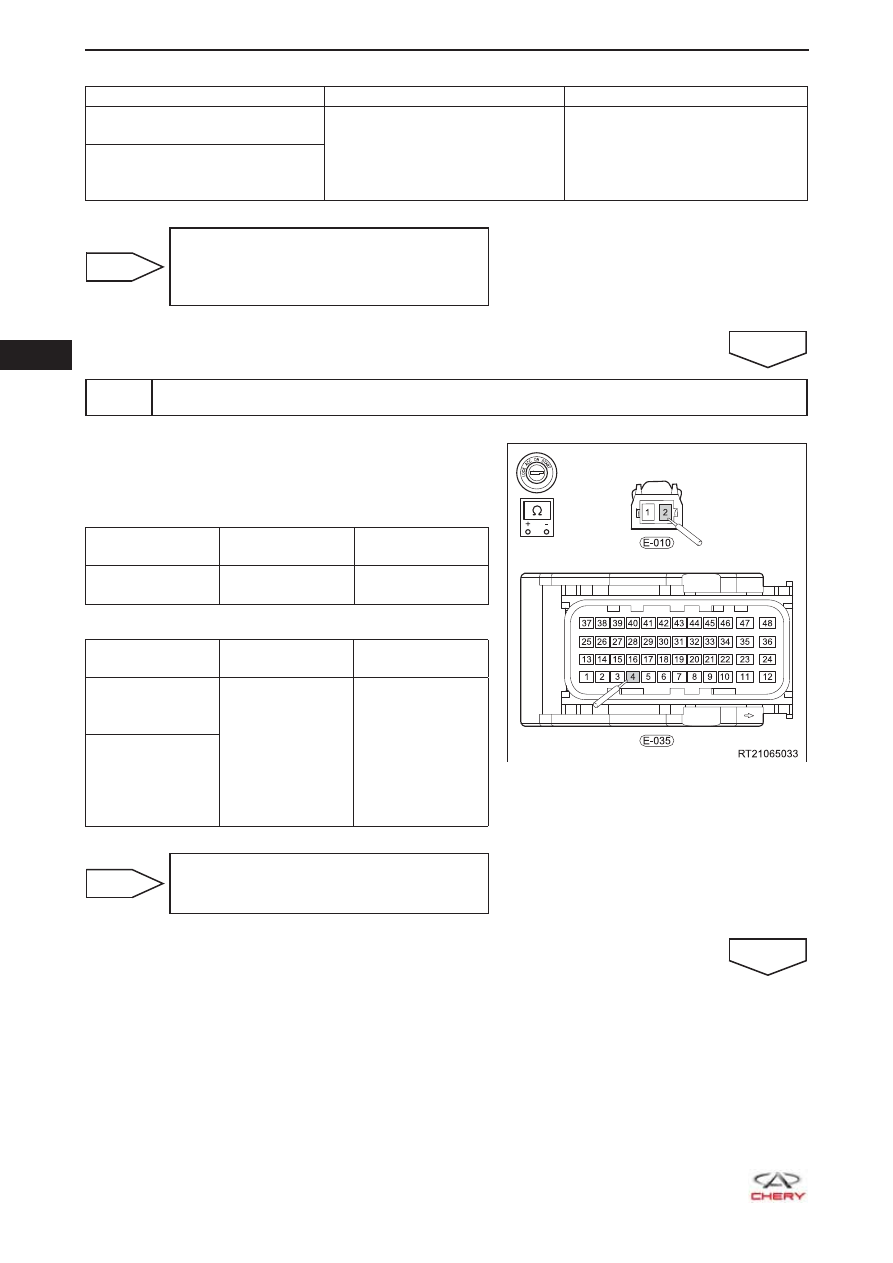

Проверка цепи управления форсунки цилиндра 1

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма форсунки и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-010 (4) - E-035

(4)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-010 (2) или

E-035 (4) - «Мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-010 (2) или

E-035 (4) - «поло-

жительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (форсунка ци-
линдра 1 - блок ECM)

ДА

  06

06-85

6

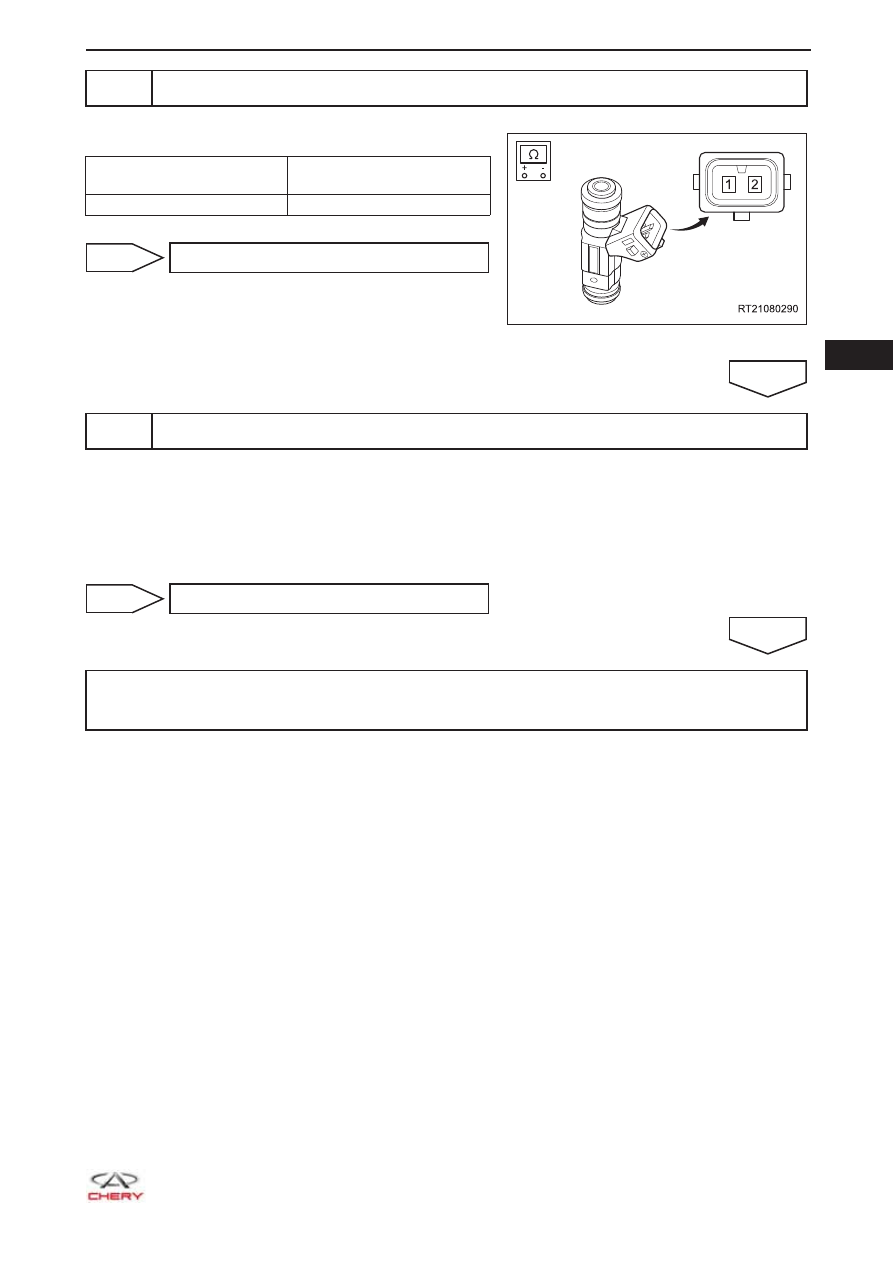

Проверка форсунки цилиндра 1

a.  Проверка сопротивления форсунки цилиндра 1.

Подключение мульти-

метра

Условия проверки

1 - 2

12 Ом (при 20°C)

НЕИСПРАВНОСТЬ



Замена форсунки цилиндра 1

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0201-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
