Chery    QQ    Maintenance Manual                      Transmission System



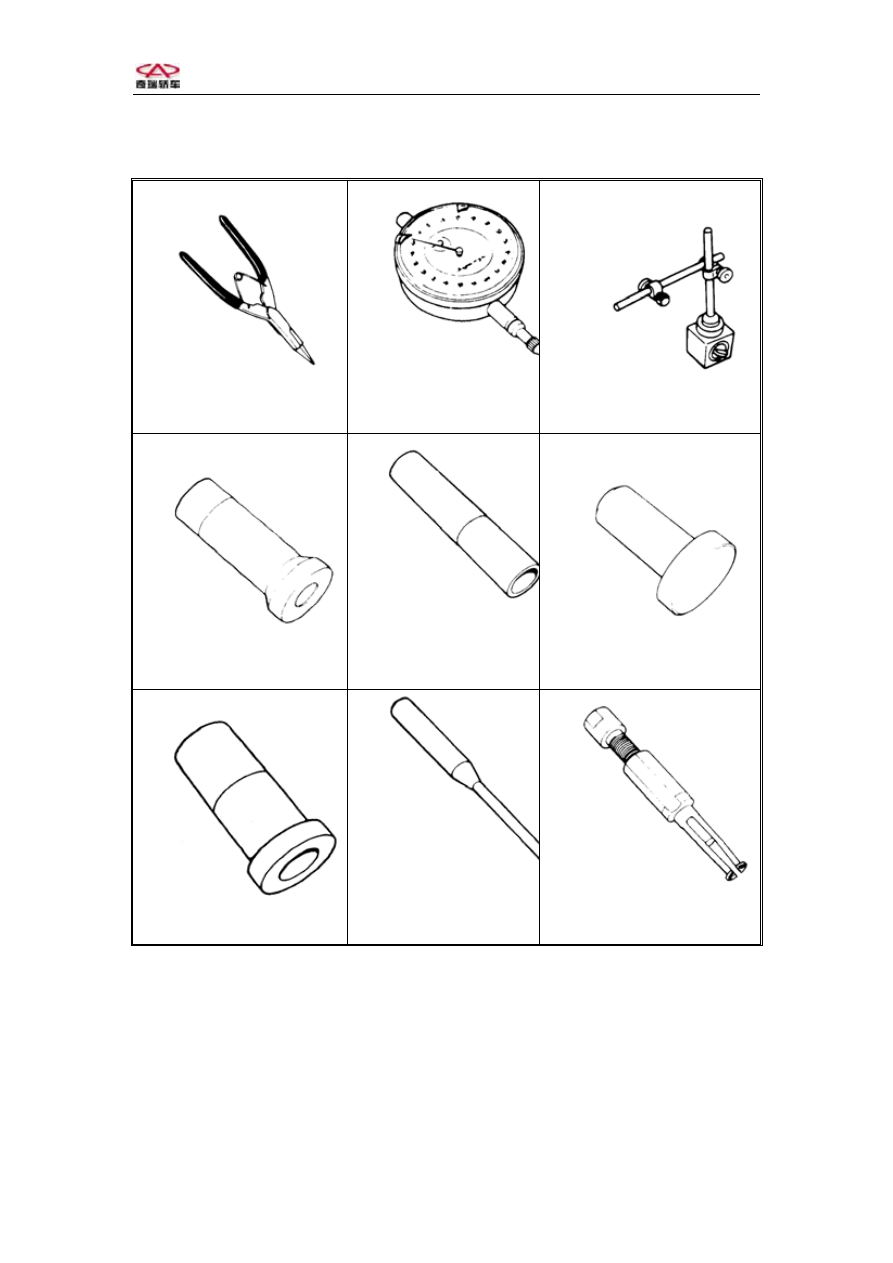

Chapter 5   Special Tools





Snap ring pliers



Dial indicator



Dial indicator bracket

Bearing install  tool



Bearing install

tool



Bearing install  tool

Bearing install  tool



Slotted spring  pin

disassembly  tool

Bearing disassembly

tool

-96-



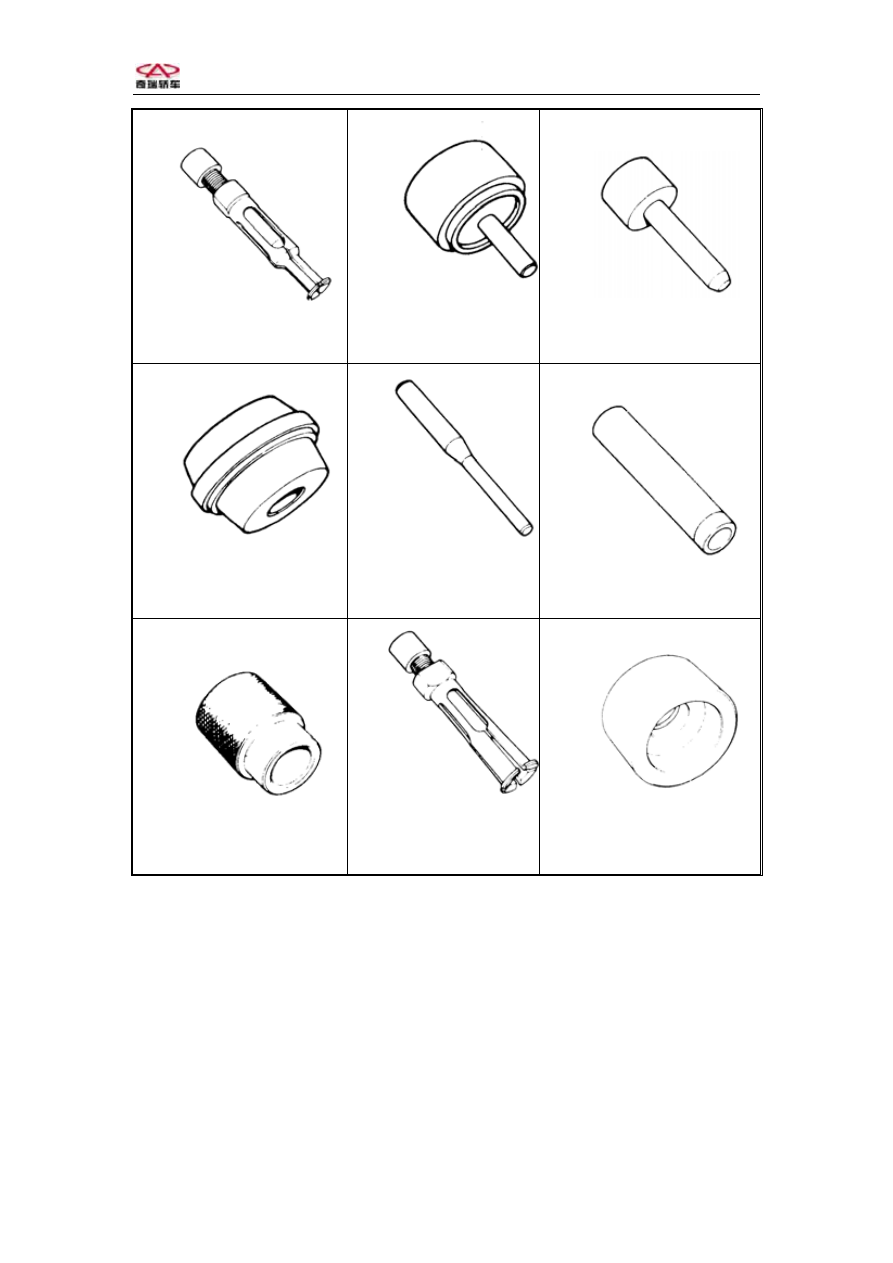

Chery    QQ    Maintenance Manual                      Transmission System





Bearing   tool



Bearing install

tool



Oil  seal install  tool

Bearing outer race install

tool



Slotted spring pin

disassembly  tool



Bearing install  tool



Bearing install  tool



Bearing

disassembly  tool



Spacer disassembly

tool



-97-



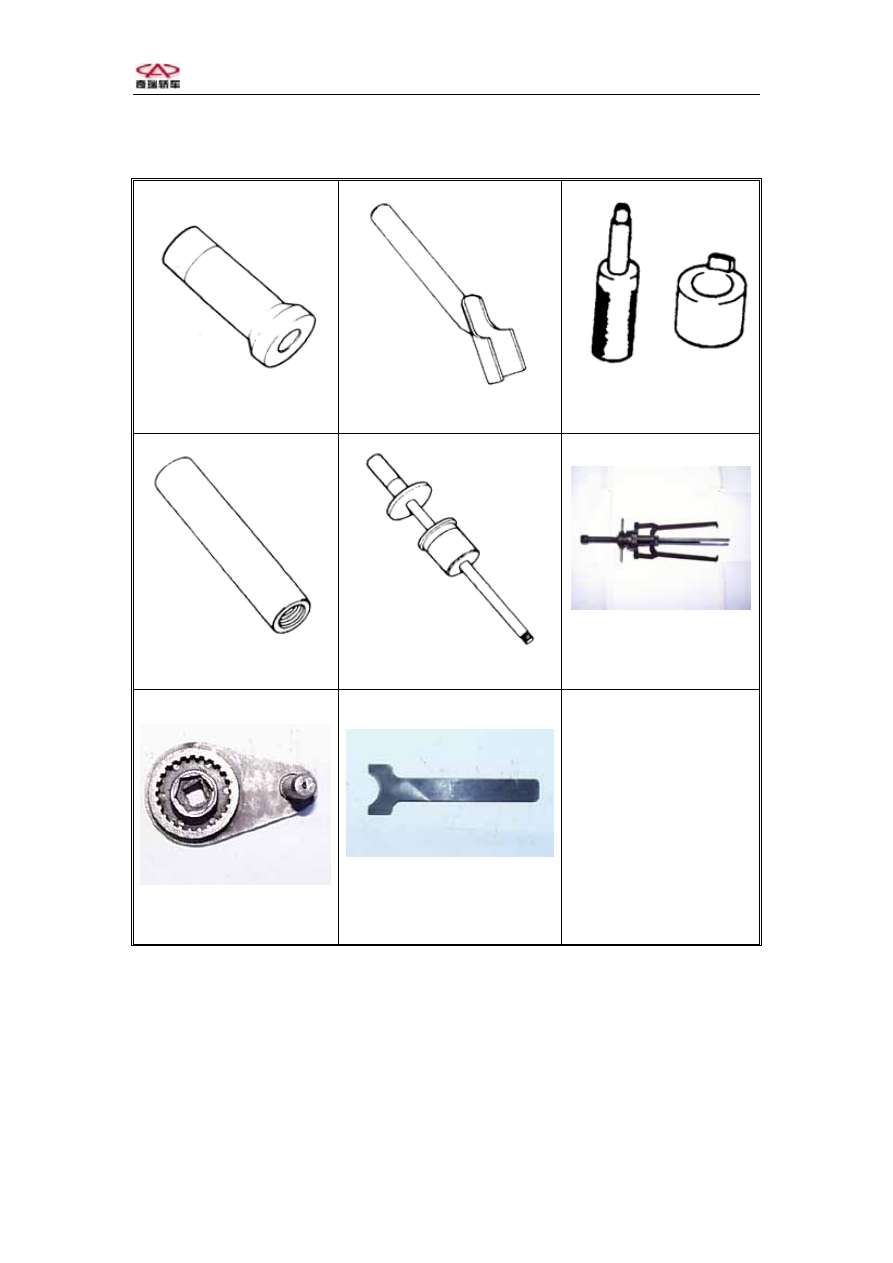

Chery    QQ    Maintenance Manual                  Transmission System









Bearing  install  tool



Spacer disassembly tool

Spacer  disassembly

tool



Handle



Puller slide hammer



Puller



    5th gear lock tool



E-ring  install  tool












-98-



Chery    QQ    Maintenance Manual                  Transmission System







Chapter 6 Driven Shaft



 Cardan joint
This driven shaft is available for the vehicles with manual transaxles.

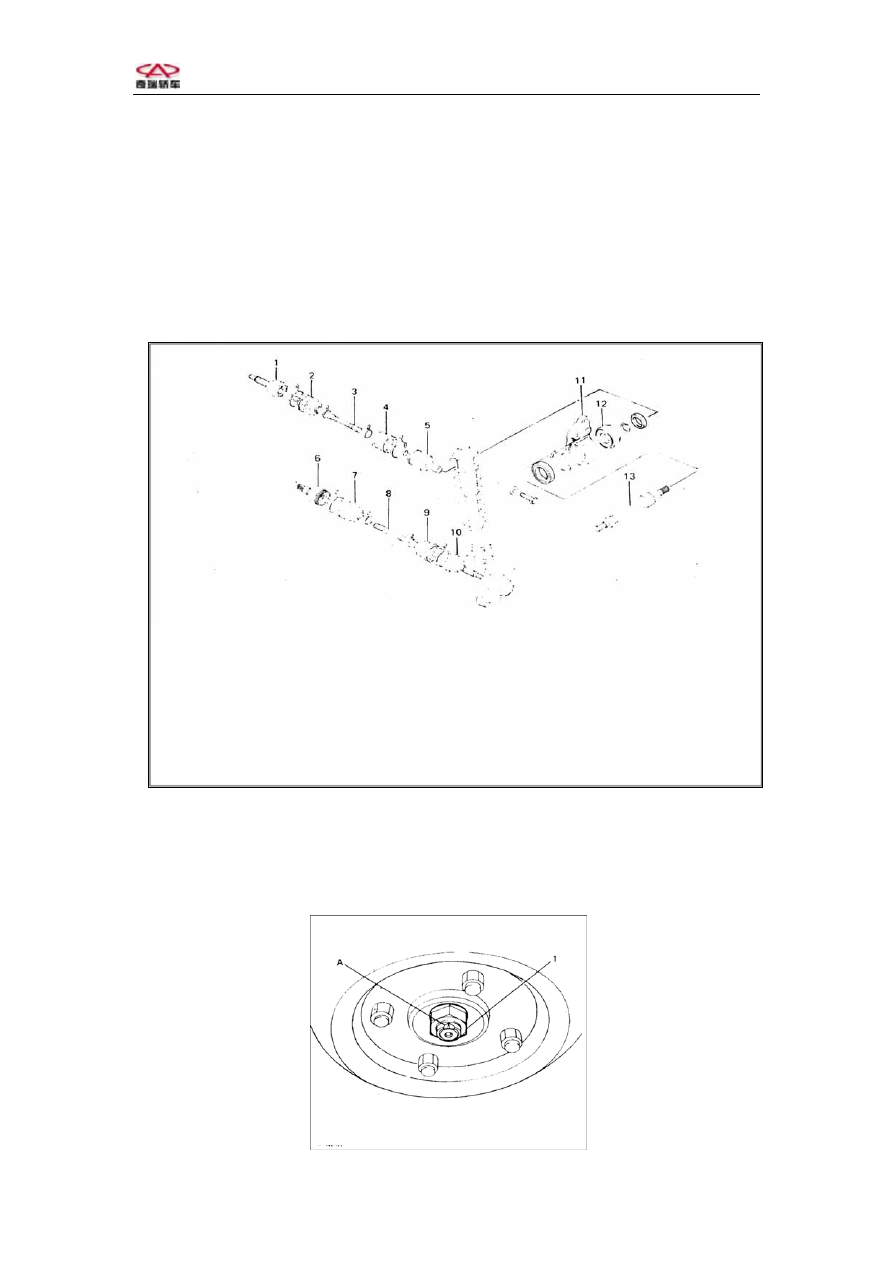

I． Summarization

The front wheel driven shaft adopts cardan joint and the differential.























1.  Wheel  cardan joint (right)         2.   Boot

3.  Driven shaft                                          4.    Boot

5.  Differential cardan joint( right)          6.  Differential cardan joint (left)

7.  Boot                                                      8.    Driven shaft

9.  Boot                                                      10.    Wheel    cardan joint(left)

11. Output  shaft  bearing  race      12. Output  shaft  bearing



II、Disassemble
1. Disassemble the left shaft.

On the ground:
Loosen the rivet, remove the driven shaft nut and gasket    on the Lift



1、Driven    shaft    nut            2、Rivet
