Chery    QQ    Maintenance Manual                      Transmission System



4、Use hammer to knock the spacer 2.
5、Remove the release shaft and return spring .

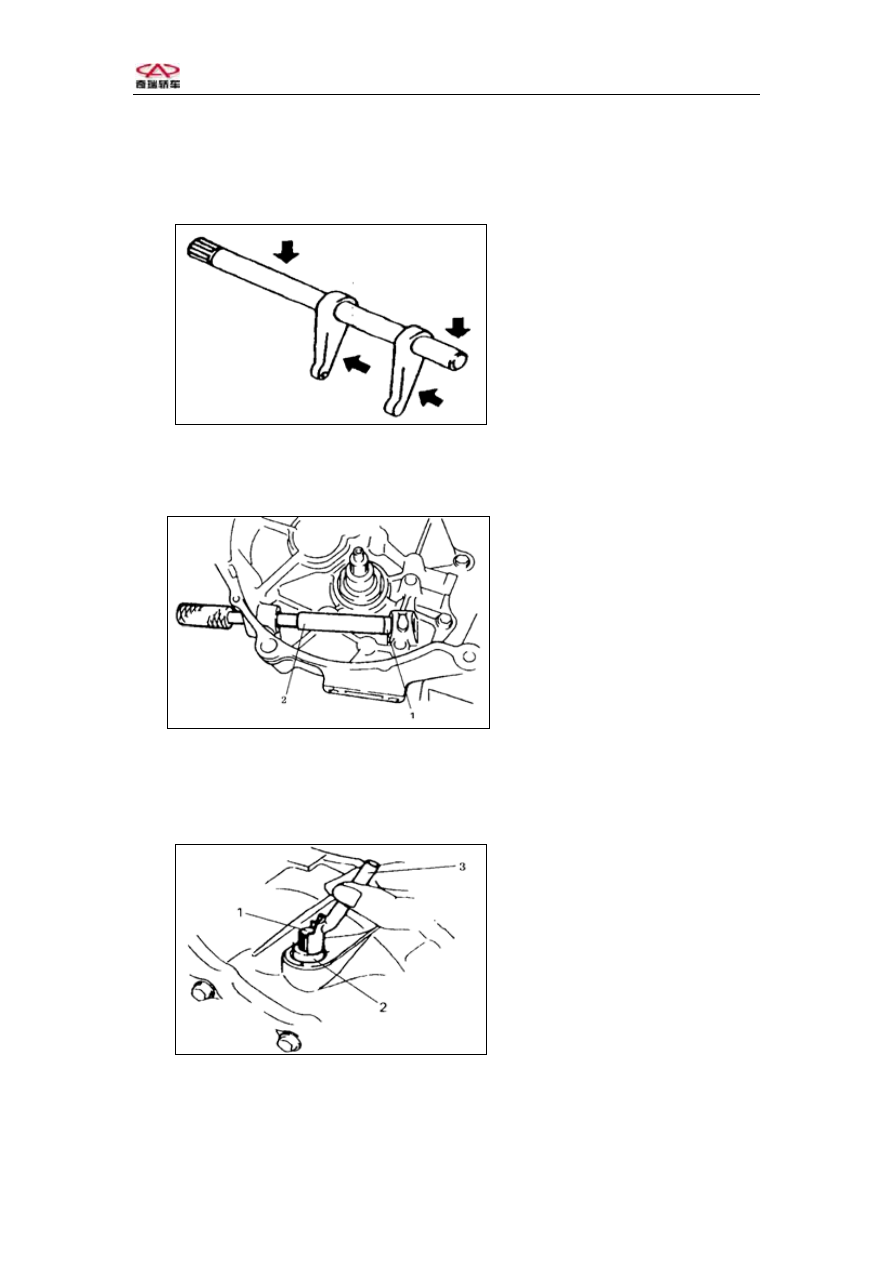

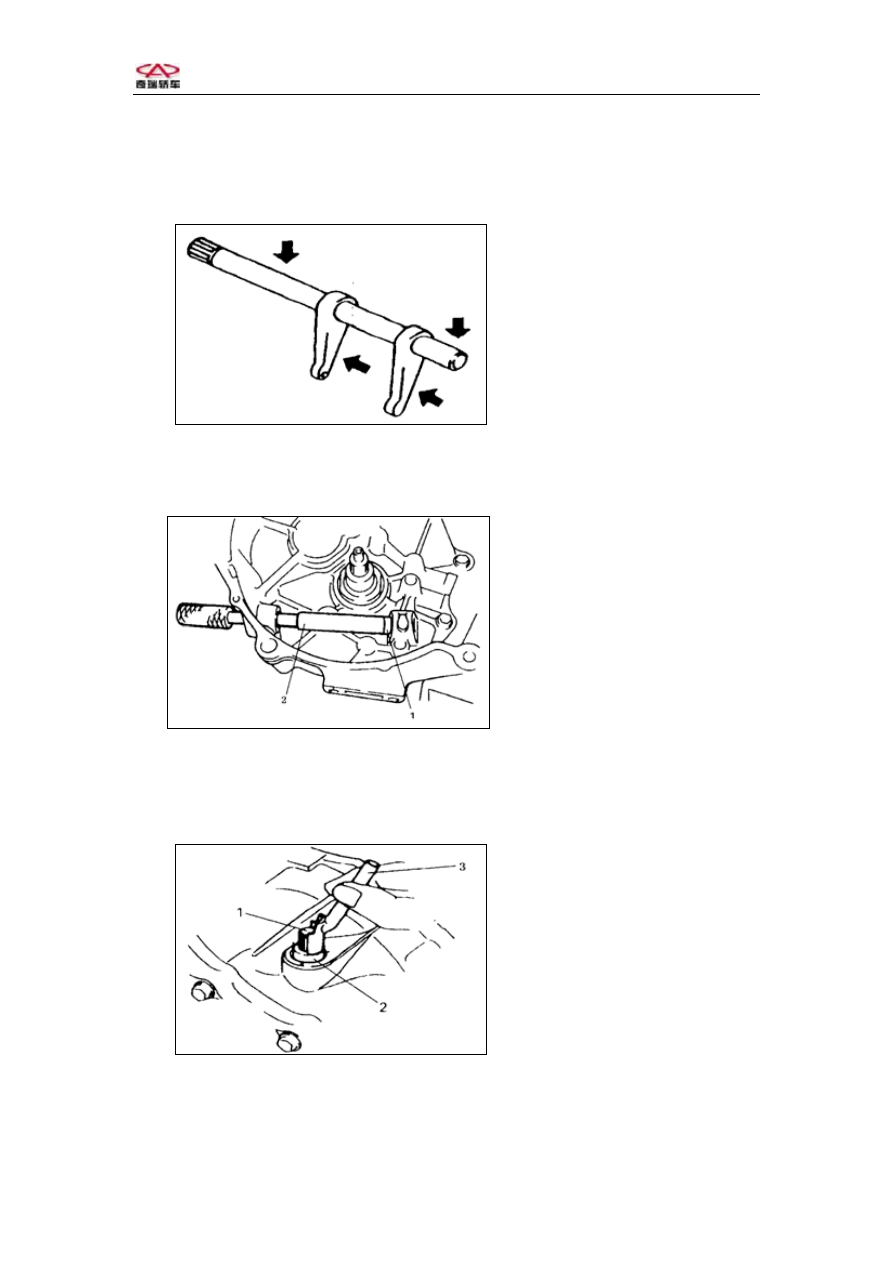

Clutch release shaft  ：
Check if the release shaft and slotted spring pin have been declined and broken.







                                      Fig.3-90






Installation：

1、  Drive in the spacer1and spread lubricant
2、Install the release shaft    and return spring.



1-Spacer1

2-Special tool



Fig.3-91

3、Spread lubricant in the spacer2 and fix it.
4、Spread lubricant on the release shaft oil seal, keep the lip of oil  seal

downward and also keep the oil seal surface equal with the case.




1-Clutch release shaft

2-Release shaft spacer 2

3-Special tool













Fig.3-92




-92-



Chery    QQ    Maintenance Manual                      Transmission System

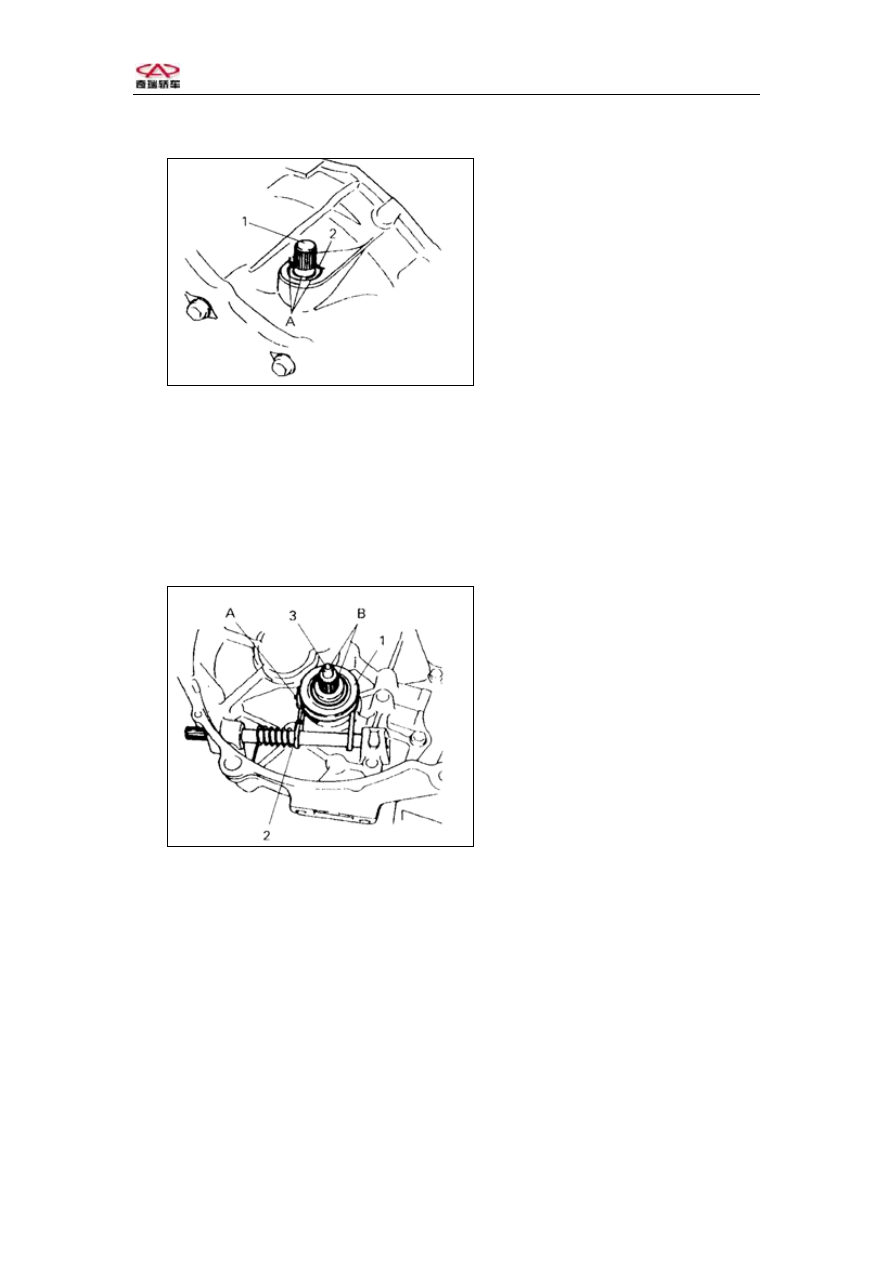

5、Use hammer or special tools to punch 3 small holes.




1-Releaseshaft

2-Oil seal



A  ：Plug



Fig.3-93


6、Hang the return spring.
7、Spread lubricant inside the release bearing and on the release shaft, install the

release bearing.

8、Spread a small quantity of lubricant on the end face of the input shaft splined

hub.





1-Release bearing

2-Release shaft

3-Input shaft

A、B  ：Baste



Fig.3-94


9、Put the marks of clutch fork and release shaft in order, and then screw down

the bolt.










-93-



Chery    QQ    Maintenance Manual                      Transmission System





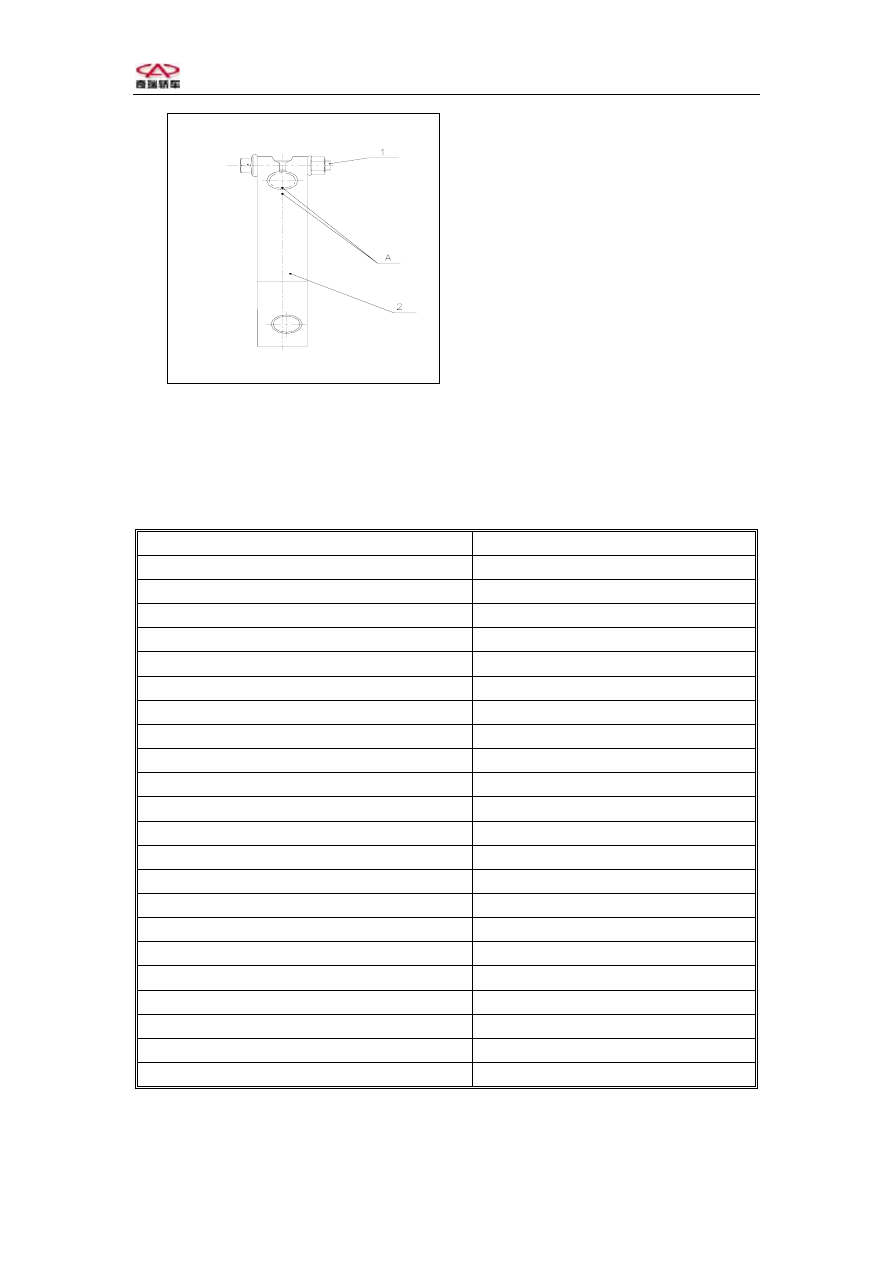

1-Bolt

2-Clutch fork



A  ：Punch



Fig.3-95




Chapter 3    Torque Stated



Position

Torque  （N·m）

Drain plug

18—23

Shift lever bolt

32—36

Shift head bolt

31.5—35.5

Speedometer case bolt

8—12

Shift lever point bolt

10—16

Reverse Shift fork bolt

18—28

Transmission bolt

15—20

Guide case bolt（4） 8—12

Restrict bolt

18—28

Shift    fork shaft point bolt（3） 10—16

Transmission   bolt（14） 15—22

Transmission  baffle  bolt（3） 8—12

Blacket bolt

18—28

Bearing baffle bolt（5） 8—12

Output shaft lock nut

60—80

Gear box bolt（8） 8—12

Filler plug

18—23

Reverse output shaft bolt

18—28

Transmission  oil  baffle-wall bolt（3） 8—12

5

th

 Shift fork bolt

8—12

Oil  baffle-wall bolt

8—12

Clutch  fork nut

10—16





-94-



Chery    QQ    Maintenance Manual                      Transmission System



Chapter 4 Maintenance Materials Needed



Materials Specifications

Use



Lithium 2# lubricant

 Oil seal

 Bearing

 Clutch release bearing

 Clutch Release shaft

Lubricant

Lubricant

 Needle roller bearing

 Gear

Seal glue

（HZ1213Q/320222

YAP02-92）

 Clutch  case and transmission case

surface

 Transmission case  and  gear case

surface

 Transmission case  and  guide

case  surface

Seal



 Filler plug

 Drain plug

Whorl glue

262glue

 5

th

 Shift fork bolt

 Restrict  pin bolt

 Transmission  bolt

 Bracket bolt

 Shift  head bolt
