CHERY SQR7080 EZ Drive SERVICE MANUAL



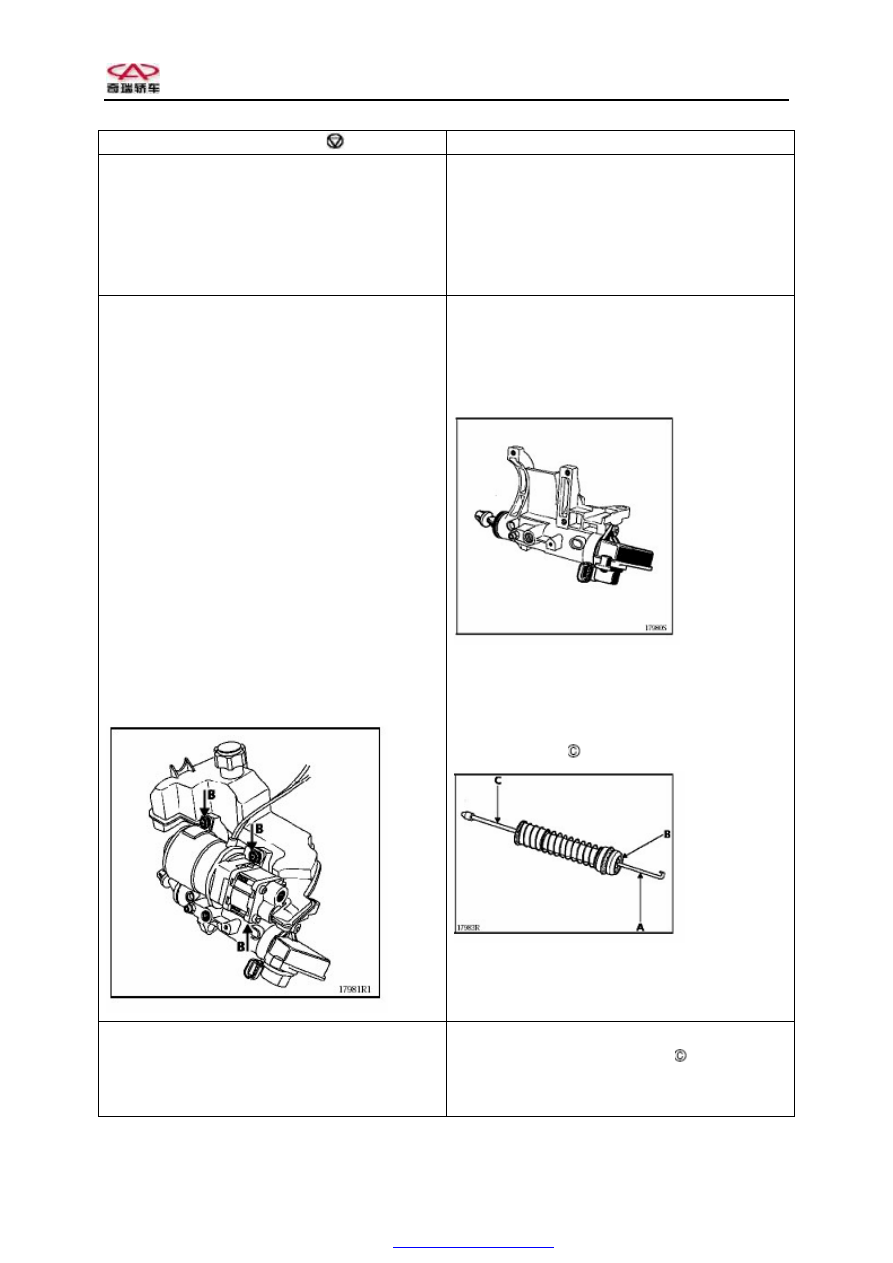

MECHANICAL TRANSMISSION – CLUTCH MODULE

Tightening torque (unit: DAN.M)





Energy storage

4

High-pressure pipeline coupler

1.4

Lifting ring fixing nut

2.1

M8 bolt for electric pump set

2.4

M10 bolt for electric pump set

4.4

M6 bolt for electric pump

1



Before maintaining the entire automated mechanical

transmission, use a special repair tool to remove the

energy storage.



When doing this, comply with the control procedure

described  in  the  section  of  “Removal  of  Pressure

Energy  Storage”.  (Refer  to  the  section  of

"ENERGY STORAGE").



Removal:

It  is  necessary  to  firstly  remove  the  electric  pump

set before the clutch module.

With regard to how to remove the electric pump set,

refer to its removal procedure described on Page 12.

Remove:

-  Oil tank

-  The  pump  through  taking  off  the  three  bolts

(B)



Remove:

-

Sleeve joint

-

Dust boot

-

Clutch  position  sensor  (be  careful  to  not

disconnect the clutch cylinder)



Remove:

-

Spring pin assembly

-

Potentiometer control

-

Piston (B) connector by using a screwdriver

-

Clutch cable





Remove the bushing and washers on the clutch.





Remounting:

-

The clutch cable in the piston



-

Connector (B)

-

Potentiometer control (A)



PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL







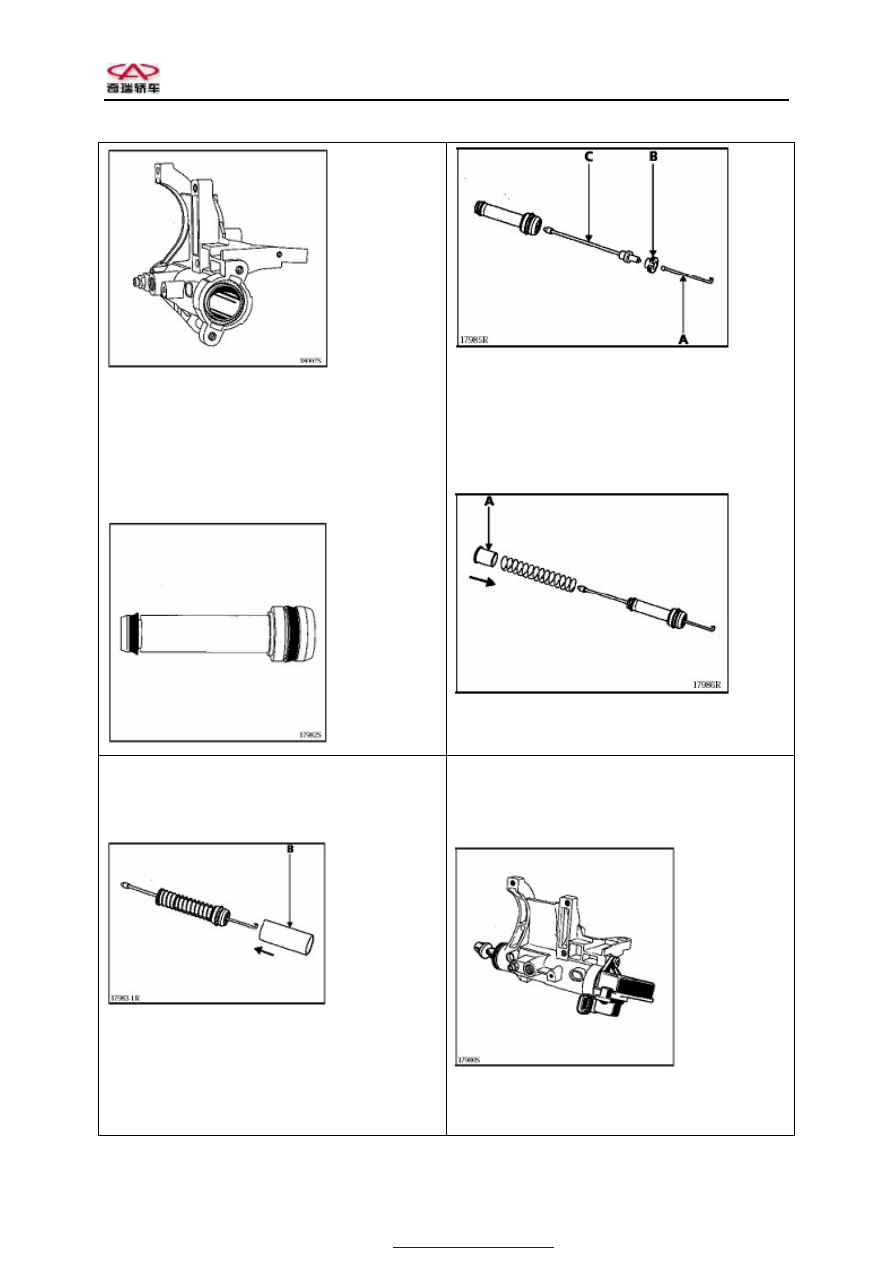

Remounting:

Notice:

Piston  washer  shall  have  a  correct  mounting

direction due to its unusual lip shape.

Ensure that piston washer is in good condition.





Remount:

-

Spring

-

Remount  the  sleeve  on  condition  that  the

compression  spring  is  mounted  in  the  correct

direction so as to damage the piston washer.



Remount  the  sleeve  (B)  on  condition  that  the

lip-shaped  washer  is  mounted  in  the  correct

direction so as to not be damaged.



Remount:

-

Sleeve/piston assembly in the clutch module

-

Seal washer



Remount:

-

Dust boot

-

Sleeve stop ring





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





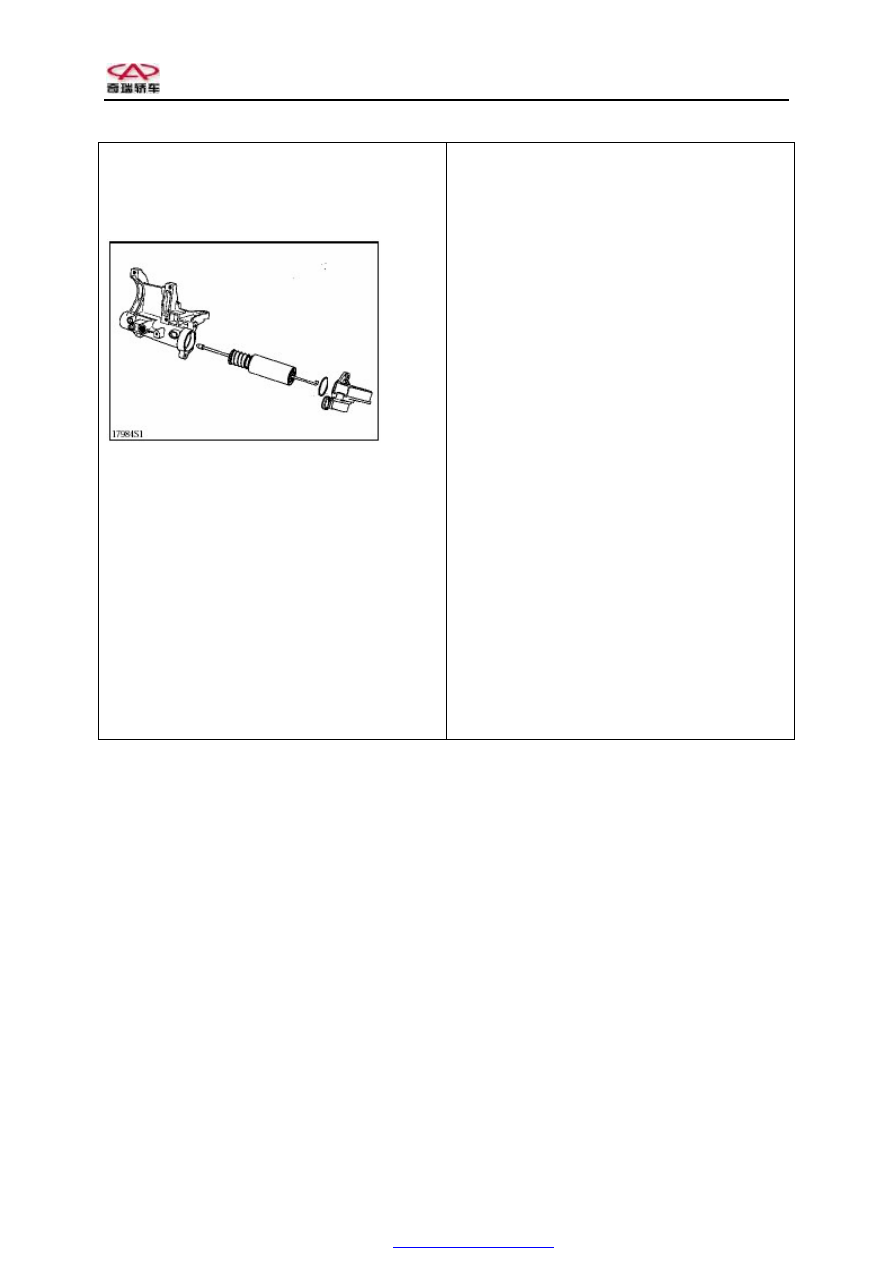

Fix the potentiometer

Tighten  the  potentiometer  into  the  clutch  module

through the compression spring.







Carry  out  the  following  steps  according  to  the

opposite sequence.

Fill  the  ELF  RENAULT  MATIC  D3  SYN

DEXRON oil to the degree that the oil level is 32 to

38 mm higher than the lowest mark line.

Perform  the  corresponding  test  by  using  a  special

tool.  (Refer  to  the  page  21-36  of  section  “special

requirements  on  change  of  system  parts  and

components of KIT electrically controlled hydraulic

system”)

Oil filling into oil tank

The  mark  shown  on  the  oil  tank  is  the  lowest

standard.

Carry  out  the  energy  storage  removal  procedure.

Make  sure  that  the  oil  level  is  32  to  38  mm  higher

than the lowest mark line.

Important tip:

The oil level will be at the position indicated by the

mark  line  (MIN)  when  the  energy  storage  has  been

fully inflated (15 seconds after ignition).





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL



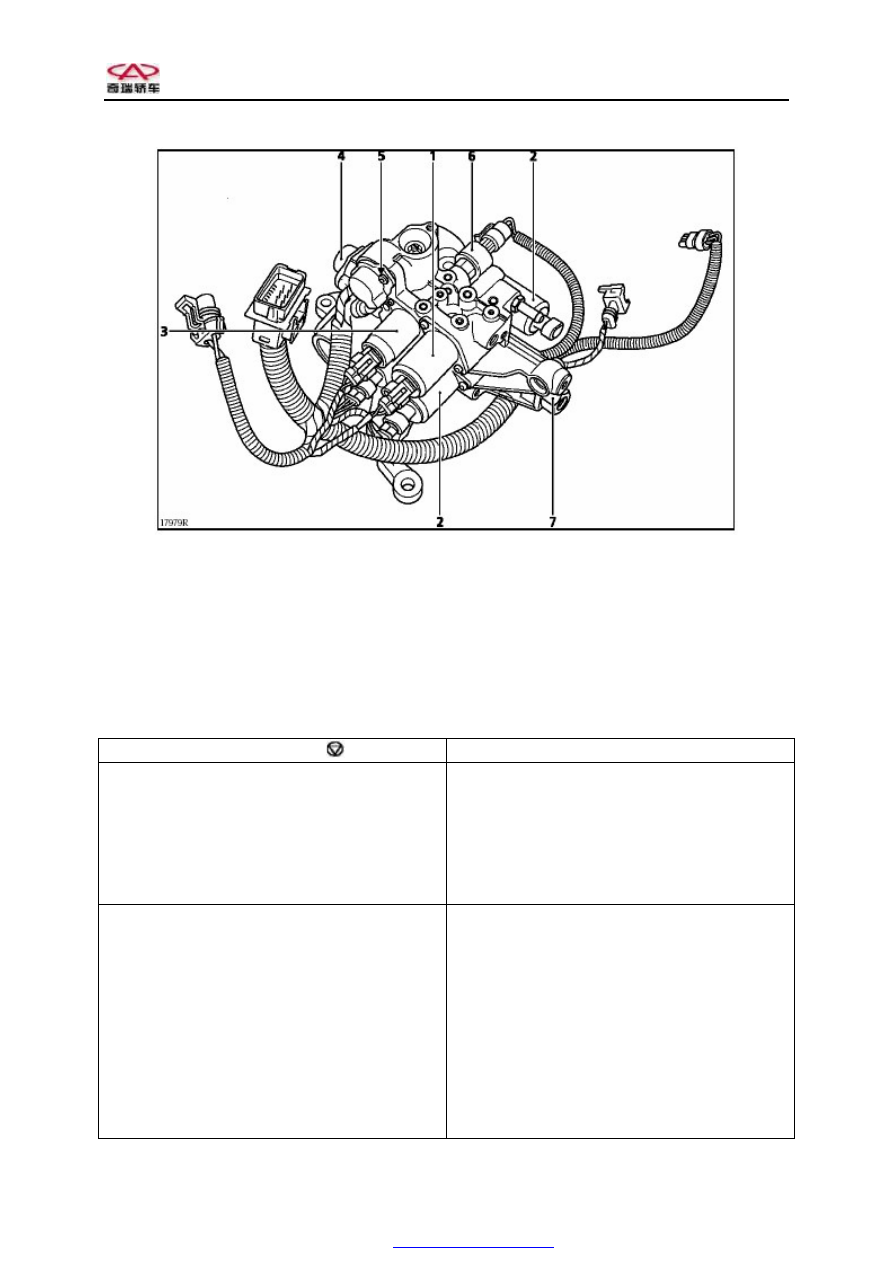

MECHANICAL TRANSMISSION – DRIVE MECHANISM MODULE



Instruction of part and component:

1.  Electromagnetic valve for clutch

2.  Electromagnetic valve for gear engagement

3.  Electromagnetic valve for gear position selection

4.  Engagement position sensor

5.  Gear position sensor

6.  Pressure sensor

7.  High-pressure filter

Tightening torque (unit: DAN.M)





Drive module pin

0.8

Drive module nut

2.1

Electromagnetic valve bolt

0.4

Control shaft cover bolt

0.6

High-pressure pipeline coupler

1.4

Energy storage

4



Remarks:

Before

maintaining

the

entire

automated

mechanical transmission, use a special repair tool

to  remove  the  energy  storage.  (Refer  to  the

section of “Energy Storage”).

Remove:

–

Battery

–

Air casing

–

Electronic injection computer

–

Clutch cylinder fasteners

–

High-pressure pipeline

–

Low-pressure pipeline

–

Oil tank

–

Left headlight

–

Wheels

–

Lamp  used  to  indicate  that  left  wheel  is

stuck in mud

–

Transmission weight

Mount the engine support MOT.1453
