CHERY SQR7080 EZ Drive SERVICE MANUAL



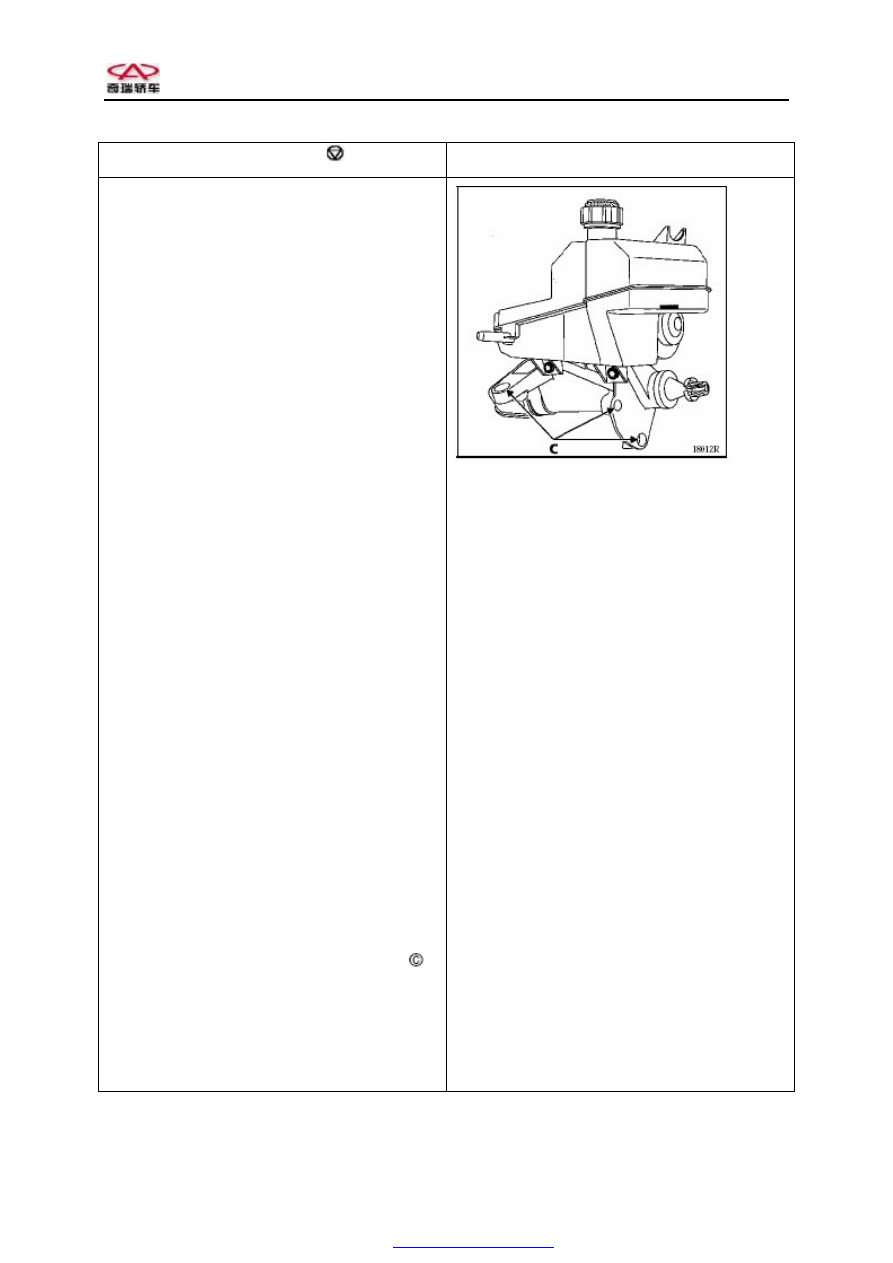

MECHANICAL TRANSMISSION – ELECTRIC PUMP SET

Tightening torque (unit: DAN.M)





M8 bolt for electric pump set

2.4

M10 bolt for electric pump set

4.4

High-press pipeline coupler

1.4

Energy storage

4

Remarks:

Before maintaining the entire automated mechanical

transmission, use a special repair tool to remove the

energy  storage.  (Refer  to  the  section  of  “ENERGY

STORAGE”).

Removal:

Remove the battery.

Use the injector to evacuate the oil tank.

Remove:

-  The battery

-  The air casing

Disconnect the clutch cable

Remove the electronic injection computer.

Remove:

-  High-pressure pipeline

-  Low-pressure pipeline

-  Connectors

-  Fasteners on the transmission housing

-  Energy storage

-  Three fixing bolts for electric pump set











Remounting:

Carry out the remounting procedure that is opposite

to the removal procedure.

Fill  the  ELF  RENAULT  MATIC  D3  SYN

DEXRON oil to the degree that the oil level is 32 to

38 mm higher than the lowest mark line.

Perform  the  corresponding  test  by  using  a  special

tool.  (Refer  to  the  page  21-36  of  section  “special

requirements  on  change  of  system  parts  and

components of KIT electrically controlled hydraulic

system”)

Oil filling into oil tank

The  mark  shown  on  the  oil  tank  is  the  lowest

standard.

Carry  out  the  energy  storage  removal  procedure.

Make  sure  that  the  oil  level  is  32  to  38  mm  higher

than the lowest mark line.

Important tip:

The oil level will be at the position indicated by the

mark  line  (MIN)  when  the  energy  storage  has  been

fully inflated (15 seconds after ignition).



PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL



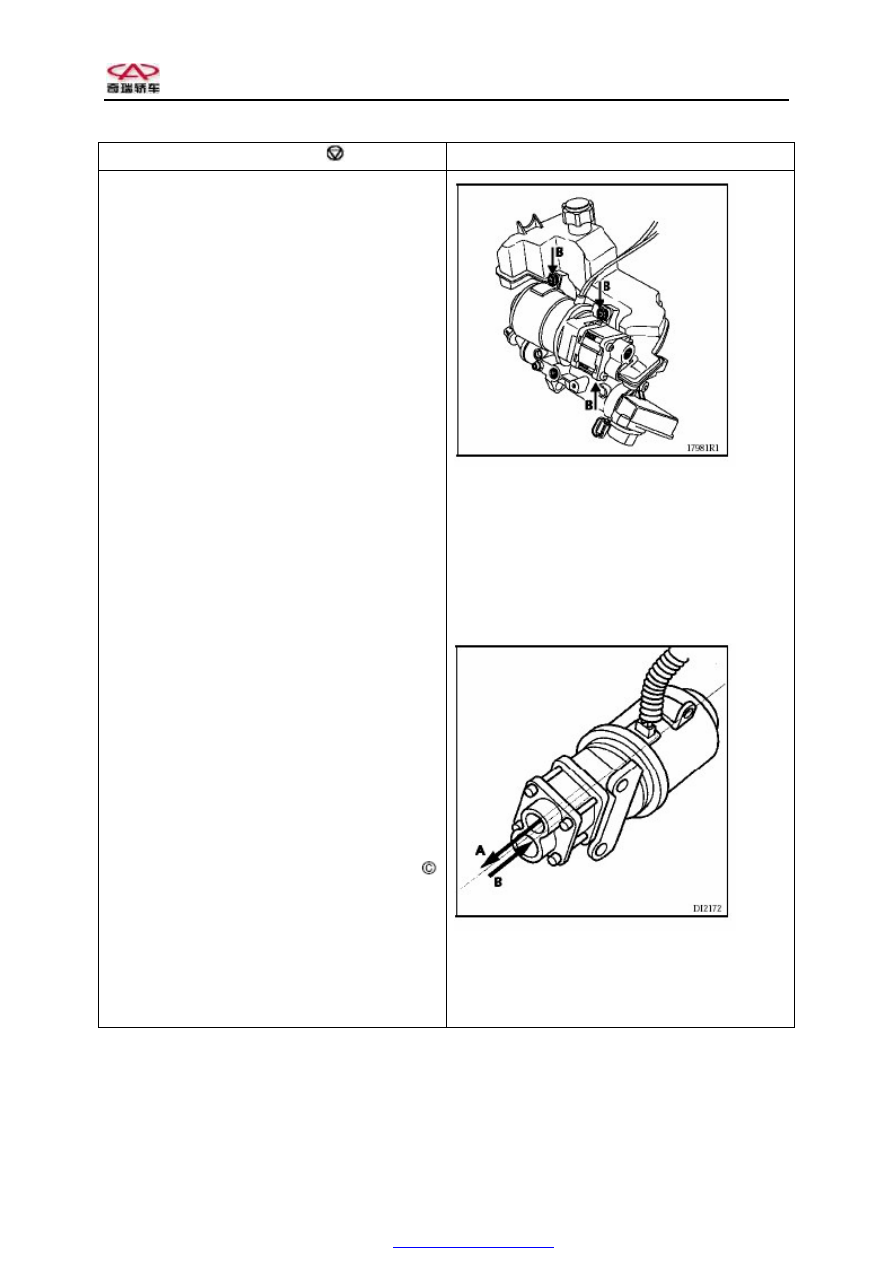

MECHANICAL TRANSMISSION – PUMP

Tightening torque (unit: DAN.M)





M8 bolt for electric pump set

2.4

M10 bolt for electric pump set

4.4

High-press pipeline coupler

1.4

Energy storage

4

M6 bolt for electric pump

1



Remarks:

Before maintaining the entire automated mechanical

transmission, use a special repair tool to remove the

energy  storage  (refer  to  the  section  of  “ENERGY

STORAGE”).

Removal:

Remove the battery.

Use the injector to evacuate the oil tank.

Remove:

-  The battery

-  The air casing

Disconnect the clutch cable.

Remove:

-  Electronic injection computer

-  High-pressure pipeline

-  Low-pressure pipeline

-  Connectors

-  Fasteners on the transmission housing

-  Energy storage

-  Three  fixing  bolts  for  electric  pump  set



(see the last section)

-  Oil tank

-  Remove  the  pump  through  taking  out  the

three bolts (B)





Remounting:

Carry out the remounting procedure that is opposite

to the removal procedure.

Fill  the  ELF  RENAULT  MATIC  D3  SYN

DEXRON oil to the degree that the oil level is 32 to

38 mm higher than the lowest mark line.



A: press out

B: suck in





PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





Notice:

When you change the electric pump set, it is inevitable to change its relay.

The relay is probably damaged due to frequent ignition, and therefore if so, you shall replace the relay so as

to avoid damaging the new electric pump set.

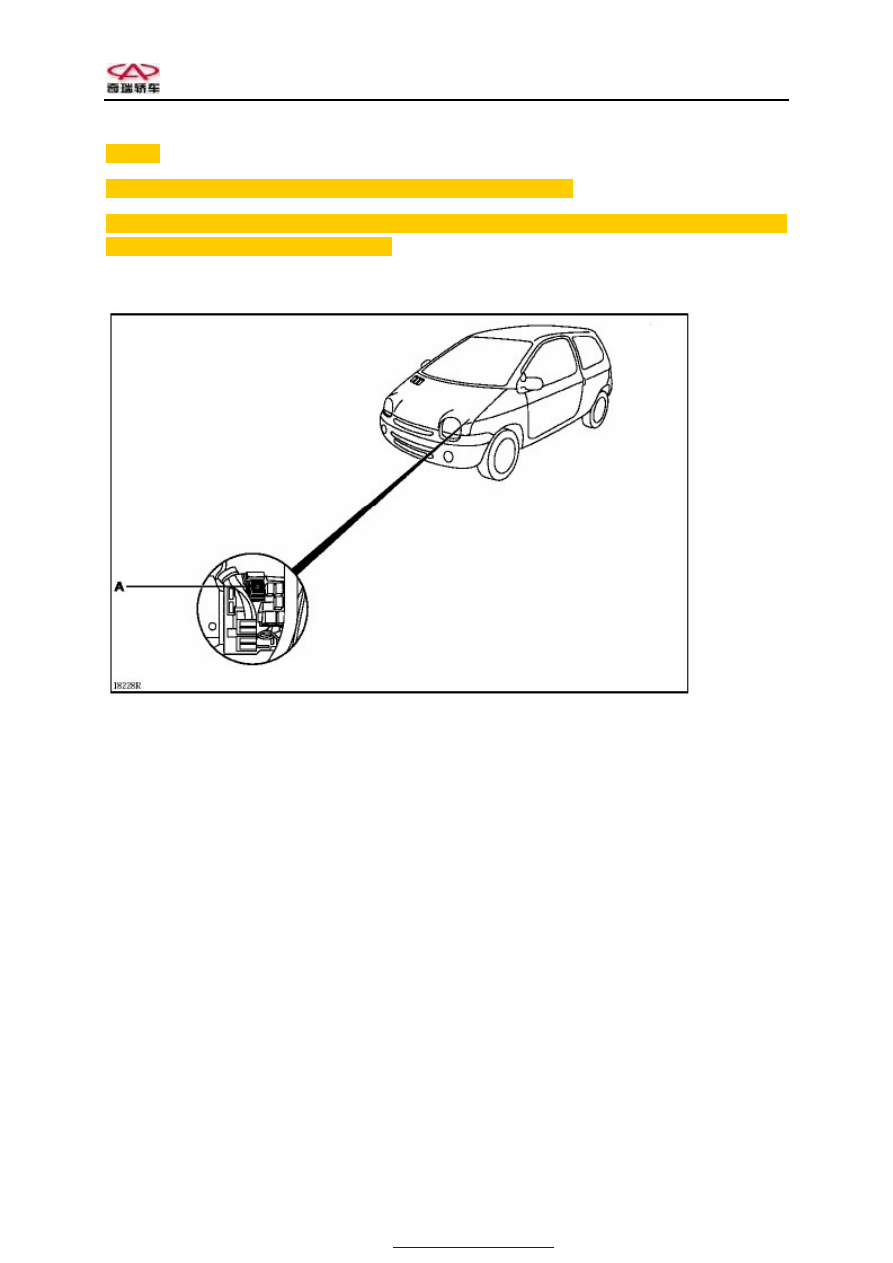

The relay (A) for electric pump set is within the interconnection box in the engine case.



Perform  the  corresponding  test  by  using  a  special  tool.  (Refer  to  the  page  21-36  of  section  “special

requirements on change of system parts and components of KIT electrically controlled hydraulic system”)

Oil filling into oil tank

The mark shown on the oil tank is the lowest standard.

Carry out the energy storage removal procedure. Make sure that the oil level is 32 to 38 mm higher than the

lowest mark line.

Important tip:

The  oil  level  will  be  at  the  position  indicated  by  the  mark  line  (MIN)  when  the  energy  storage  has  been

fully inflated (15 seconds after ignition).

PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL



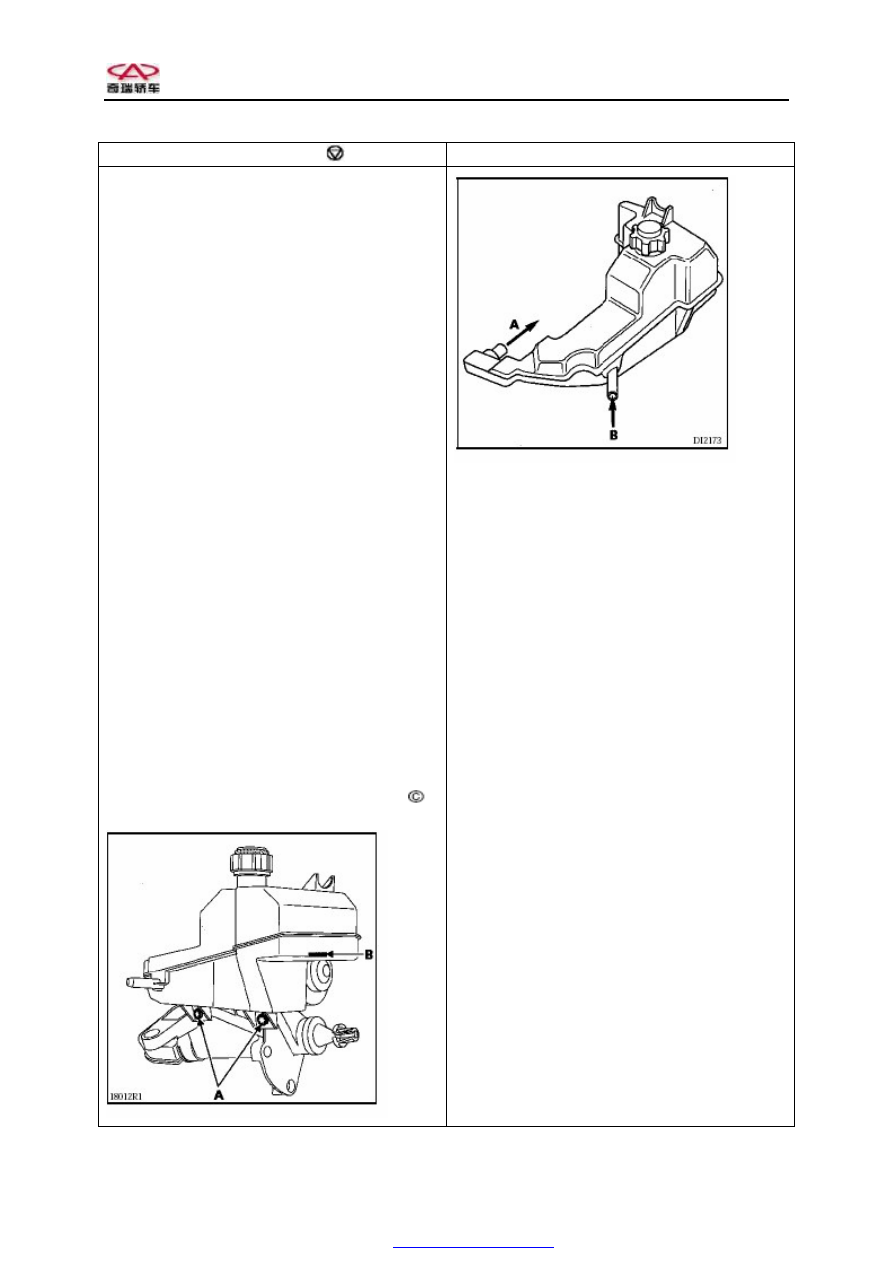

MECHANICAL TRANSMISSION – OIL TANK

Tightening torque (unit: DAN.M)





Energy storage

4

High-pressure pipeline coupler

1.4

Lifting ring fixing nut

2.1

Remarks:

Before maintaining the entire automated mechanical

transmission, use a special repair tool to remove the

energy  storage  (refer  to  the  section  of  “ENERGY

STORAGE”).



Removal:

Remove the battery.

Use the injector to evacuate the oil tank.

Remove:

-  Low-pressure pipeline

-  High-pressure pipeline

-  Transmission housing mounting bracket

-  Energy storage

-  Oil tank fixing bolts (A)

Disconnect the clutch cable.

Remove the electronic injection computer.

Remove:

-  High-pressure pipeline

-  Low-pressure pipeline

-  Connectors

-  Fasteners on the transmission housing

-  Energy storage

-  Three fixing bolts for electric pump set







A: suck in

B: flow back

Remounting:

Carry out the remounting procedure that is opposite

to the removal procedure.

Fill  the  ELF  RENAULT  MATIC  D3  SYN

DEXRON oil to the degree that the oil level is 32 to

38 mm higher than the lowest mark line.

Perform  the  corresponding  test  by  using  a  special

tool.  (Refer  to  the  page  21-36  of  section  “special

requirements  on  change  of  system  parts  and

components of KIT electrically controlled hydraulic

system”).

Oil filling into oil tank

The  mark  shown  on  the  oil  tank  is  the  lowest

standard.

Carry  out  the  energy  storage  removal  procedure.

Make  sure  that  the  oil  level  is  32  to  38mm  higher

than the lowest mark line.

Important tip:

The oil level will be at the position indicated by the

mark  line  (MIN)  when  the  energy  storage  has  been

fully inflated (15 seconds after ignition).
