Chery QQ Service Manual



Mechanical Part of SQR 472Engine



25











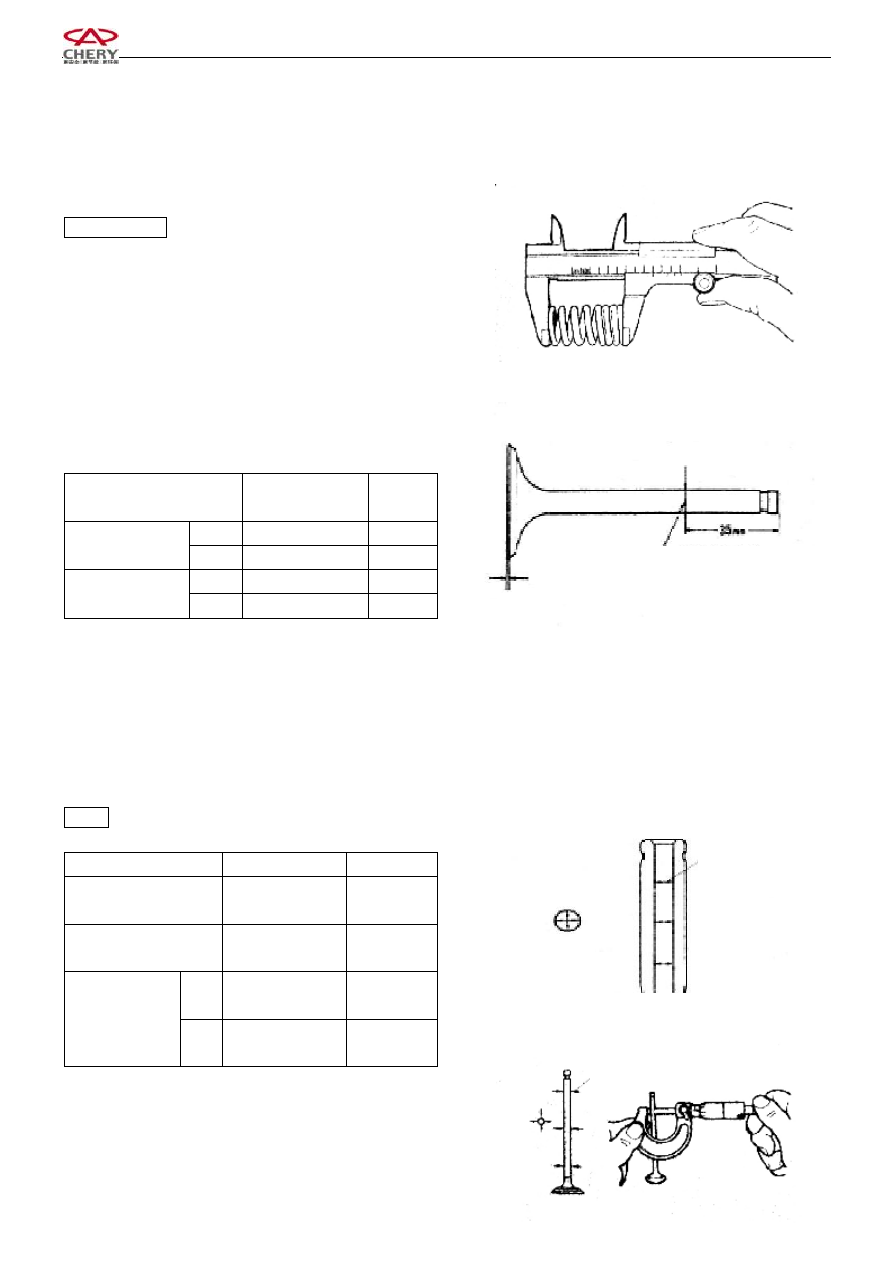

3.2.2    Measure the free state of the spring.

Standard value:  37mm

















3.3    Inspection of valve

3.3.1    Check if it is deformed or abrades.

Inspection of valve                                              Unit: mm

Item

Standard value

Limit:

0.10

IN

0.85～1.41

—

Width of seal

EX

1.07～1.36

—

IN

1.0±0.2

0.75

Thickness of top

of valve

EX

1.0±0.2

0.75







3.3.2    Check the clearance of valve guide and valve stem.

3.3.2.1

Measure the inside  diameter of  valve  guide with

dial  gauge,  the  outer  diameter  of  valve  stem  with

micrometer caliper.

3.3.2.2

Figure out the difference of measured values and

the  clearance.  If  the  clearance  is  beyond  the  specified

value, replace valve or guide.

Notice: As can be seen from the right picture, at measuring

point, work out the clearance of last abrasion part.

Item

Standard value

Limit: 0.10

Valve guide inside

diameter(mm)

φ5.0



—

Valve guide outer

diameter(mm)

φ5.0

—

IN

0.056～

0.020mm

0.07

Clearance

EX

0.066～

0.030mm

0.08



















Thickness

of

Top

Measurement

Position

of

Outer

Diameter

Measurement

Point

Measurement Point

Measurement of Valve Guide Inside Diameter





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



26

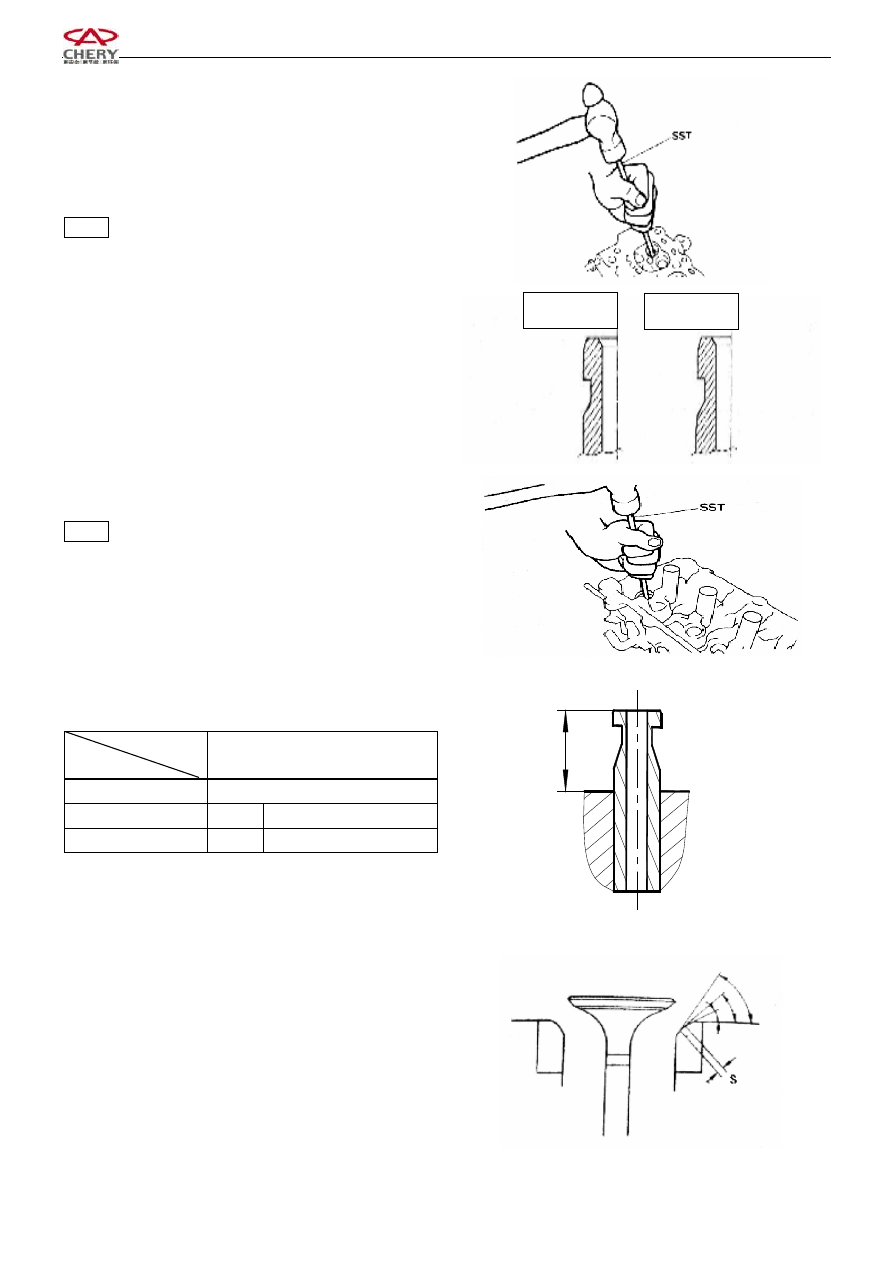

3.3.3

Replacement of valve guide.

3.3.3.1

Heat the cylinder  head  with  hot water to 80-100

℃.

3.3.3.2

Take  out  the  valve  guide  from  one  side  of

combustion chamber with special tool, as can be seen from

the right picture.

Notice:    The  removed  valve  guide  may  not  be  reused.

The  intake  valve  guide  and  the  exhaust  valve  guide  may

not be mis-installed.



















3.3.3.3    Mount  the  new  valve  guide  with  special  tool  at

the place as can be seen from the right picture.

Notice:    strike  the  conduit  slowly  to  the  position  in  the

cylinder head; do not strike too far and be careful for size.













The  height  of  the  part  of  valve  guide  struck  into  the

cylinder head:

Type

Item

EF



GL, ZL, RL, GS, ZS

Height (mm）

IN

13.71±0.25



EX

12.11±0.25

3.3.3.4

Rub the inside diameter with reamer to reach the

standard clearance value.









3.3.4    Assorted surface of valve

3.3.4.1    Spread  with  red  lead  on  the  assorted  surface  of

valve.  Do  not  rotate  the  valve  but  press  lightly  and  check

the assortment and width.















IN Use

EX Use





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



27

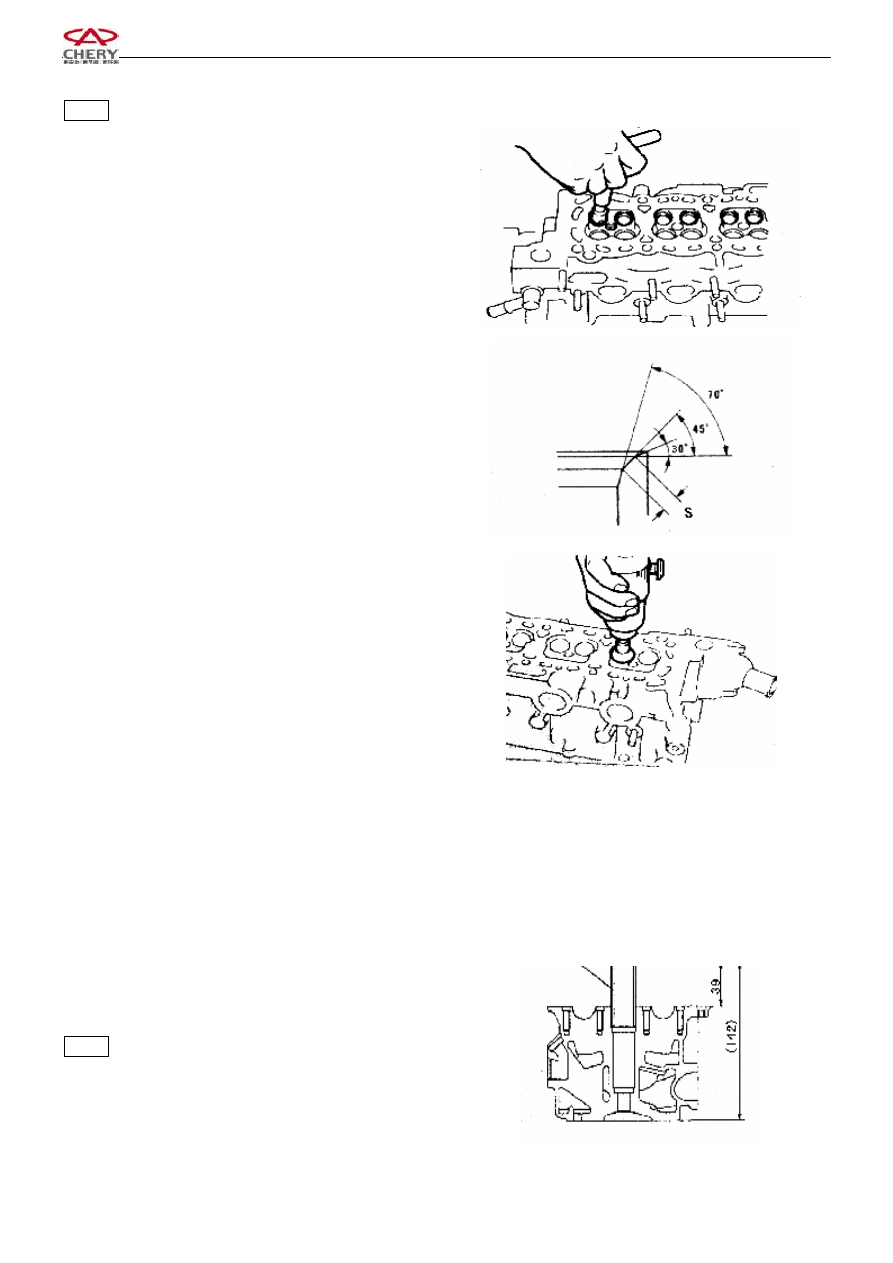

3.3.4.2

Repair of valve seat insert

Notice:    The  repair  of  valve  seat  is  always  conducted  in

the course of the inspection of valve’s fitting position. The

surface repaired should be free from any breakage. Take it

out slowly after the inspection.

















3.3.4.3

45wimble surface is assorted standard value.

3.3.4.4

Inspect the fitting position of the valve. The best

position is the center of the valve. If no the valve should be

adjusted.

3.3.4.5

Cut  wimble  surface  at  the  center  of  assorted

position with inner 70and outer 30





3.3.4.6

Prepare for polishing of valve seal.

















3.4    Assembly of cylinder head

3.4.1    Cylinder head

Pay  attention  to  the  following  for  installing  the  other

auxiliary part of cylinder head:



3.4.2    Protective tube of spark plug

1.    Press  the  protective  tube  of  spark  plug  into  the

protective  tube  hole  on  the  cylinder  head  with  the  special

auxiliary  tool.  Before  pressing,  spread  the  protective  tube

with  sealant.  The  pressing  depth  is  indicated  in  the  right

figure.

Notice:  Pay  attention  to  the  pressing  depth  and  the

uprightness to top of cylinder head when pressing.

During  pressing,  the  protective  tube  can  not  be  deformed,

or leaking will be occurred at the cylinder head cover.





















Protective Tube of Spark Plug





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



28

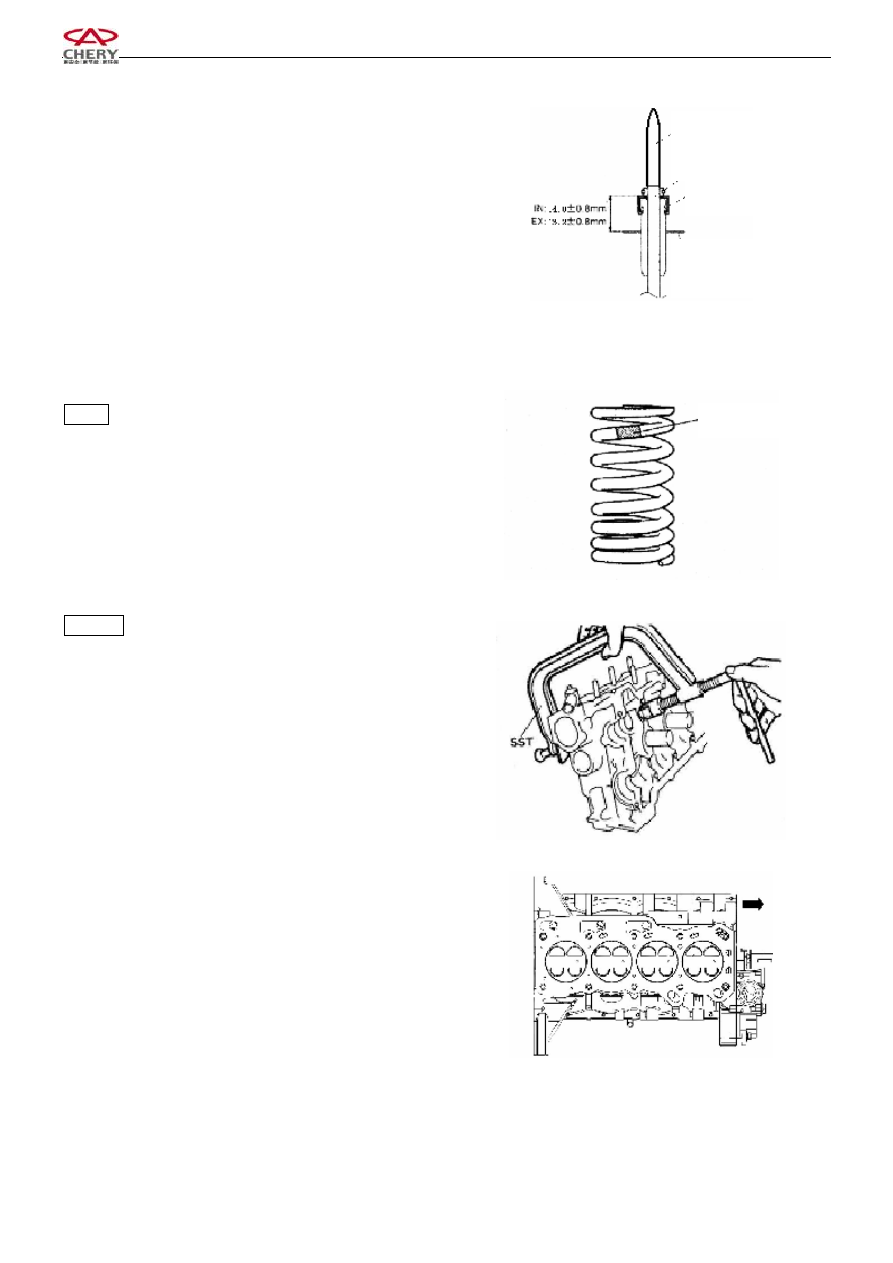

3.4.3

Installation

3.4.3.1

Assembly  of  valve  spring  washer  and  valve  oil

seal

3.4.3.1.1  Clamp  the  special  auxiliary  tool  on  the  top  of

valve stem and spread oil around the auxiliary tool and the

inner of new valve oil seal. Then mount it at the position as

can  be  seen  from  the  picture  and  pull  out  the  mounting

auxiliary tool of valve oil seal.

[Reference]  After being pressed down, the size of

  the oil seal should comply with the value

  indicated in the right figure.







3.4.3.2

Assembly of intake valve and exhaust valve

3.4.3.2.1  Assembly of valve spring.

Notice:  The  painting  is  used  for  recognizing  the  different

suppliers,  so  the  same  engine  should  use  the  valve  spring

with same painting.













3.4.3.3

Assembly of valve keeper

Warning: Operate with goggle for protecting the eyes.

·Be care for spring jumping out.

After assembly of valve spring and its seat, press the valve

spring with special tool and mount the valve keeper.











3.4.3.4

Assembly  of  valve  tappet  and  valve  clearance

adjustment gasket

3.4.3.5

Mount  the  cylinder  head  gasket  and  recognize

the direction of front and back.













3.4.4

Assembly  of  dust  seal  and  cylinder  head



Auxilary Tool of Valve Spring Assembly



Valve



Valve Oil Seal



Assembly Lower Surface of

Valve Spring



Painting
