Chery QQ Service Manual



Mechanical Part of SQR 472Engine



29

assembly

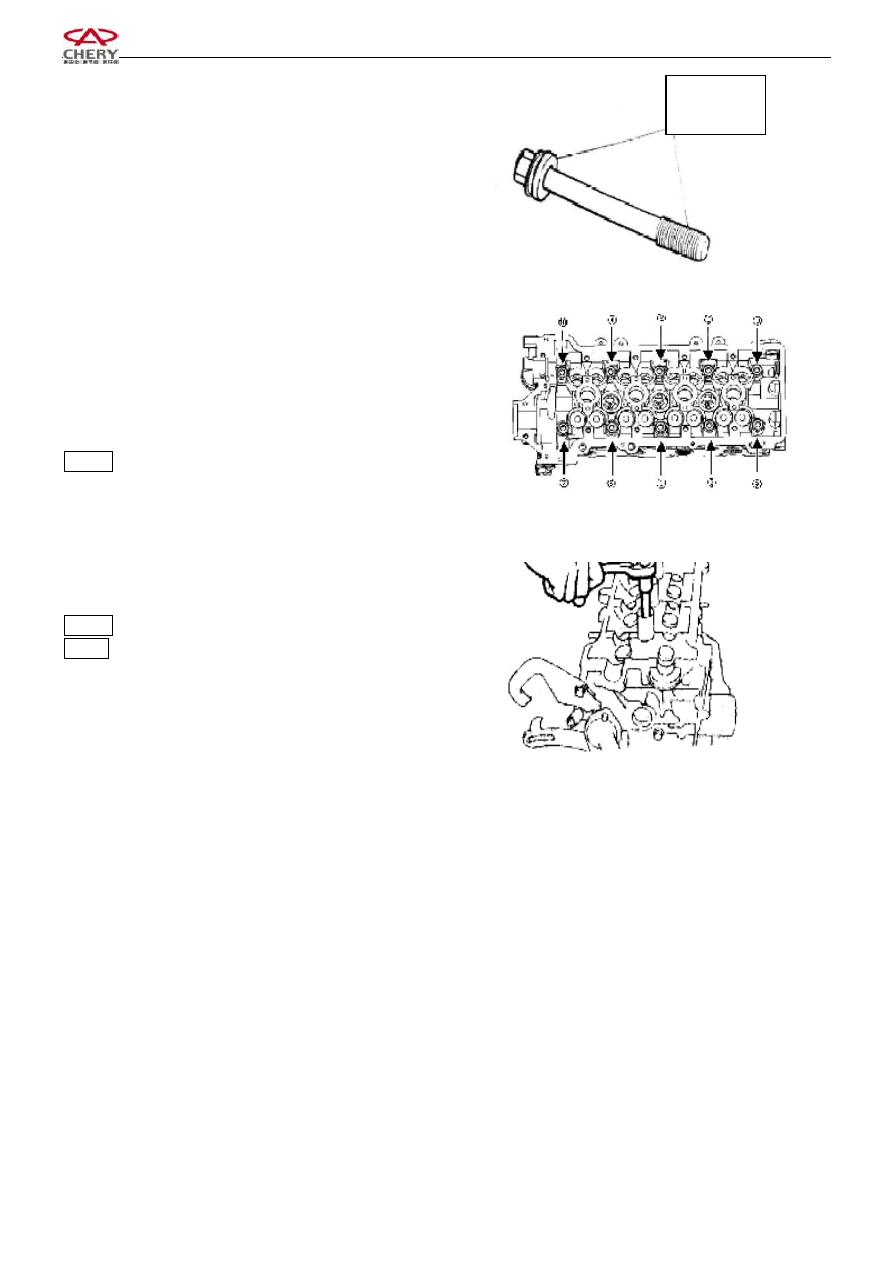

3.4.4.1

Spread  a  little  oil  on  the  flange  side  of  bolt  and

threaded part















3.4.4.2

Tighten  the  cylinder  bolts  in  the  order  indicated

in  the  right  figure  for  3  times  till  the  torque  reaches  the

specified  value.  The  tightening  torque  for  each  time  is  set

forth as follows:

First  time:  30±2Nm;  second  time:  50±3Nm;  third  time:

70±3.5Nm

Torque: 70±3.5N.m











3.4.4.3

Mount spark plug

Torque:  20±1Nm

Notice:    Tools should be vertical to prevent the protective

tube of spark plug from distorting, or the oil will leak.































Oil

Spread

Position





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



30

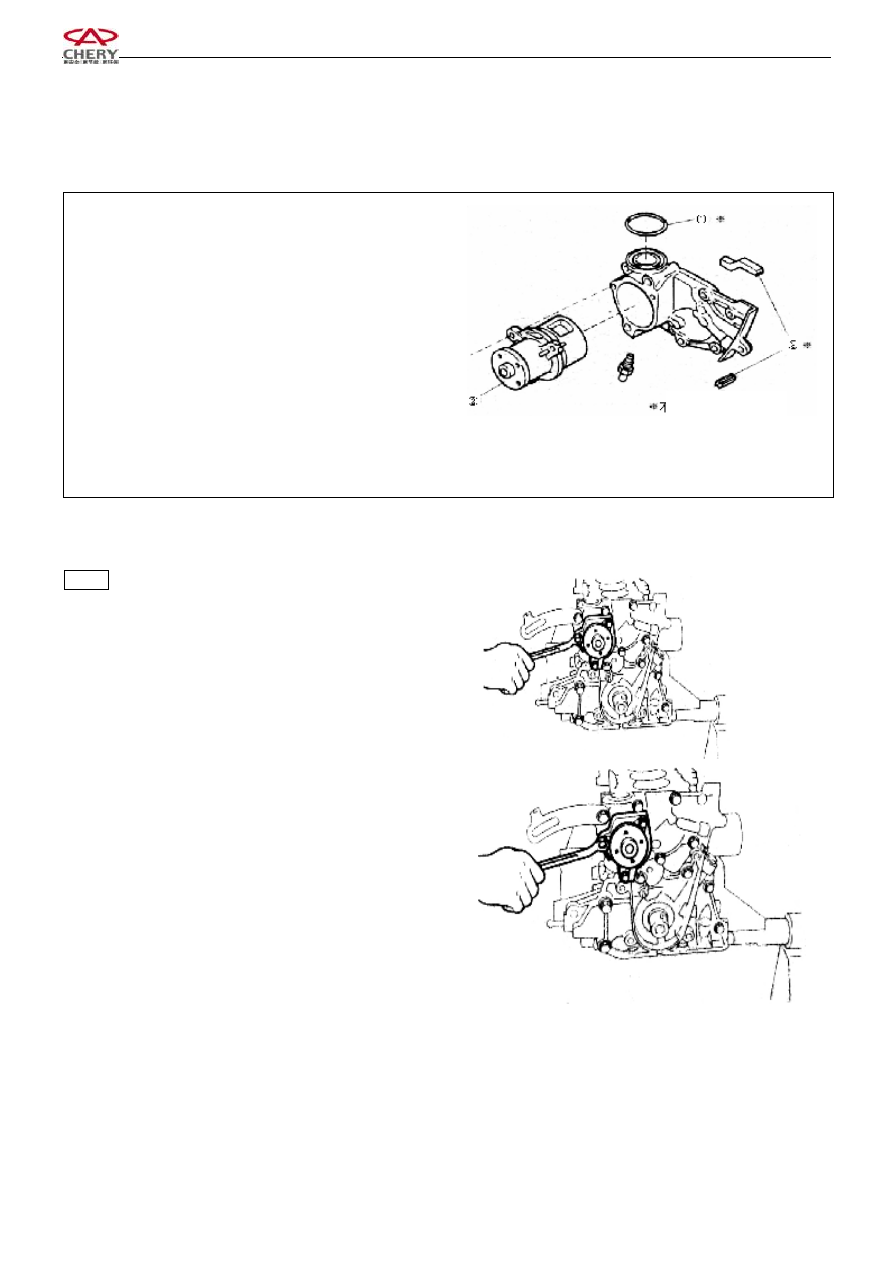

4)  Water Pump

1.  Structure Diagram





①  O-ring (nonreusable)
②  Water pump body
③  Dust seal

2.  Disassembly

2.1.○

1    Disassembly O-ring

Notice:    The O-ring is nonreusable.

2.2  Screw off 3 bolts and disassemble water pump body.





2.3.  Disassembly of dust seal





3.  Cleanup

3.1  Clean water pump joint surface.





4.  Routine Inspection

4.1  Check if it is deformed.

4.2  Rotate  it  with  hand  and  inspect  whether  the  rotor

rotates and is lubricated well.





5  Assembly



5.1  Mount Dust seal.

5.2  Mount Water Pump Body; torque: 25±1.5N.m.

5.3  Mount The New O-ring.











Components

which

may not be reused





Chery QQ Service Manual



Mechanical Part of SQR 472Engine



31

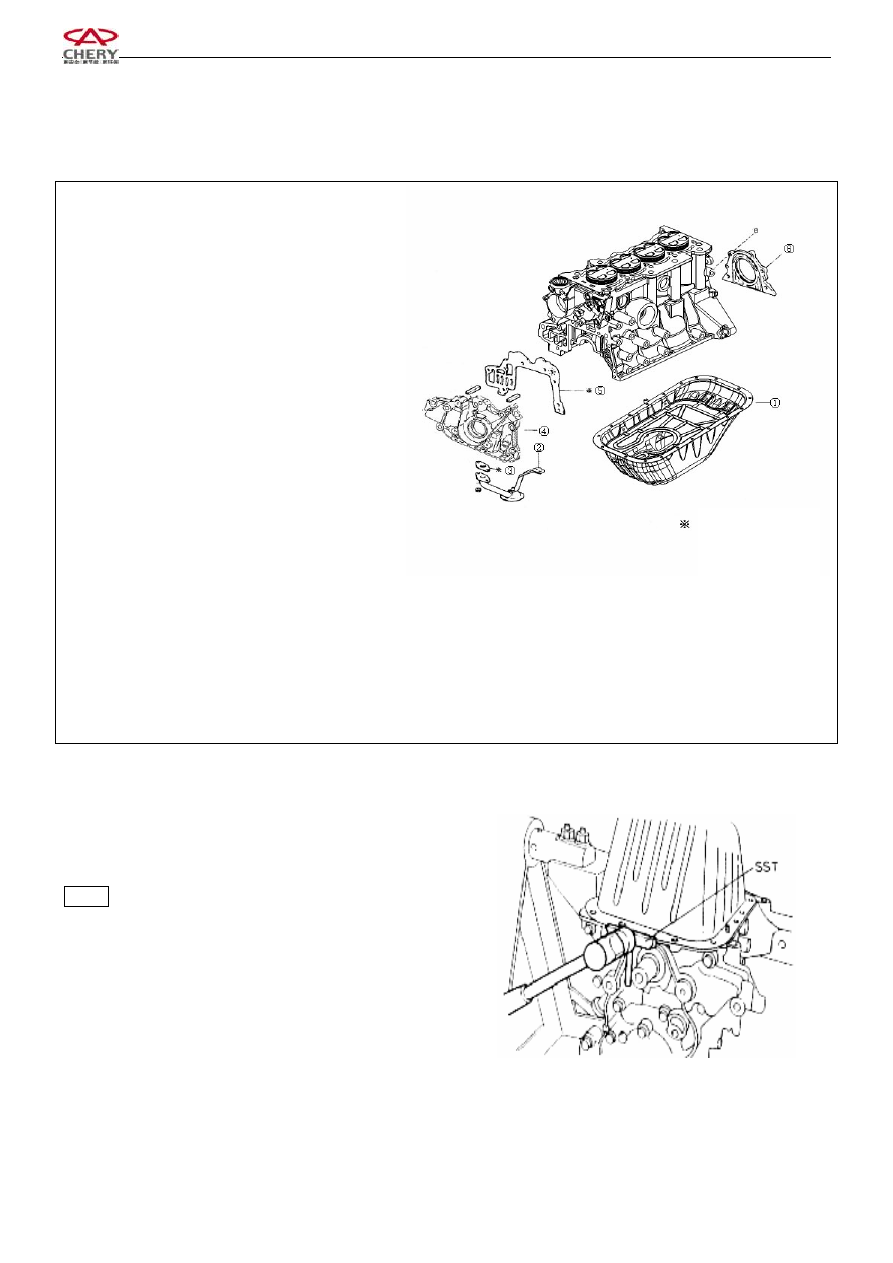

5) Oil Pump

1.  Structure Diagram



 Torq

①

ue for oil pan bolt: 8±2 N.m

 Oil collector

②



 Oil collector spacer (nonreusable)

③



 Oil pump

④



 Oil pump spacer (nonreusable)

⑤



 Rear oil seal bracket

⑥







2  Disassembly

2.1  Screw  off the bolts and nuts, and then remove the oil

pan from the cylinder body with special tool (The engine is

placed on the disassemble shelf upside down).

Notice:    Don’t make the oil pan flange deform.















Components

which

may not be reused





Chery QQ Service Manual



Mechanical Part of SQR 472Engine





32

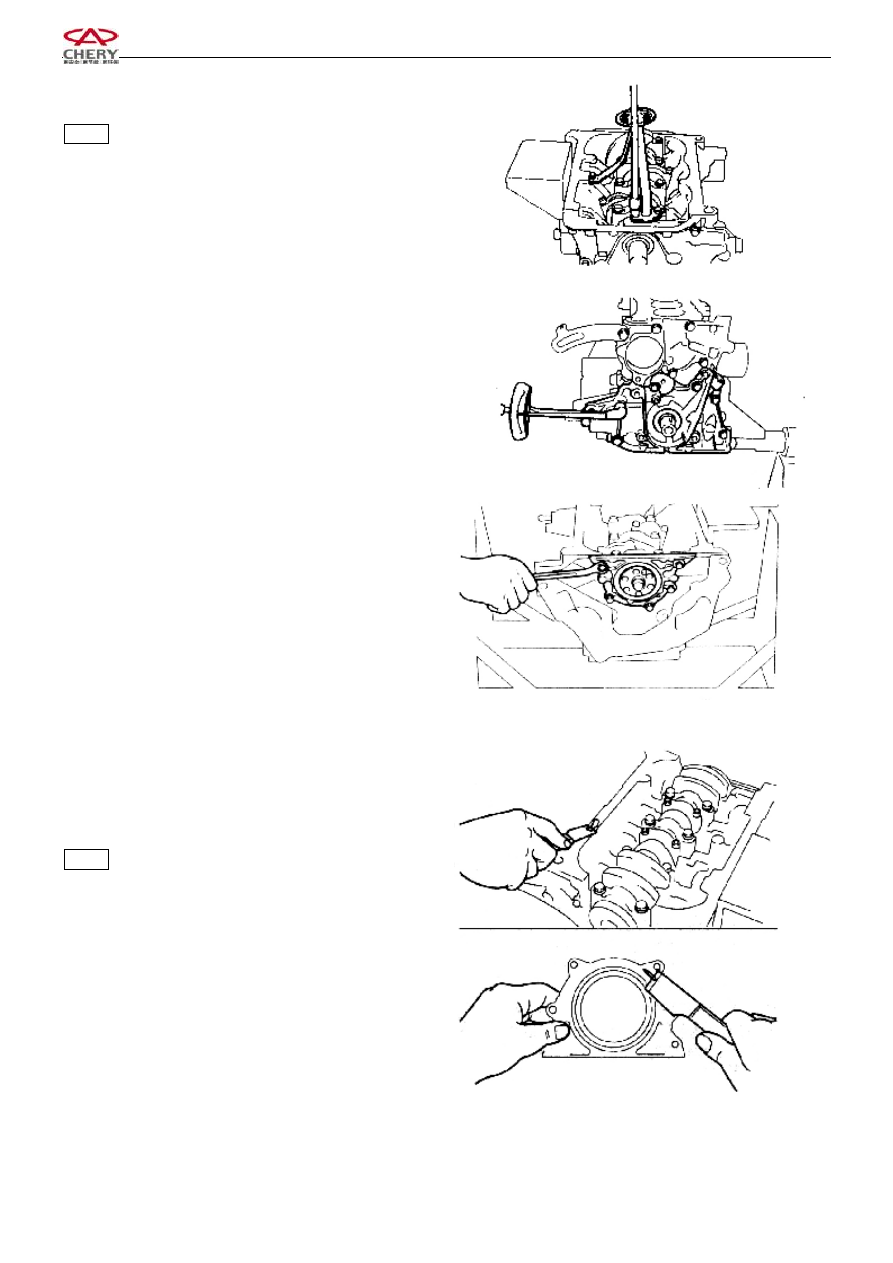

2.2  Remove  the  engine  oil  drainer,  engine  oil  collector

gasket

Notice:  The oil collector gasket is nonreusable.















2.3  Remove the engine oil pump assembly and the engine

oil pump gasket.















2.4  Remove the rear oil seal bracket.



















3.  Cleanup

3.1  Remove  the  old  cushion  from  the  oil  pan,  oil  pump

and oil pan bracket with a scraper or shovel.

Notice:    Don’t let the fragment of the cushion fall into the

cylinder.
