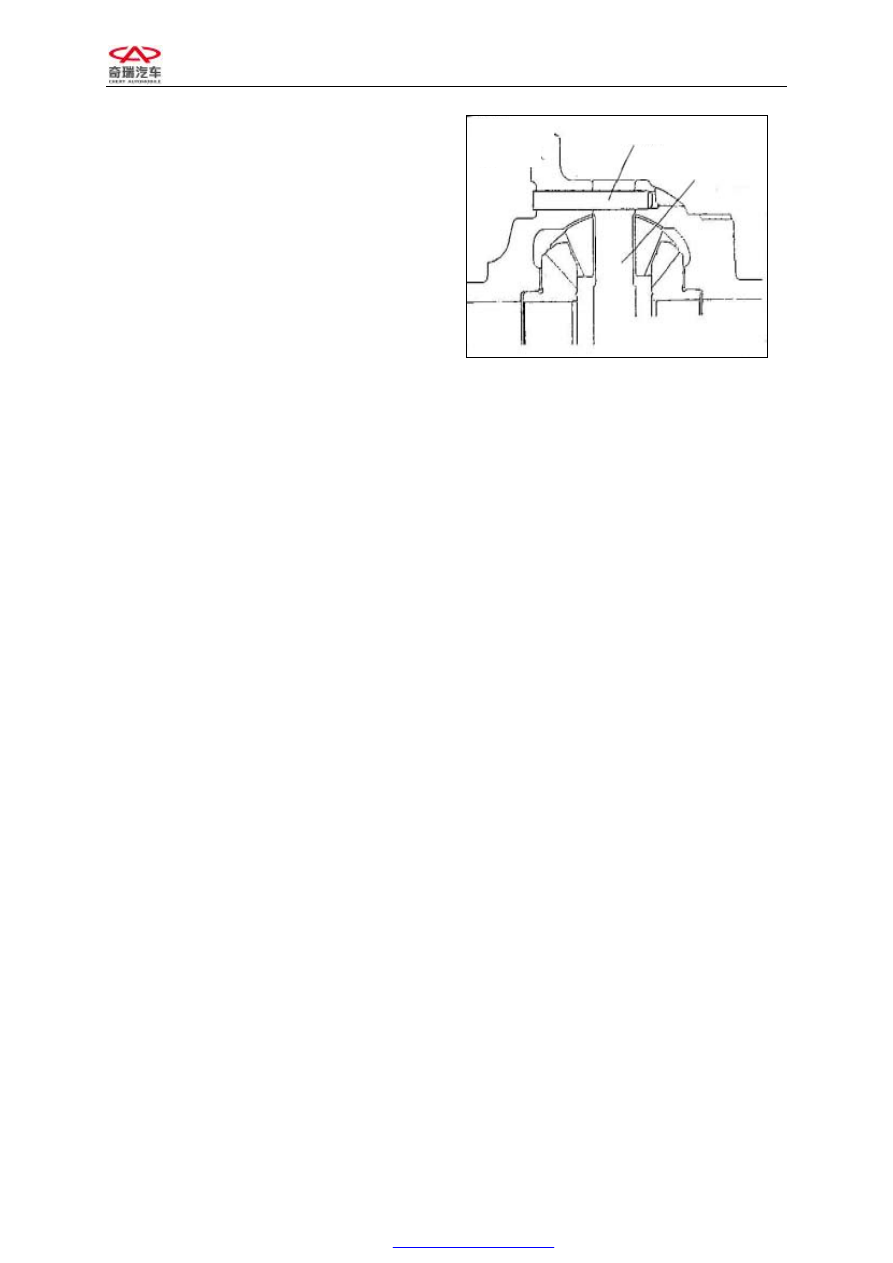

FIXING THE LOCK PIN

Install the fixing pin to the place as shown in
Figure 43.

























Figure 47





Differential

Housing

Fixing pin

Planet gear shaft

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

33

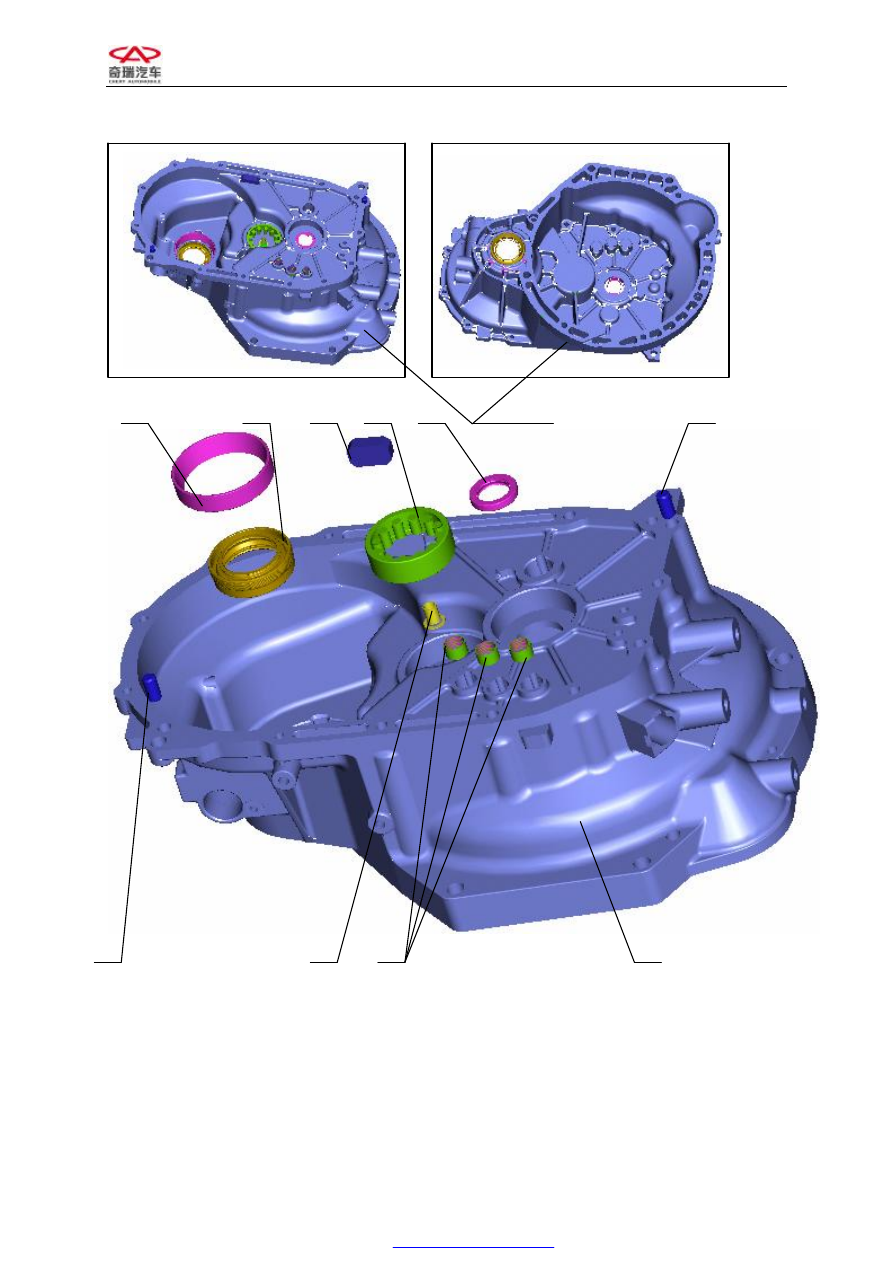

CLUTCH HOUSING ASSEMBLY









      5                            6                7            8          9                    10                                            4



4                                                    3              2                                                                1



Figure 48

1. Clutch Housing
2. Collar 161410
3. Oil Drain Channel
4. Fixing Pin
5. Front/Rear Differential Bearing Outer Ring

6. Oil Seal – Differential
7. Magnet
8. Front Output Shaft Bearing Outer Ring
9. Oil Seal – Input Shaft
10. Clutch Housing Assembly

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

34

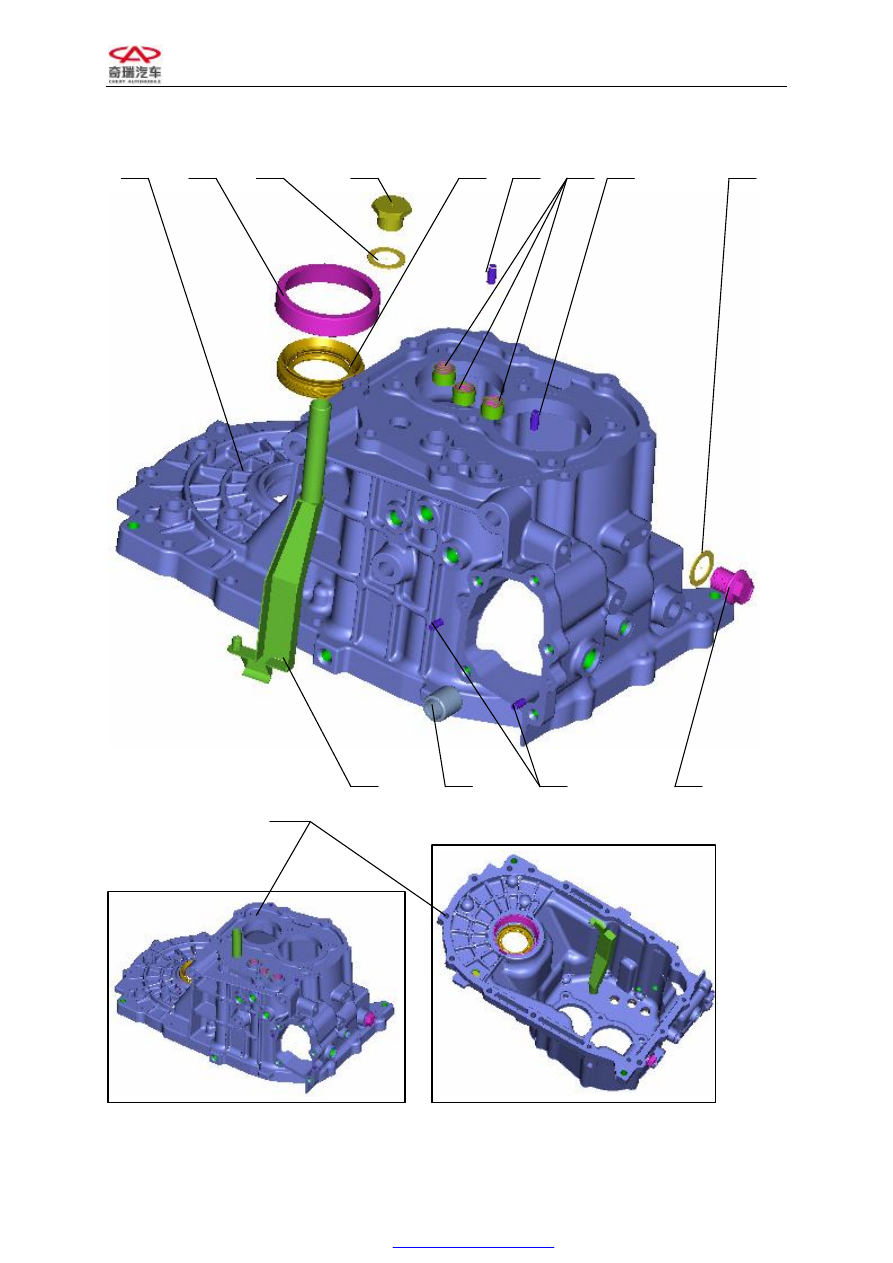

TRANSMISSION HOUSING ASSEMBLY

1                2              3                            4                    5            6            7        6                            3





11                    10                    9                                    8





12





Figure 49

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

35

1. Transmission Housing

2. Differential Bearing Outer Ring

3. Washer – Oil-Limiting/Drain Plug

4. Drain Plug

5. Oil Seal – Differential

6. Fixing Pin – Rear Cover

7. Collar

8. Oil-Limiting Plug

9. Fixing Pin – Gearshift Housing

10. Linear Bearing

11. Oil-Receiving Tube

12. Transmission Housing Assembly

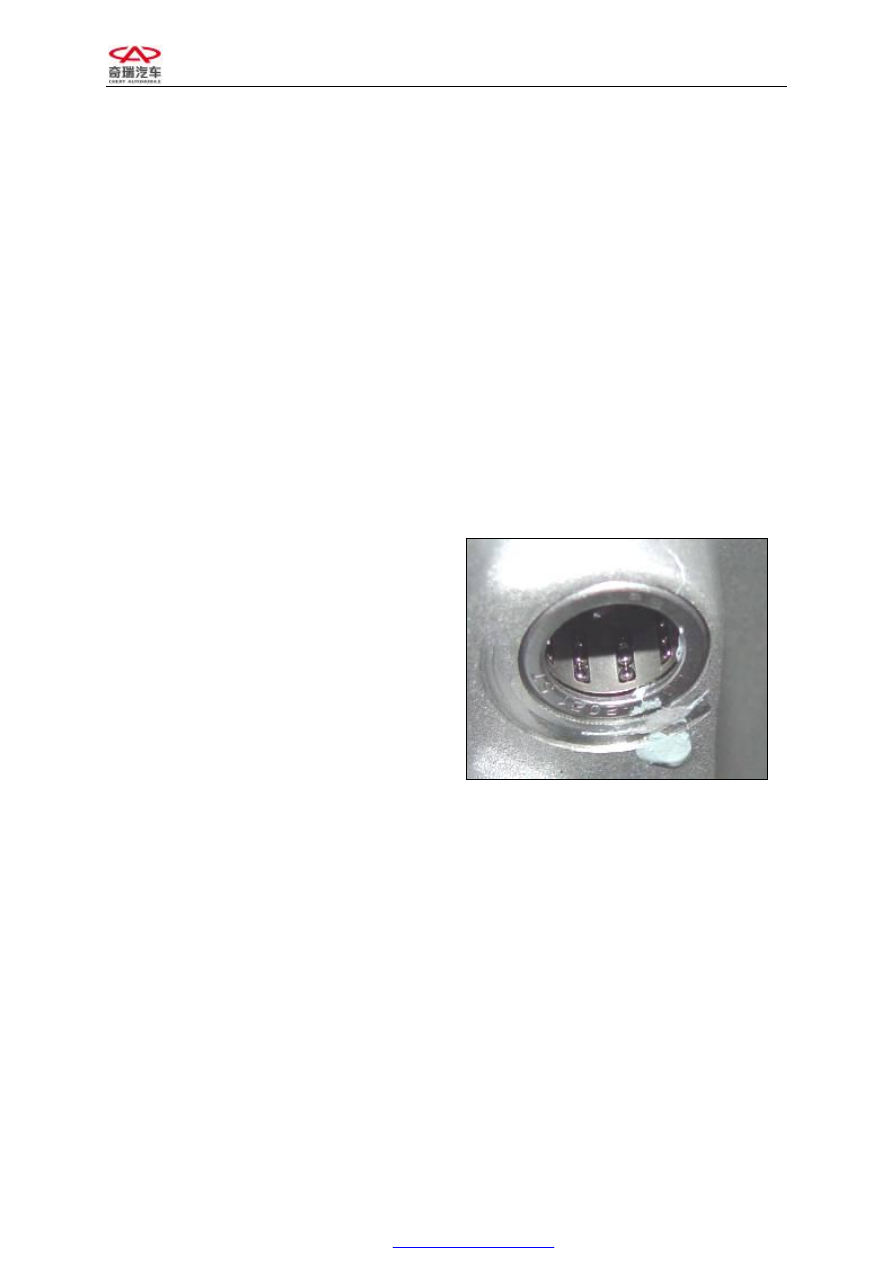

NOTICE FOR INSTALLATION:

Installation of linear bearing

Press  the  linear  bearing  in  so  as  for  it  to  be
aligned  with  the  housing  surface  and  make
sure that the model number is inscribed in the
position as shown in Figure 46.























Figure 50
