CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

24

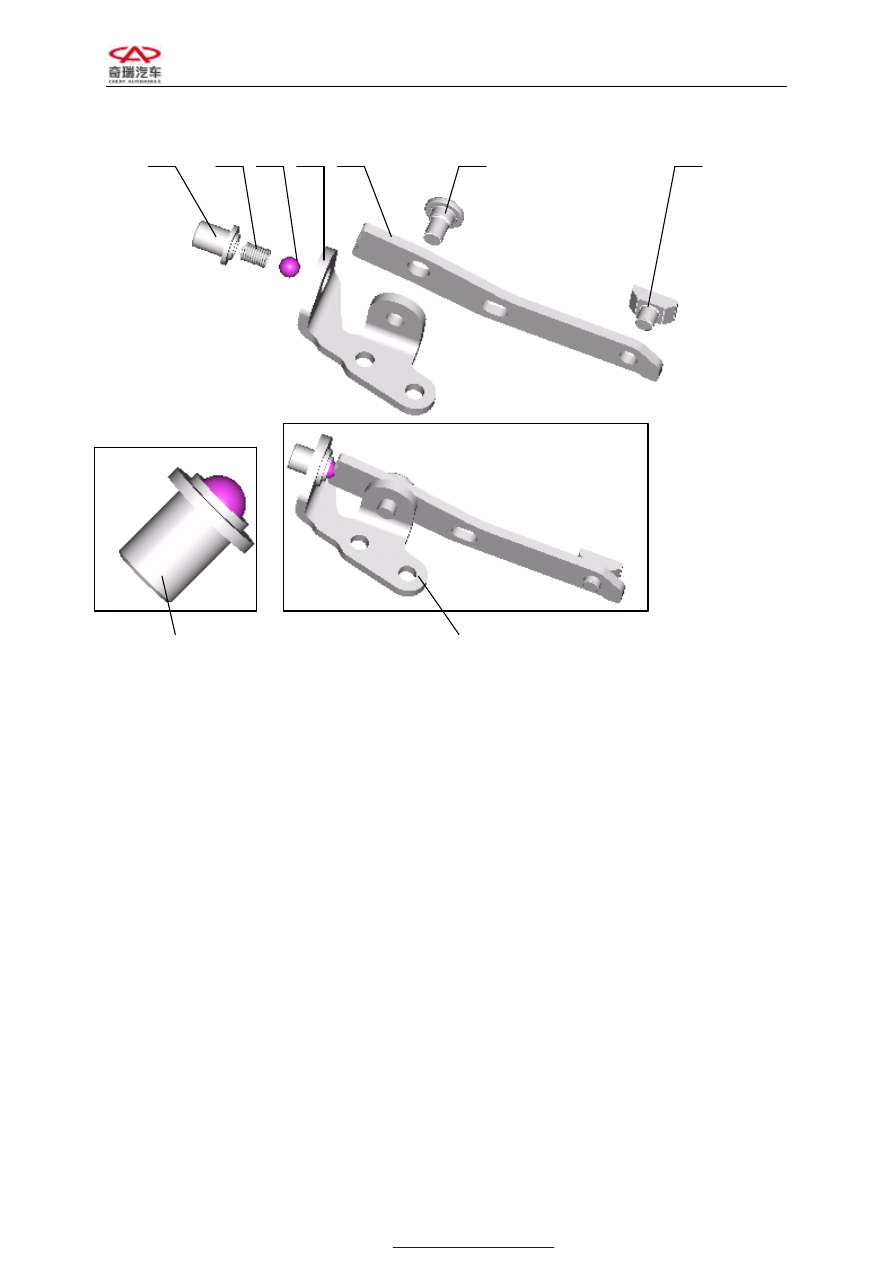

REVERSE SHIFT FORK MECHANISM ASSEMBLY

              1              2        3        4        5                              6                                                    7





                    8                                                                      9

Figure 37

1. Housing for Reverse Locating Base

2. Spring for Reverse Locating Base

3. Ball for Reverse Locating Base

4. Reverse Shift Arm Bracket

5. Reverse Shift Arm

6. Pin Shaft – Reverse Shift Arm Bracket

7. Drive Pin – Idler Gear

8. Reverse Locating Base

9. Reverse Shift Fork Mechanism Assembly

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

25

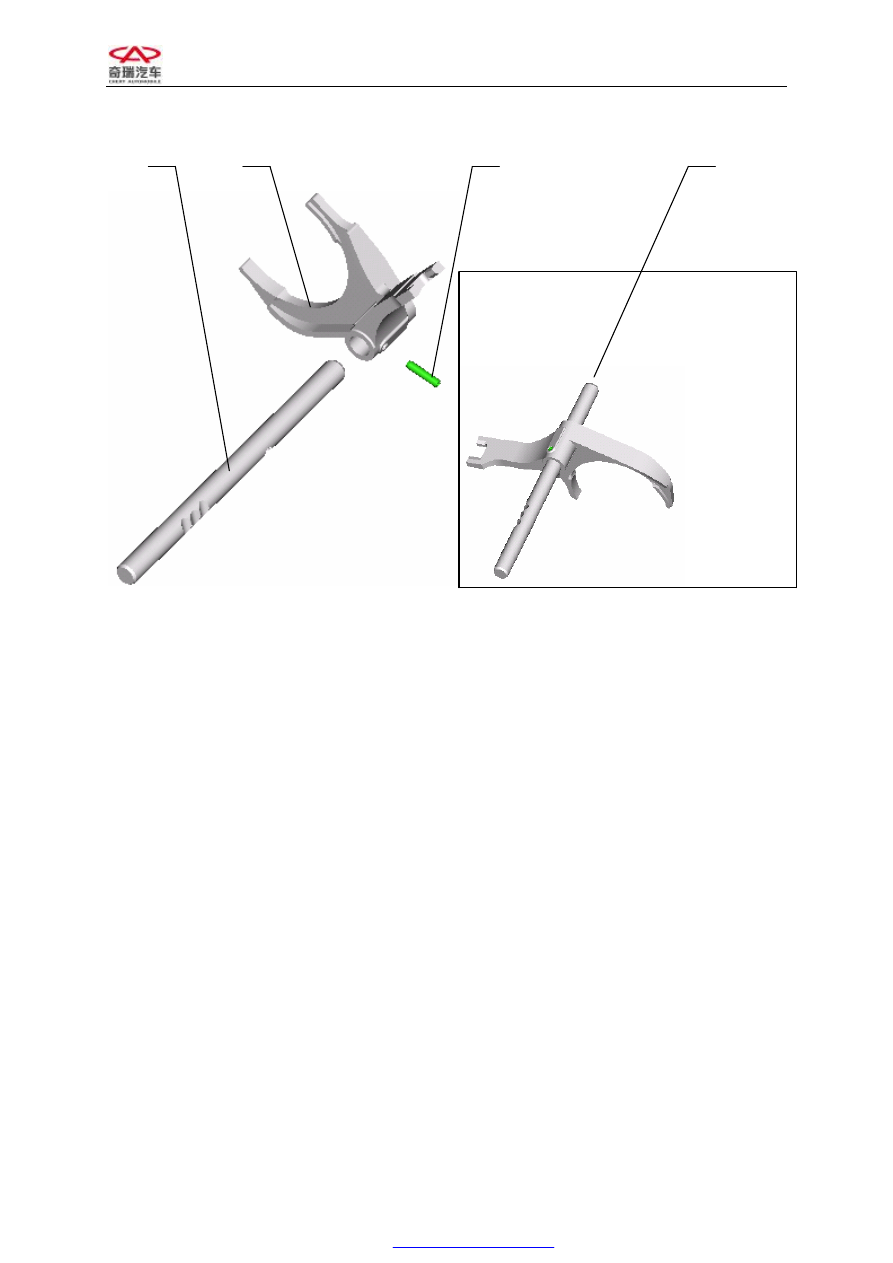

1ST/2ND SHIFT FORK ASSAMBLY



1                      2                                                        3                                                      4







Figure 38

1. 1st-2nd Shift Fork

2. 1st-2nd Fork Shaft

3. Spring Pin

4. 1st-2nd Shift Fork Assembly

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

26

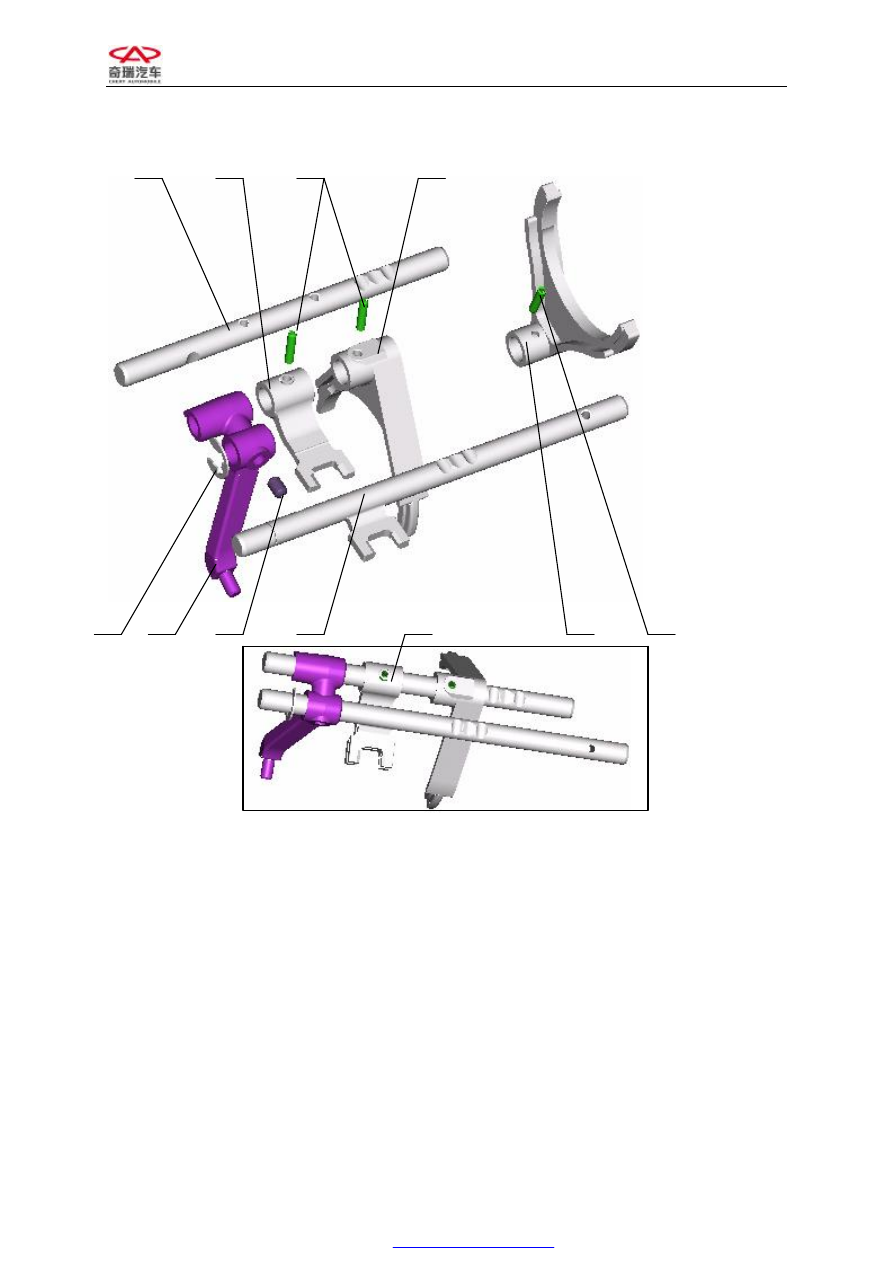

3RD, 4TH, 5TH & REVERSE FORK SHAFT COMPONENTS

          1                  2                  3                              4



5          6                7                  8                          9                                      10                  11



Figure 39

1. 3rd-4th Fork Shaft
2. 3rd-4th Fork Bracket
3. Spring Pin
4. 3rd-4th Shift Fork
5. Split Baffle Ring
6. Reverse Pin
7. Interlock Pin
8. 5th-Reverse Fork Shaft
9. 3rd, 4th, 5th and Reverse Fork Shaft Components
10. 5th-Reverse Shift Fork
11. Spring Pin for Fork Shaft

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

27

1

30

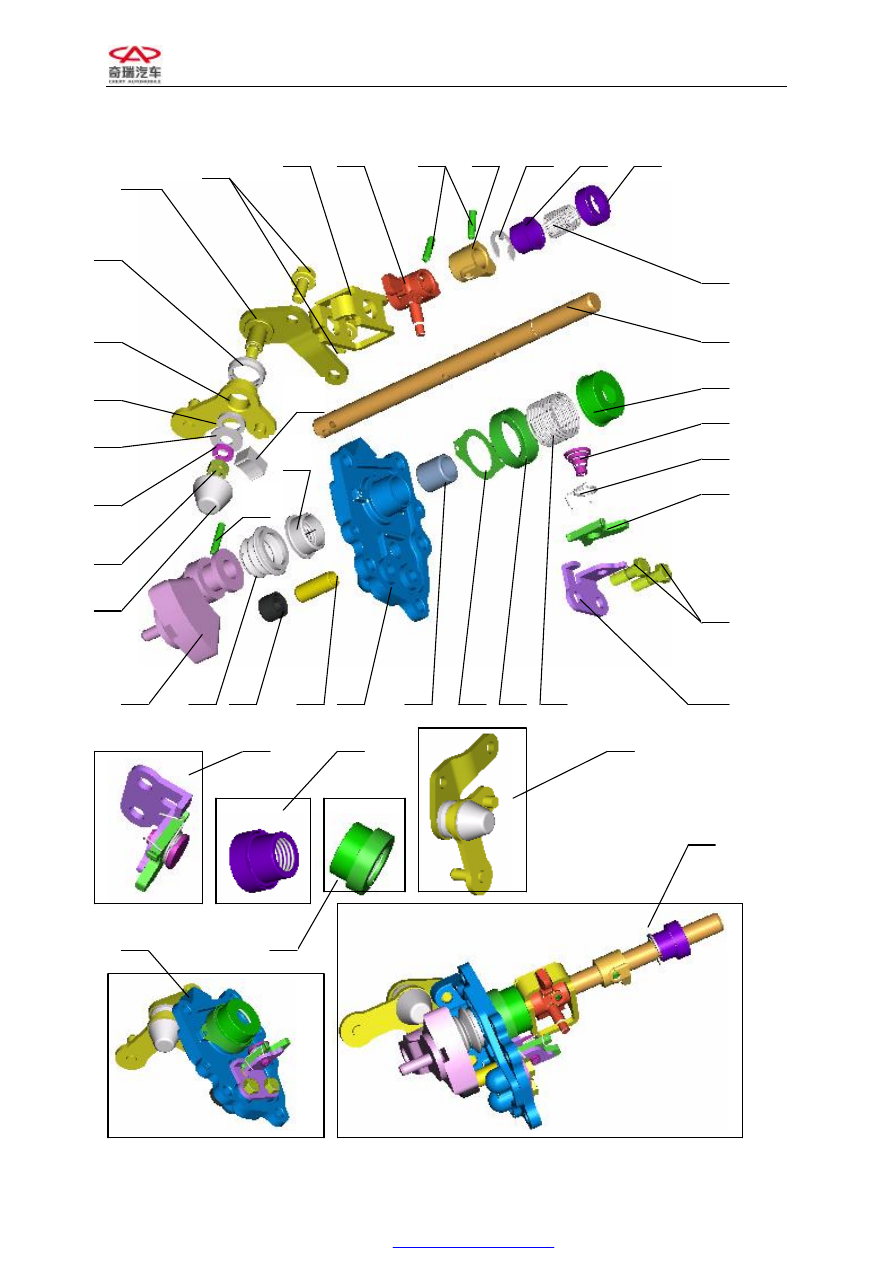

GEAR SELECTION & SHIFT MECHANISM ASSEMBLY
                                          9          8                7          6          5          4          3
      11            10























2

1

36

12

13

14

15

16

17

18

21

22

24

25

26

27

28

29

31

32

33

34

35

23

19

20

37

38

39

41

42

40

Figure 40
