CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

28



1. Gear Selection & Shift Shaft

2. 1st-2nd Return Spring

3. Top Base For 1st-2nd Return Spring

4. Bottom Base For 1st-2nd Return Spring

5. Split Baffle Ring –1st-2nd Return Spring Assembly

6. Backup Lamp Switch Gate Block

7. Spring Pin

8. Shift Finger

9. Interlock Plate

10. Selector Lever Bracket Bolt

11. Selector Lever Bracket Assembly

12. Boot –Selector Lever

13. Selector Lever Assembly

14. Small Gasket – Selector Lever

15. Large Gasket – Selector Lever

16. Spring Washer – Selector Lever

17. Nut

18. Sleeve – Selector Lever Nut

19. Slide Block – Selector Lever

20. Spring Pin

21. Selector Lever Assembly

22. Boot –Gear Selection & Shift Shaft

23. Oil Seal –Gear Selection & Shift Shaft

24. Air Duct Cap

25. Air Duct

26. Gear Selection & Shift Mechanism Housing

27. Linear Bearing

28. 5th-Reverse Return Spring Retainer

29. Bottom Base For 5th-Reverse Return Spring

30. 5th-Reverse Return Spring

31. Reverse Lock Plate Bracket

32. Bolts –Reverse Lock Mechanism

33. Reverse Lock Plate

34. Torsion Spring – Reverse Lock Mechanism

35. Pin Shaft – Reverse Lock Mechanism

36. Top Base For 5th-Reverse Return Spring

37. Reverse Lock Mechanism Assembly

38. 1st-2nd Return Spring Assembly

39. Selector Lever & Bracket Assembly

40. Gear Selection & Shift Mechanism Housing Assembly

41. 5th-Reverse Return Spring Assembly

42. Gear Selection & Shift Mechanism Assembly

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

29



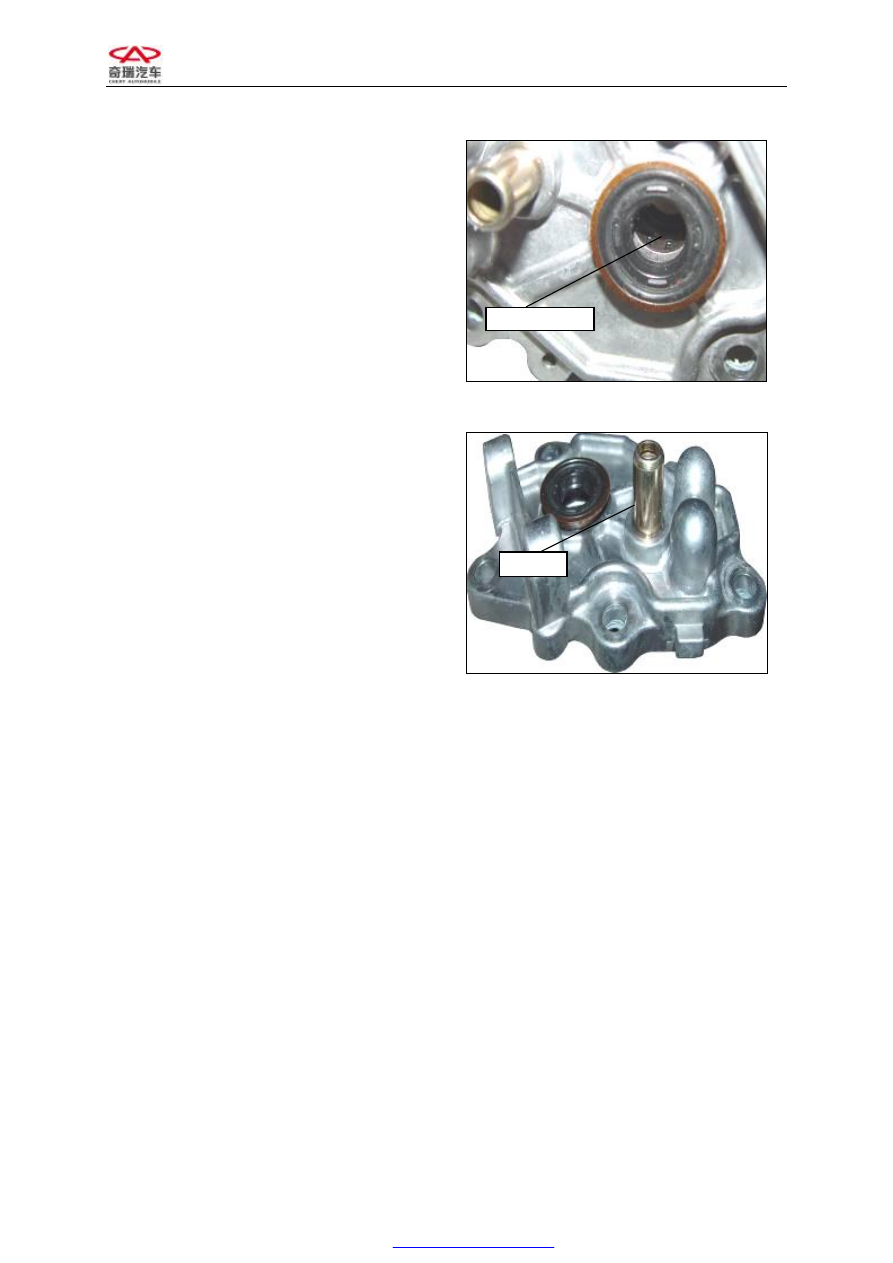

NOTICE FOR INSTALLATION:

Press  in  the  linear  bearing  so that the  side  of
its  model  number  inscribed  is  on  the  side  of
controller  housing.  Smear  the  transmission
oil onto the oil seal lip.

Transmission oil:

Use  hypoid  gear  oil  complying  with  the  API
classification GL-4 or above.

SAE 75W~85W

























Figure 41

MOUNTING THE AIR VENT:

(1)



Smear sealant onto its inserted portion.

Specified sealant: Mobilux EP2

























Figure 42





Linear Bearing



Air Duct

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

30

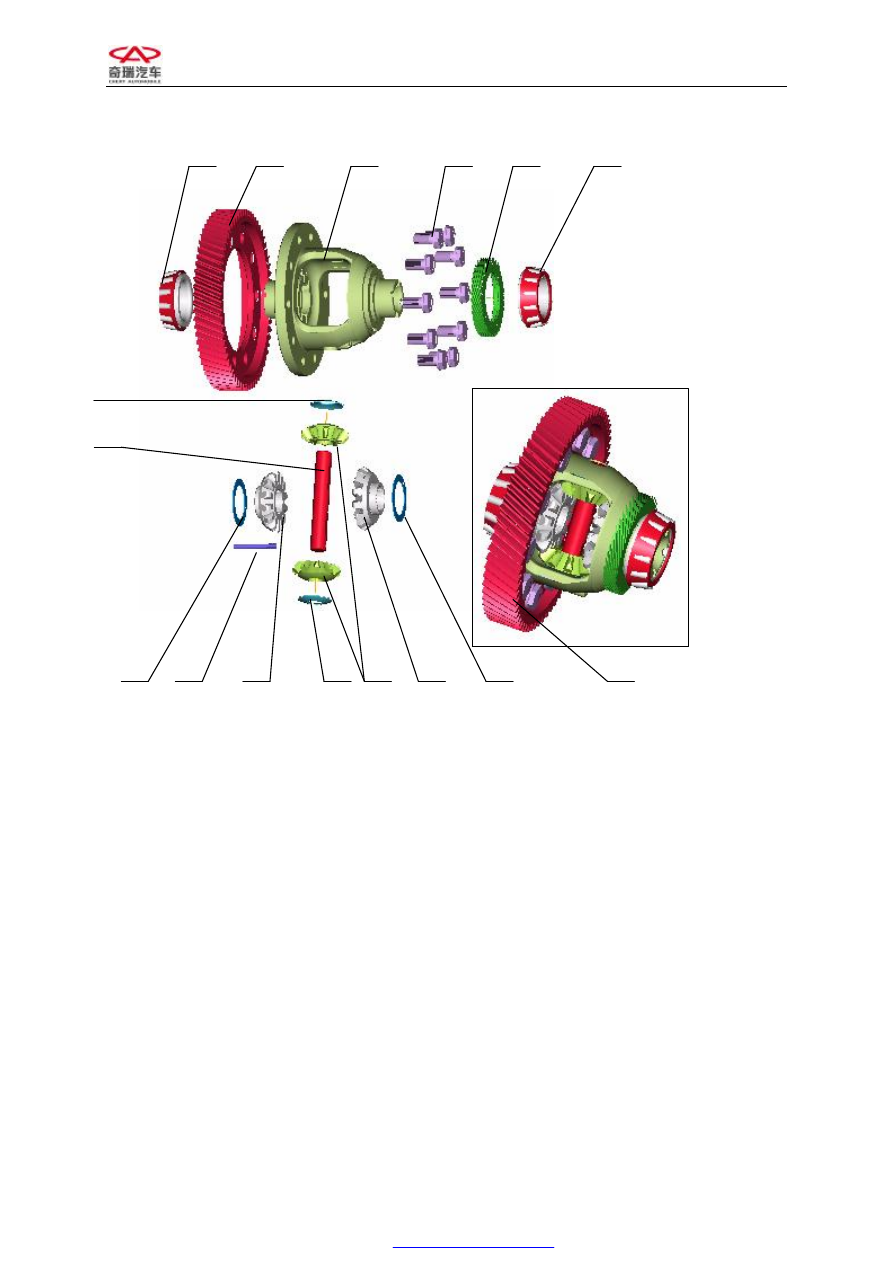

DIFFERENTIAL ASSEMBLY



                      3                2                      1                      11            10                  3









      6            7              8                    4        9            8              6                            12

Figure 43

1. Differential Housing

2. Final Drive Driven Gear

3. Front/Rear Differential Bearing

4. Spherical Washer –Planetary Gear

5. Planetary Gear Shaft

6. Adjusting Washer – Side Gear

7. Fixing Pin – Planetary Gear

8. Side Gear

9. Planetary Gear

10. Driving Gear – Odometer

11. Bolts – Final Drive Driven Gear and Differential Housing

12. Differential Assembly

4

5

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

31



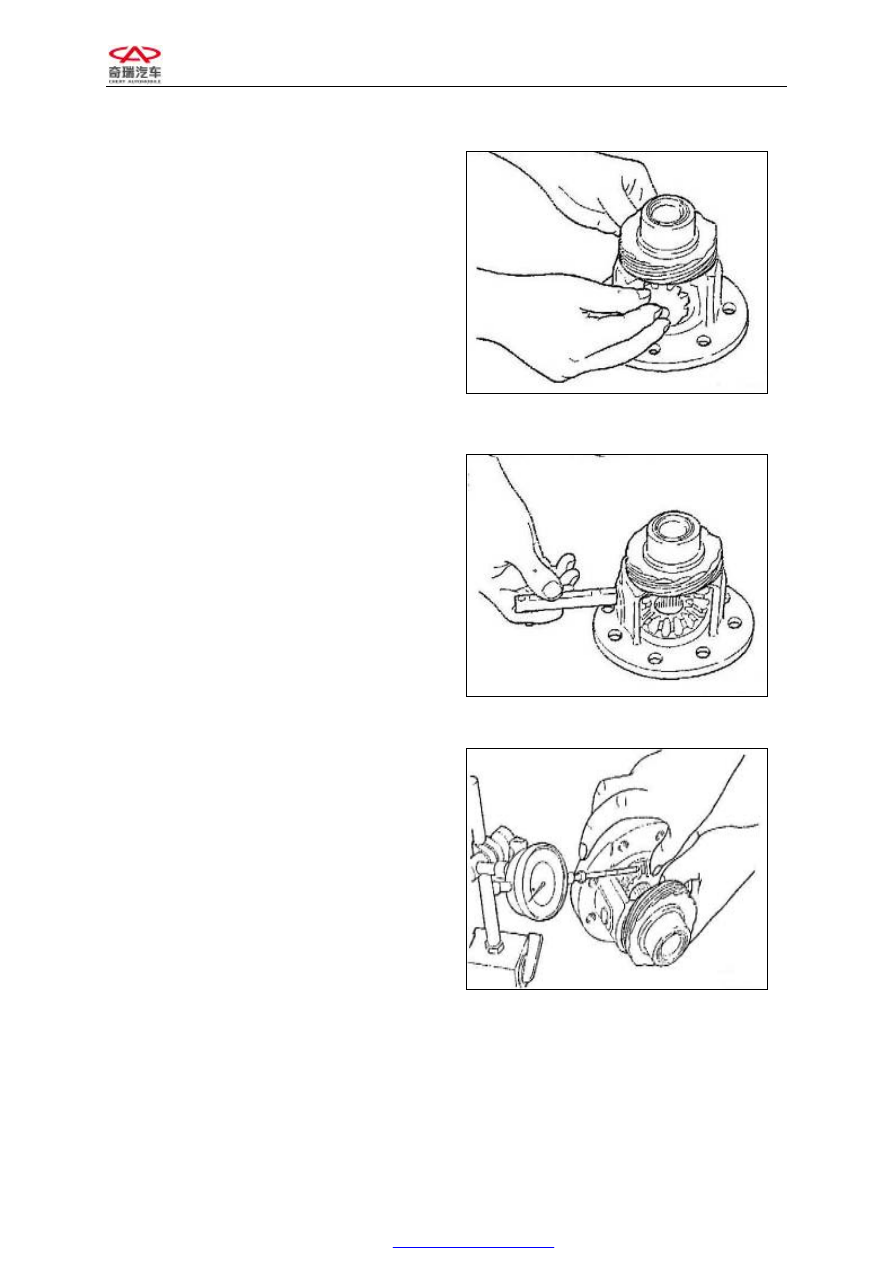

NOTICE FOR INSTALLATION:

Installation  of  the  adjusting  washers,  side
gears,  spherical  washers,  planetary  gears  and
the planetary gear shaft:

(1)  Assemble

the

adjusting

washers

respectively  on  the  backs  of  the  side
gears  and  put  the  side  gears  in  place
within the differential.

Remark:  the  adjusting  washer  for  any  new
side  gear shall  have  an  appropriate thickness
(0.93-1.00 mm).

(2)  Engage  two  planetary  gears  with  side

gears  behind  the  spherical  washers  on
the  backs  of  the  planetary  gears.  When
rotating any of these gears, you shall put
it into appropriate place.

(3)  Insert the planetary gear shaft.

























Figure 44























Figure 45

(4)  Measure  the  clearances  between  side

gear and planetary gear.

Standard value: 0.025-0.150 mm

(5)  If  any  measured  clearance  does  not

measure up, please  select and  install the
appropriate adjusting washer(s) and then
measure the clearances again.

Remark:  adjust  the  clearances  on  both  sides
so as for them to be equal.























Figure 46
