CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

36

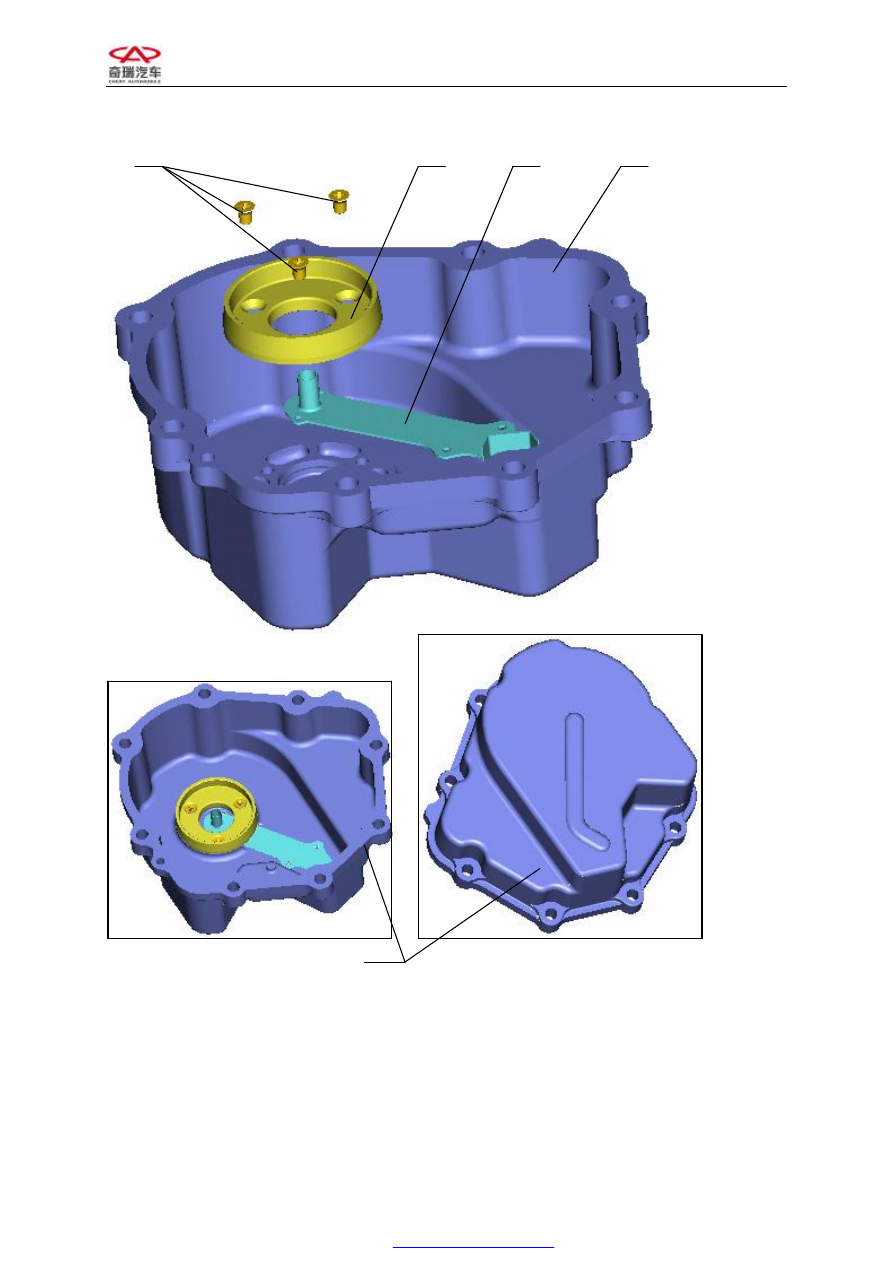

REAR COVER ASSEMBLY

          4                                                                      3                      2                        1







                                                                    5

Figure 51

1.

Rear Cover

2. Oil Drain Tube for Input Shaft

3. Reverse Synchronizer Cone

4. Screw – Reverse Synchronizer Cone

5. Rear Cover Assembly

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

37

VIII TRANSMISSION ASSEMBLY & NOTICE

The  transmission  assembly  procedure  is  reverse  to  its  disassembly  procedure,  and  the
followings need attention:

1.  It  is  necessary  to  use  Mobilux  EP2  (sealant)  for the rear cover  assembly, clutch housing

assembly and gearshift mechanism assembly.

2.  Installation of the output shaft adjusting washers:

After fixing the transmission housing, make sure that the bearing outer ring has a full contact
with the roller, and the pre-tightening torque of the shaft with the washers is 0.8-1.5N•m after
assembly.

3.  Installation of the adjusting washer for input shaft rear bearing:

The thickness range of adjusting washer is A2-0.1≤S2＜A2, in which A2 is the channel width
and S2 is the thickness of adjusting washer. Use six M6x1-16 countersunk head screws to fix
the rear bearing retainer and their tightening torque is 10.5N•m;

4.  When  installing  the  input  shaft  oil  seal  and  differential  oil  seal,  you  shall  smear

lubricating grease onto their lips and use a special tool to press them into the transmission
housing sufficiently.

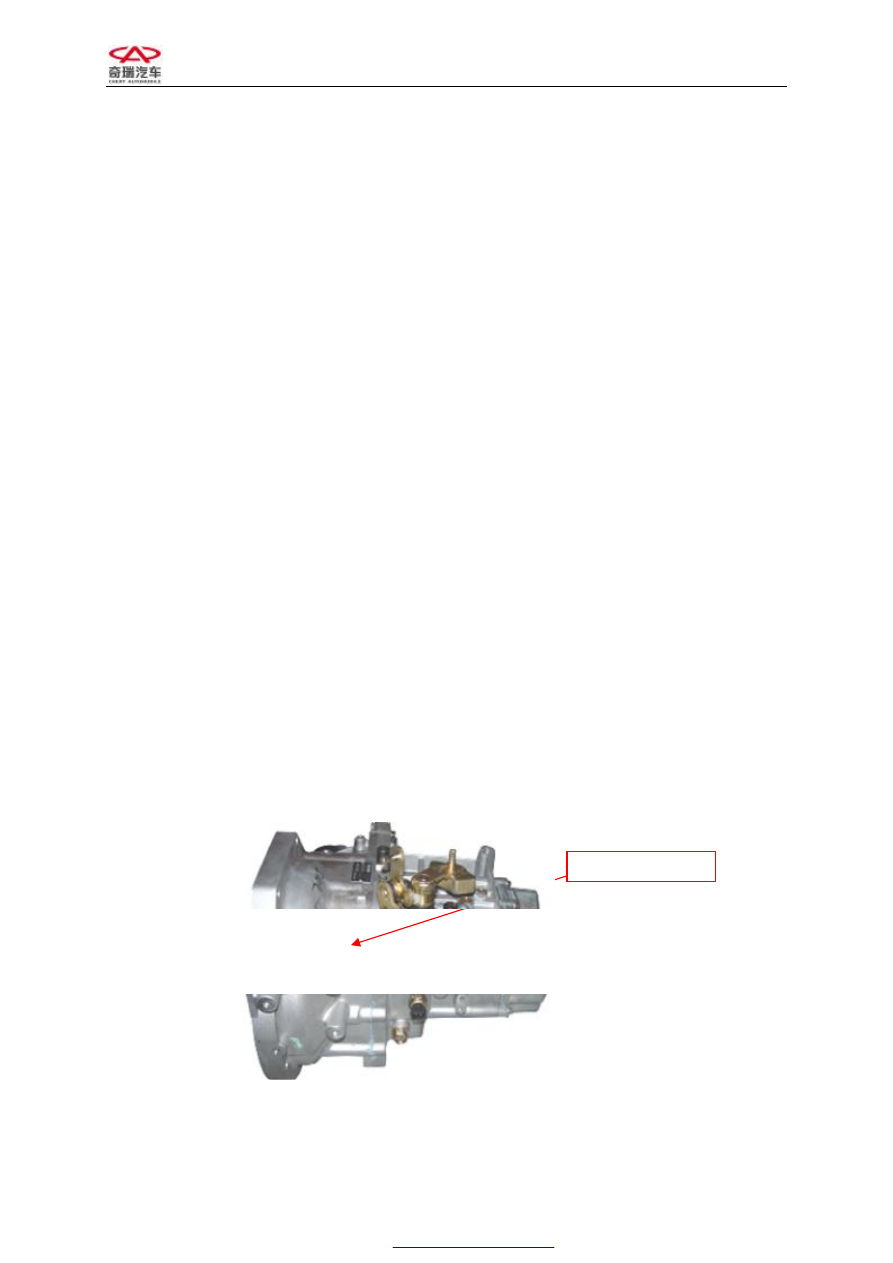

IX AIR EXHAUST METHOD OF HYDRAULIC CLUTCH

QR519MHA transmission adopts full hydraulic clutch mechanism and thus its air exhaust can
be  easily  done.  When  implementing  air  exhaust  with  regard  to  an  finished  vehicle,  firstly
remove the black plug from the hydraulic release bearing coupler and turn on the switch on it
(i.e. rotate it 90 degrees), and then step the clutch pedal to the bottom for some times until all
of  the  air  flows  out  of  the  hydraulic  release  bearing  coupler.  Note:  the  switch  can  only  be
turned off  in case of stepping on the clutch pedal to the bottom. If  you feel  strong resistance
force when stepping on the clutch pedal, it is indicated that the air has been exhaust entirely.

Air Exhaust Switch

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

38

X USE/OPERATION METHOD & NOTICE

1.  Employ  the  Double-Clutching  method  for  upshifting  and  downshifting.  When  you  shift

gear, please depress the clutch pedal to the bottom and rapidly control the gearshift lever
after the transmission is free from torque force of the engine.

2.  When the vehicle runs downhill or makes a turn, please shift into some low gear and it is

not allowed that the vehicle coasts under the condition that the clutch is released.

3.  Trip stop is not allowed during the upshifting procedure; otherwise the service life of the

synchronizers will be reduced.

4.  It is prohibited to start the engine by using synchronizer to force into gear in the condition

of  flameout  &  neutral  gear;  otherwise  the  service  life  of  the  synchronizers  will  be
reduced.

5.  No  flap  (i.e.  rapid  push  and  release)  is  allowed  for  gear  shifting  and  you  shall  hold  the

shift  lever  all  the  time  during  the  procedure  so  as  to  considerably  reduce  the  sliding
friction time of synchronizer locking ring as well as their wear and tear.

6.  During the driving, you shall not put your hand onto the gearshift lever; otherwise it will

cause the shift forks to be rapidly worn.

7.  If  the transmission  sends  out  any  abnormal  sound,  it  is  obviously  difficult  to control  the

shift lever, etc. during its use, you shall immediately stop and check the vehicle. You can
drive again only after the troubleshooting.

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

39

XI COMMON FAULTS & TROUBLESHOOTING

Fault

Possible cause

Troubleshooting

Damaged

input

or/and

output

shaft

bearing(s)

Replace the bearing

Gear  tooth  faces damaged  due to  knocking,
burr  or  pit  corrosion  existing,  or  poor
contact between them.

Repair or replace the gear

Incorrect gear shaft position and clearance

Check and adjust

Low oil level, insufficient lubrication

Fill  oil  to  the  specified
level

Excessive

or

abnormal noise

Foreign matter(s) existing in the assembly

Check and remove

Excessively worn or damaged oil seal(s)

Replacement

Uneven  sealant  smearing  or  damaged  seal
gasket(s)

Replace

the

seal

gasket(s) or sealant

Failure  to  timely  recondition  junction
surface(s) damage due to knocking

Check and repair

Oil leakage

Damaged differential bearing

Replacement

Improper  clutch  adjustment  and  incomplete
release.

Adjustment

Improper  gearshift  transmission  system
adjustment

or

movement

obstruction

occurring

Check and adjust

Difficult

to

implement

gear

shift

Synchronizer ring(s) fails to work

Replacement

Worn  synchronizer  gear  sleeve(s)  or  tooth
cone surface(s) of gear junction

Replace

related

components

Gear jump

Improper  gearshift  transmission  system
adjustment

Check and adjust

Loose gearshift transmission system

Overhauling

No gear

Loose gearshift arm of transmission

Repair

Metal  impurities  contained  in  transmission
oil

Replacement

Insufficient

lubrication

or

unqualified

transmission oil

Replacement

Abnormally
damaged
bearing(s)

Using of unqualified bearing(s)

Replacement
