Chery Fora (Elara A520). Manual - part 8

Chery Service Manual for A520                    Body Dimension and Accessories



7



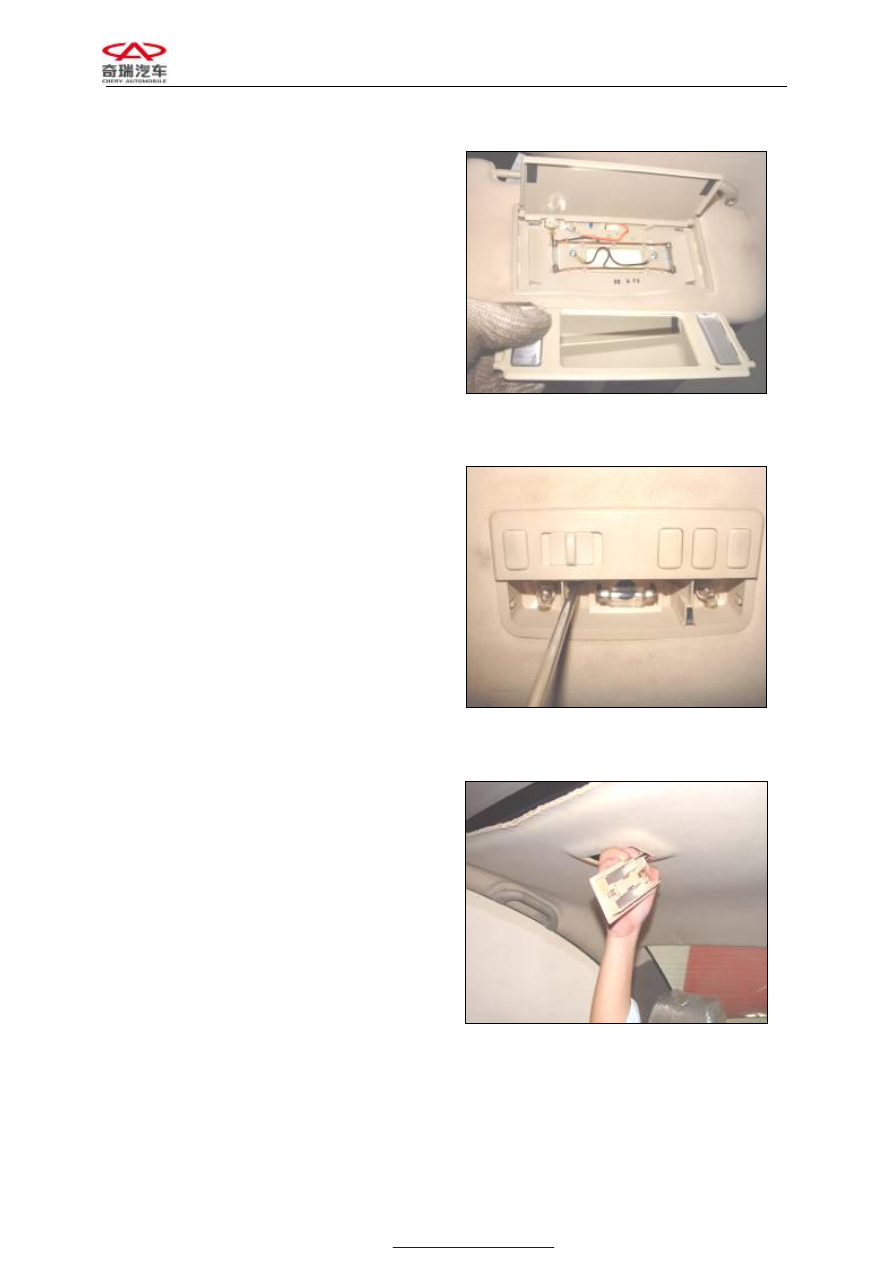

17.



Pry  out  the  vanity  mirror  to  replace  the
bulb  in  the  right  sun  visor  with  a  flat
head screwdriver;



























Figure 111



18.



Pry  out  the  lamp  house,  remove  the
screws,  pull  out  the  harness,  and  then
detach the indoor front ceiling light;



























Figure 112



19.



Pry out the indoor rear ceiling light;



























Figure 113









Chery Service Manual for A520                    Body Dimension and Accessories



8



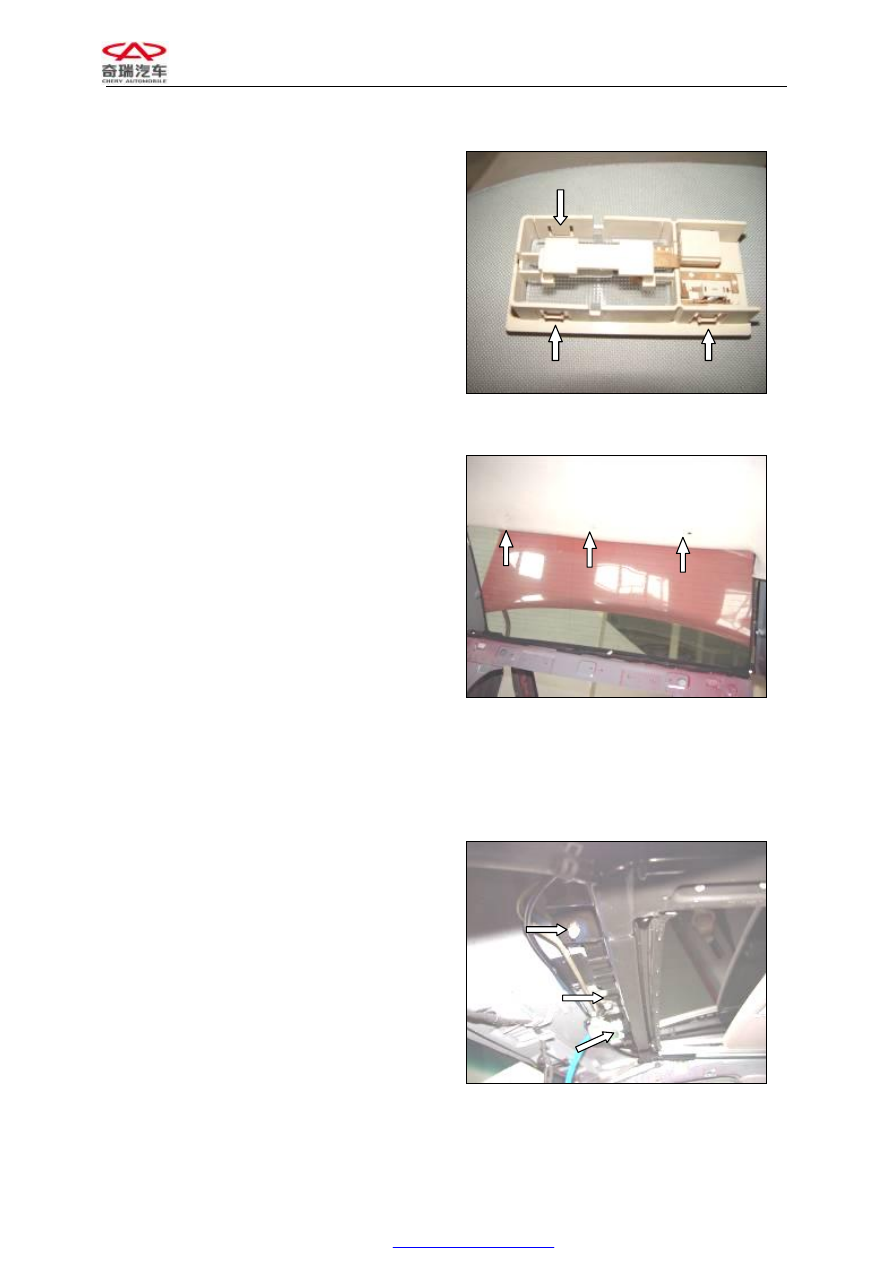

20.



Pry  out  the  lamp  house  to  replace  the
bulb;



























Figure 114



21.



Pry out the snap clip to detach the roof;

Assembly requirements: The front end height
of  the  roof  should  not  interfere  with  the
installation of the front windscreen. The front
end  roof  corner  should  not  be  seen  outside
the  car  with  a  visual  angle  along  the  level
direction  the  same  height  with  the  roof.  The
roof  edge  should  be  in  good  fitting  with  the
weather  strip  of  the  door  opening  and  the
luggage  compartment  and  exposure  of  the
roof corner and non-tight edge holding down
are  not  allowed.  The  roof  corners  are  not
allowed  to raise  outside  and  depress  so as  to
prevent  the  weather  strip  layer  from  non-flat
fitting.  The  roof  edges  should  be  in  good
fitting with the arcs of the upper trim panel of
A,  B,  and  C  pillars  with  a  fit  clearance  less
than 0.2 mm.



























Figure 115



22.



Remove  the  fastening  bolts  (9  bolts)  to
detach the sun roof assembly.

























Figure 116











Chery Service Manual for A520                  Body Dimension and Accessories



1

CHAPTER NINE    BODY DIMENSION

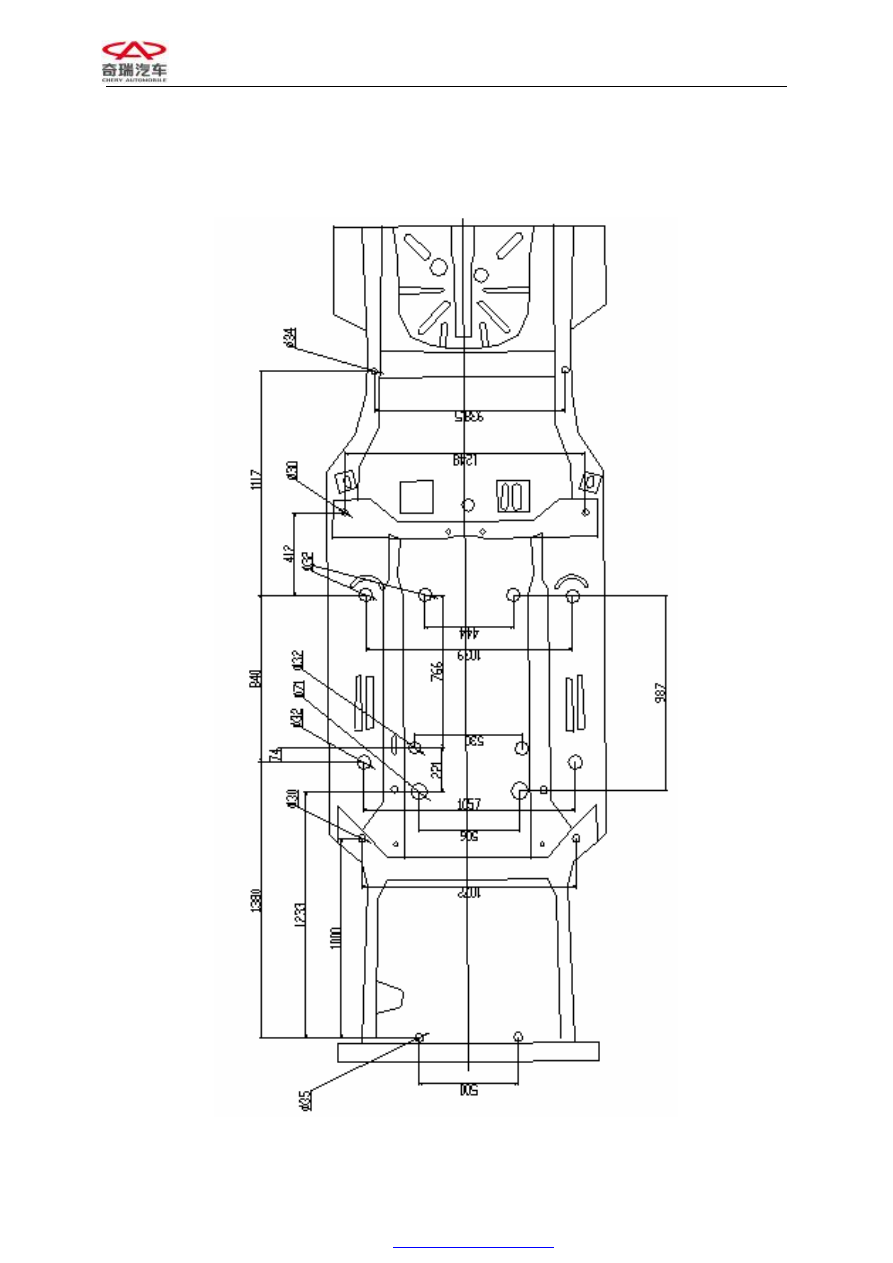

Dimension of the beam:

Unit: mm



Chery Service Manual for A520                  Body Dimension and Accessories



2

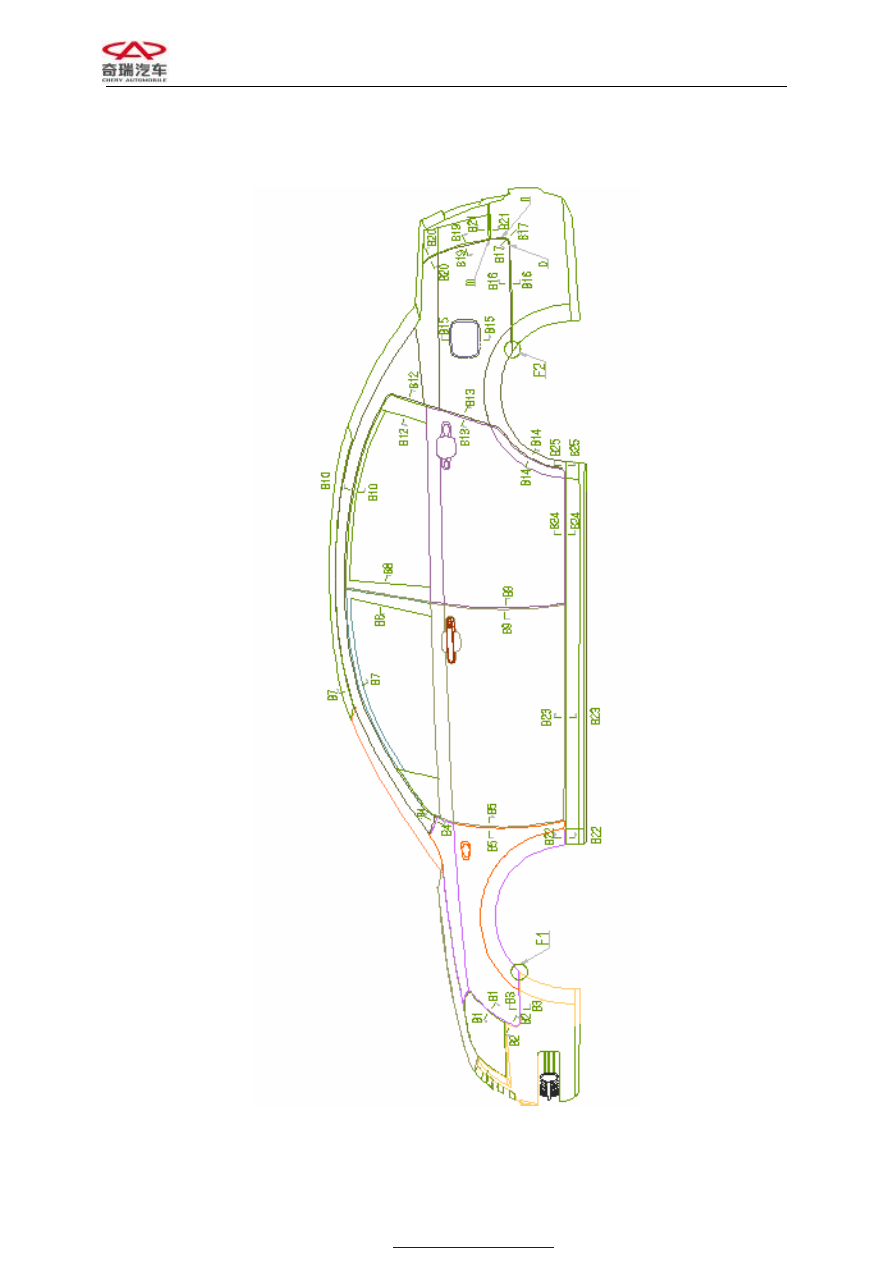

Assembly dimension of the body

Side view
