Chery Service Manual for A520                Body Dimension and Accessories



9

8. TROUBLESHOOTING WHEN THE SUN ROOF IS OUT OF CONTROL

1)  The sun roof module could not control the sun roof’s status

a)  The  full open  function key  fails to work, or pressing the power switch (One Touch)

could not run the unit.

b)  The sun roof could not be opened, or could not be fully closed and opened.

2)  Analysis for the basic reasons

a)  This occurs after replacing the battery when the sun roof is not at its initial position.

b)  After the sun roof module is powered on and its plug is pulled out when the sun roof

is running.

c)  The sun roof unit controller could not restore to its normal position.

d)  The power supply plug of the sun roof is pulled out when the sun roof is running.

3)  Troubleshooting: Restart the sun roof module to restore its initial memory

a)  Run  the  sun  roof  glass  to the  full tilt  position  and then  keep  pressing  the tilt button

continually over 15 seconds to restore.

b)  Make  sure  that  when  the  full  open  function  key  could  normally  start,  the  SCU

controller could also normally start and restore its initial position.

9. DETAILED SOLUTIONS FOR THE PROBLEMS

9.1  The sun roof loses its initial position:

Definition: When the sun roof could not be opened or closed normally or closed to the normal
position  as  well  as  the  sun  roof  could  not  perform  its  original  movement  course.  When  the
failure of sun roof is like this, its movement procedure of it will become disorder.

See “8. Troubleshooting when the sun roof is out of control”  for analyzing, detecting and
disposal methods

9.2  The sun roof assembly leaks water:

Definition: Whenever water is present in the interior trim of the vehicle.

Analyze  and  detect:  Check  the  clearance  between  the  sun  roof  glass  and  the  roof  hole,  and
check the status of flow guiding water pipe and the water guiding system.

Solutions: 1.  Refer to the procedures in “replacing the sun roof glass” to re-install the sun

roof glass and make sure the clearance between the sun roof glass and the roof
hole is in its normal range.

2.

Re-adjust the connecting status of the four distribution pipes to make sure they
are water-tight.

3.

Check the water guiding system for damages and replace it.

Chery Service Manual for A520                Body Dimension and Accessories



10

9.3  The sun roof produces abnormal sounds:

Definition: Whenever the sun roof produces abnormal sounds when running.

Analyze and detect: Check the sun roof  for misalignment produced by the  manual assembly
and the clearance  between the glass and the roof hole, check  if the  sun roof  motor produces
abnormal  sounds,  check  if  the  mouldings  damage  and  rub  the  rail,  and  then  determine  the
reasons producing abnormal sounds.

Solutions: 1.  Refer to the procedures in “replacing the sun roof glass” to re-install the sun

roof glass and make sure the clearance between the sun roof glass and the roof
hole is in its normal range.

2.

Replacing the motor producing abnormal sounds.

3.

Replacing with new mouldings.

Chery Service Manual for A520                    Body Dimension and Accessories



1

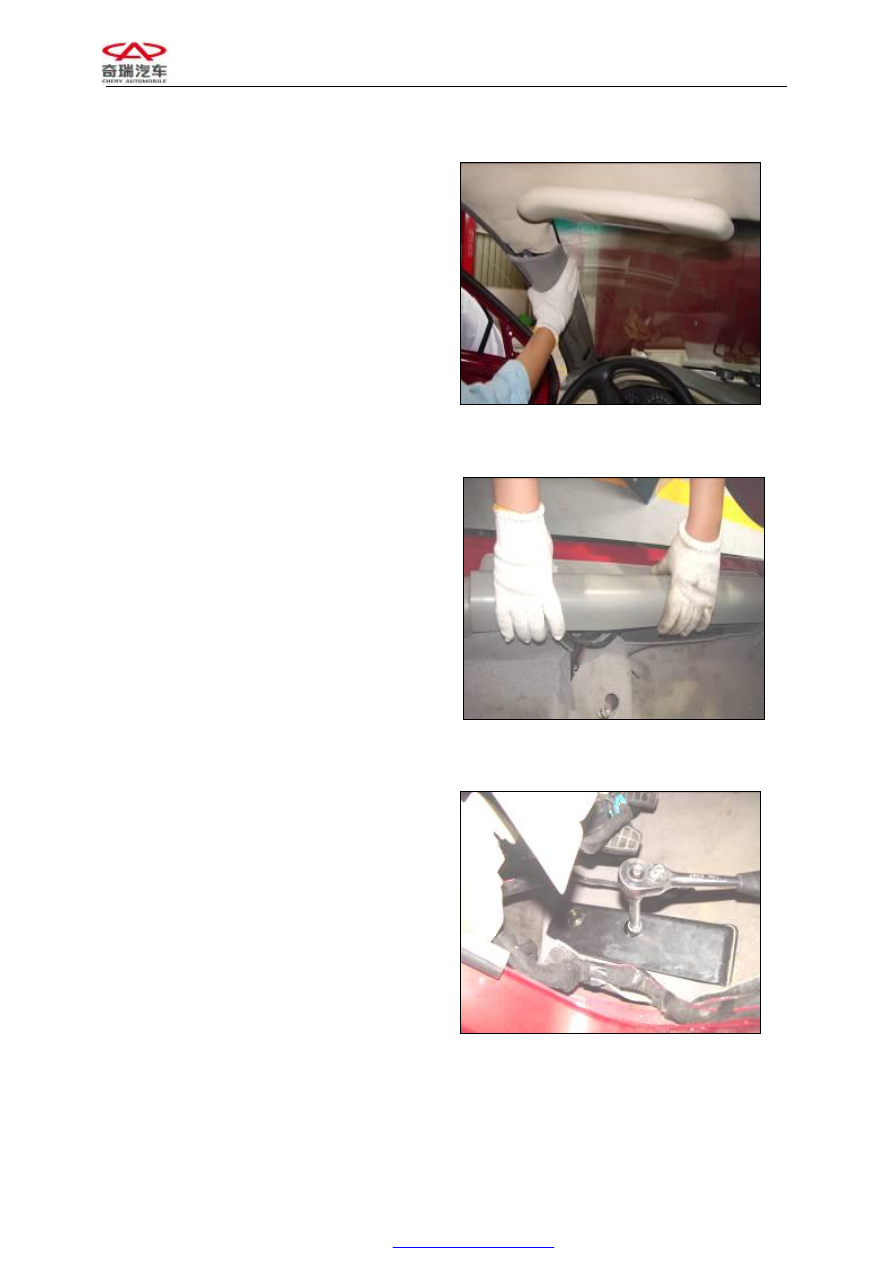

CHAPTER FOUR: DISASSEMBLING THE INTERIOR TRIM

1.



Remove the A-pillar trim panel;

Assembly requirement: the  metal clips of the
pillar  trim  panel  should  be  installed  in  place
without any looseness. The trim panel should
be  in  good  fitting  with  the  roof  and  the
weather strip.



























Figure 93



2.



Disassemble  the  scuff  plate  of  the  front
door;



























Figure 94



3.



Disassemble  the  pedal  pad  for  the  left
foot;



























Figure 95









Chery Service Manual for A520                    Body Dimension and Accessories



2

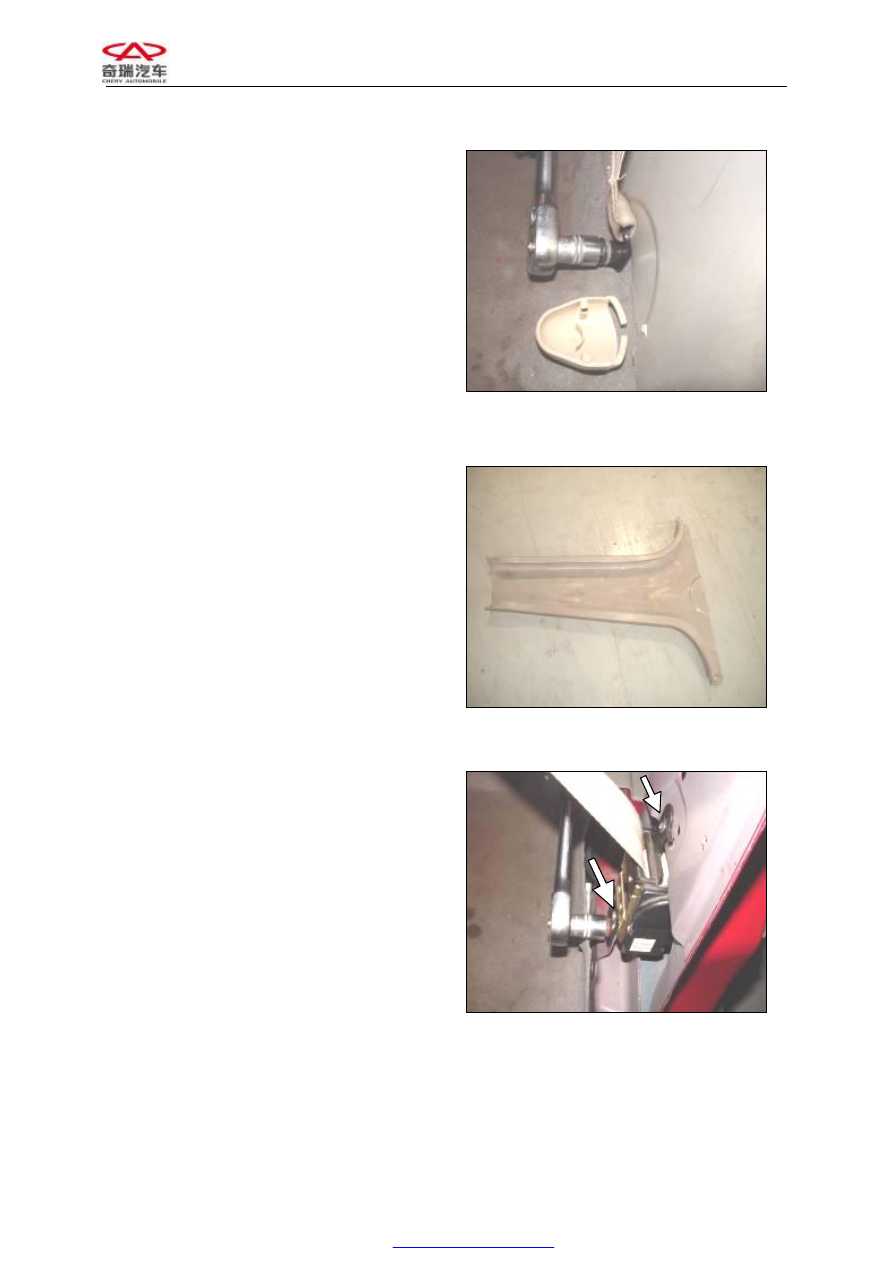

4.



Remove the cover, and then unscrew the
fastening screws of the seat belt;



























Figure 96



5.



Remove  the  lower  trim  panel  for  B
pillar;



























Figure 97



6.



Remove  the  fixing  bolts  for  the  seat
belt;

Assembly  requirements:  The  installation
angle  of  the  left/right  front  seat  belt  retractor
assembly is 80°. The tightening torque for the
catch bolt is 50±5N•m. The tightening torque
for the fixing bolt of the slider track assembly
is  50±5N•m.  The  tightening  torque  for  the
fixing bolt of the guide ring is 50±5N•m. The
support  for  guiding  should  be  fixed  reliably
with  the  tightening  torque  for  the  screw  of
which  is 1.5±0.5  N•m. The  tightening torque
for  the  fixing  bolt  of  the  end  piece  is
50±5N•m.  The  lock  striker  assembly  should
be reliably positioned on the special



























Figure 98
