Chery Fora (Elara A520). Manual - part 9

Chery Service Manual for A520                  Body Dimension and Accessories



3

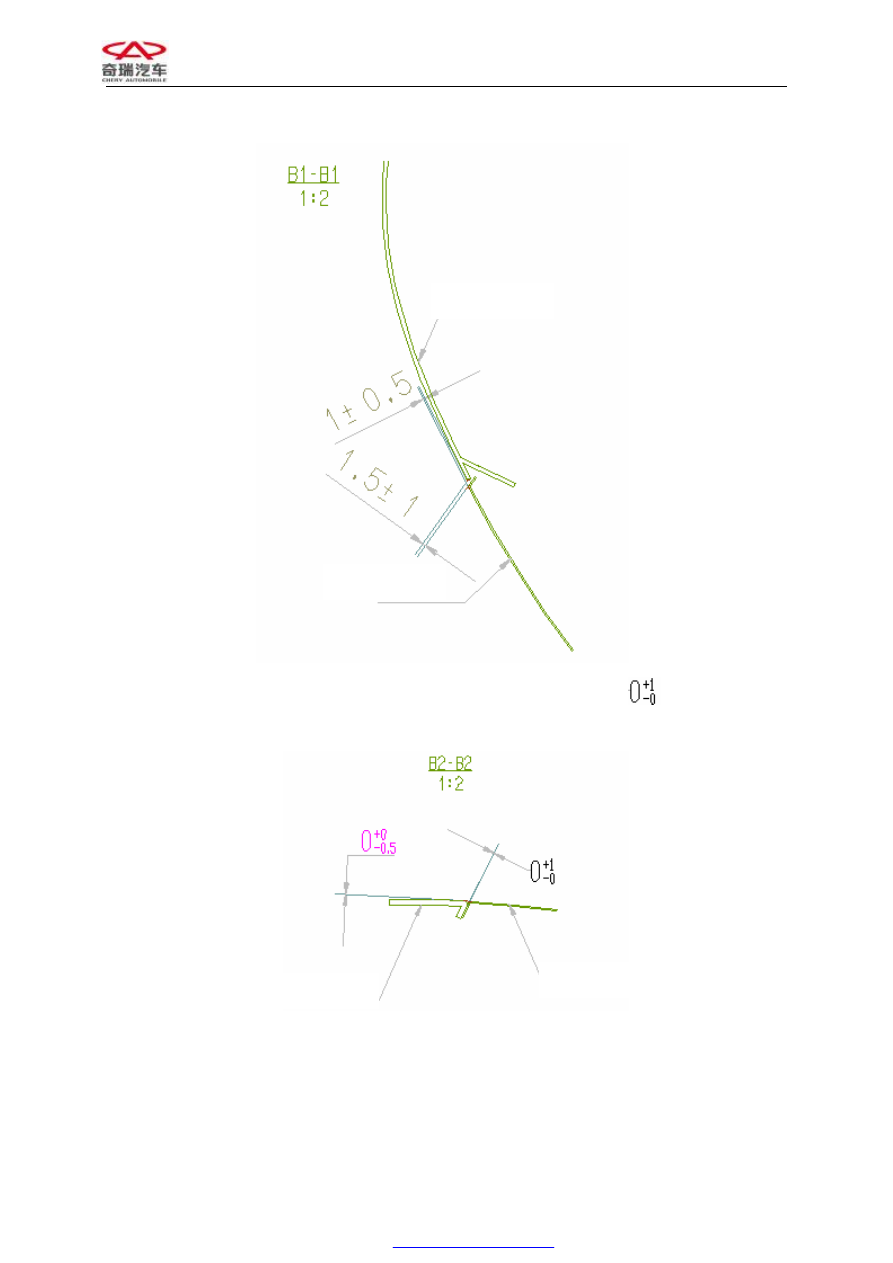

The clearance between the front fender and the headlamp at B1-B1: 1.5 ± 1


























The clearance between the front fender and the front bumper at B2-B2:



Headlamp

Front Fender

Front Bumper

Front Fender

Chery Service Manual for A520                  Body Dimension and Accessories



4

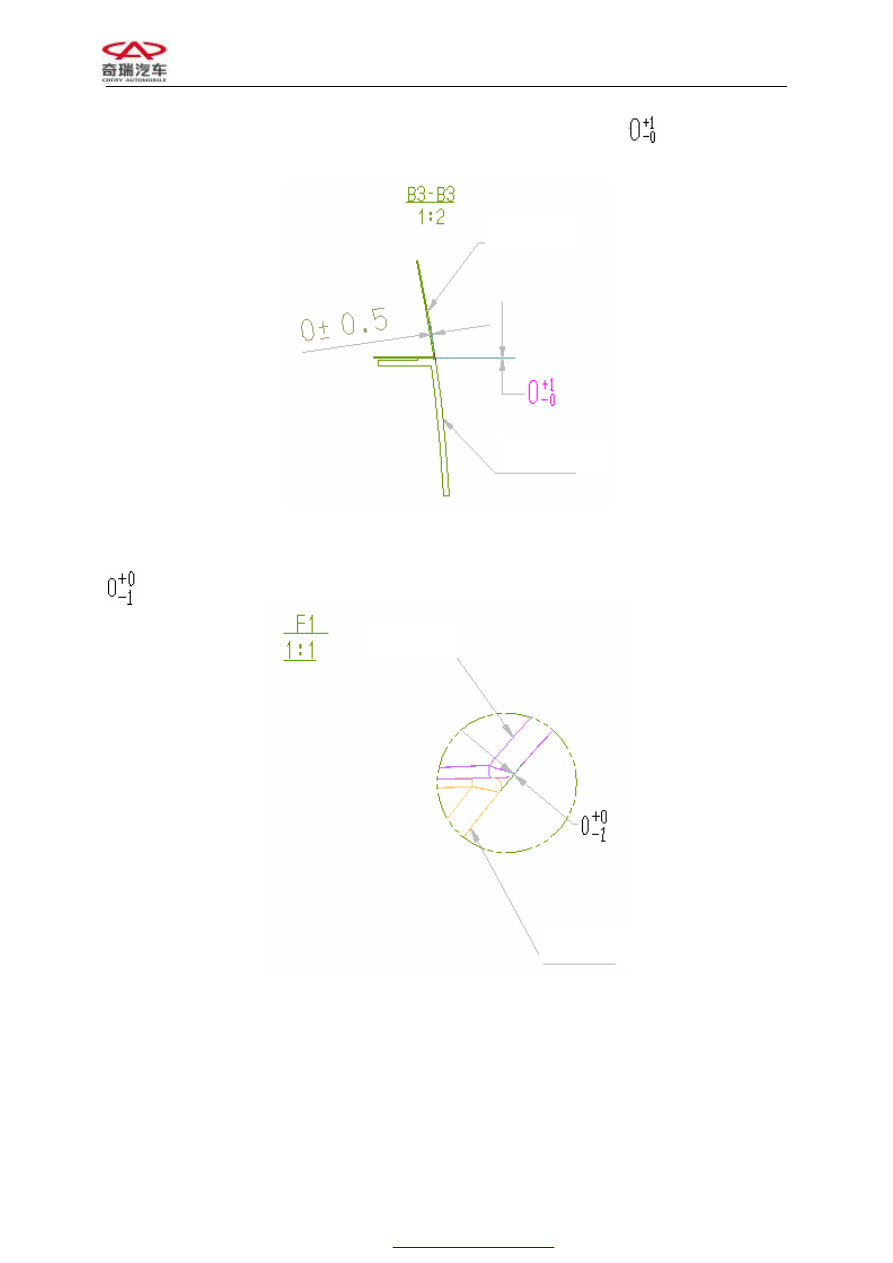

The clearance between the front fender and the front bumper at B3-B3:























The  allowable  installation  deviation  between  the  front  fender  and  the  front  bumper  at  F1:





Front Bumper

Front Fender

Front Fender

Front Bumper

Chery Service Manual for A520                  Body Dimension and Accessories



5

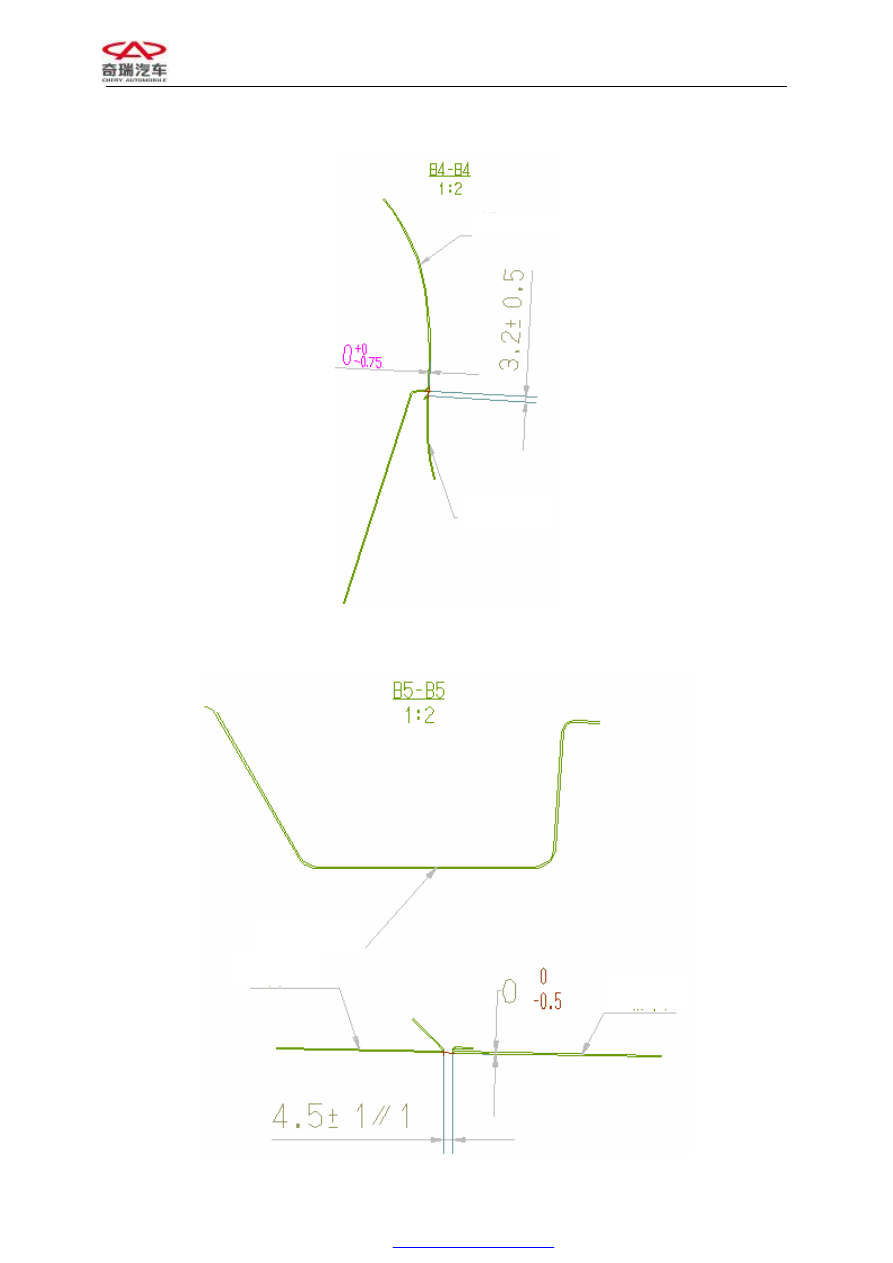

The clearance between the front fender and the side panel at B4-B4: 3.2 ± 0.5























The clearance between the front fender and the front door at B5-B5: 4.5 ± 1

Front Fender

Side Panel

Side Panel

Front Fender

Front Door

Chery Service Manual for A520                  Body Dimension and Accessories



6

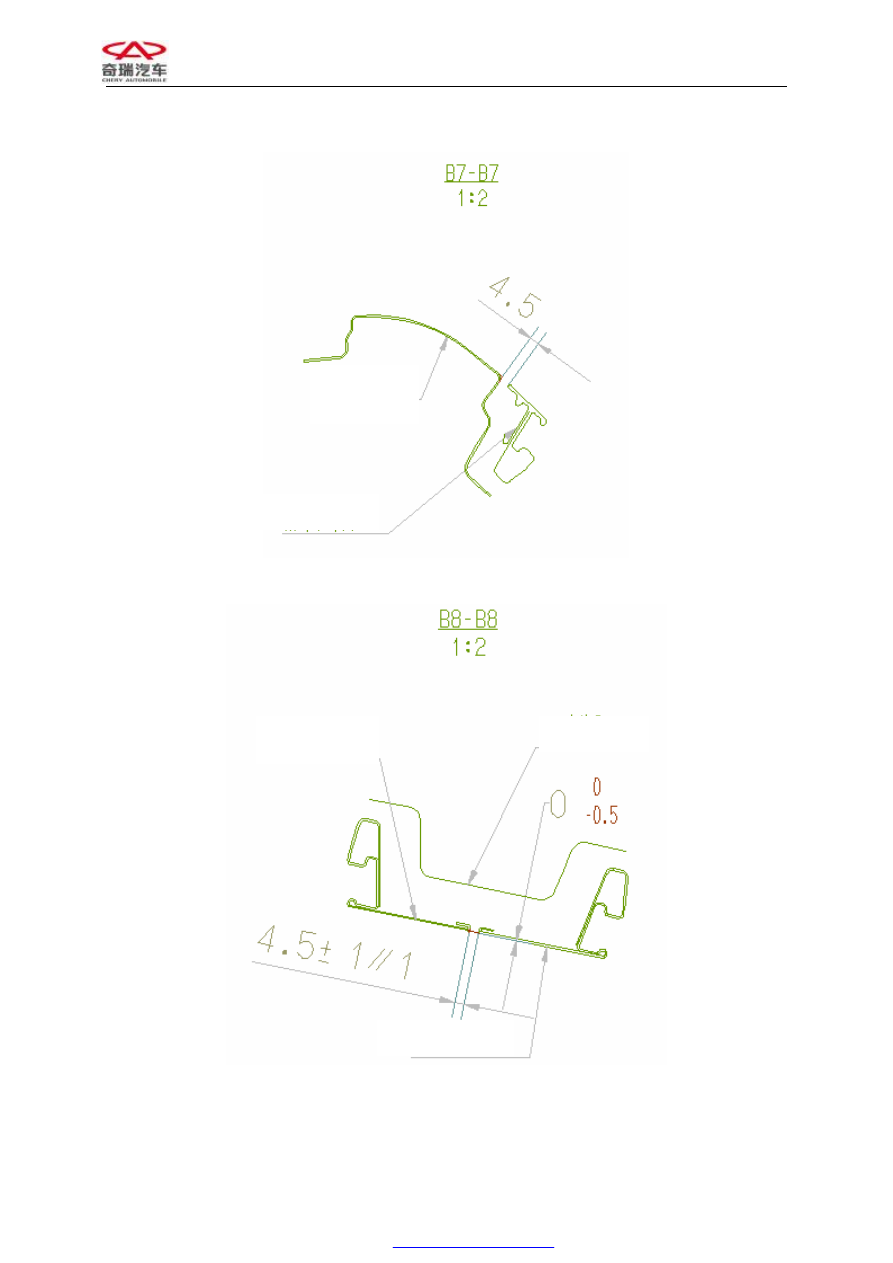

The clearance between the side panel and the front door frame at B7-B7: 4.5




















The clearance between the front door frame and the rear door frame at B8-B8: 4.5 ± 1

Side Panel

Front Door Frame

Front Door Frame

Side Panel

Rear Door Frame
