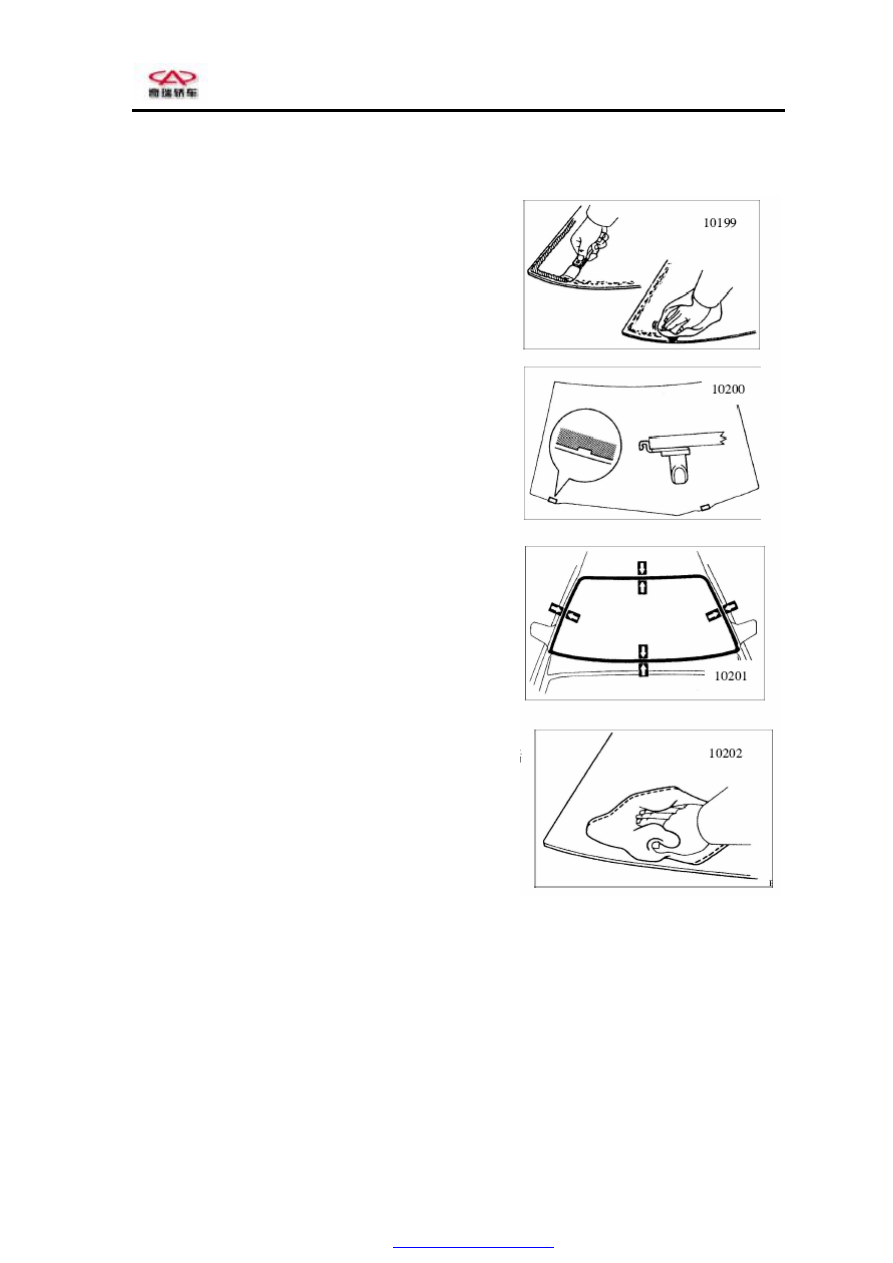

Clean the detached windshield

l.  Apply  a  scraper  to  remove  the  adhesive  on  the

windshield.

2.  Apply the cleaning solution to rinse the windshield.

WARNING: Do not touch the windshield after cleaning.



Replace the clamping piece if necessary.

l.  Apply a knife to detach the stopper.

2.  Remove the old clamping piece.

3.  Replace it with a new clamping piece.



Windshield Positioning

l.  Place the windshield in a proper position.

2.  Note  the  reference  markings  on  the  windshield  and

body.

3.  Remove the windshield.





Clean the contact surface of windshield

Apply the cleaning solution to remove the black smudges

on the contact surface around the windshield.

WARNING: Do not touch the surface  of  windshield after

cleaning.








PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

52



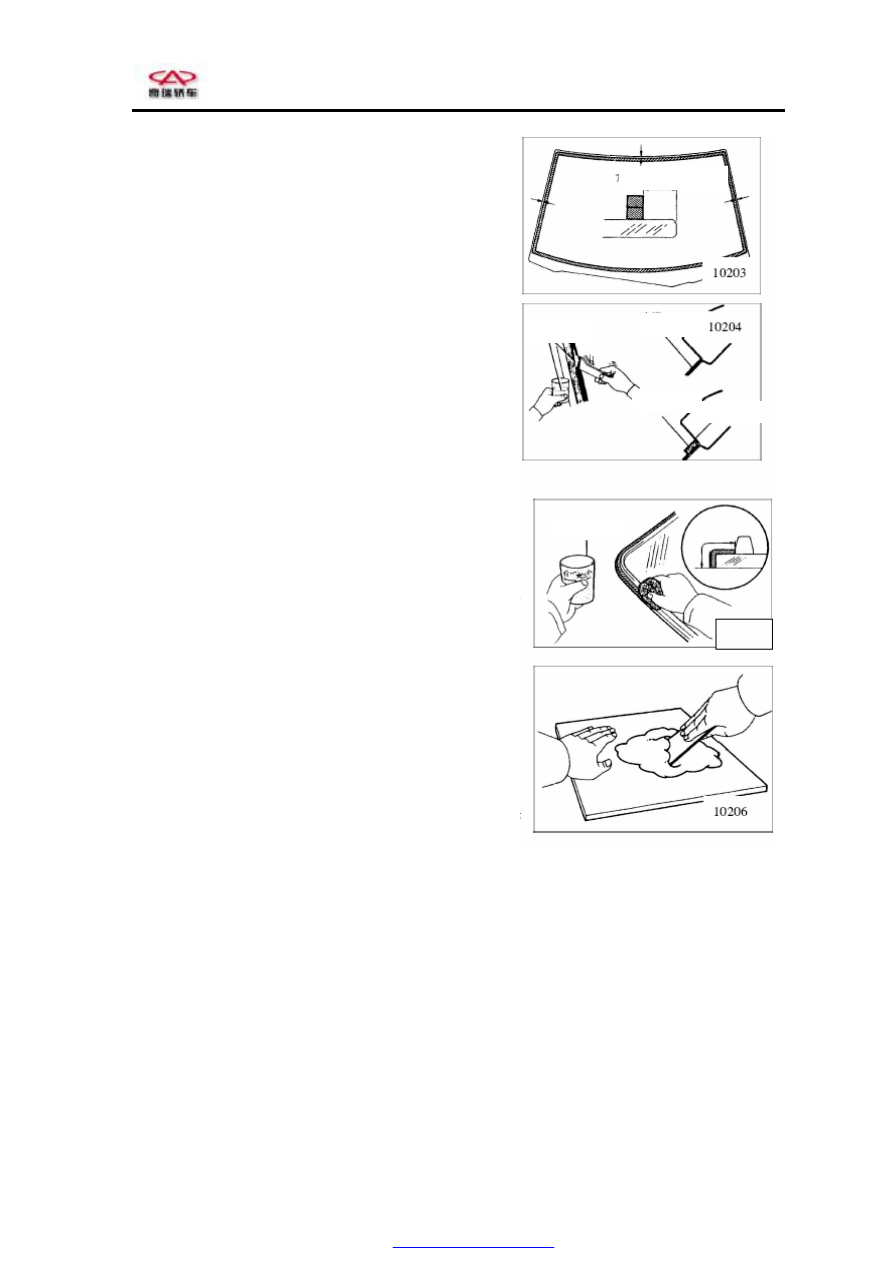

Install the Draining Plate

Apply the doubleside tape to install the  draining plate, as

shown in the right picture.

WARNING: Do not touch the surface  of  windshield after

cleaning.

Apply a coat of primer M on the contact surface of
body:

  Use  a  brush  to  coat  primer  M  on  the  contact

surface of body.

WARNING:  The  primer  coating  shall  be  dried  for  more

than  3  minutes,  do  not  apply  the  primer  on  the  adhesive,

and  do  not  store  the  unsealed  primer  M  till  to  the  future

application.



Apply a coat of primer G on the contact surface
of windshield

l.  Use a brush  or sponge to apply a coat of primer G on

the edge and contact surface of windshield.

2.  Apply  a  clean  cloth  to  wipe  off  the  primer  before  it

dries.

WARNING: The  primer  coating  shall  be  dried  more  than

3  minutes,  do  not  apply  the  primer  on  the  adhesive,  and

do  not  store  the  unsealed  primer  G  for  any  future

application.



Mix the Adhesive

WARNING: It shall be ensured that the assembly of panel

strip  is  finished  during  the  adhesive  available  period  and

the adhesive is mixed successfully within 5 minutes.

l.  Apply  the  dissolvent  to  thoroughly  clean  the  glass

plate and putty scraper.

2.  On  the  glass  plate  or  equivalents,  apply  a  scraper  to

fully mix the 500 g main agent and the 75 g hardening

agent.



7 mm (0.28 in)

Primer M

Primer M

Primer M

Primer G

Adhesive

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

53



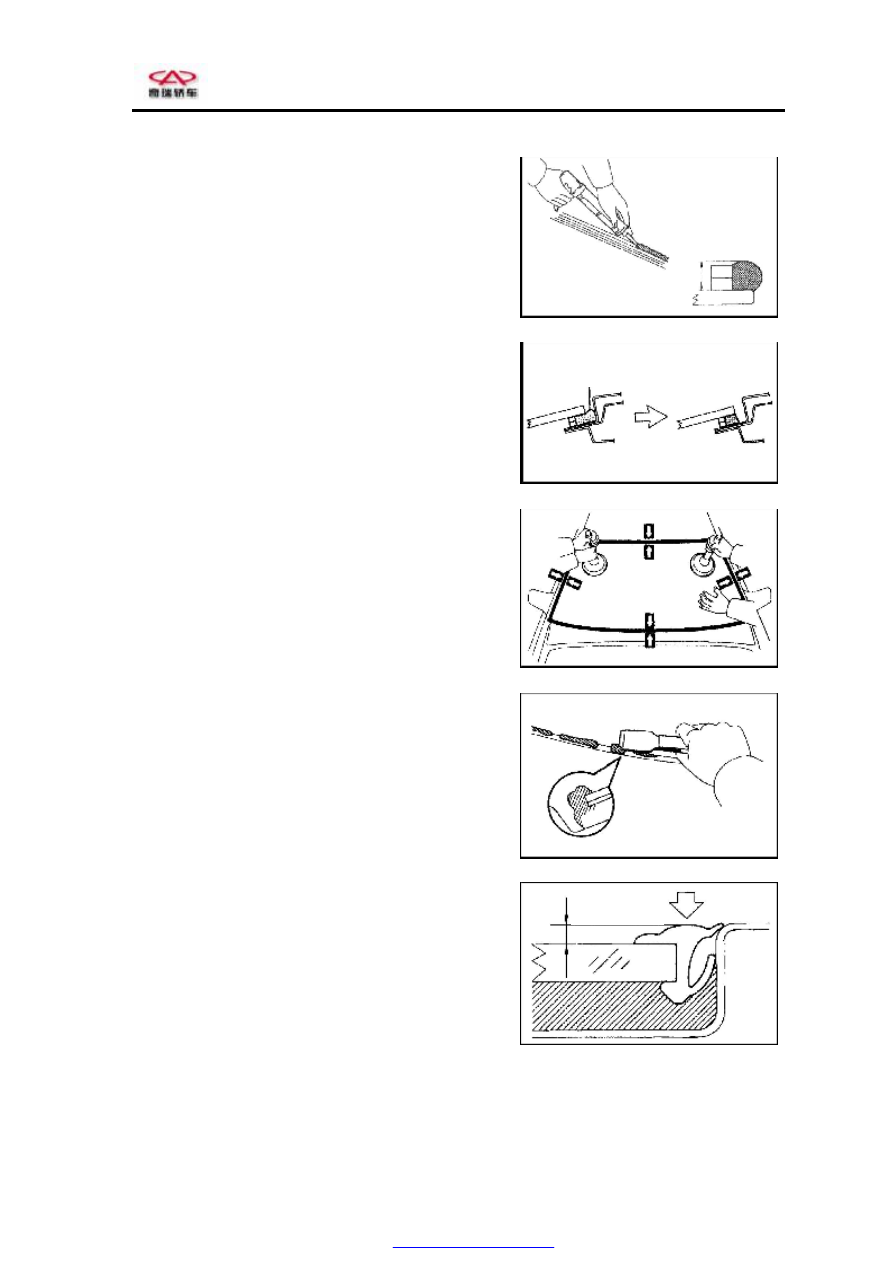

Apply the Adhesive

l.  Cut  off  the  nozzle  of  tube-shaped  kettle  and  add  the

adhesive into the kettle.

2.  Fill the tube-shaped kettle into the sealant gun.

3.  Apply the adhesive on the windshield, as shown in the

right picture.



Install the Windshield

Hint:  Make  sure  that  the  draining  plate  has  been  adhered

to the panel of body, as shown in the right picture.



l.  Install the  windshield to align the windshield with the

reference  making  on  the  body,  and  then  pressure  the

windshield gently into the frame along its edge.

2.  Use  a  scraper  to  apply  the  adhesive  on  the  edge  of

windshield.



3.  Use  the  scraper  to  remove  the  excessive  or

overflowing adhesive.

4.  Clamp  the  windshield  tightly  till  the  adhesive  gets

hardened.

Check the leakage of water, and repair it.

l.  Conduct the water leakage test after the adhesive  gets

hardened.

2.  Apply  the  sealant  to  seal  the  part  of  water  leakage.

Part Number: 08833-00030 or equivalents













10 mm (0.39 in)

Adhesive

2.7 mm (0.11 in)

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

54



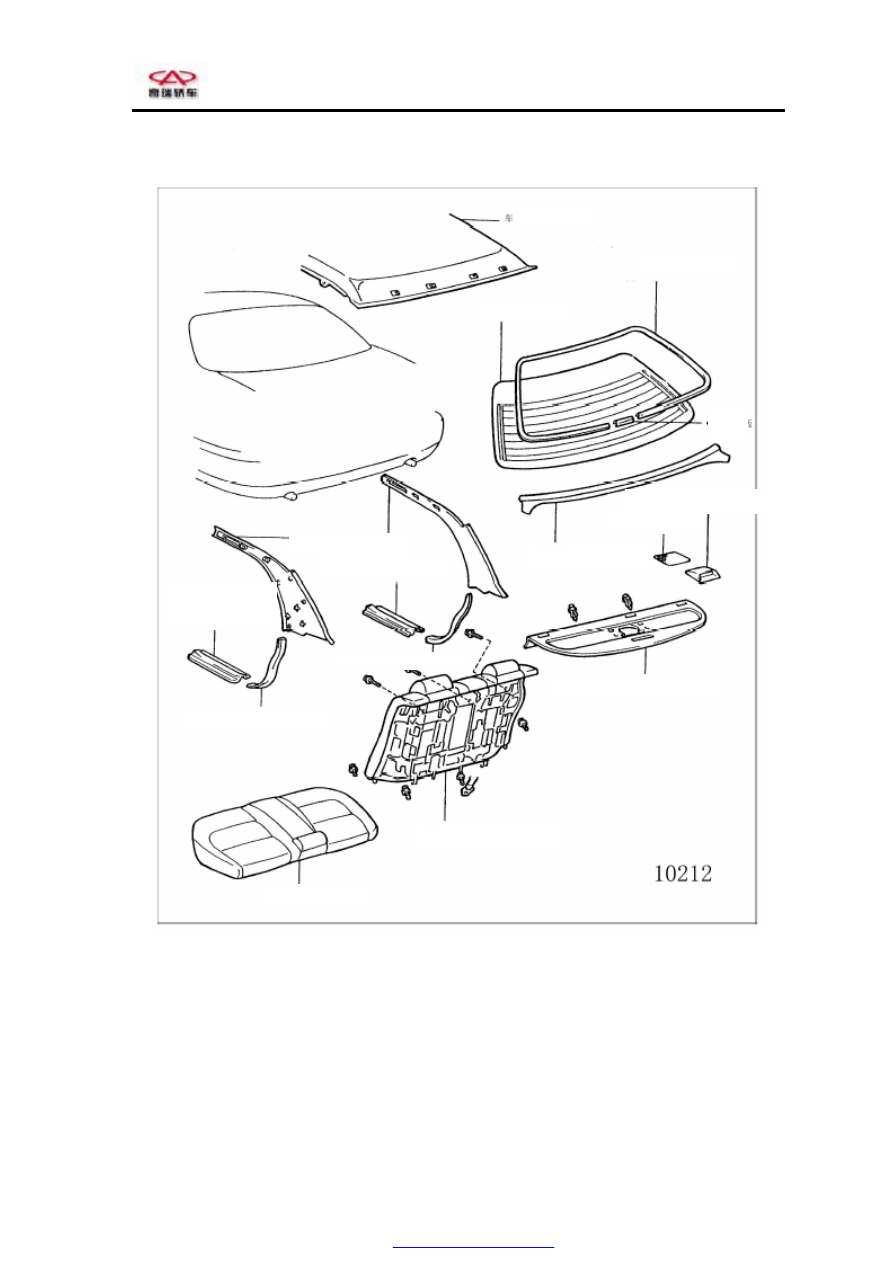

Rear Windshield Panel Strip and Glass Parts



Lower panel strip

High mount brake lamp

Rear door frame plate

Storage box trim plate

Rear Seat Backrest

Rear seat cushion

Speaker mesh

Joint
Cap

Upper panel strip

Rear windshield

Roof lining

Rear seat side trim

Rear  door  frame

plate

Roof side trim

Rear seat side trim
