Chery Eastar Service Manual                    Body Dimension and Accessories

43



Assemble in the reverse order of disassembly.

Assembling requirements: For the fixing bolts or nuts, their torques shall be M=7±1 N·m. it is required

to  ensure  that  the  glass  can  be  able  to  up  and  down  smoothly  and  easily  after  the  completion  of

assembly and adjustment, without shaking, flapping, shocking and etc. and the electrical requirement:

the time of up/down shall be 3±l s.



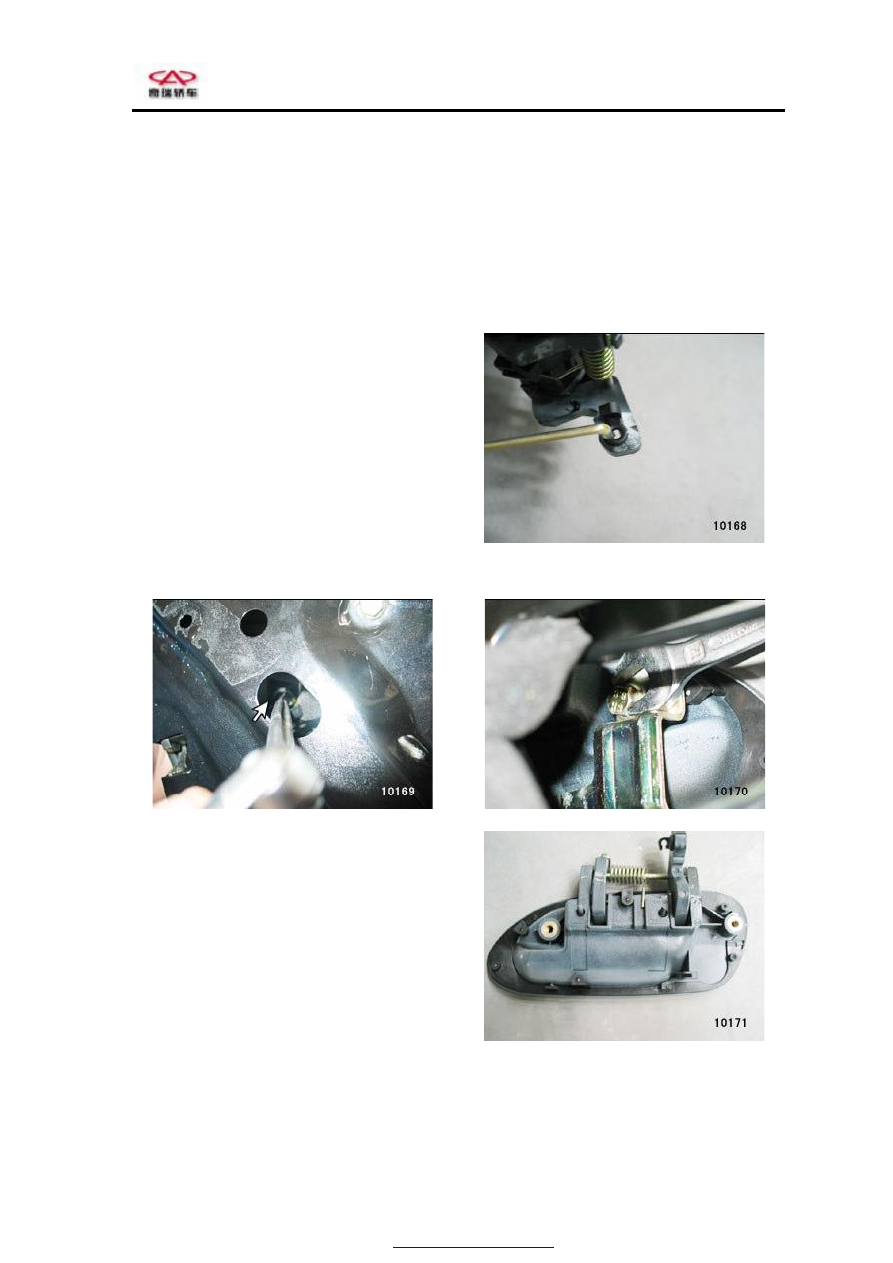

Door Exterior Handle and Lock Core

Disassembly and Assembly

l. Unfasten the connecting rod.





2. Unscrew the two fixing bolts.







3. Remove the exterior handle.





Assemble  in  the  reverse  order  of
disassembly.





PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

44



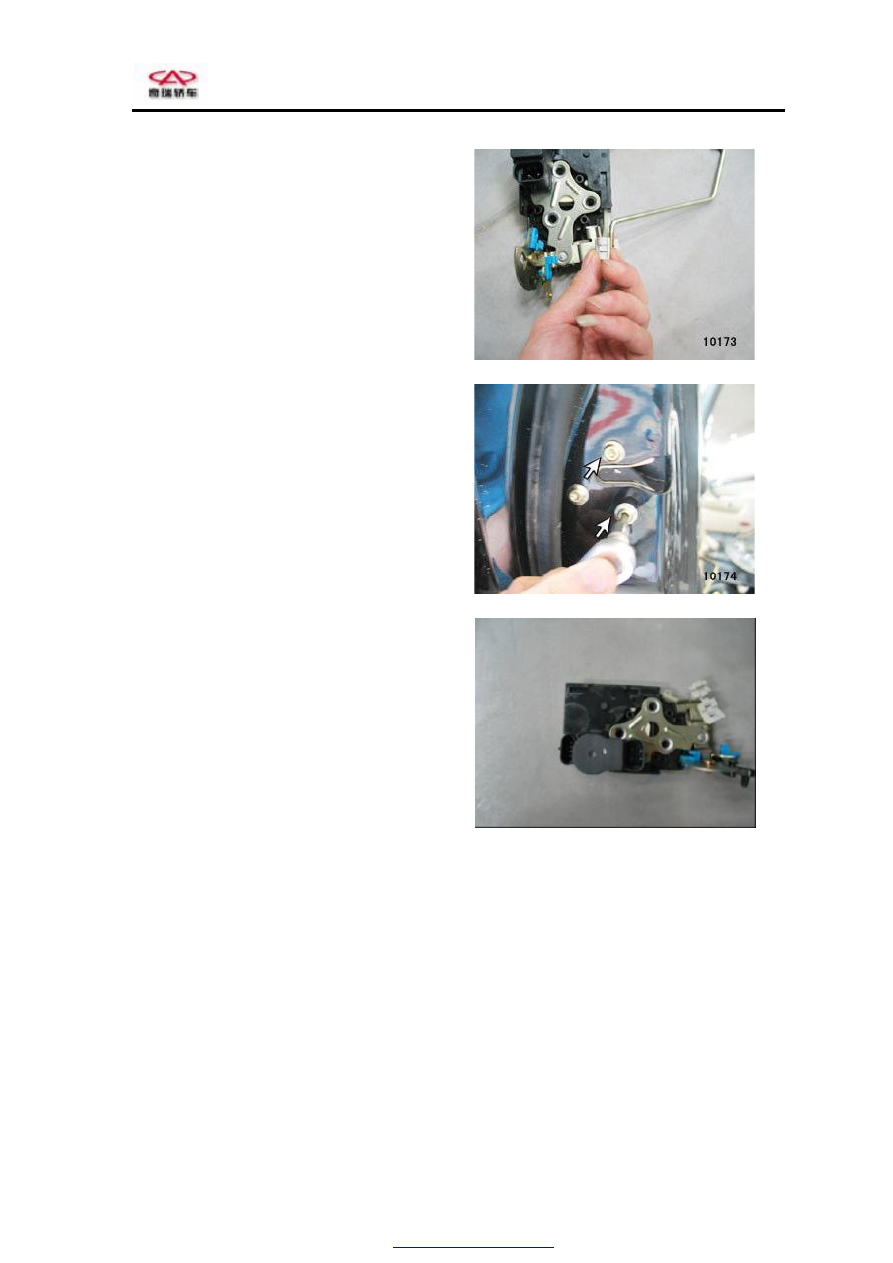

Door Lock and Motor

Disassembly and Assembly

1.  Unfasten the connecting rod.





2.  Unscrew  the  three  fixing  bolts  on  the  door

lock.





3.  Remove  the  door  lock,  and  disconnect  the

harness connector.





Assemble  in  the  reverse  order  of
disassembly.





PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

45



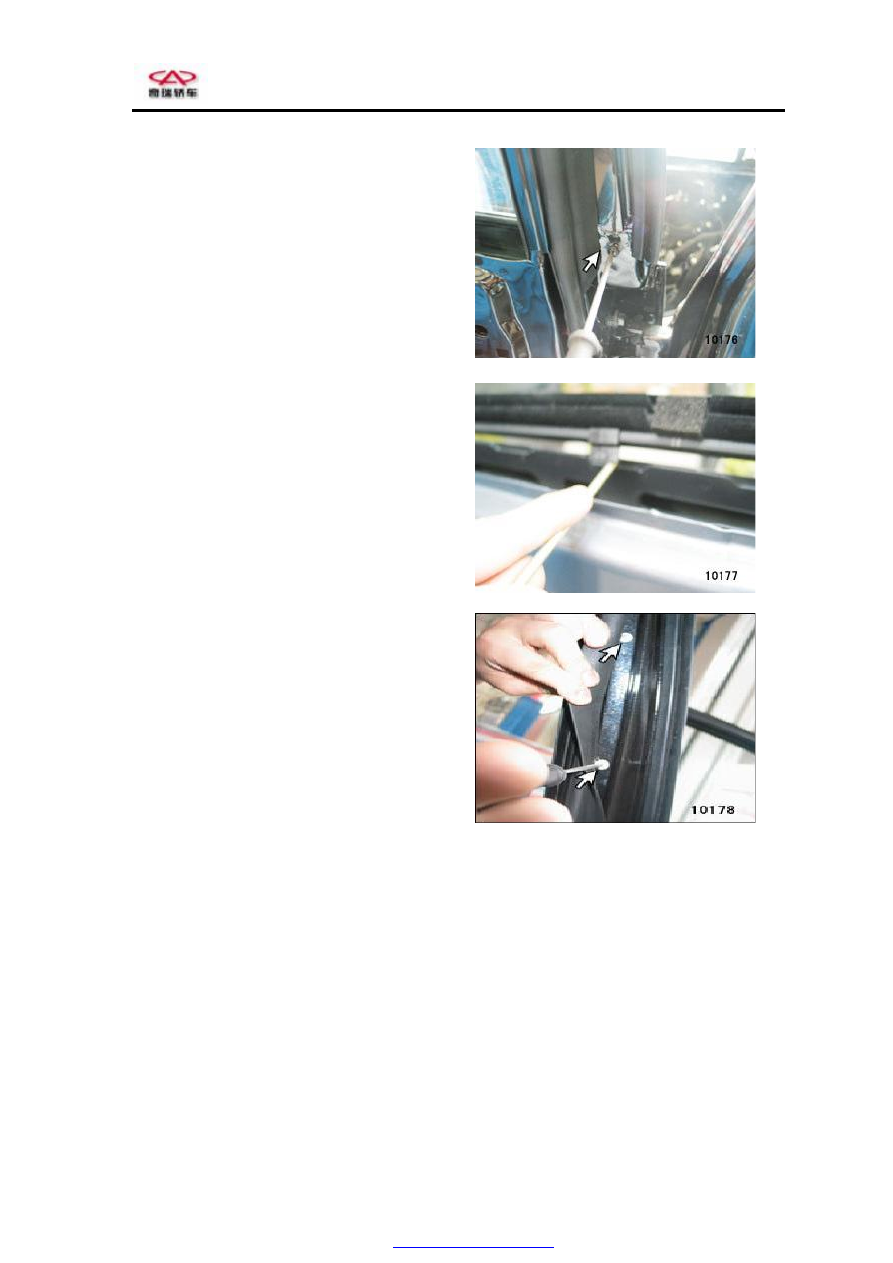

Glass Exterior Platen

Disassembly and Assembly

l.  Unscrew the bolts.





2.  Remove  the  glass  trim  plate,  glass  conduit

and quarter glass.



3.  Apply the special tool for clip to push inwards

the  clip,  and  take  out  the  pressing  plate

upwards.





Assemble in the reverse order of disassembly.



Disassemble the B Protecting Cover

Remove the weather seal, unscrew the four fixing

bolts and take out the protecting cover.









PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

46



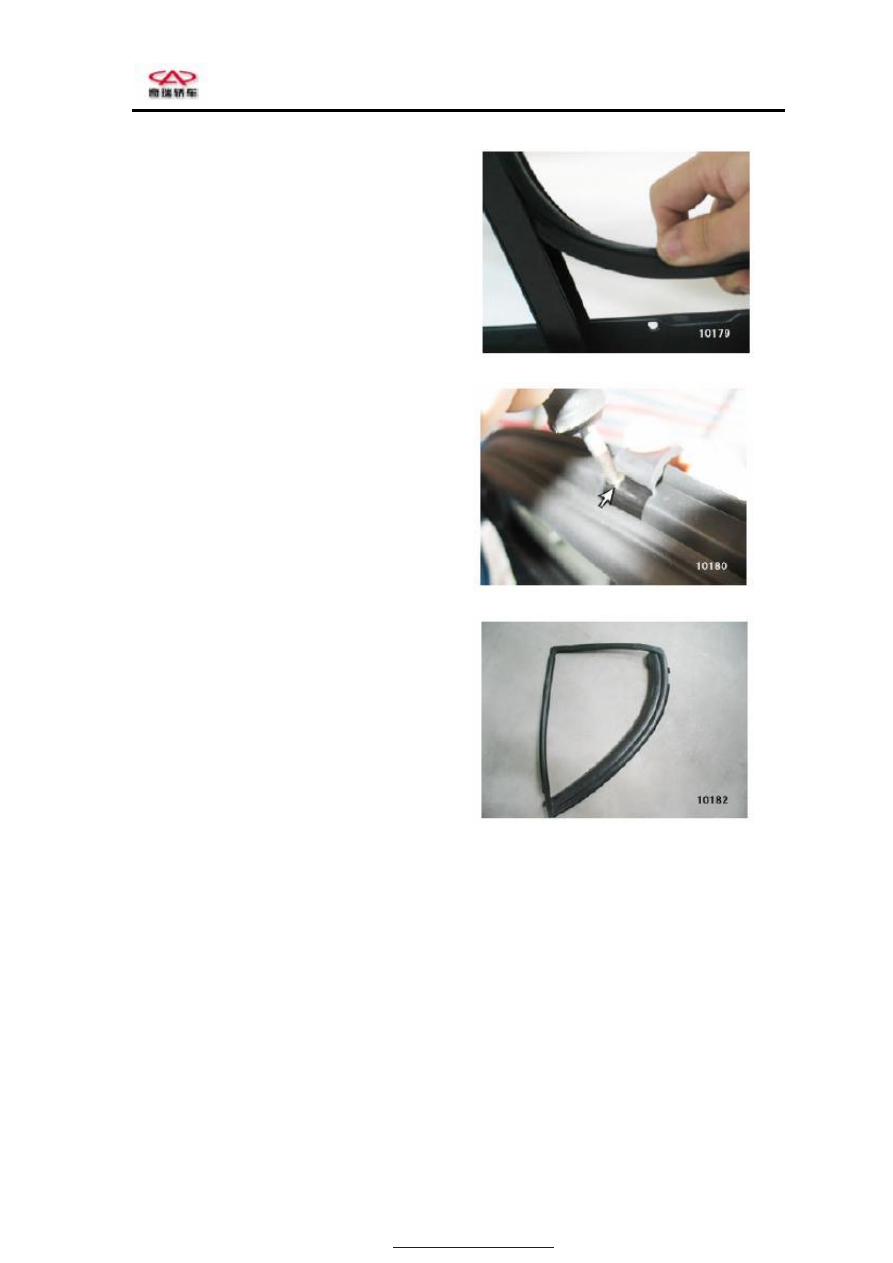

Quarter Glass

Disassembly and Assembly

l.  Remove the glass up/down.

2.  Remove the glass run channel.





3.  Unscrew the two fixing bolts of glass rail.





4.  Pull forwards the quarter glass to remove the

quarter glass and weather seal





Assemble  in  the  reverse  order  of

disassembly.
