Chery Eastar Service Manual                    Body Dimension and Accessories

22



5.  Unscrew  the  two  cross  screws,  and  remove

the high mount brake lamp













Assemble in the reverse order of disassembly.



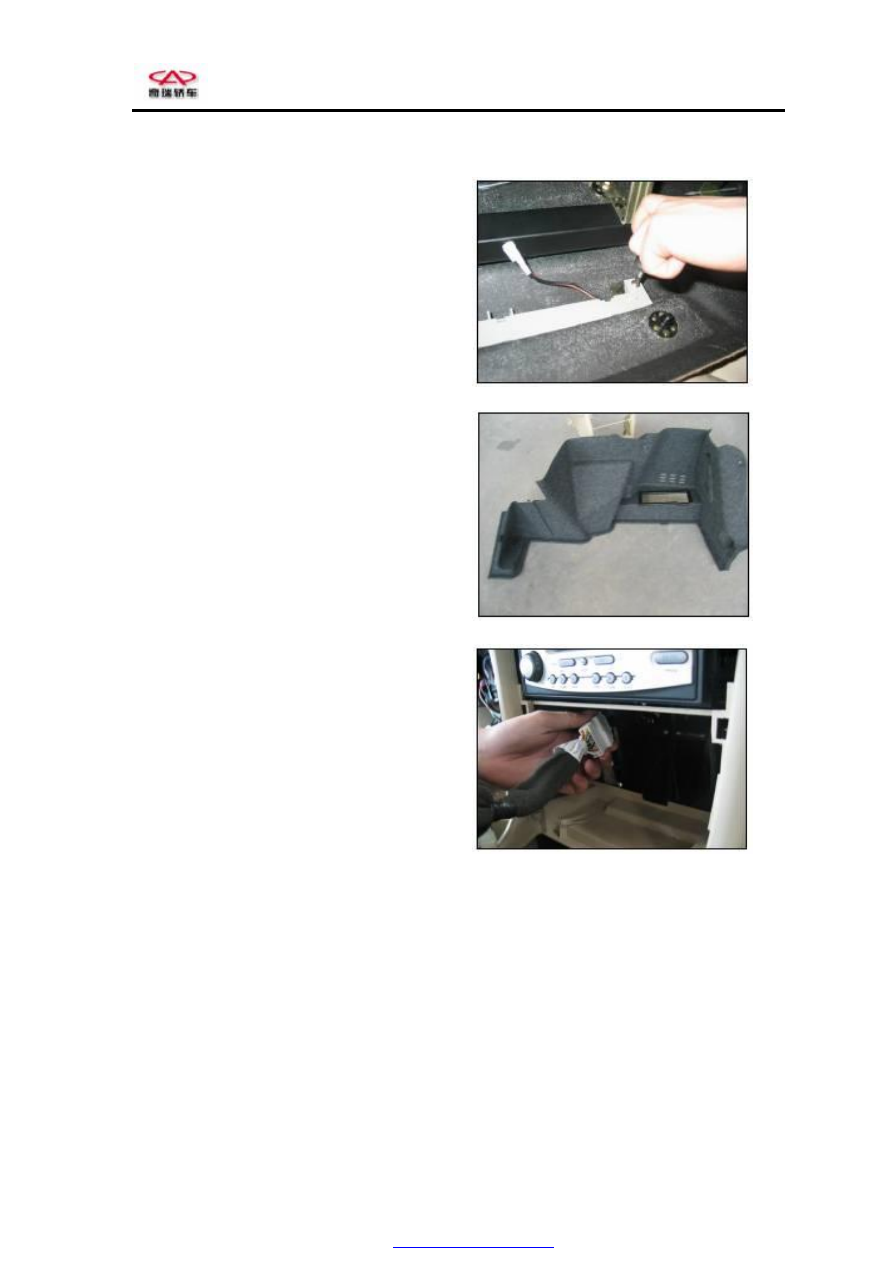

Disassemble the Left-side Storage Box

l.  Apply  the  special  tool  for  clip  to  remove  the

fixed  clips,  and  take  out  the  luggage  boot

wheelhouse right trim assy.





Disassemble CD Cartridge

Loosen  the  three  nuts  on  the  CD  cartridge  and

take out CD player, and detach the harness.



PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

23

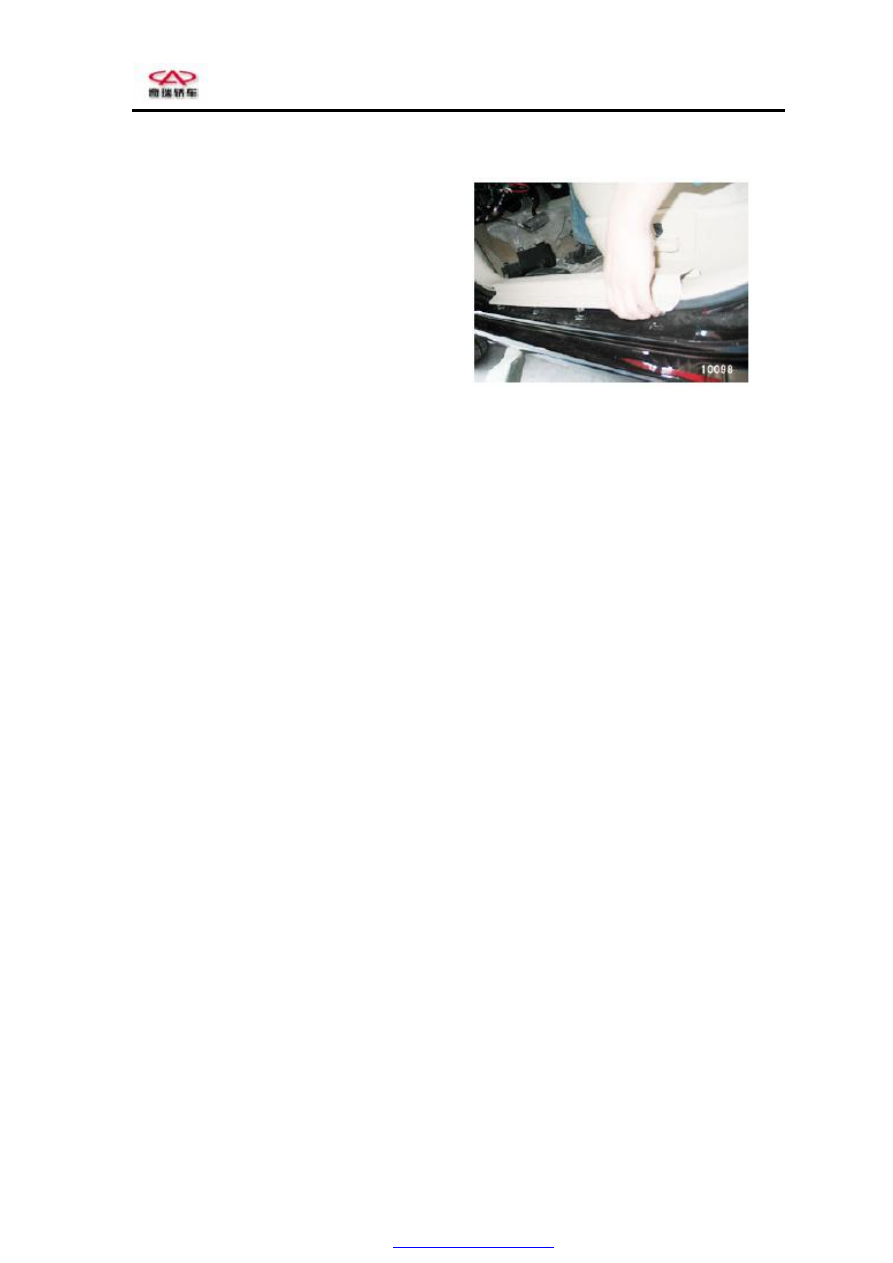

Chapter Four Front Door

Front Door

Disassembly and Assembly

l.

Disassemble  the  front  door  frame  plate.

(Fig.0108)





2.  Detach  the  front  corner  of  floor  carpet,  and

disconnect the harness of vehicle door.

3.  Remove  the  door  stopper  from  the  body  of

vehicle.

4.  Support  the  door  while  releasing  the  four

bolts  of  hinge  on  the  side  of  vehicle  body,

remove the door



Assemble in the reverse order of disassembly.

Adjustment of Front Door

Adjust the front door in the forward, backward and vertical directions.

Apply the special tool to unscrew the body hinge bolts, and adjust the door.

Adjust the door in the leftward, rightward and vertical directions.

Unscrew the door-side hinge bolts to adjust the door.



Replacement of Door Hinge

l.

Disassembly/Assembly of mud guard and fender lining.

①  Remove the tire.

②  Remove the mud guard.

③  Remove the fender lining

2.  Support  the  door,  unscrew  the  four  fixing  bolts  on  the  upper  and  lower  hinges,  and  remove  the

hinges

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

24



Disassembly of Front Door

Trim Plate

Disassembly and Assembly

l.  Apply  a  screwdriver  to  pry  out  the  two  clips,

and remove the trim.

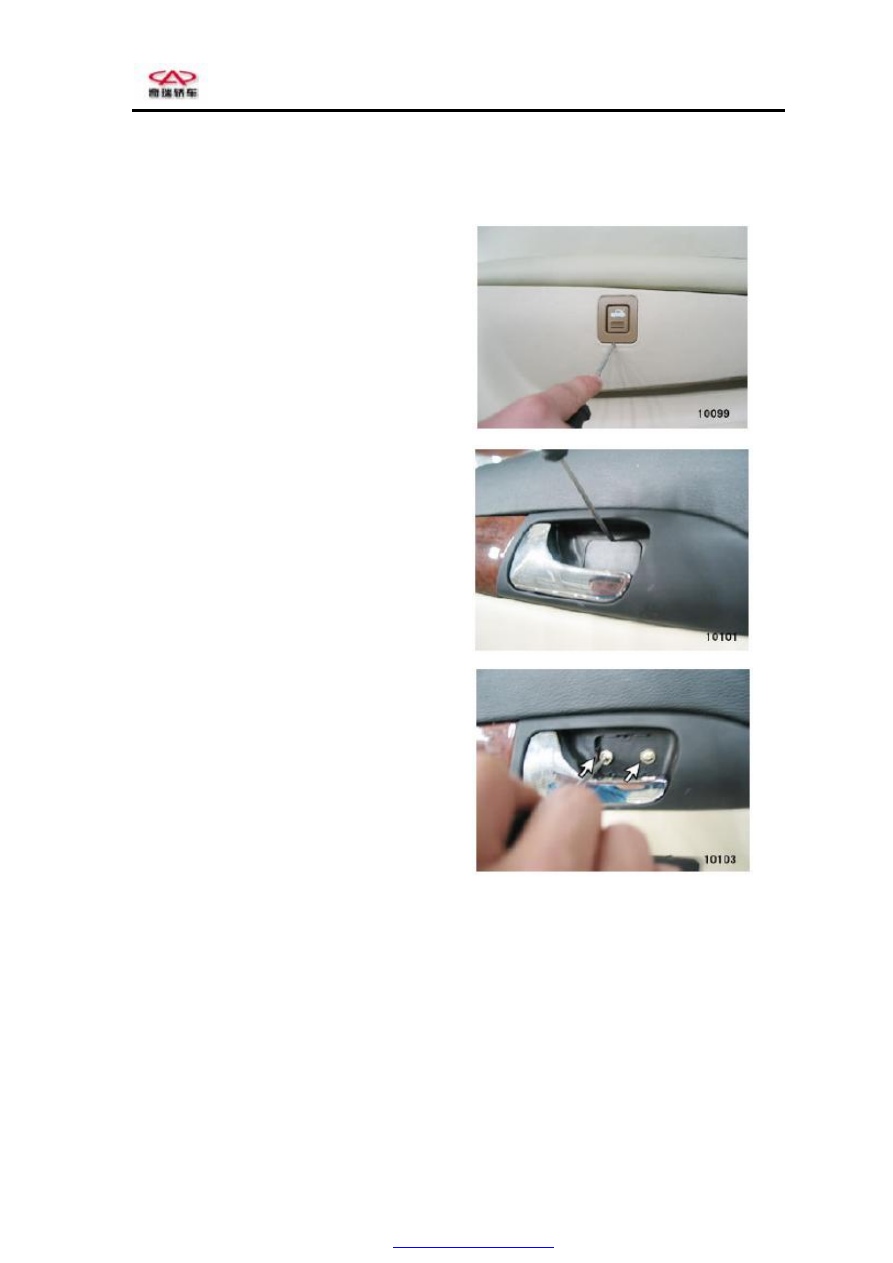

2.  Apply  a  screwdriver  to  pry  outwards  the  tail

gate opening switch, and remove the bolts.



3.  Apply  a  screwdriver  to  pry  outwards  the  bolt

trims on the inside handle.



4.  Unscrew  the  two  fixing  bolts  on  the  inside

handle



PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

25



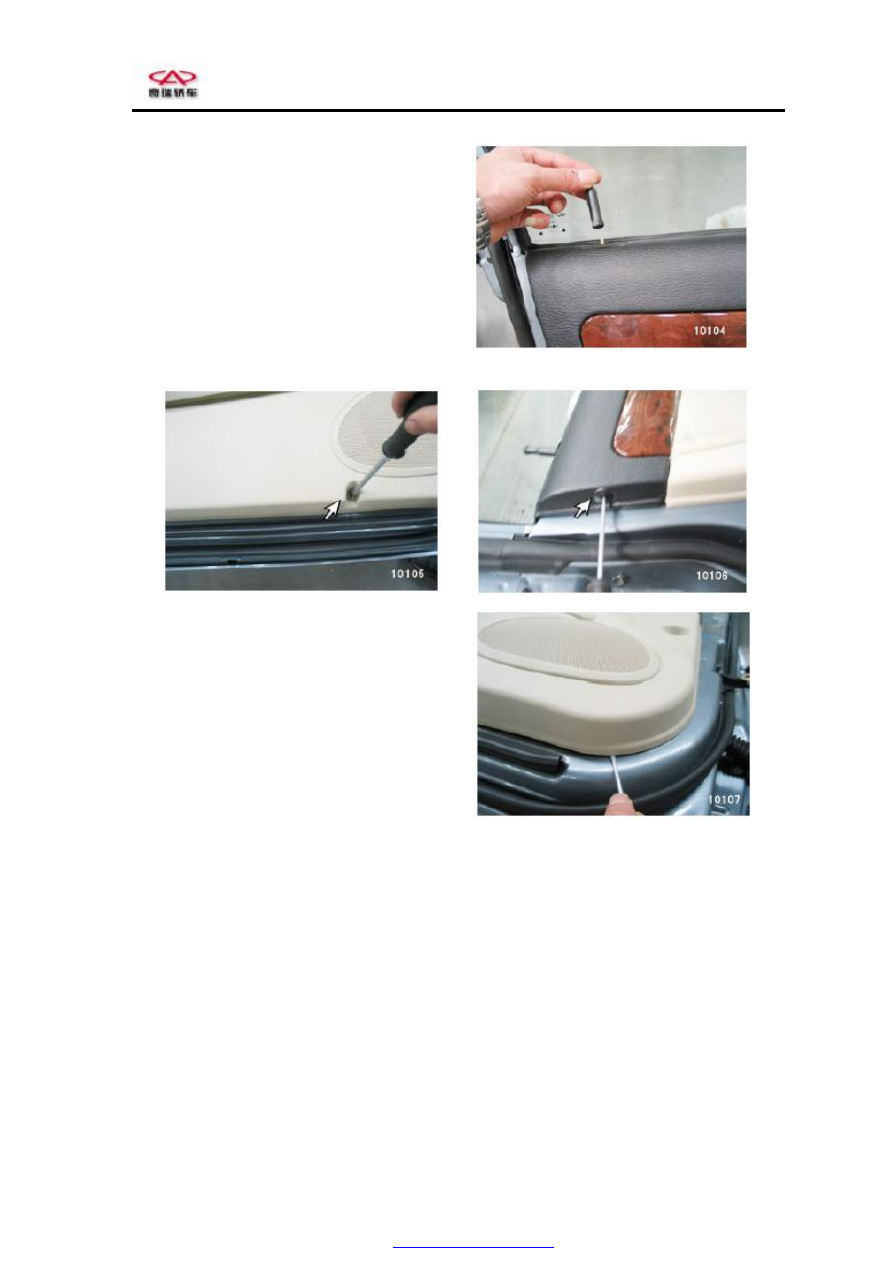

5.

Screw out the door lock button.



6.

Remove the five fixing bolts on trim plate.





7.  Insert  the  screw  into  the  gap  between  the

panel and trim, and remove the clip.





8.

Draw out the whole trim piece towards the interior of vehicle.

Assemble in the reverse order of disassembly.

Assembling  requirements:  measures  should  be  taken  to  prevent  the  working  area  rinsed  from  being

dirtied  during  disassembly  and  assembly.  It  is  very  important  to  keep  clean  when  conducting  these

operations.  The  fit  clearance  between  the  door  panel  and  door  inner  panel  shall  be  uniform,  and  the

torque of fixing screw shall be 3±0.5Nm. The rinsing width of front/rear windshield shall be ensured

between 15 to 17 mm. the width of primer ensured between 13 to 15 mm. the width of adhesive shall

be  7  to  9  mm  and  its  height  9  to  15  mm,  without  any  adhesive  leakage,  overflow  and  etc  after

assembly. The clearance between the upper and lower of glass and that between the left side and right

side shall be identical and uniform to ensure that they match well with the adhesive strips around them

and the glass shall be sealed well, after rain test there shall no be any leakage and other defects.
