Chery B11 Service Manual



Air Conditioner-15



No.

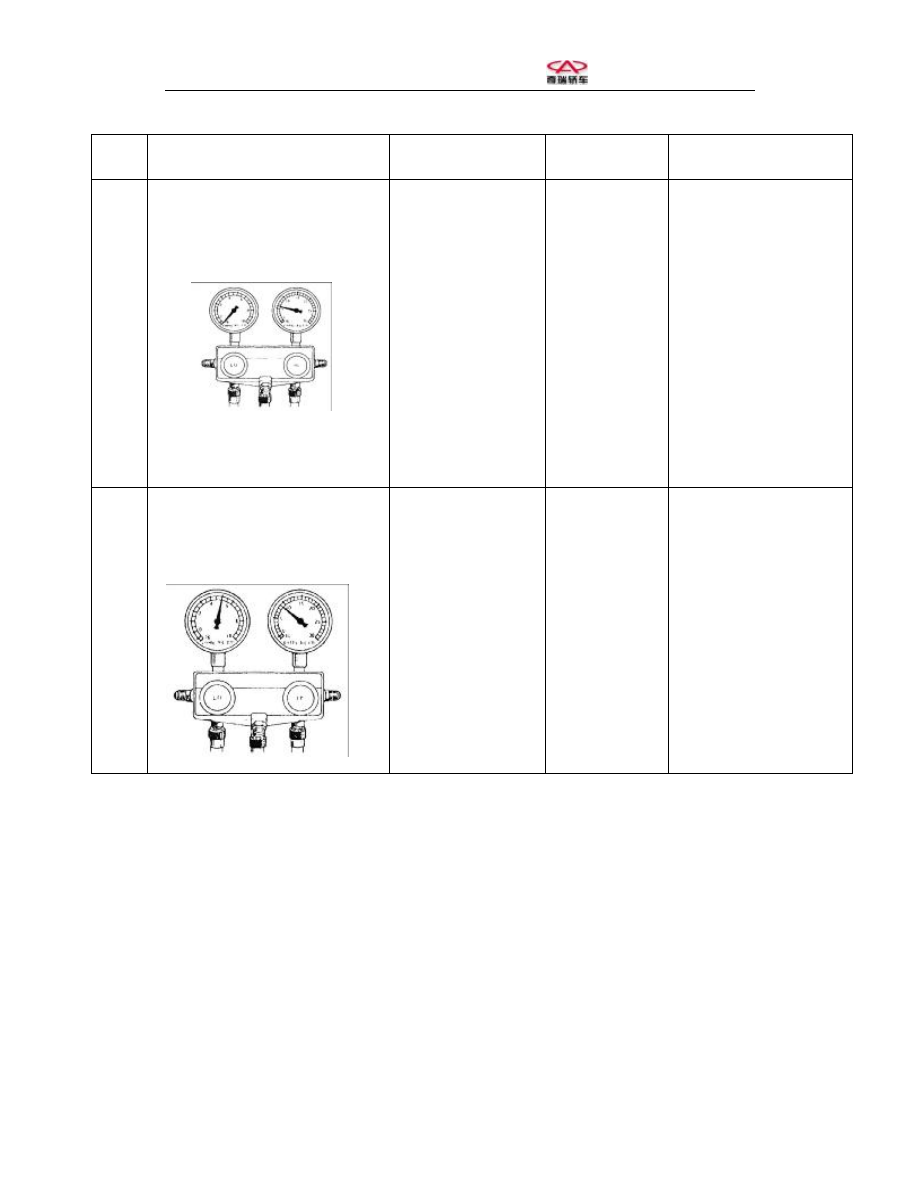

Manifold Pressure Gauge Reading:

KPa (Kgf/cm

2

, lb/sq.in.)

Condition

Possible Cause

Method of Troubleshooting

8

The  low  pressure  end  is  displayed  as

vacuum,  and  the  high  pressure  end  is

displayed as too low pressure























●   No  cold  air  (under

some  conditions,  with

cold air but sometimes

without it)





●  Frost  or  dew  visible  in

the

front/rear

of

container  or  expansion

valve

Refrigerant  fails  to

recirculate.

(1)  Check  if  the  heat  sensing

tube  leaks.  If  the  expansion

valve failure, replace it.

If the result of (1) is normal,

(2)  Blow  the  air  into  the

expansion  valve  to  remove

the  dirt  from  the  expansion

valve.

If  it  is  difficult  to  remove  it,

replace the expansion valve.

(3) Replace the container



9

Too  high  pressure  of  low-pressure  end,

and/or  too  low  pressure  of  high-pressure

end



















No cold air

Compression

insufficient

Repair or replace the compressor











Chery B11 Service Manual



Air Conditioner-16

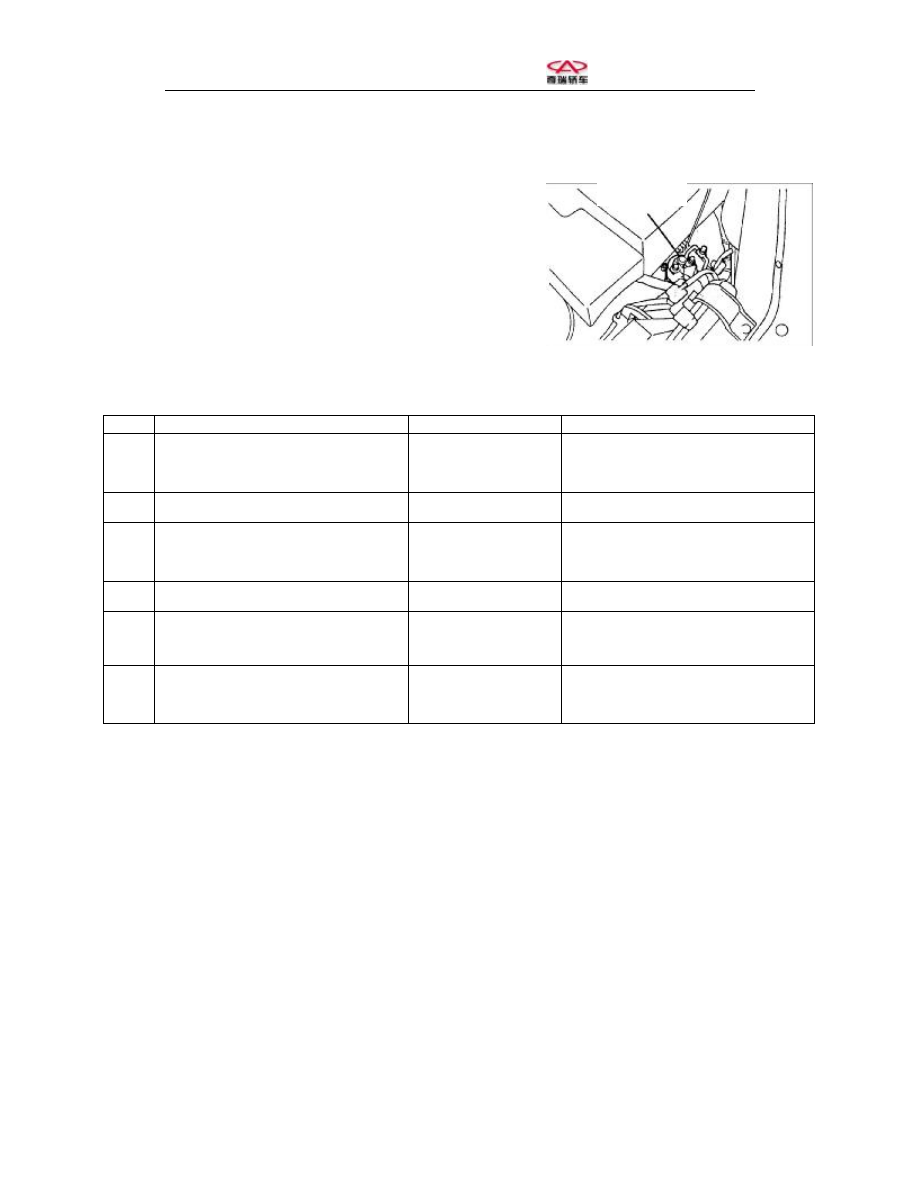

Section 10 Refrigerant Charge Check

Check the refrigerant charge

1.

Enable the engine to operate at the idle speed

2.



Let the air conditioner operate for several minutes under

the maximum cold air condition

3.



Check the refrigerant charge

Observe it from the sight glass on the refrigerant pipe.





Item

Phenomenon

Refrigerant Dosage

Method of Troubleshooting



1




Air bubbles appear in the sight glass


Insufficient*

(1)  Apply leak tester to check the air leakage,

and replace it as required

(2)  Charge the refrigerant, till that the air

bubbles disappear

2

No air bubble appears in the sight glass

None, sufficient or
excessive

Refer to Item 3 and 4



3




Temperature difference between the
compressor’s air inlet and outlet


Null or almost null

(1)  Apply leak tester to check the air leakage,

and replace it as required

(2)  Charge the refrigerant, till that the air

bubbles disappear

4

Obvious temperature difference between the
compressor’s air inlet and outlet

Appropriate or excessive

Refer to Item 5 and 6

5

After the air conditioner is shut down, the
refrigerant of sight glass changes immediately
to transparent one

Excessive

(1)  Recycle the refrigerant
(2)  Drain the air, and charge appropriate

purified refrigerant

6

After the air conditioner is shut down, the
refrigerant    firstly is foam state , and then
change and keep transparent

Appropriate

-

*:  If refrigeration sufficient, there are some air bubbles in the sight glass at the higher ambient

temperature, and it can be regarded as a normal condition.

Refrigerant charge

Specified value: R134a, 850 g±25 g.





SIGHT GLASS





Chery B11 Service Manual



Air Conditioner-17

Section 11 Charging Method of Refrigerant

I. Precautions for Refrigerant Concerned

(1)  Avoid  the  refrigerant  contacting  with  your  skin,  and  wear  rubber  gloves  and  safety

goggles while handling the refrigerant.

(2)  Handle  the  refrigerant  concerned  at  a  well  ventilated  location.  Since  the  refrigerant  is  a

colorless gas at room temperature and its density is greater than that of air, the refrigerant

will  deposit  in  the  maintenance  location,  which  may  easily  cause  the  maintenance

personnel choked.

(3)  Do not allow the refrigerant to contact with fire. otherwise it may generate the toxic gas.

(4)  The O-ring can be applied once only.

(5)  The  Chery  automobile  with  carburetor  engine  adopts  the  refrigerant  R12  while  the  one

with  electronic  fuel  injection  type engine adopts the refrigerant R134a. The two  kinds of

refrigerants can’t be applied in common use, and the compressor oils can’t also be mixed.

During  the  course  of  handling,  it  is  unallowable  that  the  tools  contacting  with  one

refrigerant contact with the other refrigerant.

II. Method to Charge Refrigerant

If  the 400g tanked refrigerant is required, a refrigerant tank unlock valve shall be applied (shown

in the picture below). The operation procedures are as follows:

(1)  Before  the  unlock  valve  is  installed  on  the  refrigerant  tank,  turn  the  butterfly  handle  1  in

the counterclockwise direction till the valve needle return back completely.

(2)  Turn  the  plate-shaped  nut  3  in  the  counterclockwise  direction  to  lift  it  up  to  the  highest

position, and then tighten the valve and the dummy club at the center of refrigerant tank.

(3)  Install  the intermediate charging  hose of  manifold pressure gauge  on the joint 5, and then

turn the plate-shaped nut in the clockwise direction and tighten it by hand as possible.

(4)  Turn the butterfly handle 1 in the clockwise direction to make the valve needle 4 in its front

end punch a small hole in the dummy club of refrigerant tank.

(5)  Turn  the  butterfly  handle  1  in  the  counterclockwise  direction,  which  the  refrigerant  will

flow into the manifold pressure gauge along the charging hose.

(6)  Then turn the butterfly handle 1 in the clockwise direction to the lowest position, and it can

close down the refrigerant tank again. However,  do not detach the unlock valve, otherwise

the refrigerant inside the tank will leak out.



Chery B11 Service Manual



Air Conditioner-18





























Refrigerant charging procedures are as follows:

(1)  Connect the manifold pressure gauge to the refrigerant tank, shown in the picture below.

(2)  Unscrew  the  handle  of  unlock  valve  2  in  the  counterclockwise  direction  to  enable  the

refrigerant to enter the intermediate charging hose. In this case, do not open the handle valves

in the both sides.

(3)  Unscrew  the  nuts  of  intermediate  hose  of  manifold pressure  gauge,  and  then tighten the  nuts

of  intermediate  hose  after  the  air  inside  the  intermediate  hose  are  drained  when  you  see  the

white refrigerant gas overflow and heard the “fizzle” sound.

(4)  Turn  on  the  high-pressure  manual  valve  4,  shown  in  the  figure  below,  stand  the  refrigerant

tank  1  upside  down  so  as  to  let  the  refrigerant  in  liquid-state  charge  into  the  refrigeration

system.  In  this  case,  do  not  switch  on  the  A/C  unit  to  prevent  the  refrigerant  from  returning

back  to  the  tank.  200  g  or  more  refrigerants  shall  be  charged  every  time,  and  turn  the

compressor several times by hand after the completion of charging.

(5)  Turn  off  the  high-pressure  manual  valve  4,  shown  in  the  figure  below,  and  turn  on  the

low-pressure  manual  valve  3  to  let  the  refrigerant  in  gas-state  charge  into  the  refrigeration

system. The refrigerant charged from the low-pressure manual valve must be gas-state. If it is

liquid  state, the liquid hammer phenomenon  may  appear to  damage  the  compressor. Turn off

the low-pressure manual valve when the reading of low-pressure gauge reaches 2.8X10

5

Pa.

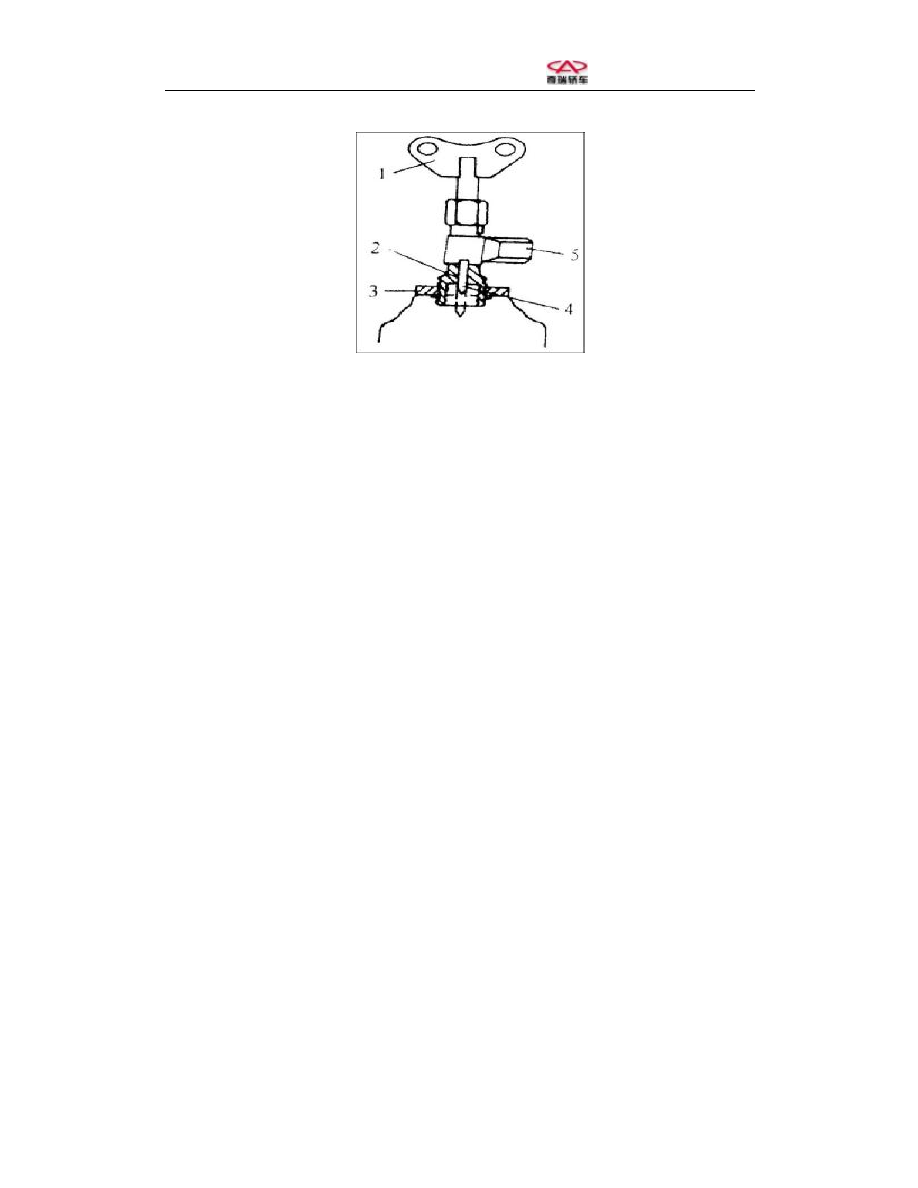

Refrigerant Tank Unlock Valve

1-Butterfly handle    2-Refrigerant tank charging valve

3-Plate-shaped nut    4-Valve needle    5-Charging valve joint
