Chery B11 Service Manual



Air Conditioner-11

Section 8 Failures and Troubleshooting Analysis Table

The regular failures and its causes of A/C unit are shown in the table below.

Phenomenon

Possible Cause

Method of Troubleshooting

Warm air no hot



(1)  Water pipe fall off

(2)  Hot water valve failure

(3)  Water pipe jam

(4)  Low blower speed

(5)  Blower no rotation

(6)  Temperature damper not reset

(1)  Remount the water pipe

(2)  Replace the hot water valve

(3)  Dredge the water pipe or replace the radiator

(4)  Check the series resistance of blower

(5)  Check the A/C motor and its circuit

(6)  Adjust the temperature damper

Cooling

inadequate

or airflow insufficient

(1)  Poor battery connection

(2)  Air channel broken

(3)  Dust filter jam

(4)  Evaporator frosted

(5)  Blower motor, relay or its circuit failure

(6)  A/C unit blown fuse broken

(7)  Refrigeration  system  with  outside  air

leakage

(8)  Central damper solenoid  valve  or  fresh

air/recirculation  air  vacuum  valve

damaged

(1)  Check the battery voltage and connector

(2)  Reconnect the air channel

(3)  Rinse or replace the dust filter

(4)  Check the anti-frosting switch and A/C relay

(5)  Check blower motor, relay and its circuit

(6)  Replace the blown fuse

(7)  Vacuumize, and charge the refrigerant again

(8)  Check  or  replace  the  central  damper  solenoid

valve or fresh air/recirculation air vacuum valve

Cooling

inadequate

or airflow insufficient

(9)  Refrigerant insufficient

(10) Refrigerant overabundant

(11) Refrigeration system with air

(12) Condenser  radiating

pin  jam  or

distortion

(13) Radiator fan failure

(14) Refrigeration system with moisture

(15) Throttle pipe (CCOT valve) jam

(16) Low compressor speed

(17) Compressor no operation

(18) High-pressure  pipe  or  components  jam

or flattened

(9)  Find  out  the  leaking  location,  and  charge

refrigerant

(10) Drain the appropriate refrigerant

(11) Fully  vacuumize,  and  charge  the  refrigerant

again

(12) Rinse or replace the condenser

(13) Check fan motor and  its circuit,  and remove the

failure

(14) Replace the container, and vacuumize repeatly

(15) Replace the throttle pipe

(16) Check and adjust the driving V belt

(17) Check  the  compressor,  electromagnetic  clutch

and  high-  and  low-pressure  protection  switches,

and remove the failures

(18) Rinse or replace the components

Compressor

abnormal noise

(1)  Electromagnetic clutch slip or damaged

(2)  Refrigerant insufficient or excessive

(3)  Compressor  bearing  loose  or  worn

seriously

(4)  Compressor refrigerating oil level low

(5)  Compressor internal worn or damaged

(1)  Adjust  the  clearance  of  electromagnetic  clutch,

and repair the coil of electromagnetic clutch

(2)  Charge the refrigerant as per the specified

(3)  Replace the compressor bearing

(4)  Add the compressor refrigerating oil

(5)  Replace the compressor components or assy.





Chery B11 Service Manual



Air Conditioner-12

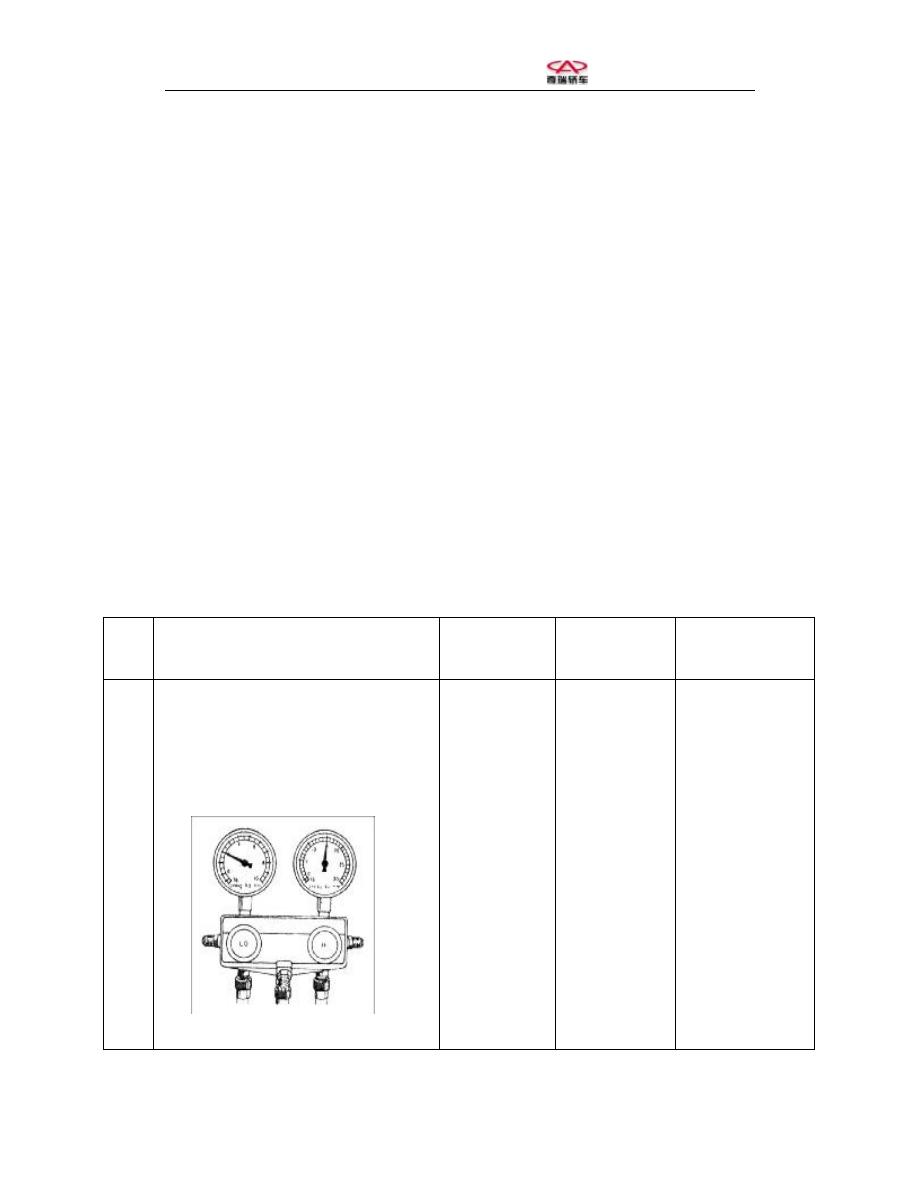

Section 9 Check Refrigeration Device by Using Manifold

Pressure Gauge Kit

This  is  a  method  to  check  the  location  of  failure  with  the  help  of  manifold  pressure  gauge  kit.

Under the following conditions, the reading of manifold pressure gauge is recorded:

(a)

When the switch is turned to “RECIRC” (air recirculation), the temperature of air inlet is 30

to 35℃ (86 to 95F℃).

(b)  The engine speed is 2,000 rpm.

(c)  The blower fan control switch is turned to “HI-SPEED” position.

(d)  The temperature controlled switch is turned to “COLD” position.

Hint:  Take  care  that  the  value  displayed  on  the  instrument  may  change  gently  with  the  various

ambient temperatures.

WARNING:

●  Take care to recycle the refrigerant before the components removal from the refrigerant pipe

and the air drainage .

●  The  air  must  be  drained  after  the  components  are  installed  on  the  refrigerant  pipe,  and  the

appropriate purified refrigerant shall be charged.



No.

Manifold Pressure Gauge Reading:

KPa (Kgf/cm

2

, lb/sq.in.)

Condition

Possible Cause

Method of

Troubleshooting

1

LO (Low-Pressure): 147 to 196

(1.5 to2.0, 21 to 28)

HI (High-Pressure): 1,422 to 1,471

(14.5 to 15.0, 206 to 213)

















Cold air normal

Refrigeration device

operation normal







Chery B11 Service Manual



Air Conditioner-13

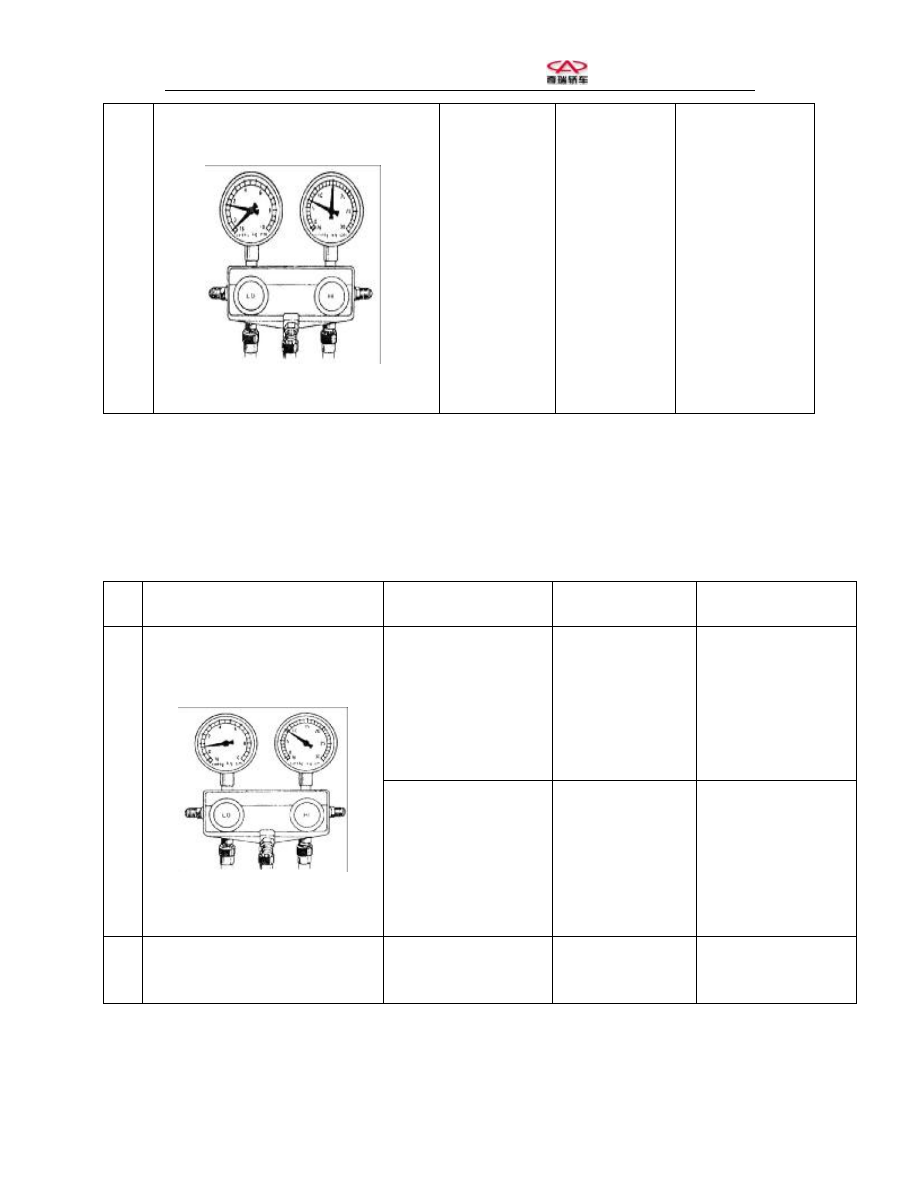

2

During  the  course  of  operation,  the  pressure  of

low-pressure end is vacuum, and, sometimes, normal





Intermittent

refrigeration,

and

then

refrigeration

failure

Refrigeration device

with moisture

(1)  Replace

the

container

(2)  Remove

the

moisture  from  the

refrigeration

device

via

the

repeat air drainage

WARNING:

●  Take care to recycle the refrigerant before the components removal from the refrigerant pipe

and the air drainage.



●  The  air  must  be  drained  after  the  components  are  installed  on  the  refrigerant  pipe,  and  the

appropriate purified refrigerant shall be charged.



No.

Manifold Pressure Gauge Reading:

KPa (Kgf/cm

2

, lb/sq.in.)

Condition

Possible Cause

Method of

Troubleshooting

●  Refrigeration insufficient

●   Air  bubble  visible  from

the sight glass

Refrigerant insufficient

(1)  Apply  the  leak  detector

to  detect  the  leaking

condition,  and  repair  it

as required

(2)  Charge  the  refrigerant

till  that  the  air  bubbles

disappear fully

3

The  pressures  of  both the  low-pressure  end

and high-pressure end are low





















●  Refrigeration insufficient

●  Pipe from the container to

the  refrigeration  device

frosting

The dirt deposited in the

container  obstructs  the

flow of refrigerant

Replace the container

4

The  pressures  of  both the  low-pressure  end

and high-pressure end are over-high.



Refrigeration insufficient

Condenser  refrigeration

insufficient

(1)  Replace the condenser

(2)  Check the operation of

fan motor









Chery B11 Service Manual



Air Conditioner-14

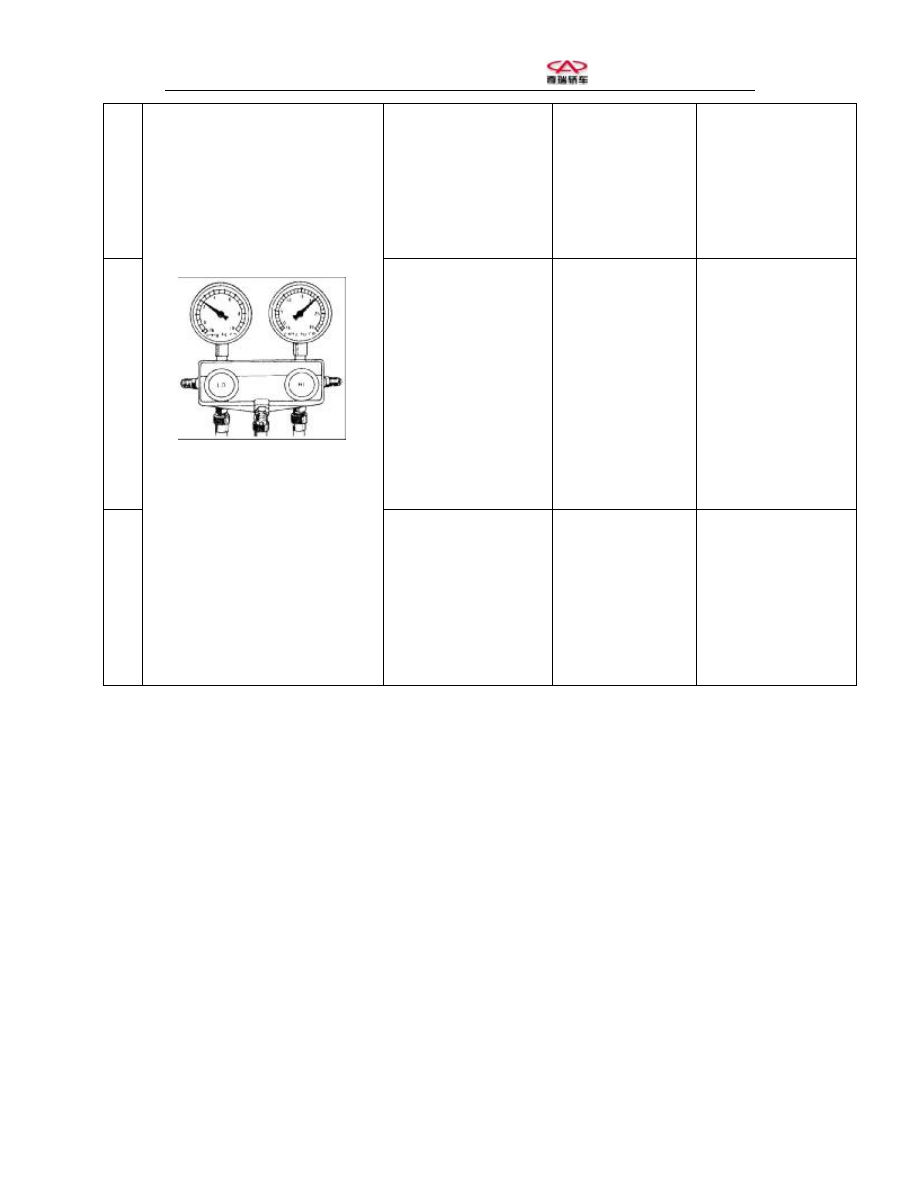

5



Excessive

refrigerant

charged

(1)  Check  the  refrigerant

dosage,

such

as

excessive refrigerant

(2)  Recycle the refrigerant

(3)  Drain  the  air,  and

charge    appropriate

purified refrigerant

6



Refrigeration

device

with air

(1)  Replace the container

(2)  Check  whether  the

compressor  oil  is  dirt

or not



(3)  Repeatedly

conduct

the

air

drainage

operation  to  remove

the

air

from

the

refrigeration device

7















































●  Refrigeration insufficient

● In  the  low-pressure  side

pipe,  a  large  amount  of

water  beads appear  or the

frosting

phenomenon

occurs



Expansion

valve

installation

incorrect,

and/or  the  heat  sensing

tube

failure.

(The

opening is too wide)

(1)  Check  the  installation

of heat sensing tube

If  the  result  of  (1)  is

right,

(2)  check  the  expansion

valve  If  the expansion

valve  failure,  replace

it

WARNING:

●

Take care to recycle the refrigerant before the components removal from the refrigerant pipe

and the air drainage .

●

The  air  must  be  drained  after  the  components  are  installed  on  the  refrigerant  pipe,  and  the

appropriate purified refrigerant shall be charged.
