8.  Remove  the  interior  fastening  frame,  make

the rear part to be inclined downwards, push
forward and then the interior fastening frame
can be removed.

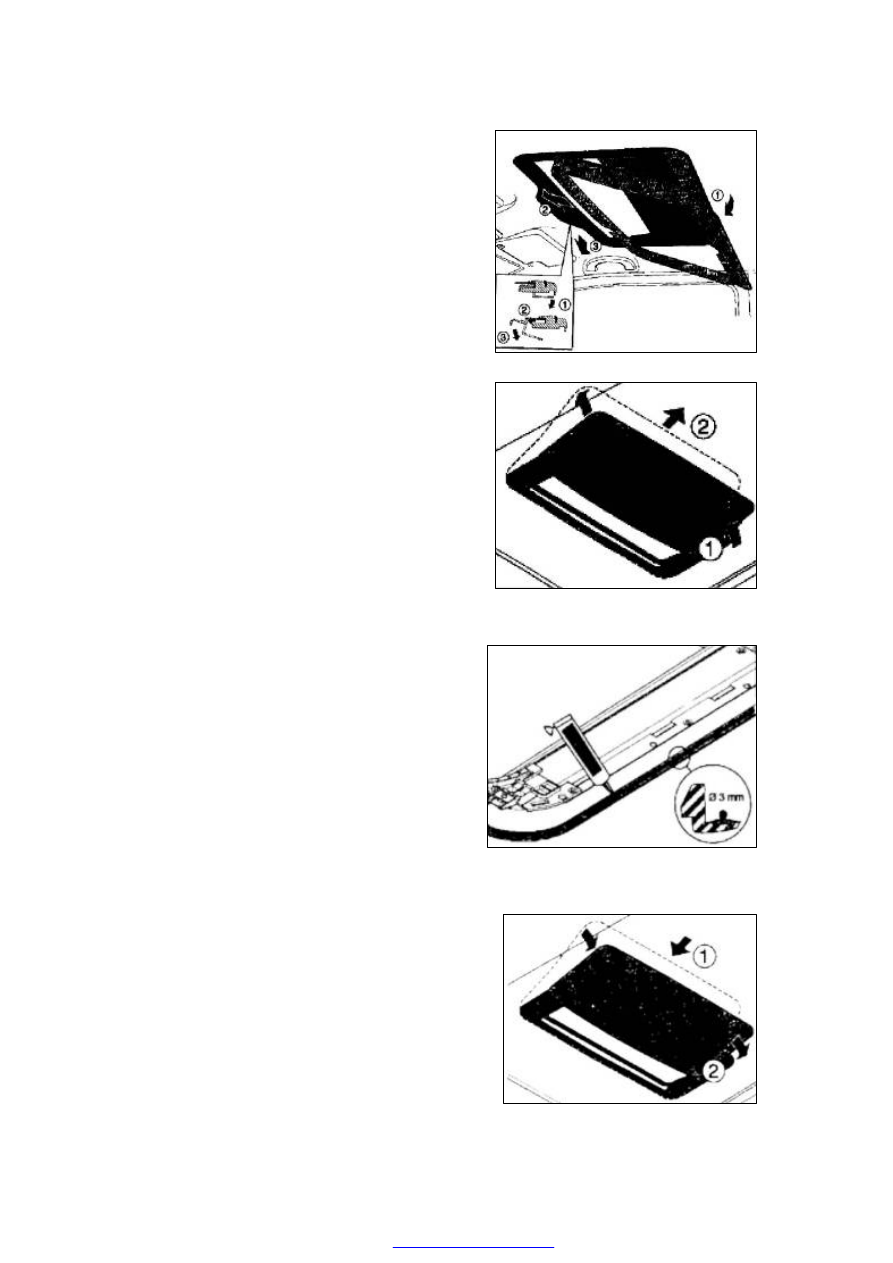

9. Remove the sunroof as the method shown in

the figure.





Assembly:

10.  Apply  silicon  gel  with  a  width  of  3  cm  on

the position indicated in the figure.



11. Place the upper frame assembly in the head

opening.

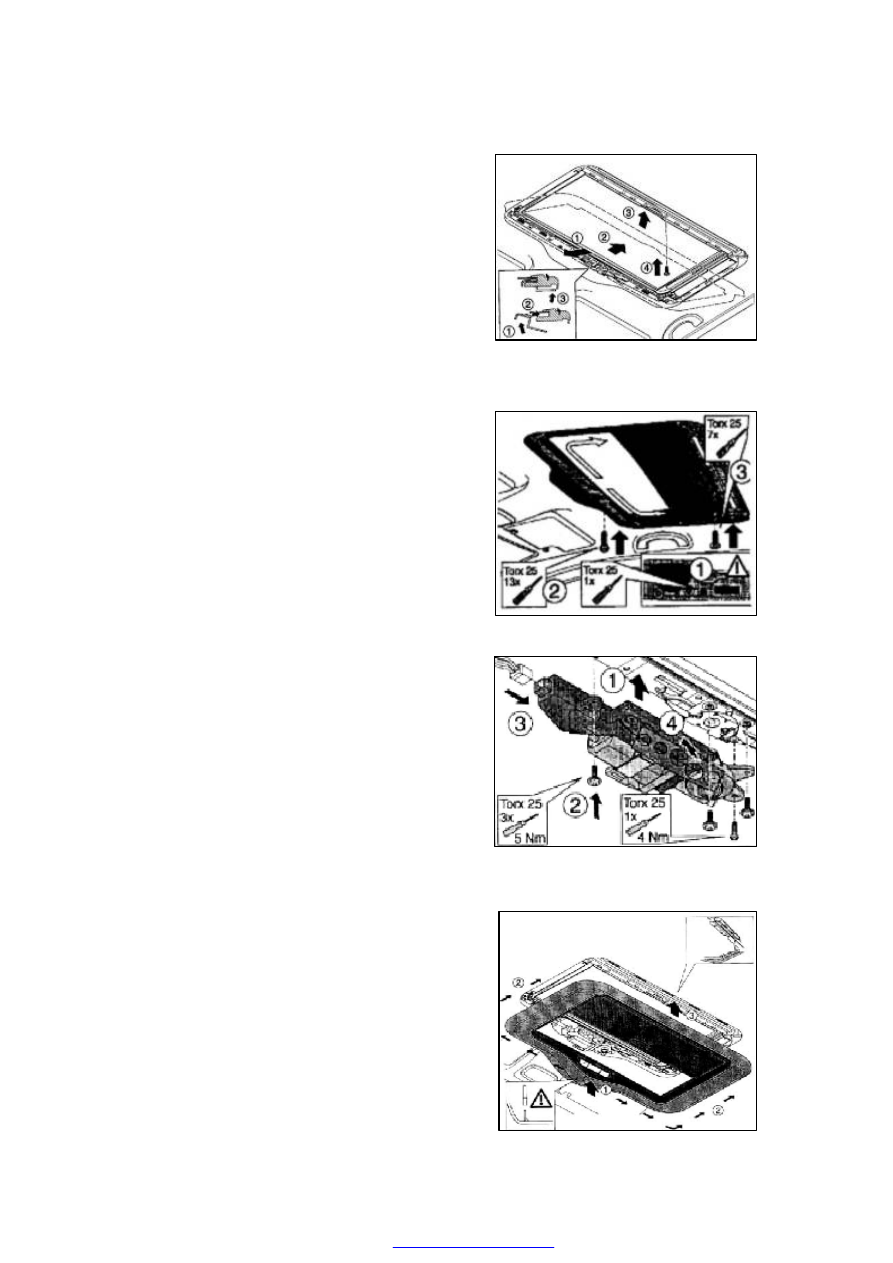

12.  Install  the  interior  fastening  frame  with  an

angle  of  45  degrees,  front  high  rear  low
respectively,  firstly  fasten  the  front  part,
and  then  push  the  rear  section  rearward.  A
fastening  bolt shall  be tightened  in the rear
middle  area  of  interior  fastening  frame  to
prevent dropping.





13.

Tighten  the  fastening  bolts  of  interior

fastening  frame.  Install  the  black  fastening
bolts  in  the  reverse  order  of  step  8,  and  as
the  order  shown  in  the  figure,  from  front
middle  to  both  sides.  Pay  attention  to  the
engagement between  motor drive shaft and
gear.  Finally  install  the  silver  fastening
bolts from the rear middle to both sides.





14.  Install  the  motor  and  the  SCU  in  the

reverse order of step 6.

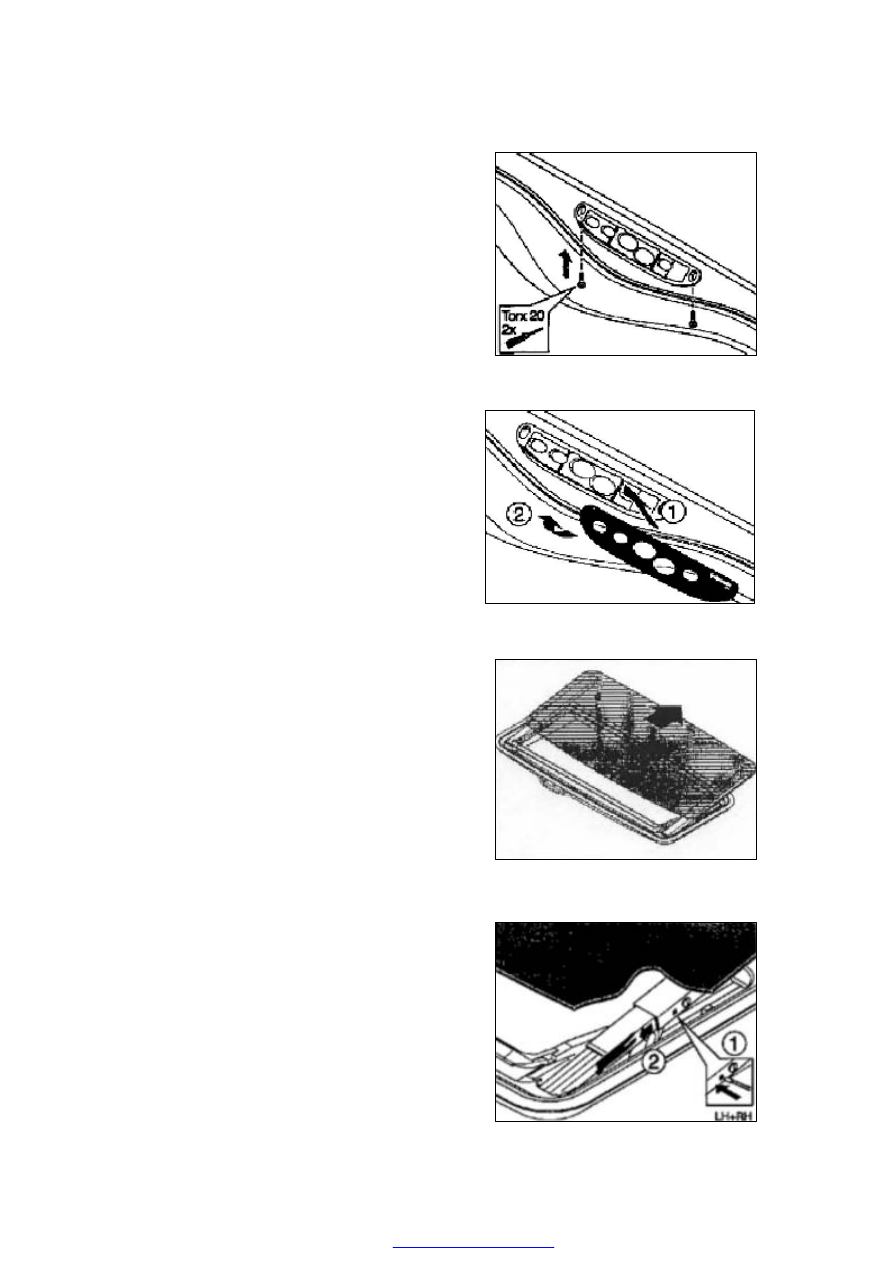

15.  Install  the  interior  trim  rim  (push  upwards

as  shown  in  the  figure,  pay  attention  that
the  clamp  should  be  aligned  to  the
groove).  Install  the  additional  strip  if
necessary.









16.  Tighten  the  fastening  bolts  of  interior trim

rim.







17. Install the cover of control buttons.



REPLACEMENT OF GLASS PANEL

1. Fully open the sunroof.

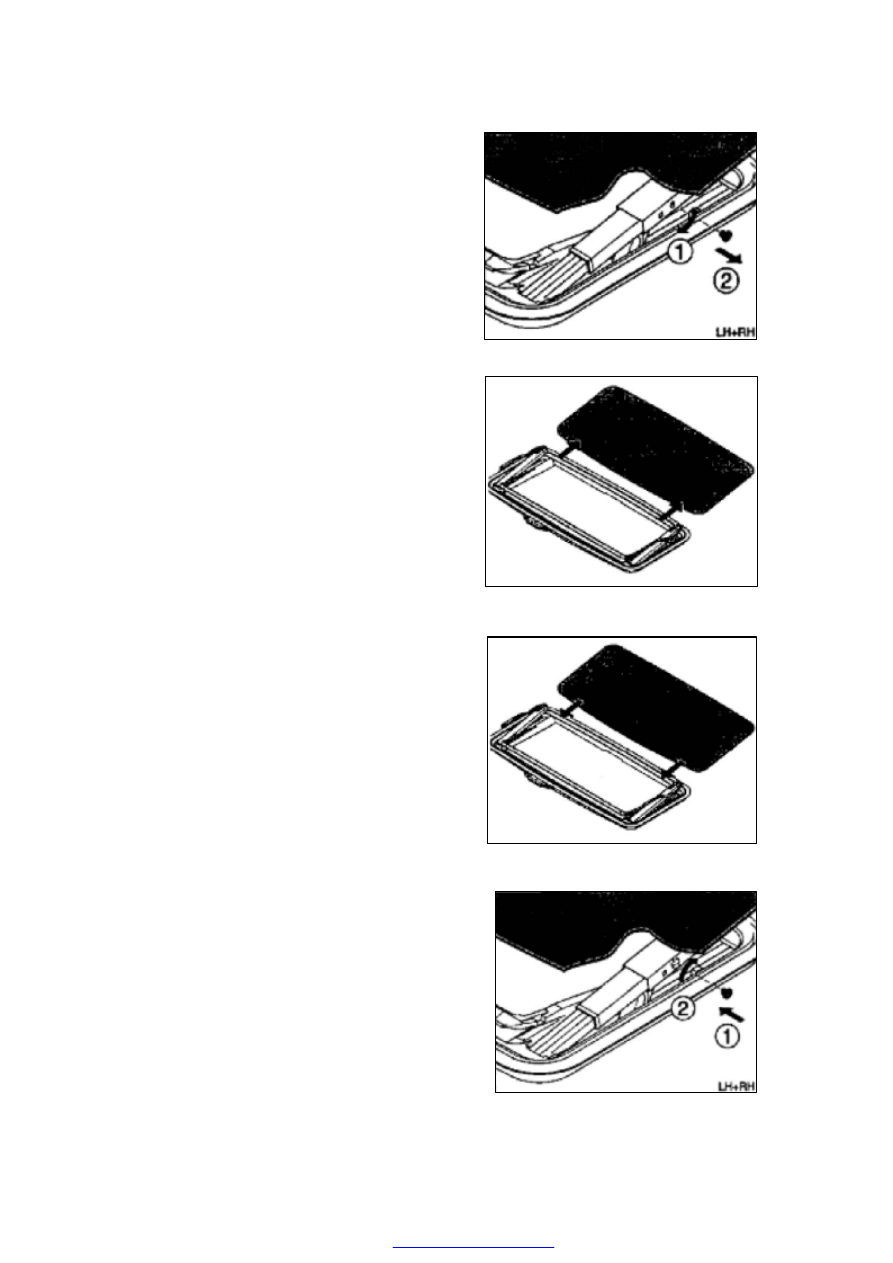

2.  As  shown  in  the  figure,  disengage  the  latch

of  glass  panel  lock  and  the  fastening  base
with  screwdriver,  then  remove  the  lock  of
glass  panel.  (Perform  on  another  side  in  the
same way).



3.  Turn  the  fastening  pin  of  glass  panel  by  90

degrees in clockwise with flat screwdriver to
remove  the  fastening  pin  of  glass  panel.
(Perform on another side in the same way).







4. Pull out the glass panel from the mechanical

devices in parallel with proper attention.











Assembly

5.Slide the new glass panel into the mechanical

devices in parallel.







6.Install  the  fastening  pin  of  glass  panel  by

turning 90 degrees only.
