7.Push  the  fastening  pin  of  glass  panel  to  the

proper position.



REPLACEMENT OF SEAL

1. Fully open the sunroof.

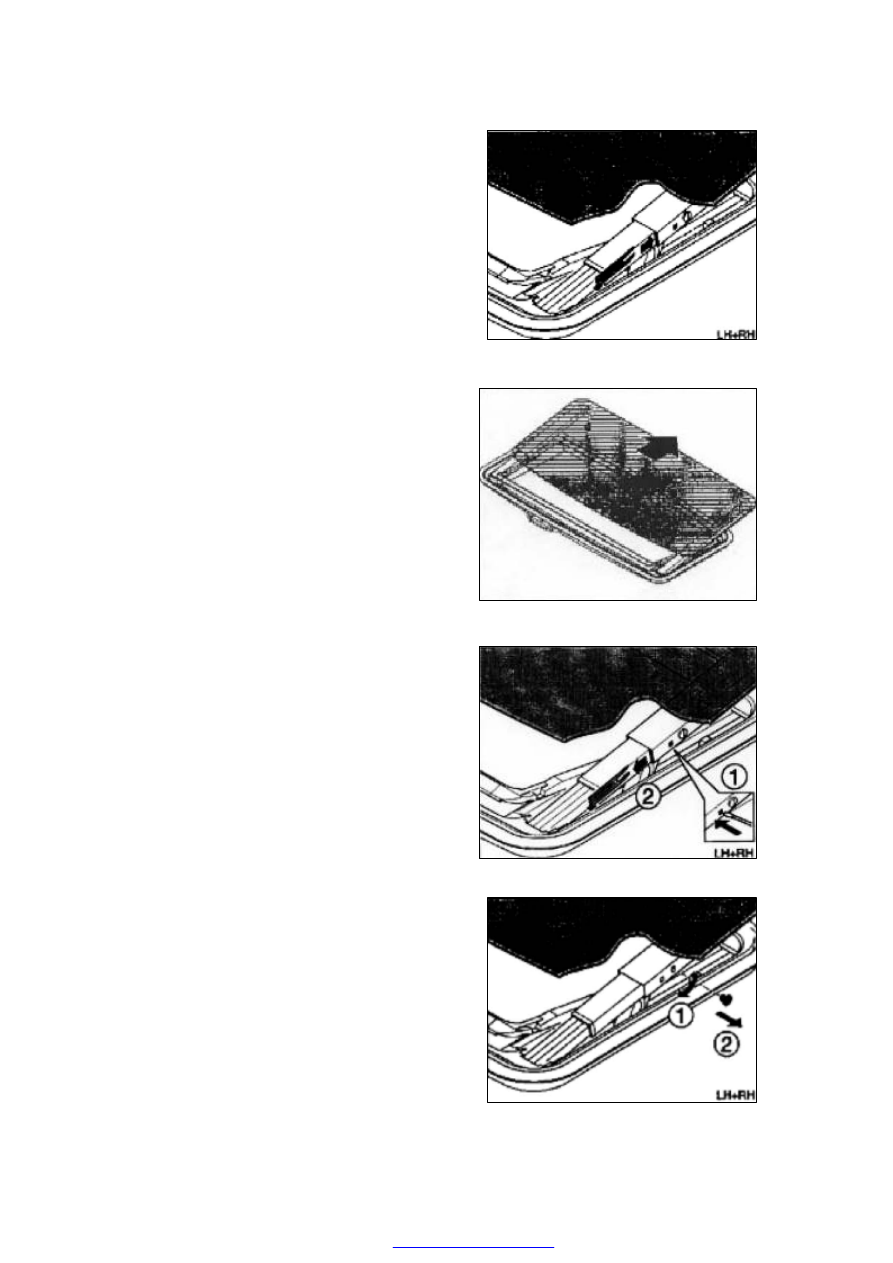

2.As  shown  in  the  figure,  disengage  the  latch

of  glass  panel  lock  and  the  fastening  base
with  screwdriver,  then  remove  the  lock  of
glass  panel.  (Perform  on  another  side  in  the
same way).





3.Turn  the  fastening  pin  of  glass  panel  by  90

degrees  in  clockwise  with  flat  screwdriver to
remove  the  fastening  pin  of  glass  panel.
(Perform on another side in the same way).





4. Pull out the glass panel from the mechanical

devices in parallel with proper attention.

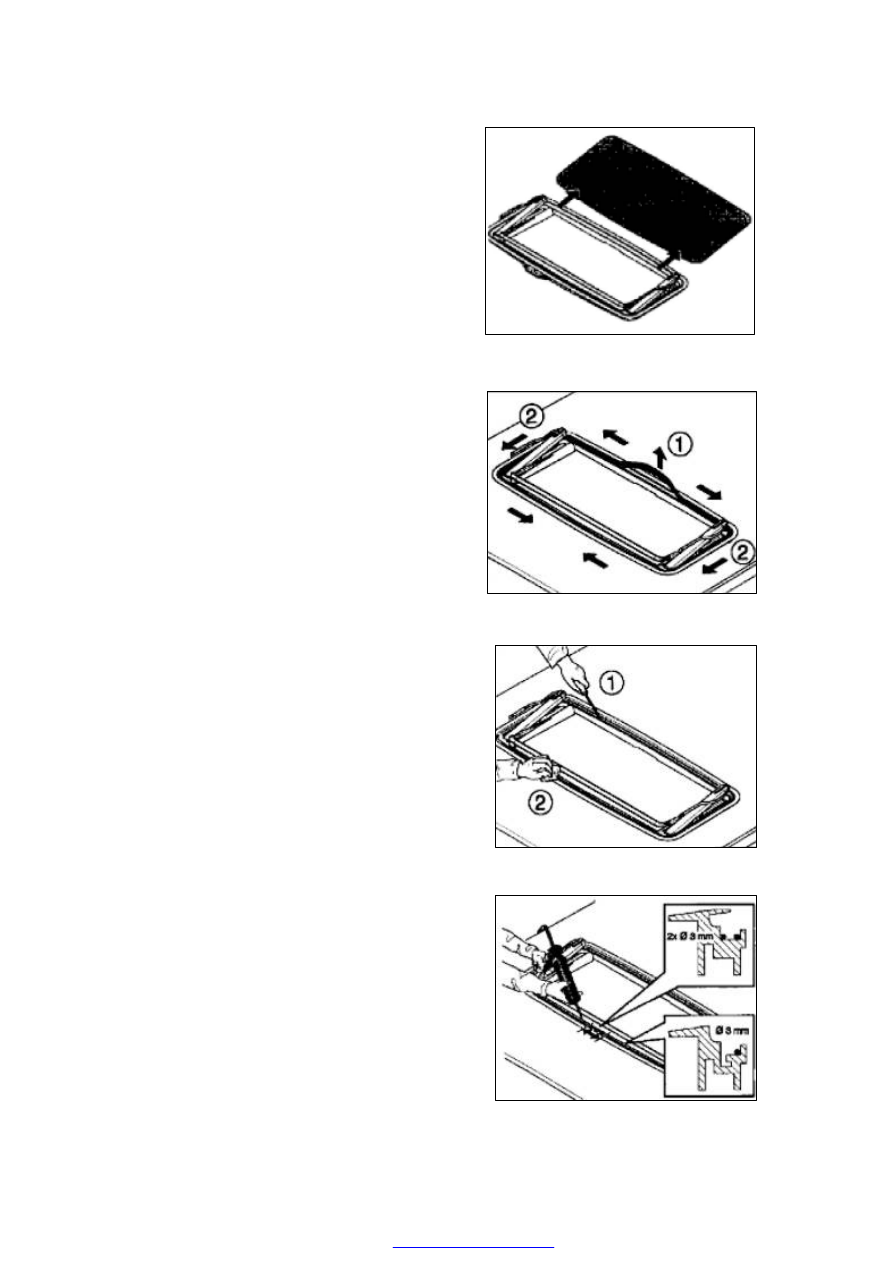

5.  Remove  the  old  seal  from  the  middle-front

part of sunroof frame by flat screwdriver.





6. Remove the remaining sealant and clean the

groove thoroughly.







Assembly:
7.  As  shown  in  the  figure,  apply  silicon  gel

with a diameter of 3mm on the inner side of
upper  frame  and  apply  double  layers  of
silicon gel under the fastening block of glass
panel.

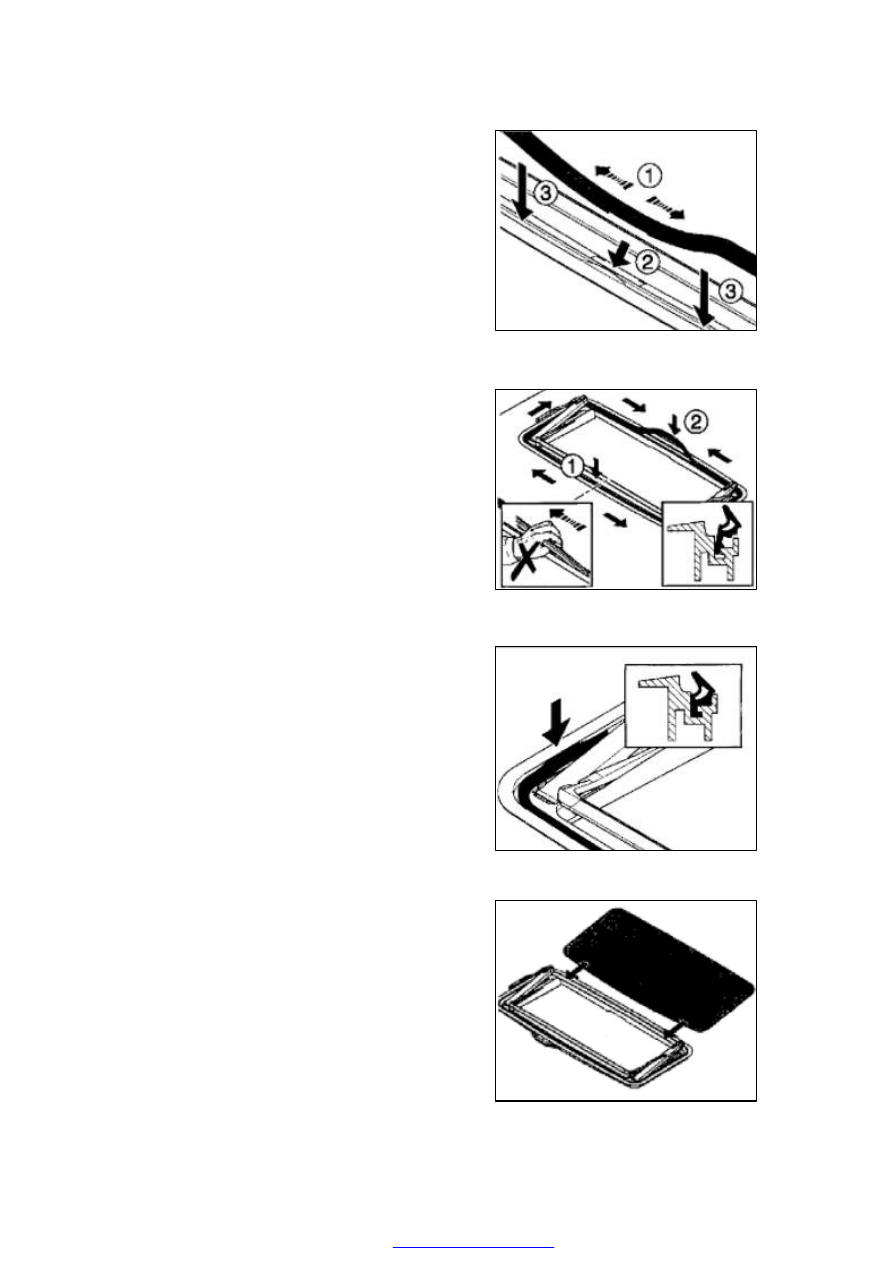

8.  Place  the  seal  on  the  upper  frame  naturally,

and the rabbet center of seal must be aligned
with  the  center  of  fastening  block  of  glass
panel.  Strech  this  part  of  seal  with  proper
attention in assembly.





9. Push  the  seal  into  the  groove  by  a  depth of

about  1mm  starting  from  the  middle-front
part,  then  both  sides,  and  finally  the  rear
part.



Note: Never strech the seal.




10.  Push  the  seal  into  the  groove  completely

and make sure that it is installed properly.





11.  Slide  the  glass  panel  into  the  mechanical

devices in parallel.

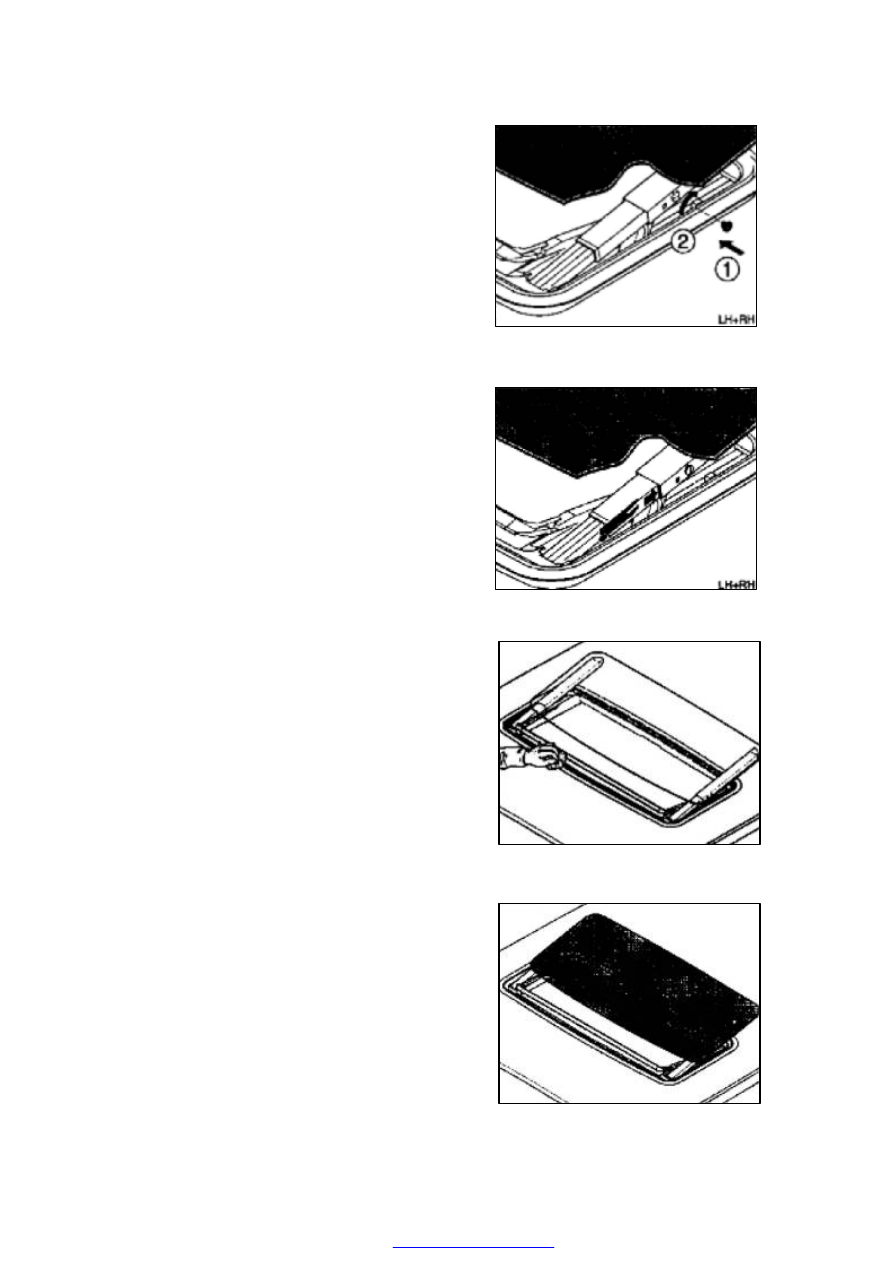

12.  Install  the  fastening  pin  of  glass  panel  by

rotating 90 degrees only.



13.  Push  the  lock  of  glass  panel  to  the  proper

position.



14. Remove the excessive silicon gel.




15.  The  sunroof  can  be  operated  after  at  least

two hours.
