Chery A15 / 480 LHD model. Manual - part 56

DESCRIPTION

OF

SUNROOF

FUNCTION

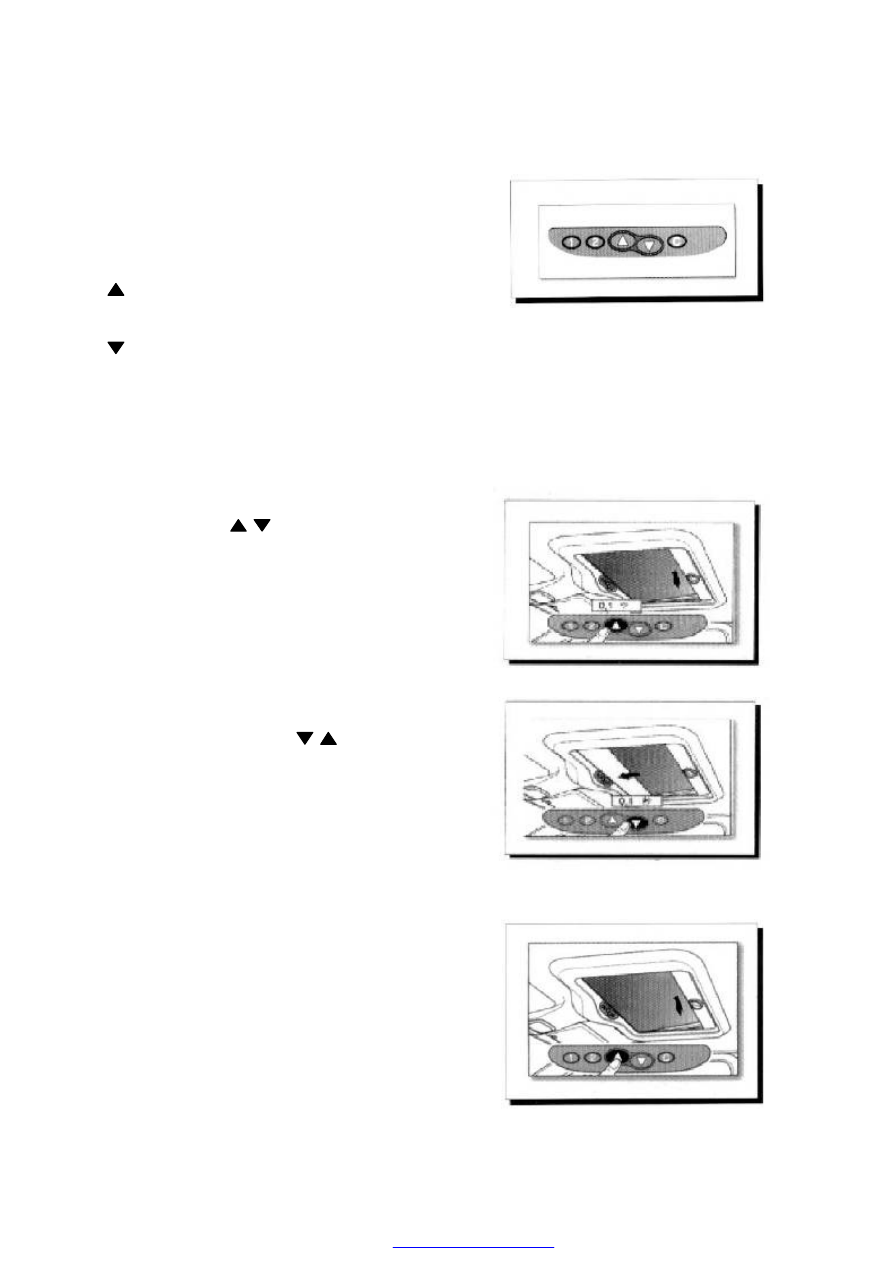

1. CONTROL PANEL



a)  This button is preset position 1;

b)  This button is preset position 2;

This  button  is  control  button  for  inclining
and rearward sliding;

      This  button  is  control  button  for  forward

sliding;

c)  This  is  control  button  for  immediately

closing.






2. OPEN / CLOSE THE SUNROOF



Gently  press            button  (less  than  0.1
second),  the  glass  panel  will  open  to  the
maximum position or fully close automatically.





During  the  automatic  sliding  of  glass  panel,
gently  press  the  button          (less  than  0.1
second), the glass panel will stop at the current
position.




When the sunroof  is opened to any position,  if
gently press the C button (less than 0.1 second)
the glass panel will fully close automatically.










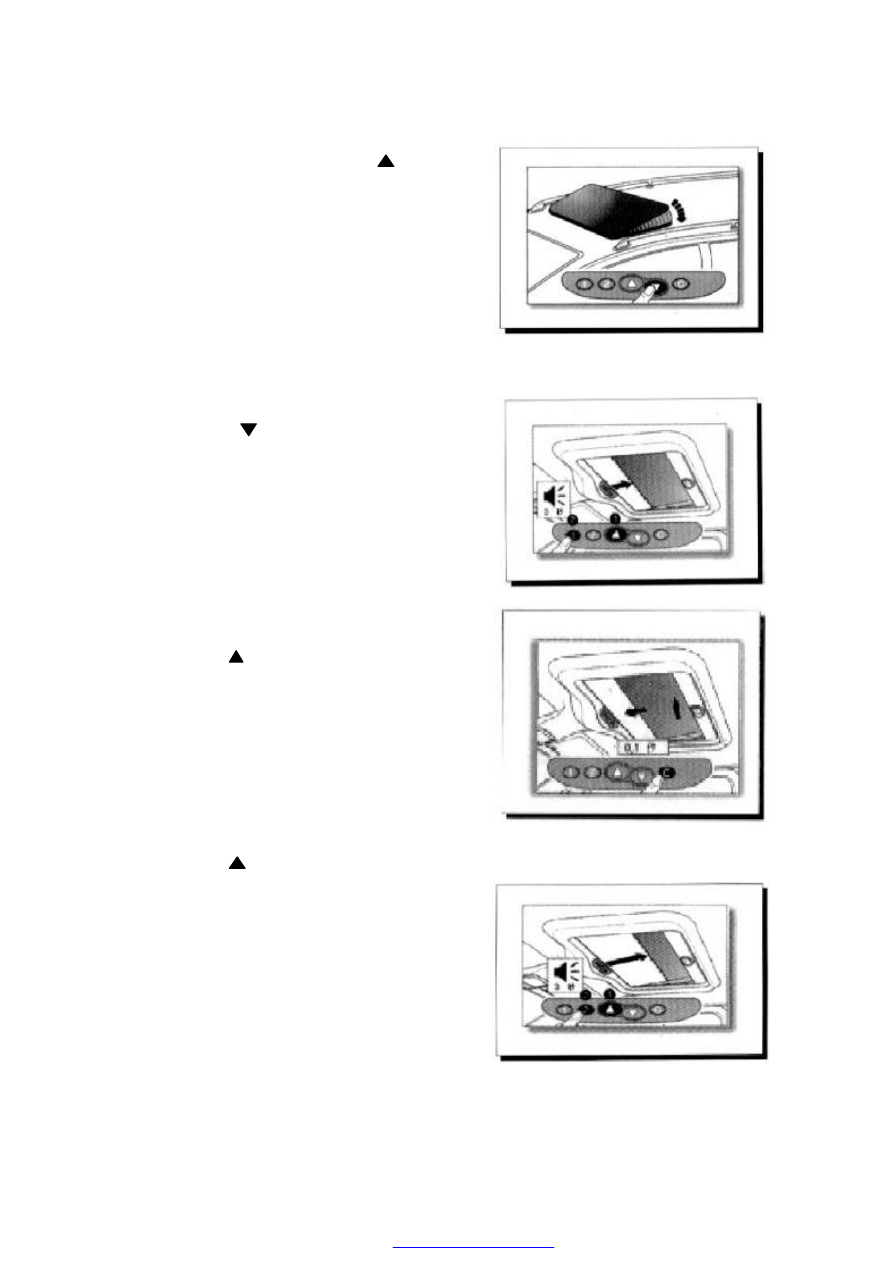

3. SELECTION OF TILT HEIGHT



When the sunroof is closed, press the      button
continuously,  the  glass  panel  will  open  to  the
maximum tilt position automatically.

















When the sunroof is positioned at maximum tilt

height,  press  the      button  continuously,  the
glass  panel  will  close  in  stagewise,  and  there
are 4 tilt heights available for selection.













4. PRESET POSITIONS



Firstly press the        button to open the sunroof
to a proper position, press the

 button (more

①

than 3seconds) continuously, after the sound of
“CREAK”  is  heard  from  the  sunroof,  this
position  will  be  automatically  memorized  as
the preset position 1 of sunroof.





Firstly press the        button to open the sunroof
to a proper position, press the

 button (more

②

than  3  seconds),  after  the  sound  of  “CREAK”
is heard from the sunroof, this position will be
automatically memorized as the preset position
2 of sunroof.







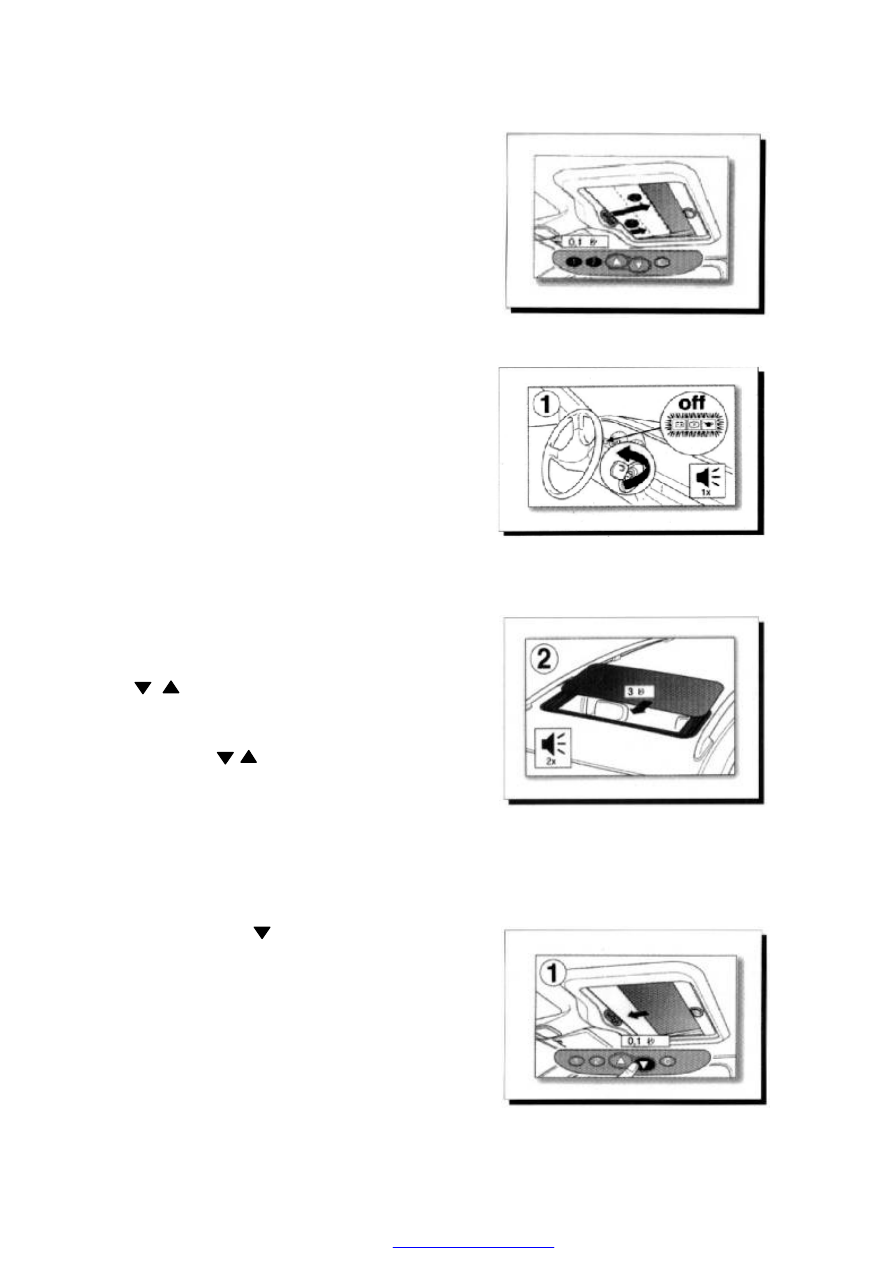

Gently press the

 or

 button (less than 0.1

①

②

second),  the  sunroof  will  open  to  the  preset
position

1,

or  the

preset

position

2

automatically,  and  these  two  positions  can  be
set repeatedly.







5. AUTOMATIC CLOSING

When  the  sunroof  is  opened  to  any  position,
cut off  the  power  supply  of  sedan,  the  sunroof
will make a sound of “CREAK”.











After  3  seconds  from  the  power  supply  of
sedan  is  cut  off,  the  sunroof  will  make  two
sounds  of  “CREAK”,  and  start  automatic
closing.  Before  the  sunroof  is  fully  shut,  press
the            button,  the  closing  function  will  be
disabled.  Before  the  sunroof  is  fully  shut,  if
you want to control the sunroof, it is as simple
as to press the              button without requiring
turn  on  the  power  supply.  But  if  you  want  to
open  the  sunroof  again  after  the  sunroof  is
fully closed, it is required to turn on the power
supply of sedan again.

























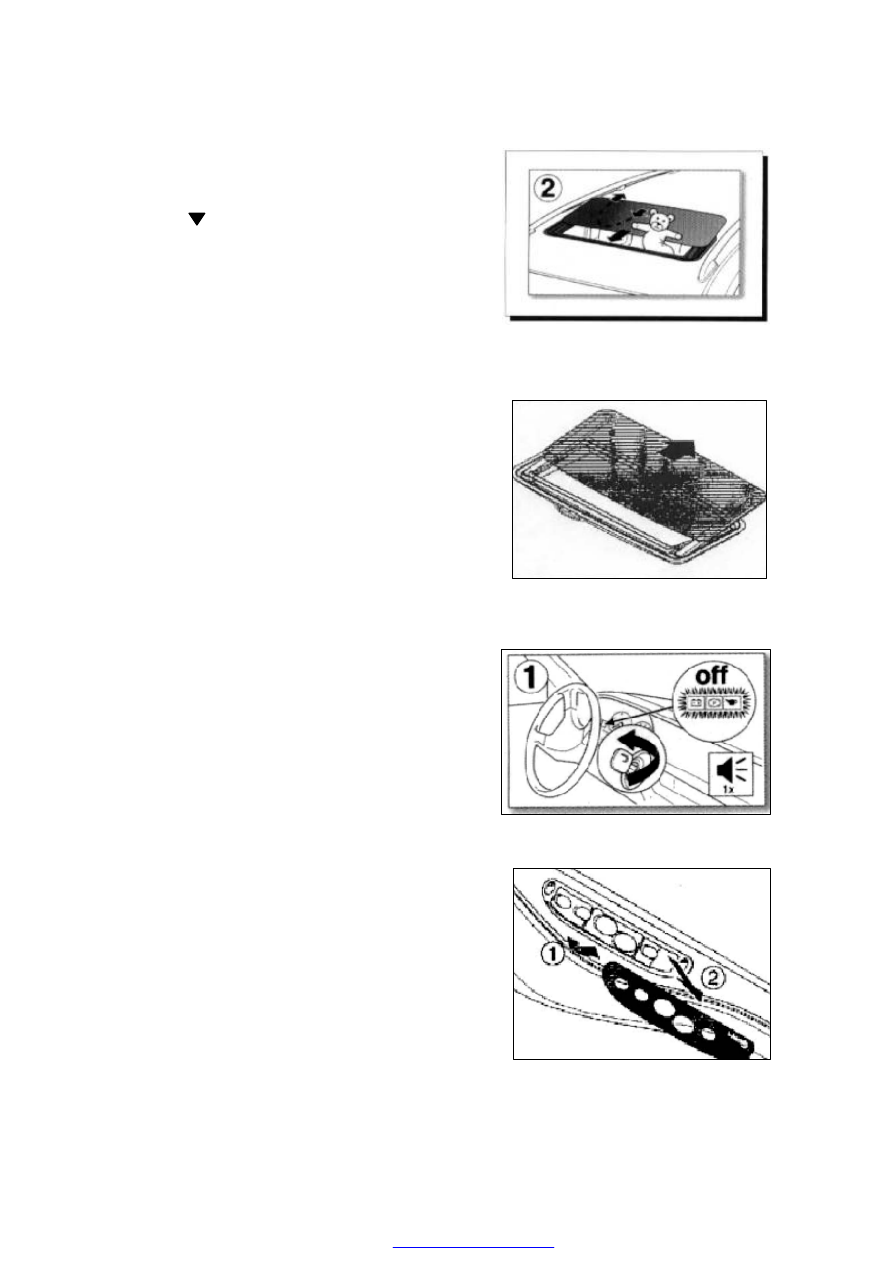

6. ANTI OBSTRUCTION MECHANISM



Gently  press  the        button  (less  than  0.1
seconds),  the  sunroof  will  start  automatic
closing.









If  the  sunroof  encounters  any  obstruction
during its automatic closing, it will open to the
maximum  position  again,  and  try  to  close
repeatedly until the obstruction is eliminated. If
press  the      button  continuously,  the  anti
obstruction mechanism will be disabled.













INSTRUCTIONS

OF

SUNROOF



MAINTENANCE



1.REPLACEMENT  OF  MODULE  MOTOR

ASSEMBLY

Fully open the sunroof.








Turn  off  the  ignition  switch,  press  the  control
button

to

prevent

the

sunroof

from

automatically closing.






Remove the cover of control buttons.
