Chery A15 / 480 LHD model. Manual - part 54

















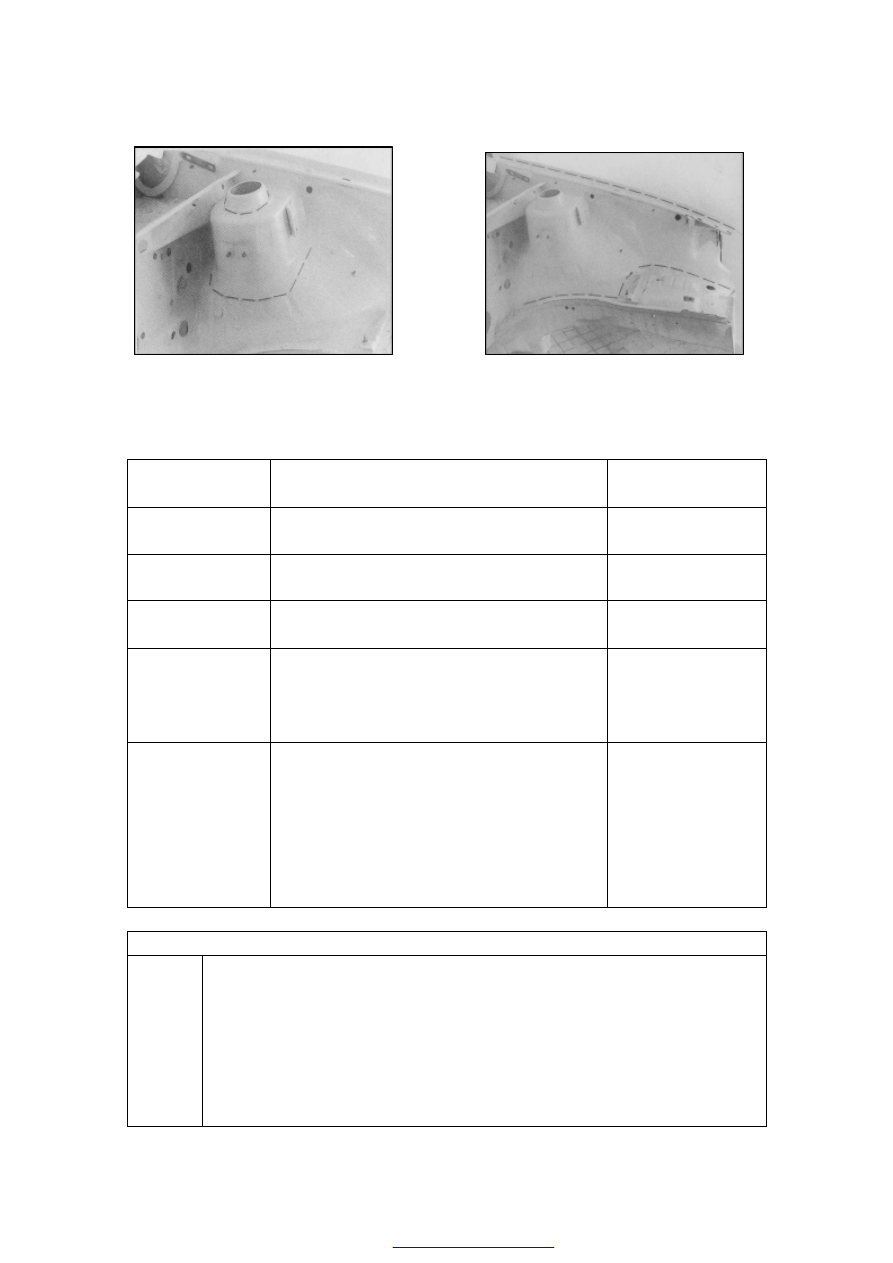

BODY FRONT INTERIOR SPRAY COATED WITH PUTTY ADHESIVE




Table for Application of Putty

Adhesive



Code

Applied Position

Material Model

13

-Joint of Roof Panel and Side Panel

D

14

-Joint of the Rear Door or the Tail Door
  Plank Edge with Outer Case

A

15

-Joint of the Rear Wheel House
-Reinforced  Bracket  for  Rear  Shock

Absorber

-Assembly Section of Driving System

C

D

E

16

-Connecting  Position  between  Rear

Lining

  Plate and Lining Plate of Side Fender

Shield

-Connecting Position between Real

Bracing

  Piece and the Exterior of Floor Board

D

C



Front Exterior Area

A
B
C
D
E


AMV                162 000          PVC      Structural Glue
AMV                l68 000          PVC      Reinforced Glue
AKR                303 P10          PVC      Multifunctional Putty Adhesive
AKD                473 K20                        Sealing Putty Adhesive
AKD                466 000                        Electronic Welding Adhesive

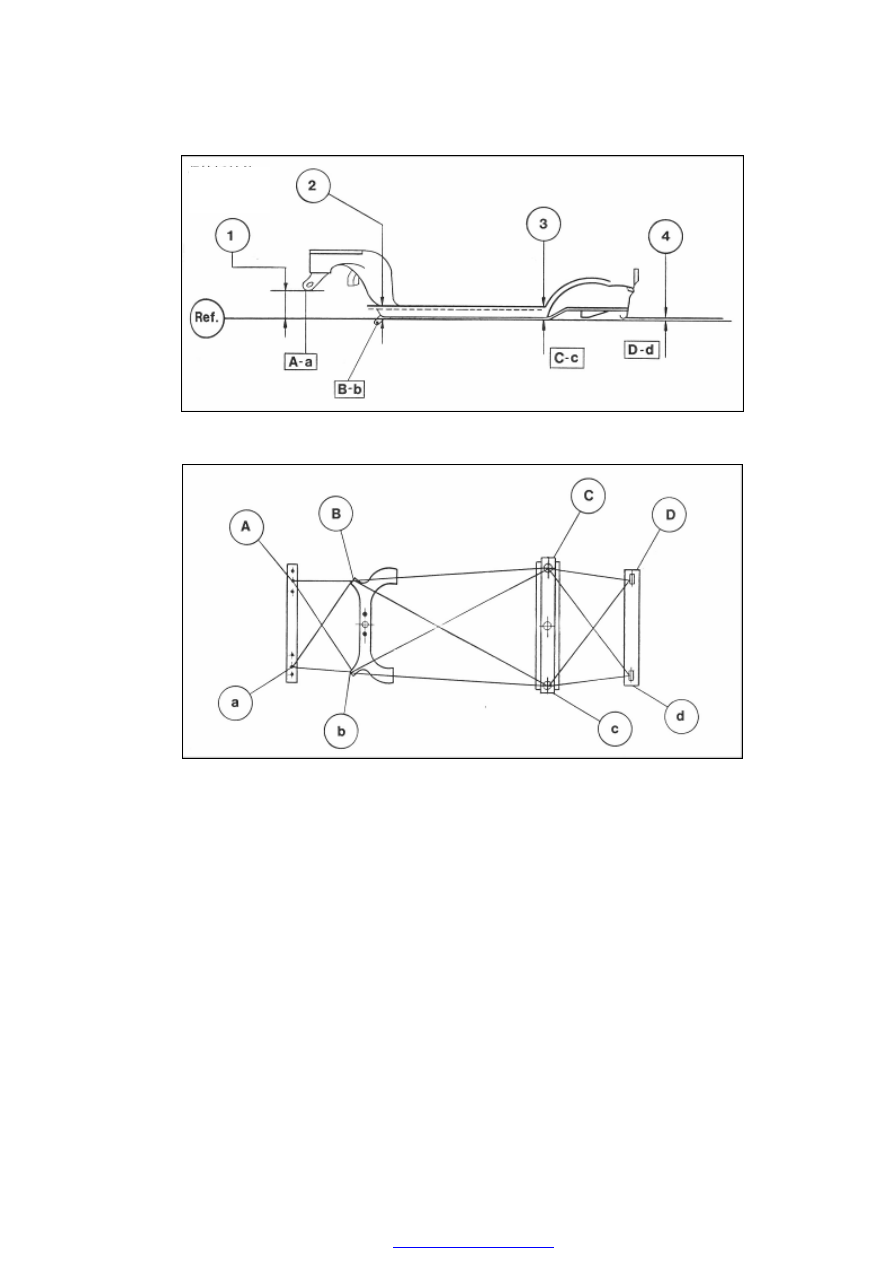

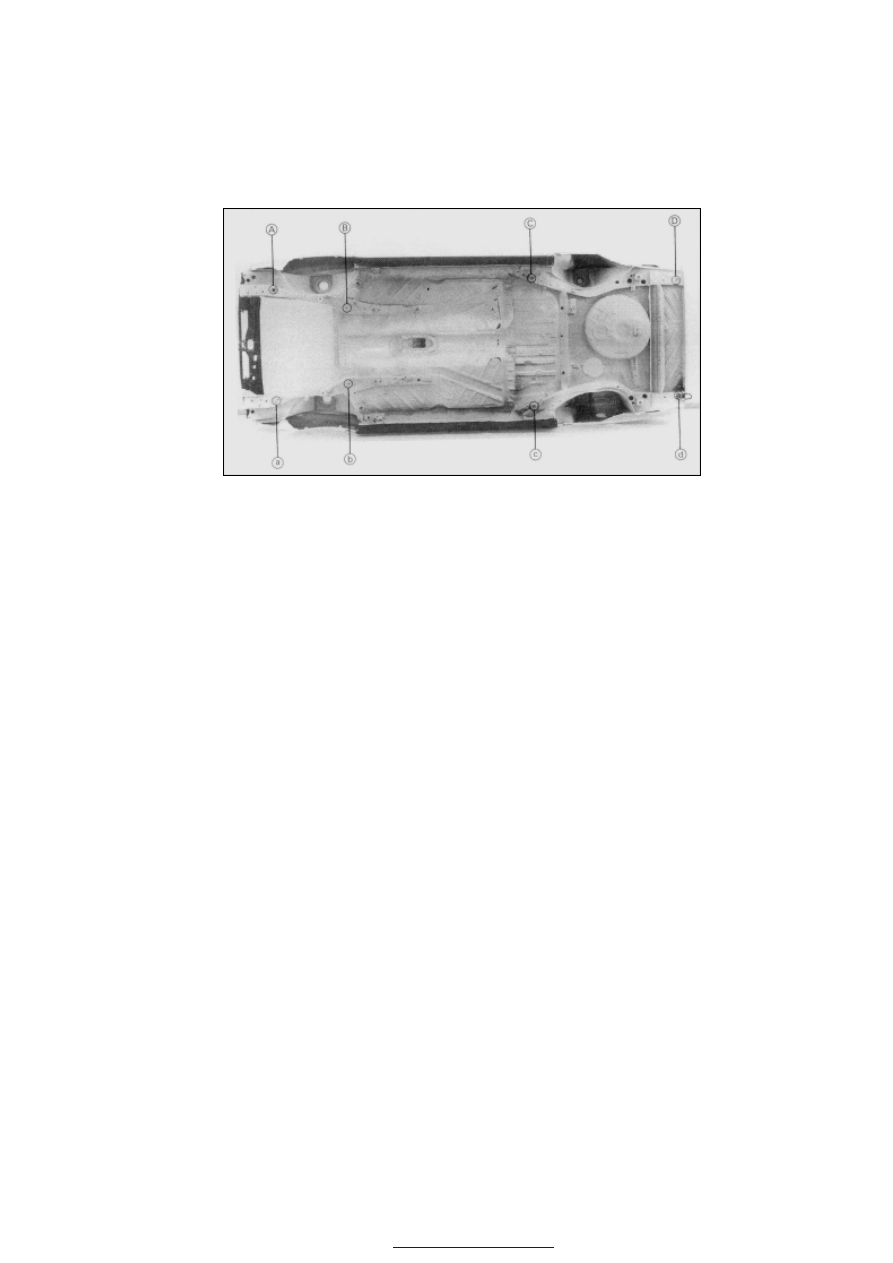

CHECKING THE SIZE OF UNDERBODY PANEL











Point A-a          Fixing Position for Bracing Piece of Engine
Point B-b    Fixing Position for Bracing Piece of Differential Gear Housing
Point C-c    Fixing Position of Rear Axle
Point D-d    Fixing Position for Bracket of Rear Bumper







Size Code                STD Value                Part Measured
1                              1020±1mm

Between A and a

2                              1090±1.5 mm

Between A and b

3                              679 士 1mm

Between B and b

4                              703±lmm

Between A and B

5                              2l24±1.5 mm       Between B and C
6                              226l±2mm

Between B and c

7                              880±1.5 mm

Between C and c

8                              875±1.5 mm

Between C and D

9                              l306±1.5 mm       Between C and d
10                            1074±1.5 mm

Between D and d






















1.    Distance between Reference Line and Point A-a = 246
2.    Distance between Reference Line and Point B-b = 140
3.    Distance between Reference Line and Point C-c = 94.2
4.    Distance between Reference Line and Point D-d = 246
Reference Line = -100Z













STRUCTURE  OF

GUARD PLATE

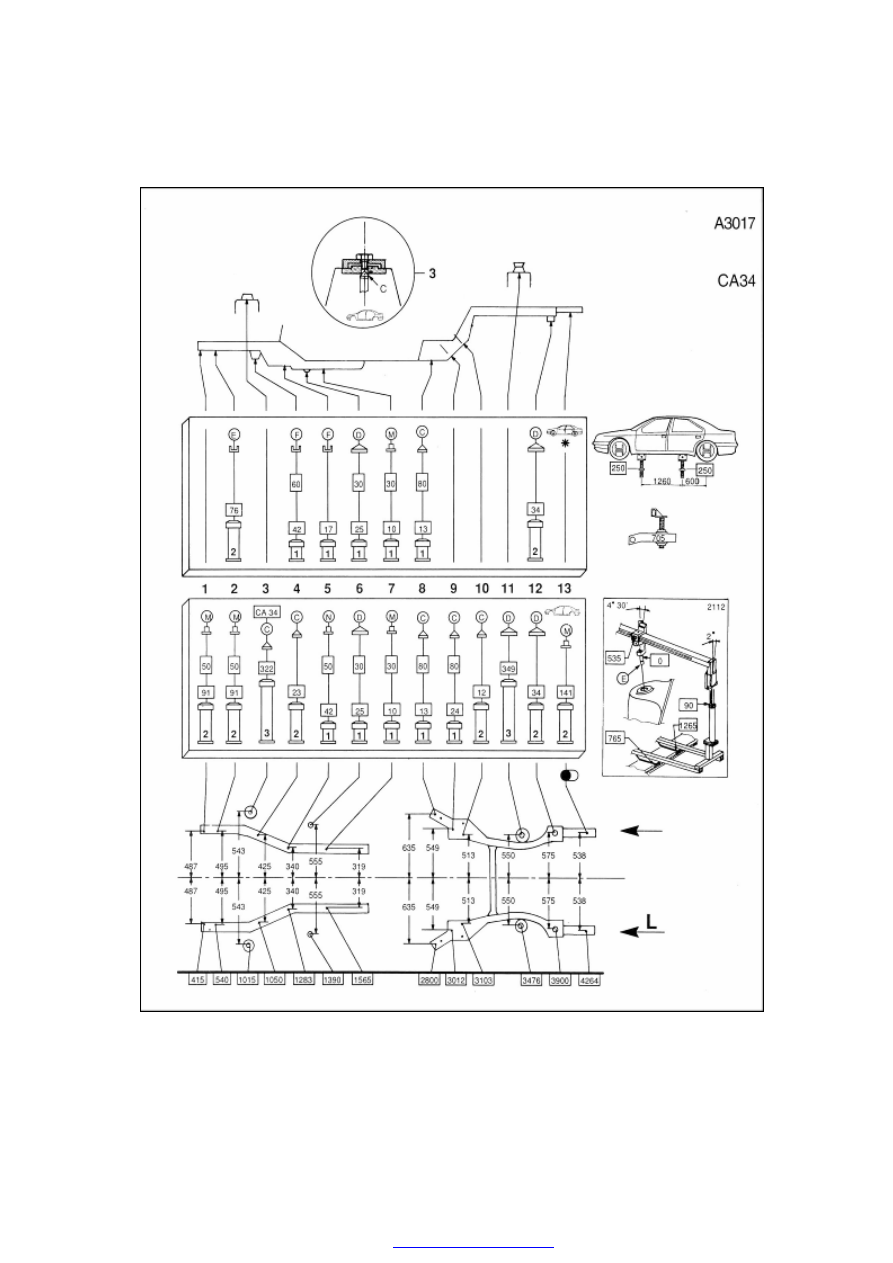

INSPECT

THE

BODY  BY

USING

THE

FRAMEWORK

OF  SPECIAL

MEASUREMENT SYSTEM
