Chery A15 / 480 LHD model. Manual - part 53

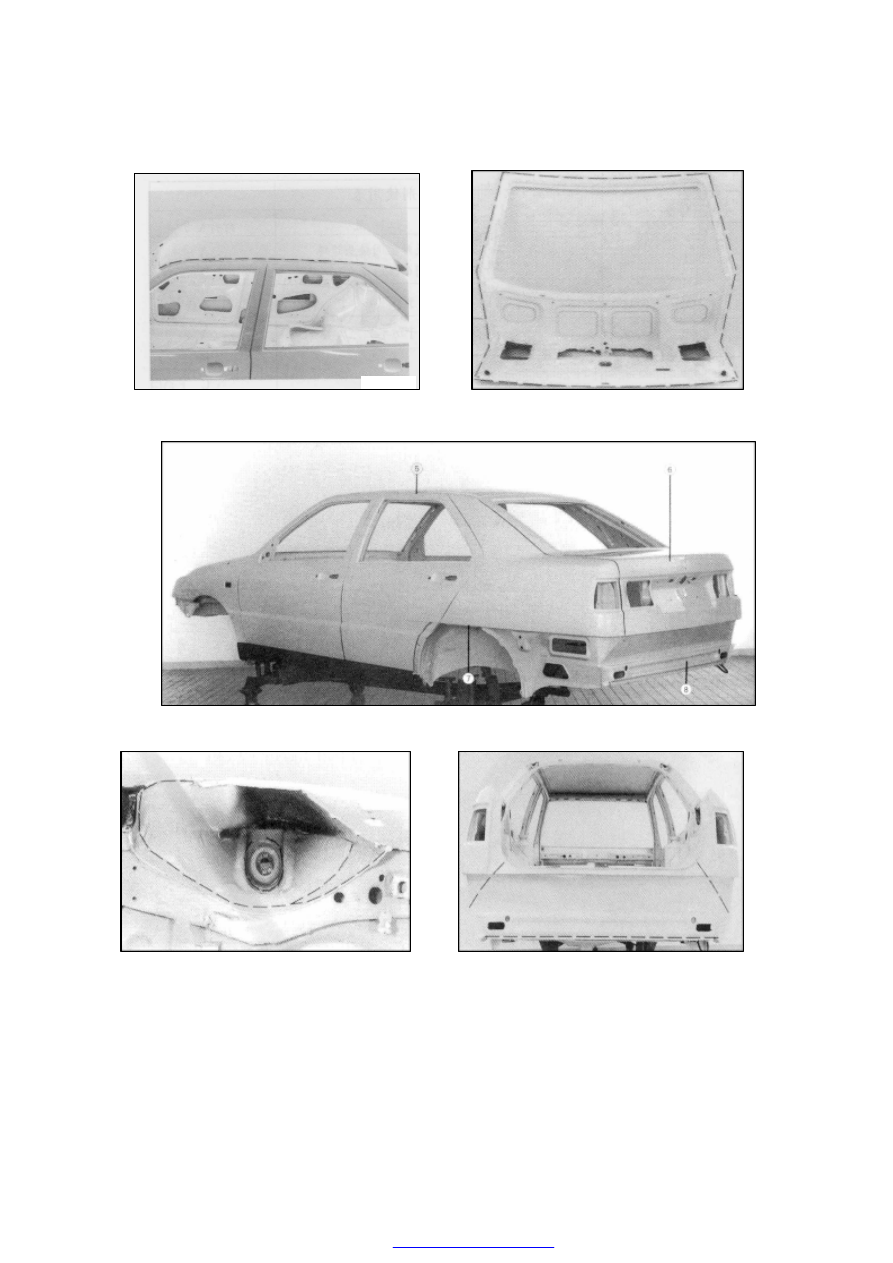

APPLICATION OF PUTTY ADHESIVE FOR REAR EXTERIOR PART














































TABLE FOR APPLICATION OF PUTTY ADHESIVE


Code

Applied Position

Material Model

5

- Joint of the Car Top and Side

D

6

-  Joint  between  the  Rear  Door or  the  Edge  of  Tail  Door
Plank and the Outer Frame

A

7

- Joint of the Rear Wheel House
- Reinforced Bracket for Rear Shock Absorber
- Assembly Section of Driving System

C
D
E

8

-  Connecting  Part  between  Rear  Lining  Board  and  the
Lining Board of Fender Shield
- Connecting Position between Rear Bracing Piece and
Outside the Floor Board

D



C



Front Exterior Area

A
B
C
D
E

AMV      162    000          PVC        Structural Glue
AMV      168    000          PVC        Reinforced Glue
AKR      303      P10        PVC          Multifunctional Putty Adhesive
AKD      473      K20                        Sealing Putty Adhesive
AKD      466      000                          Electronic Welding Adhesive

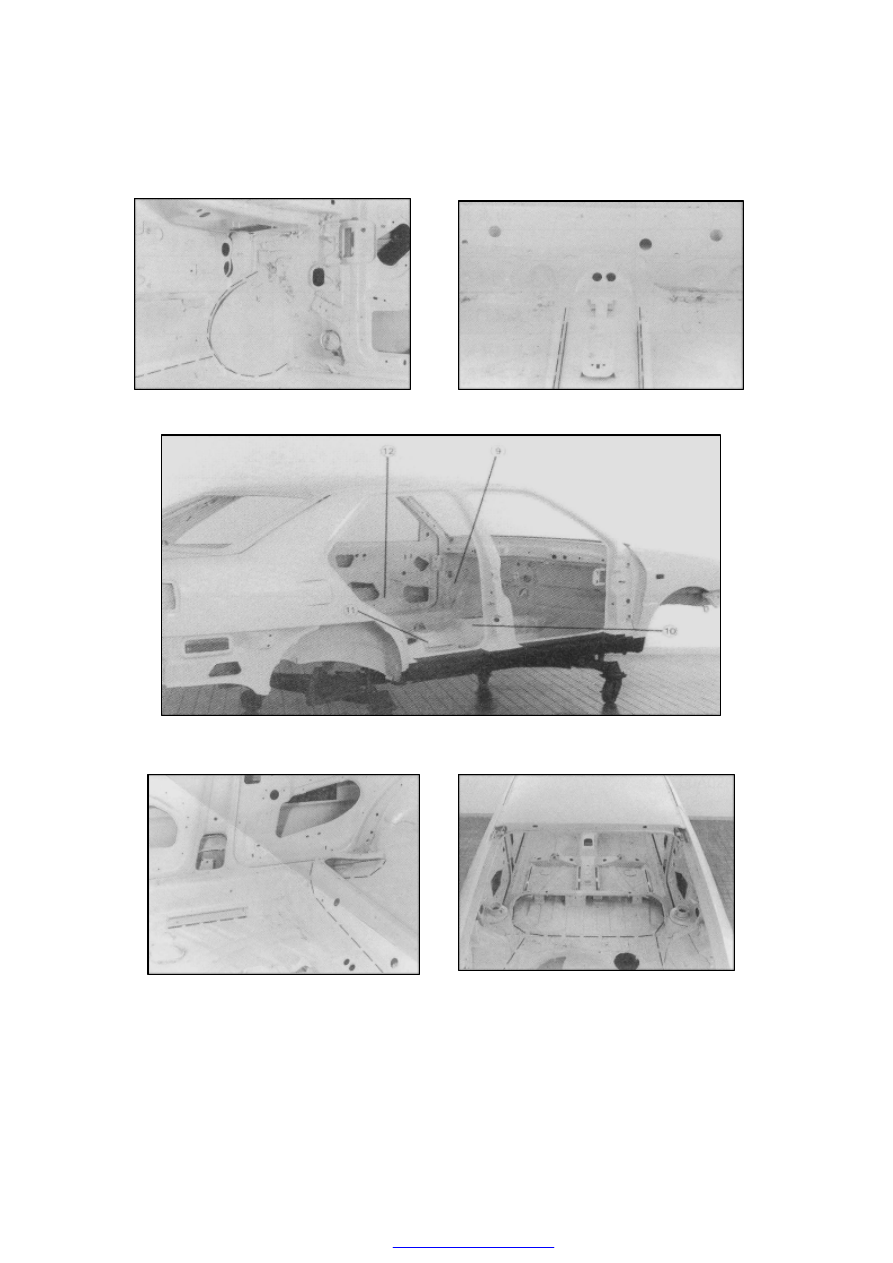

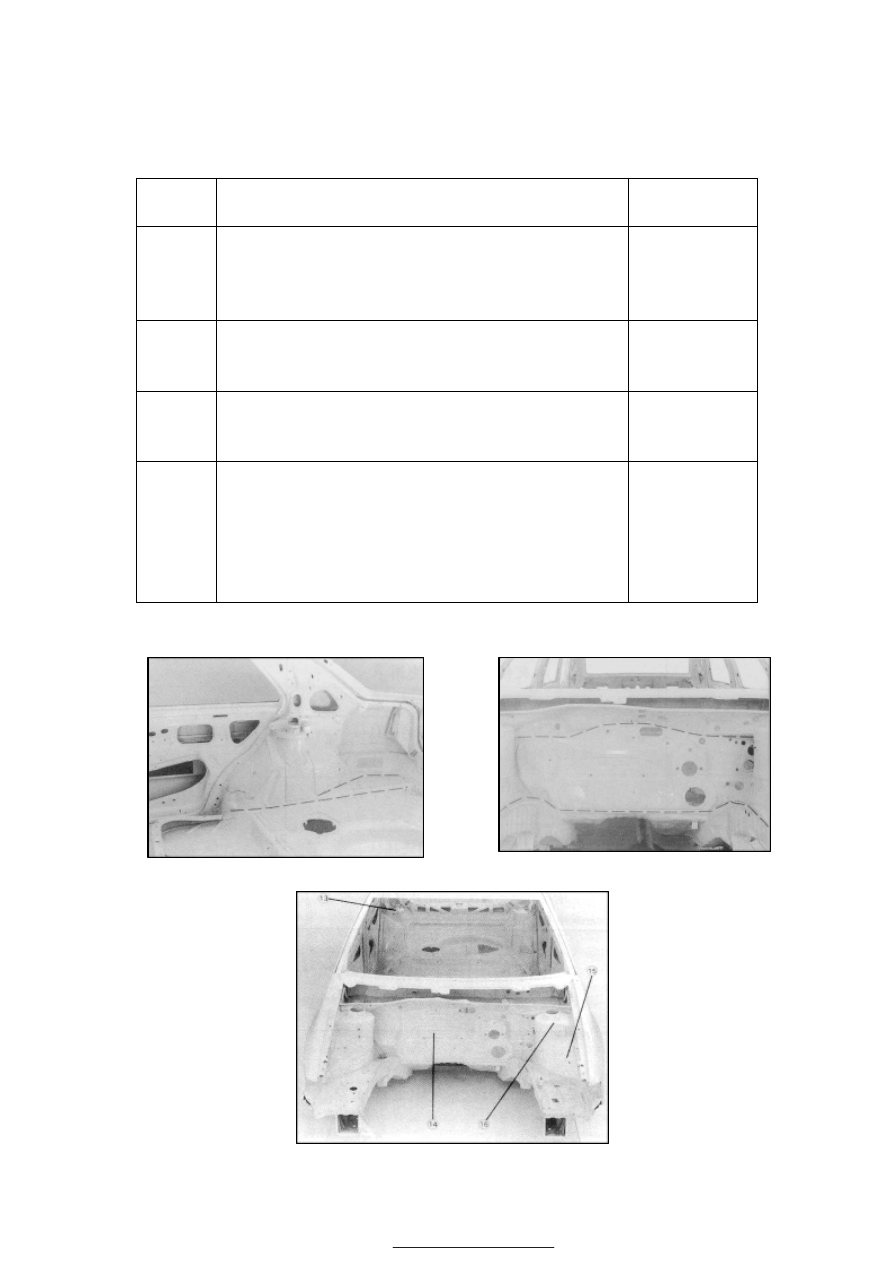

BODY INTERIOR SPRAY COATED WITH PUTTY ADHESIVE














































TABLE FOR APPLICATION OF PUTTY ADHESIVE



Code

Applied Positions

Material

Model

9

-Connecting Position between Body Control Lever
and Wheel House
-Connecting Position between Floor Board and Front
Instrument Panel

C



C

10

-Connecting Position between Floor Board, Shift
Lever and Center Reinforced Fitting (to be maintained
when necessary)

C

11

-Connecting Position between Sections of Brackets for
Front and Rear Chairs

C



12

-Inner-side Connecting Position between Rear Bracing
Piece and Floor Board
-Connecting Position between Floor Board and Center
Reinforced Fitting
-Connecting  Position  between  Center  and  Rear  Floor
Boards

C



  D



C
