Chery A15 / 480 LHD model. Manual - part 51






































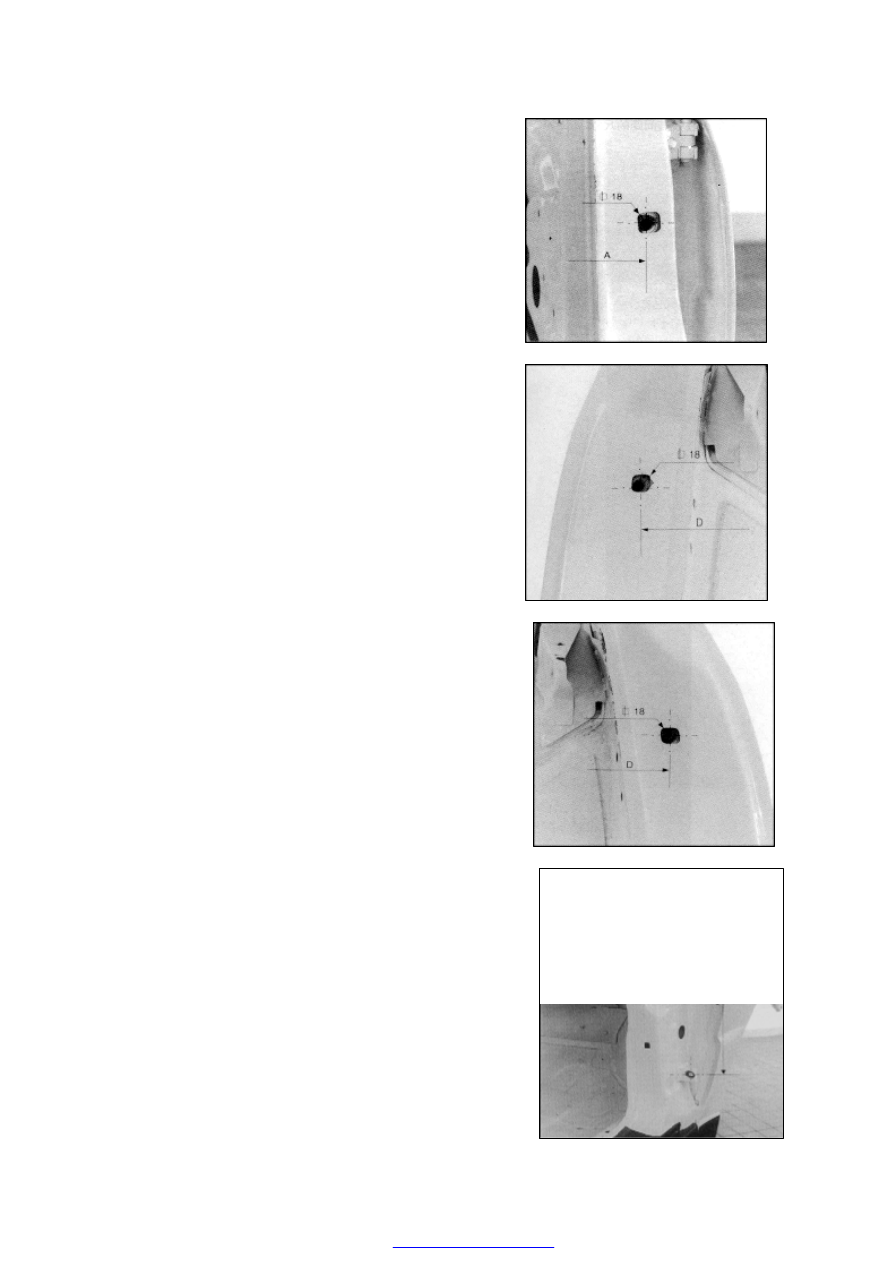

INSPECT

THE

SPACE

BETWEEN

HINGES OF COLUMN A





Size Code      STD Value        Part Measured

A      360±0.5mm      Z-Directional Distance

of  Hinges  with
Column A






INPECT THE SPACE BETWEEN HINGES

WITH COLUMN B




Size Code      STD Value        Part Measured
A                360±0.5mm      Z-Directional

Distance

of

Hinges

with

Column B

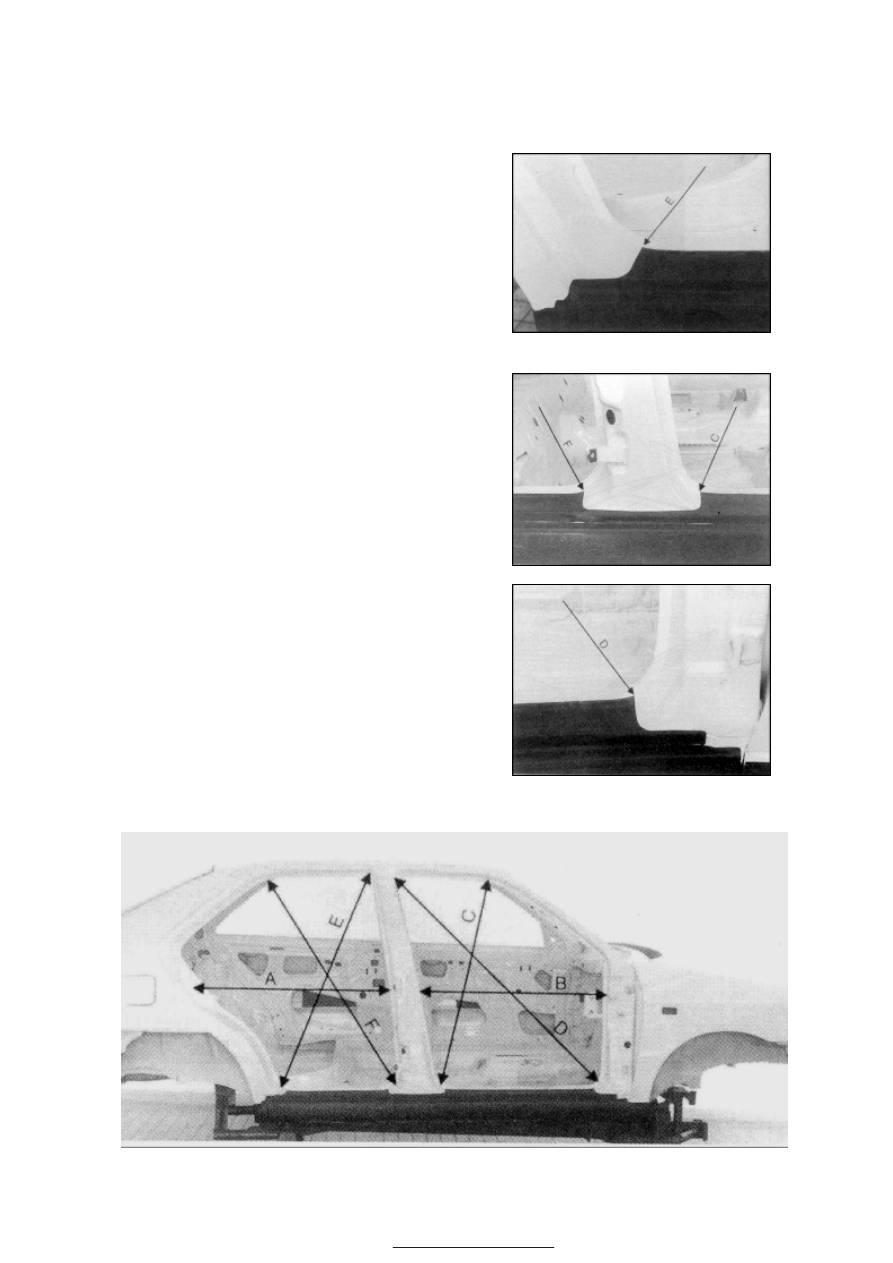

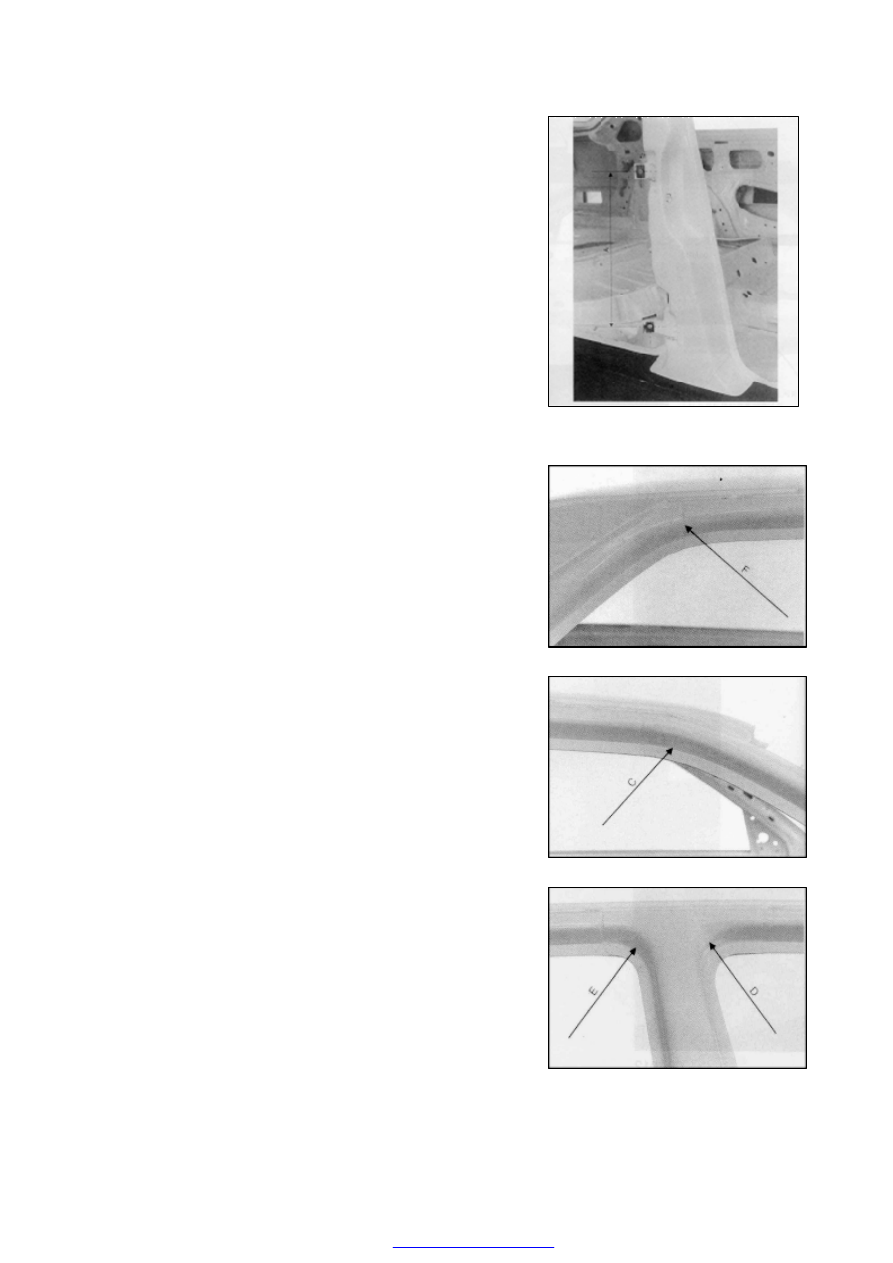

INSPECT  THE  OPENING  SIZES  OF
FRONT DOOR & REAR DOOR

Size Code    STD Value    Part Measured

A                    938±1mm            Space  between

Column  B  and  the
Installation  Position
of  Locking  Column
with Fender

B                    950±1mm            Space  between

Column  A  and  the
Installation Position
of  Locking  Column
with Column B

C              1008±2mm            Opening  of  Front

Door

D              1292±2mm            Opening  of  Front

Door

E            1074±2mm            Opening  of  Rear

Door

F              1140±2mm            Opening  of  Rear

Door

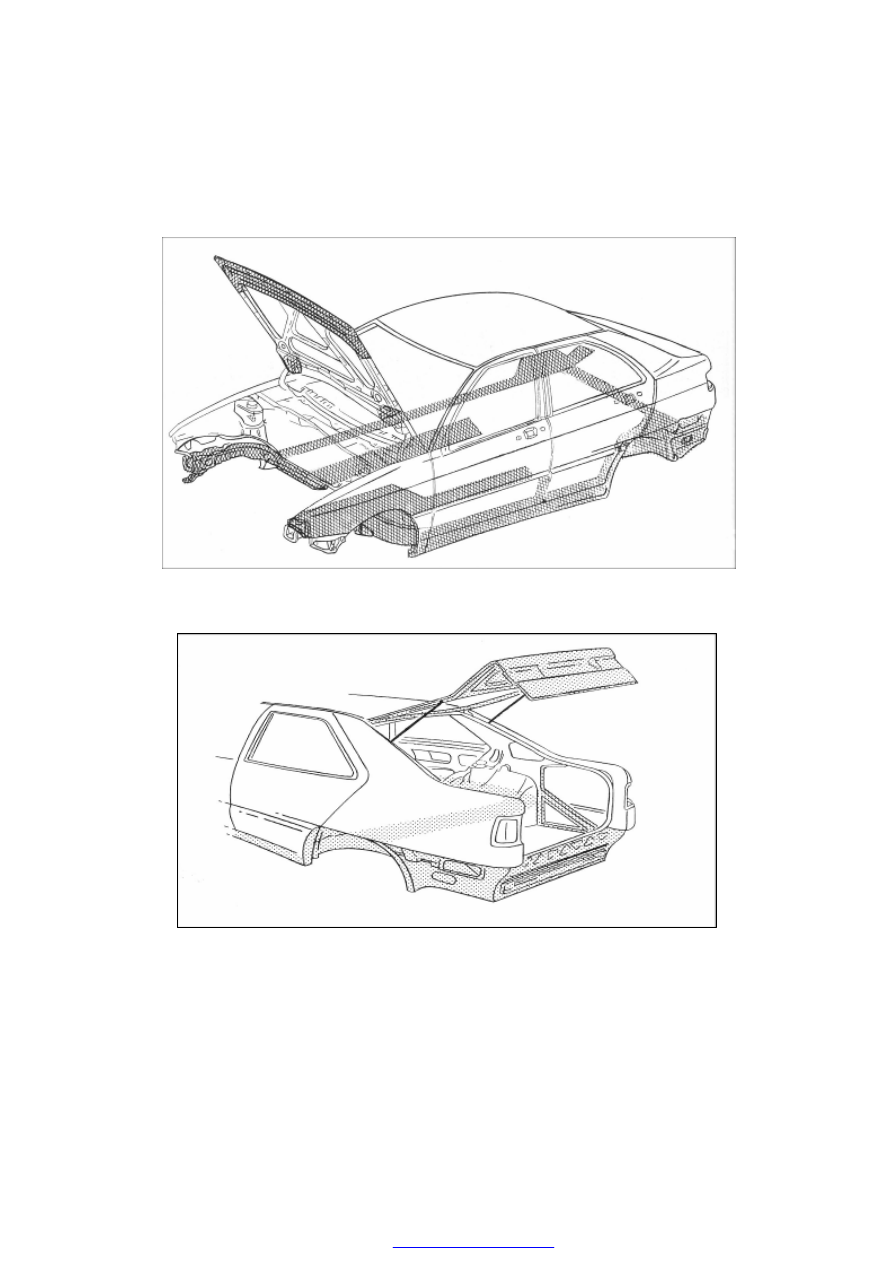

PROTECTION WAX INSIDE CAR

Protection  wax  at  openings  contains  60%  solid  solution,  and  is  coated  in  an  immersion
method at 120

.

℃
