Chery A15 / 480 LHD model. Manual - part 50

The quality of spray coating process for surface protective layer plays a decisive part for the
quality of anticorrosive function with protective layer. The processes include.

1. General cleaning, and coating with phosphate.

2. General spray coating with alkyl ester-based paint.

3. PVC gel is sprayed at the joints of body, to prevent leakage, and PVC gel is also to be

sprayed for the lower plate underneath the car body (such as gear case, the lower plate of
car body, door sill, and other places), to prevent the general assembly from damage of
sandstones.

4. Primer is to be spray coated through static electric system, as the second protective layer.

5. According to the principle for optimal efficiency, lacquer enamel shall be sprayed one or

two times (as primer or cleaning coat) through static system.

6. Protection wax is to be sprayed in the open area of the general assembly through timed

spraying system.

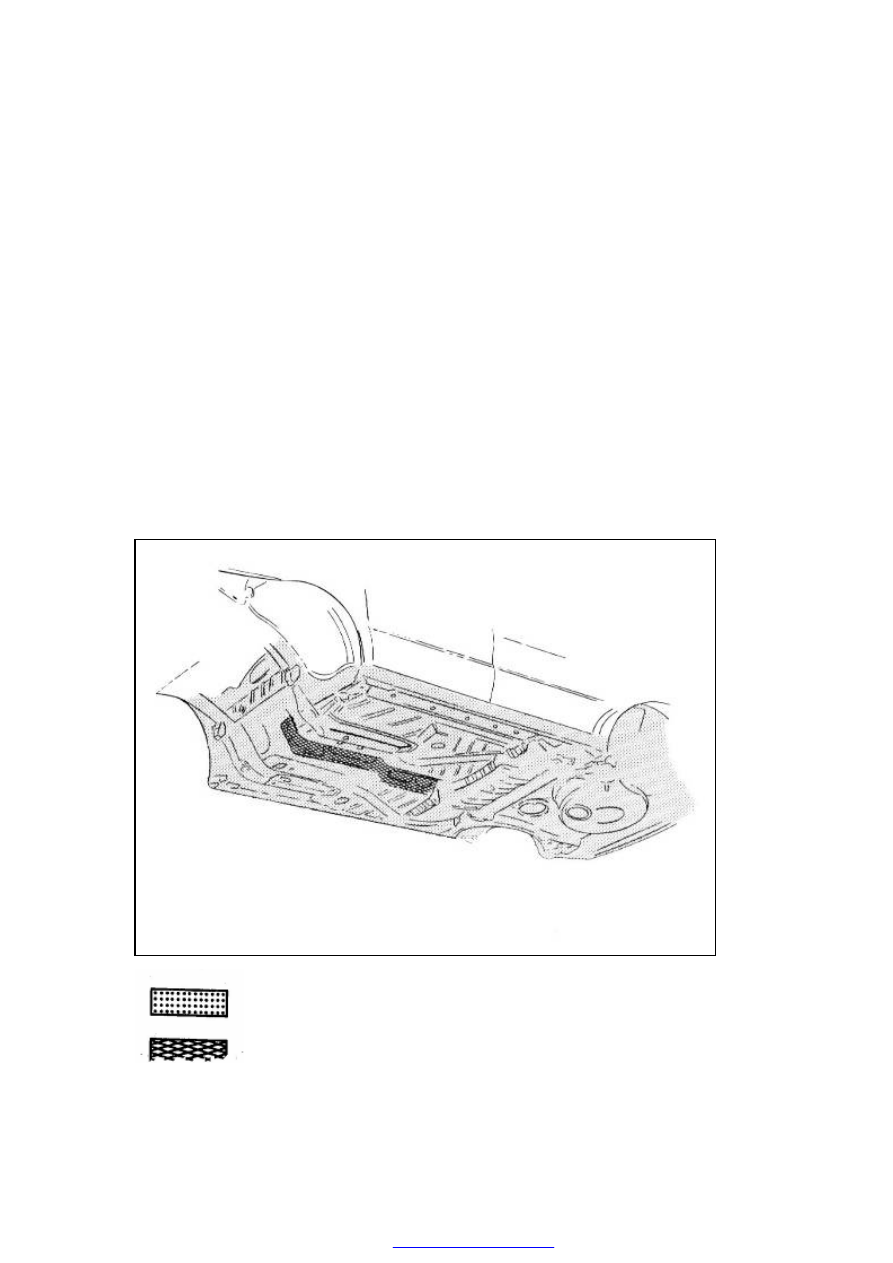

PROTECTION OF UNDERBODY PANEL









































PVC



Lacquer Putty











SIZE ADJUSTMENT FOR MOVABLE PARTS

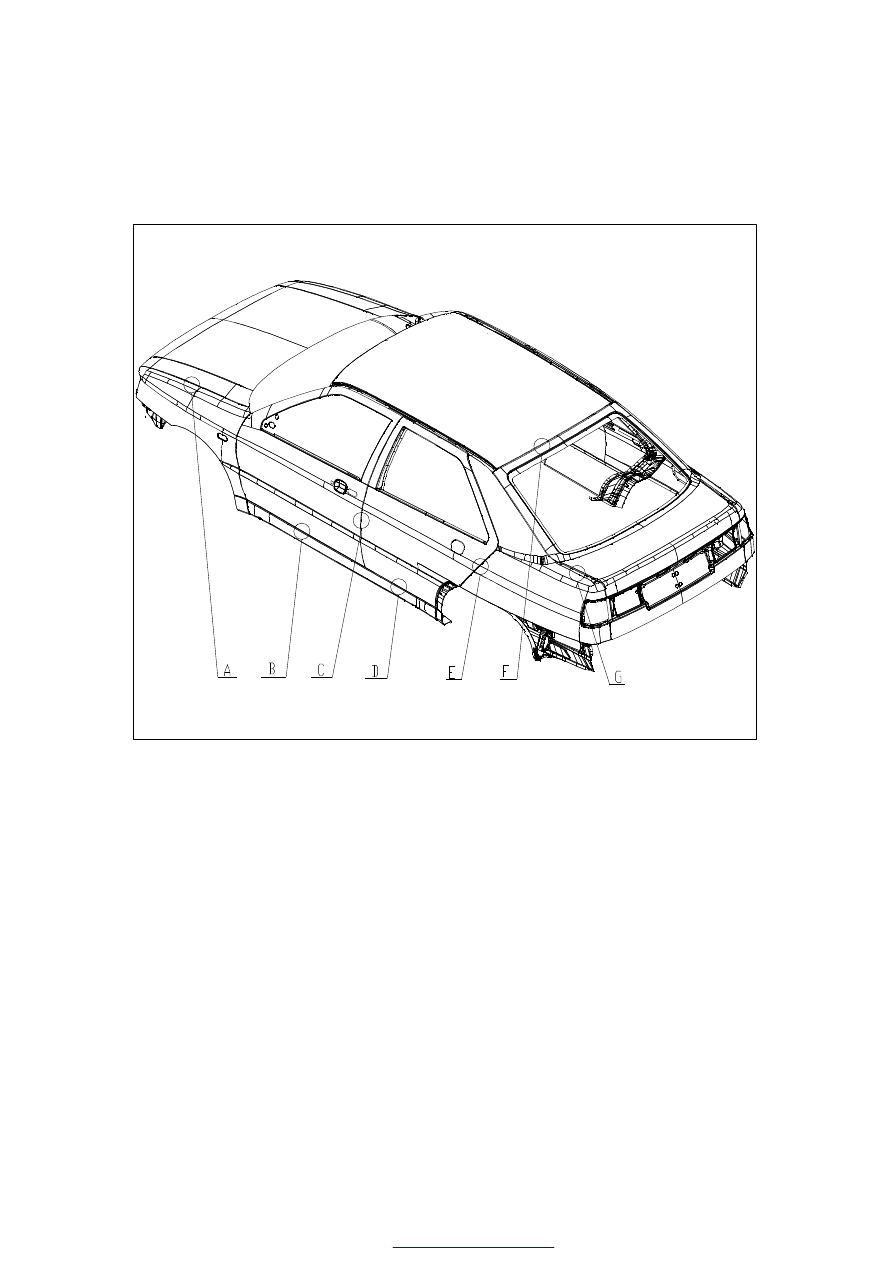

To facilitate test and re-installation of the body moveable parts, the correct clearances of
these parts after adjustment are listed below.




























TEST DATA

A=4±0.5    B=6.5±1    C=4±0.5    D=6.5±1    E=4±0.5      F=7.5±1    G=4±0.5












OPENING

SIZE

OF

ENGINE

COMPARTMENT AND WINDSCREEN



Size Code      STD Value      Part Measured
A1090          ±2mm      Front  Mount

Installation Center

B1550            ±2mm      Diagonal  Line

between

Fixing

Bolts of Fenders

C628                ±2mm      Space  between

Mount  Installation
Center and Fender

D997                  ±2mm              Space  between

Center  of  Fire  Wall
and  Fixing  Bolts  of
Fender

E731            ±2mm            Opening  of

Windscreen

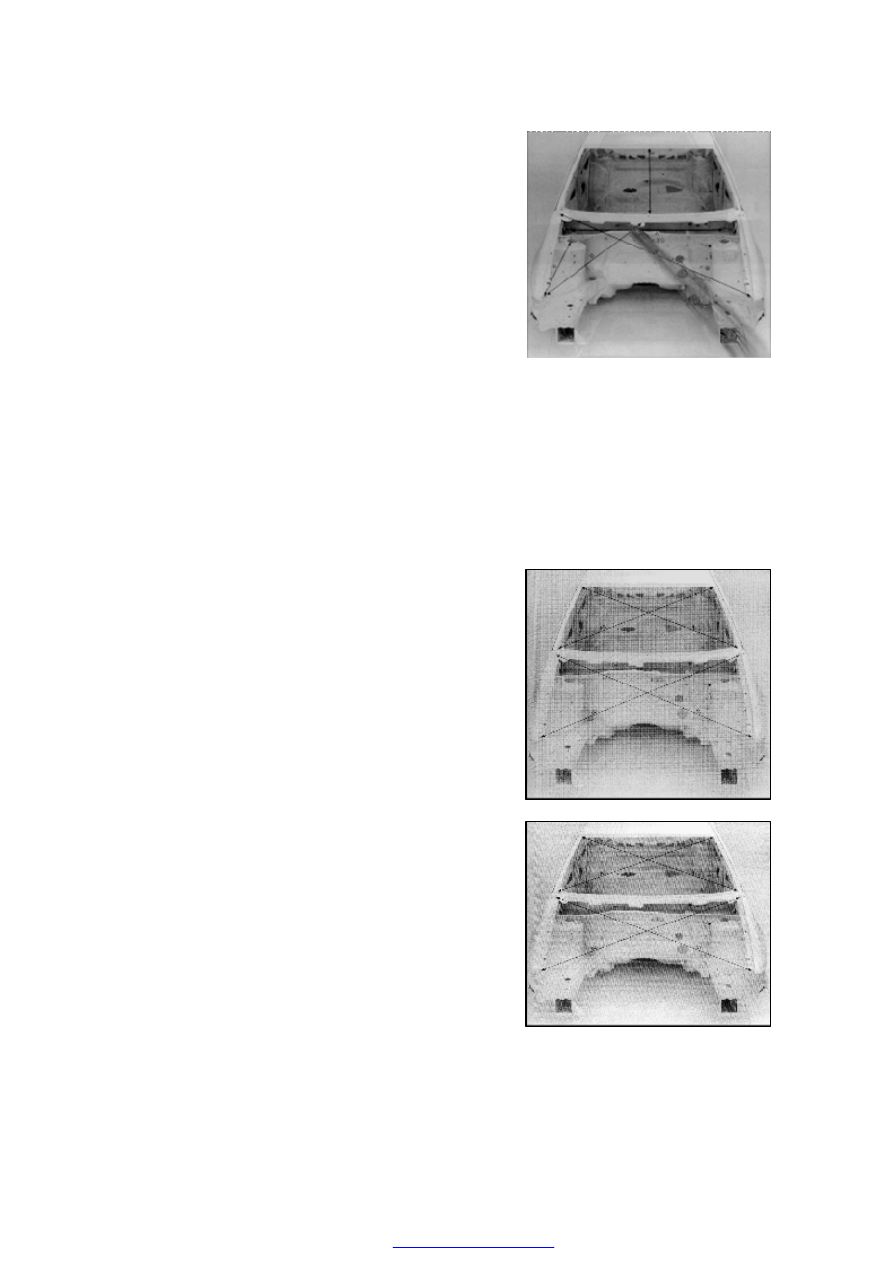

Inspect  length  of  diagonal  lines  of  engine
compartment  and  diagonal  lines  of  the  outer
frame of windscreen.
The values of a group of diagonal  lines should
be equal:
A1=A2；                    B1=B2



























Size Code    STD Value      Part Measured
A                1235±2mm        Opening of Boot
B          1142±2mm          Y-Directional

Distance of Boot

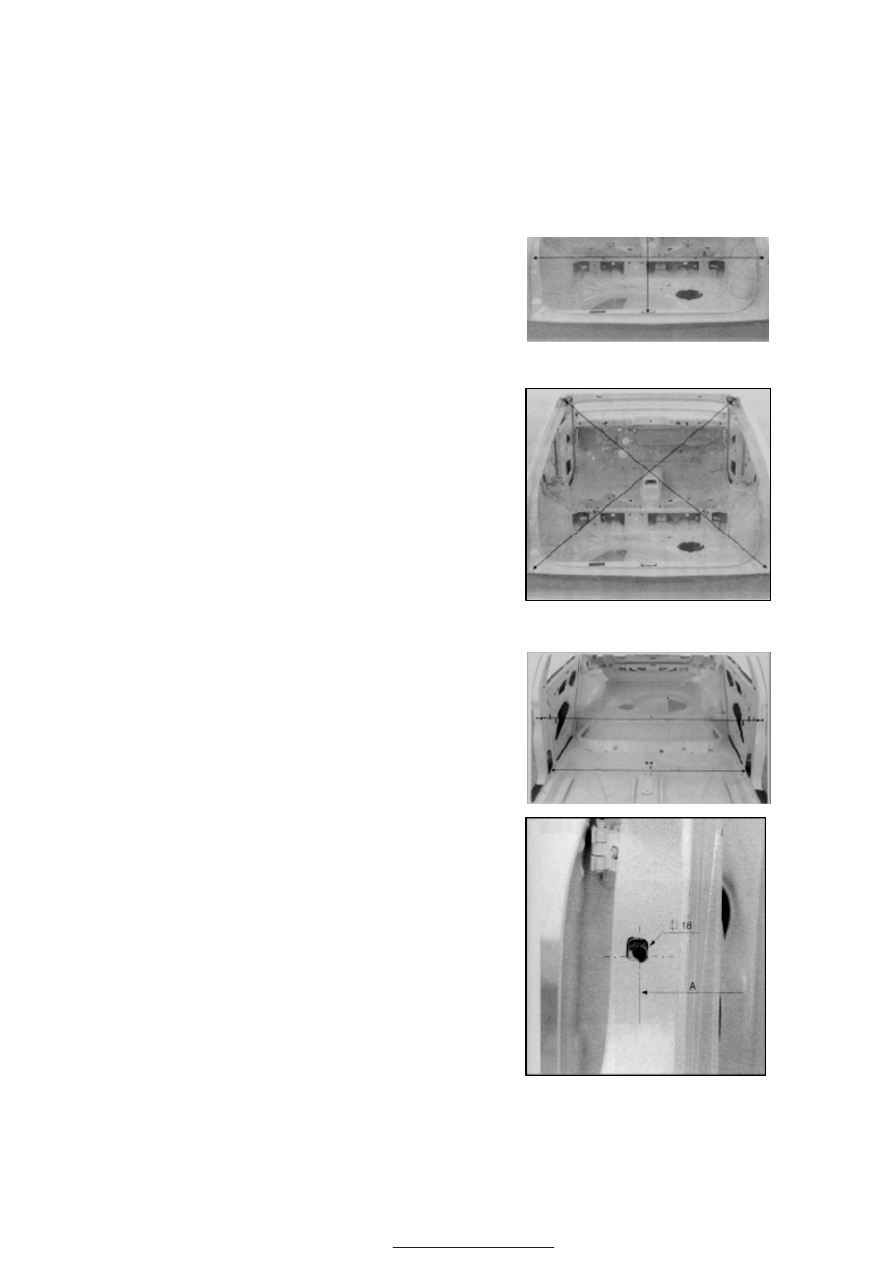

Inspect the length of diagonal lines in the outer
frame of luggage boot.
Values  of  a  pair  of  diagonal  lines  should  be
equal:
A1=A2；













INSPECT THE SPACE BETWEEN
COLUMN B & COLUMN C




Size      Code STD        Value Part Measured
A          1484±2mm      Y-Directional Space of
Installation

Positions

for

Locking

Column of Column B

B          1365±2mm      Y-Directional  Space  of

Fixing  Seats  for  Safety
Belts with Front Seats


C          1098±2mm      Y-Directional  Space  of
Rear Mount




                    Installation Center

Positions
D        1459±2mm        Y-Directional  Space  of

Installation

Positions

for  Locking  Columns
of Real Fender
