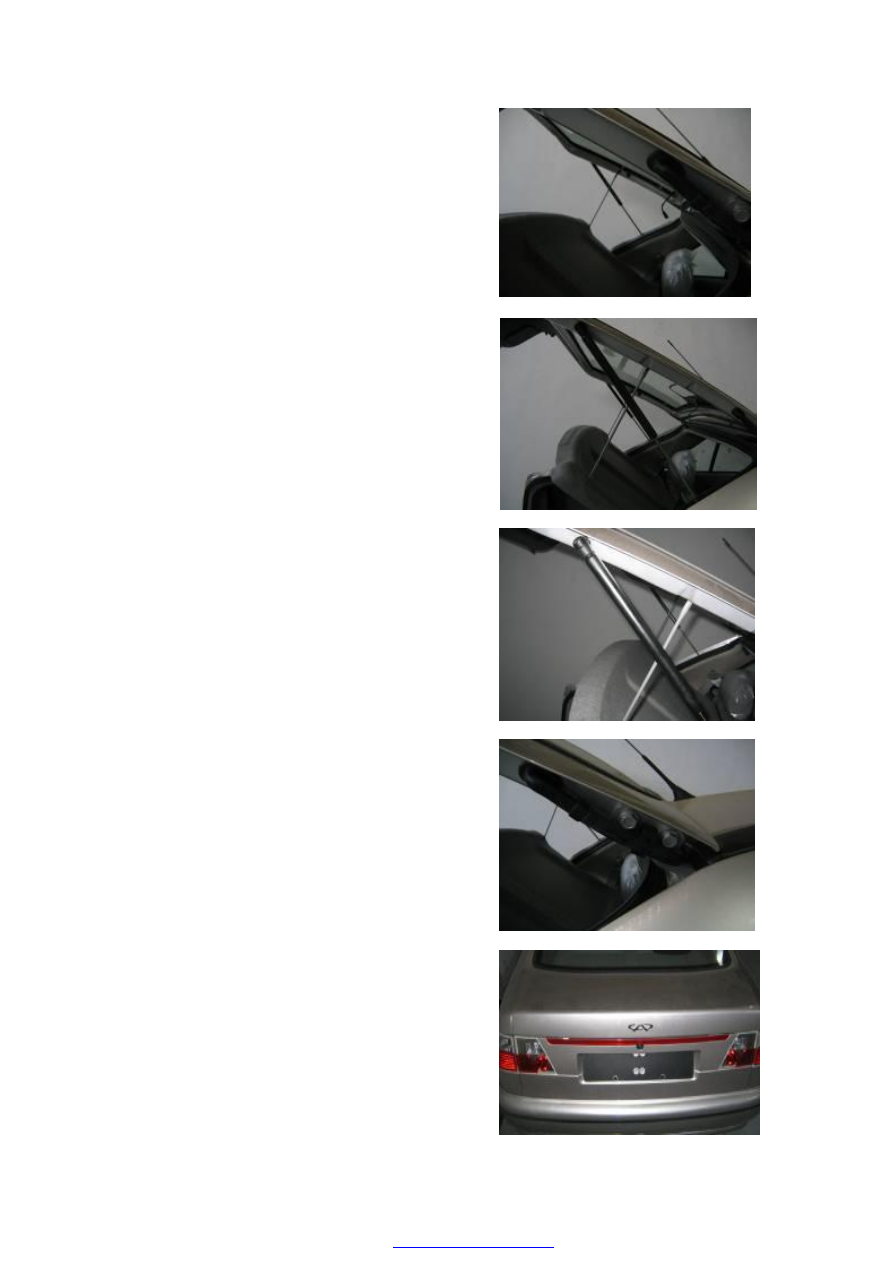

------Remove  the  gas  spring  which  raises  and

supports the trunk lid. Its one end is fixed
on  the  door,  while  the  other  end  is  fixed
on the drain channel of the strut.










------In  removing  gas  spring,  screwdriver  is  to

be used to move the lock hook to take out
the gas spring from swivel pin of the bolt.
If this gas spring  is to be further used, the
lock  hook  shall  not  be  completed  moved
out,  otherwise  the  lock  hook  would  be
damaged.















------  Another  operator  shall  pull  off  the  bolt,

remove  the  trunk  lid,  and  put  it  on  a
surface  on  which  a  suitable  layer  of
protective  material  shall  be  placed
beforehand.



If  the  lid  is  to  be  replaced,  before  removing
fixing  bolts  of  door,  the  rear  windscreen
shall  be  removed.  Install  in  the  reverse
order of removal.
Spray coating process has been described in
the “Steel plate spray coating process”.




------Any necessary adjustment for the edge of

trunk  lid  can  be  performed  through
movement  of  hinges,  on  which  there  are
slots designed for adjustment.



------If  the  trunk  lid  is  to  be  adjusted

horizontally,  move  the  hinge  on  the  side
until  the  value  of  movement  becomes
consistent  to  the  designed  adjusting
value. Adjustment can also be conducted
through moving the center of the top.

------After

adjustment

is

finished,

the

connecting  surface  of  rear  door  and  the
side shall  be checked as to if  it  is even or
not,  if  the  joint  with  sealing  rubber  is
satisfactory  or  not.  A  good  joint  can
provide  the  trunk  lid  with  pressure  seal,
which  can  prevent  water,  air  and  dust
from  admission  or  give  out  the  chick
sound.

------Check  if  the  transparent  plastic  adhesive

tape  for  preventing  rubber  block  from
contacting  the  coated  paint  of  vehicle
body  exists  or  not.  If  the  tape  does  not
exist  or  it  has  already  aged,  isopropyl
alcohol  or  heptane  is  to  be  used  for
cleaning  the  contact  surface,  and  new
adhesive tape is to be pasted.


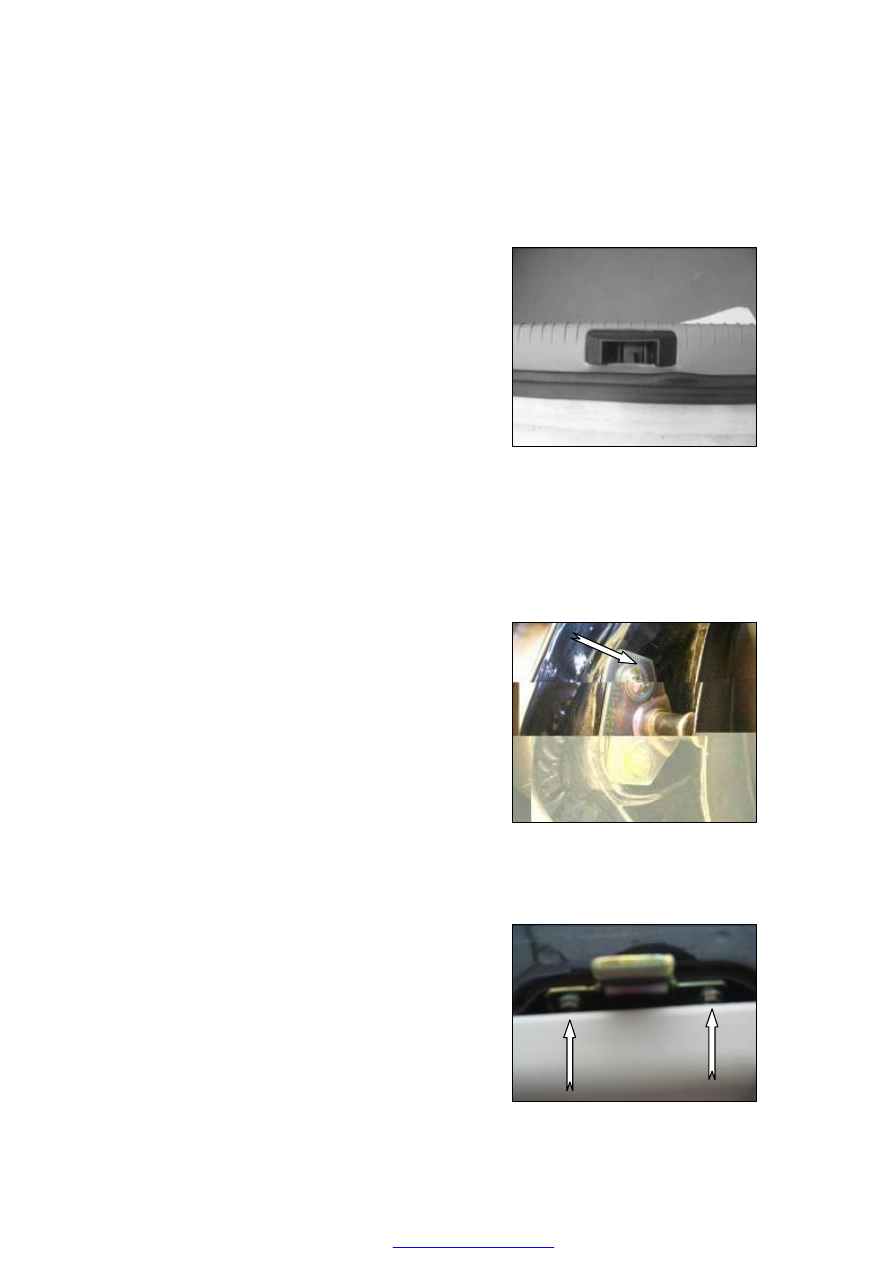

REMOVAL OF LOCK STRIKER
------Take  out  the  screws  of  two  lock

strikers, 2 for each. The screws are
on the side of luggage boot.









REMOVAL  OF  TOP  PART  OF
CENTRAL LOCK



------Remove the two screws of lower frame of

trunk lid to remove the top of central lock.








------Remove  the  two  screws  between  the

bottom  part  of  central  lock  and  rear  end
panel.  For  CHERY  model—A15RHD
with  luggage  boot  trim  panel  available,
the  trim  panel  shall  be  removed  before
removing the screws.

------Install  lock  in  the  reverse  order  of  its

removal. Tightening torque for screws of
side  locks  is  7.2±0.7N·m.  Tightening
torque for screw on top of  lock striker  is
7.2±0.7N·m





ADJUSTMENT OF LOCK AND TRUNK LID
------If the trunk lid fails to be closed properly due to its wrong position, it can be adjusted

through adjusting the position of lock striker.

------It  is  possible  to  make  horizontal  adjustment  of  the trunk  lid,  for  there  is  a  slot  on  its

top.  Adjustment  made  is  to  assure  an even clearance of 5±0.5mm  between  trunk  lid
and rear side panels on two sides.



REMOVAL  &  INSTALLATON  OF  FRONT  DOOR
GLASSES



REMOVAL：



----Before  removal  of  front  door  glasses,  the

trim  panel  and  waterproof  film  shall  be
removed first following instructions.

----Pull out the inner and outer door waterproof

strips; begin the removal from the rib of the
internal side of the central door frame.

----Place  the  glass  at  the  center  of  the  door

frame.  Loosen  the  fixing  slot  of  the
window regulator support.

----When removing the glass, incline the upper

part  of  the  glass  towards  outside  direction
of the door.


INSTALLATION:
Install in the reverse order of removal.

NOTE：
Do  not  tighten  the  screw  before  until  the
glass is installed in place properly.








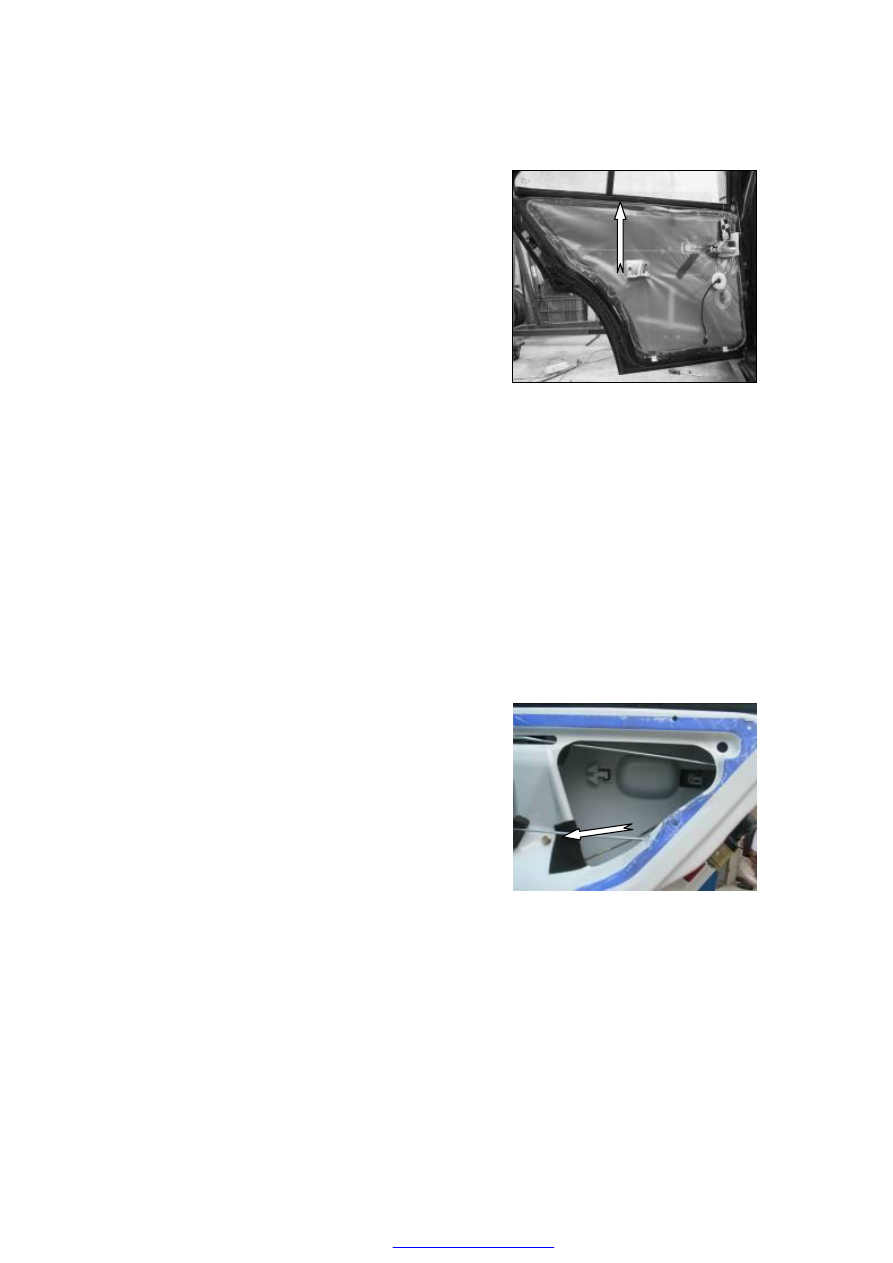

REMOVAL  &  INSTALLATON  OF  REAR
DOOR GLASSES





REMOVAL：
----Before  removal  of  front  door  glasses,  the

trim  panel  and  waterproof  film  shall  be
removed first following instructions.

----Pull out the inner and outer door waterproof

strips; begin the removal from the rib of the
internal side of the central door frame.

----Place  the  glass  at  the  center  of  the  door

frame.  Loosen  the  fixing  slot  of  the
window regulator support.

----When removing the glass, incline the upper

part  of  the  glass  towards  outside  direction
of the door.

Install in the reverse order of removal.

NOTE：
Do  not  tighten  the  screw  before  until  the
glass is installed in place properly.




REMOVAL  &  INSTALLATON  OF  REAR
QUARTER GLASS



REMOVAL
----Before  removal  of  quarter  glass,  the  trim

panel and waterproof film shall be removed
first following instructions.

----Take  out  the  inner  and  outer  pressed

moldings  of  the  door,  and  remove  them
from the rib position of the  internal side of
the central door frame.

----Loosen  the  bolts  between  the  central  guide

rail  and  inner  panel  of  the  door,  and
remove the central guide rail.

----Pull  the  quarter  glass  outwards  and  it

should be removed easily.



INSTALLATION：
Install in the reverse order of removal.
