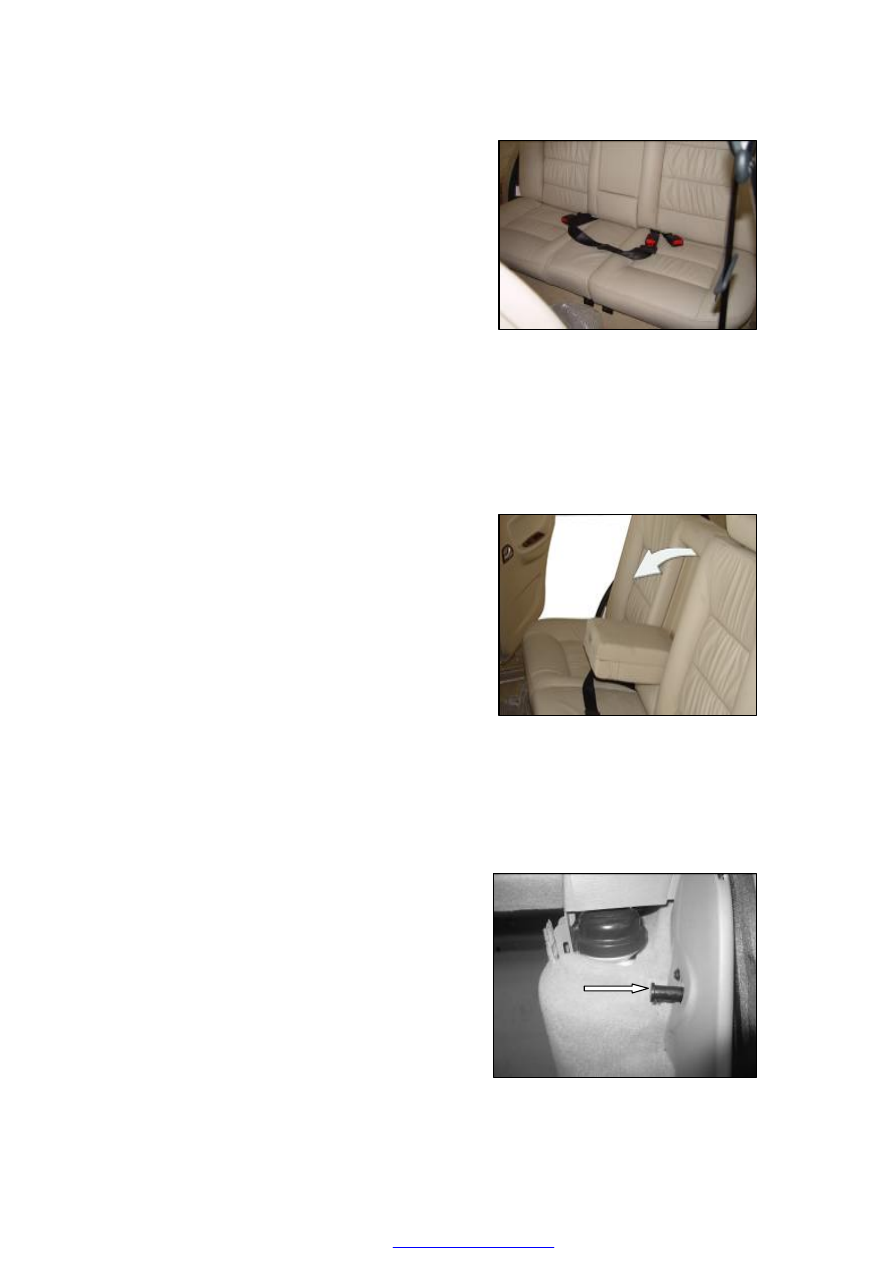

DISASSEMBLY  AND  ASSEMBLY  OF
REAR SEATS

Disassembly:

1.  Pull  out  the  rear  adjusting  lever  so  as  to

disconnect the seat, and fold it forward.

2. Remove the guard plate for the seat cushion

and car fastening bolts.

3.  Loosen  the  fastening  bolt  between  the  seat

of the rear beam and the car floor.

Assembly:

Assembly is the reverse of disassembly.

The  tightening  torque  of  the  specified  bolt  for
the seat cushion assembly is 2.5±0.5mm.







REMOVABLE REAR SEAT

DISASSEMBLY AND ASSEMBLY OF THE
ENTIRE OR THE PART OF SEAT

Pull  the  adjustment  lever  of  the  rear  seat
upwards  and  fold  it  until  it  disconnects  with
the front-folded part of the seat.

Remove  the  guard  plate  on  the  fastening  bolt
between the seat and car.

Loosen the fastening  bolt of the corresponding
position on the rear beam of the car.

When  installing,  the  steps  are  the  reverse  of
disassembly.







DISASSEMBLY AND ASSEMBLY OF
BUILT-IN FITTING ON THE BACK
UPPER SIDE OF REAR SEAT

Disassembly:

Loosen the fastening bolt of the flexible pin of
the built-in fitting.

Assembly:

Assembly is the reverse of disassembly.





DOORS & WINDOWS

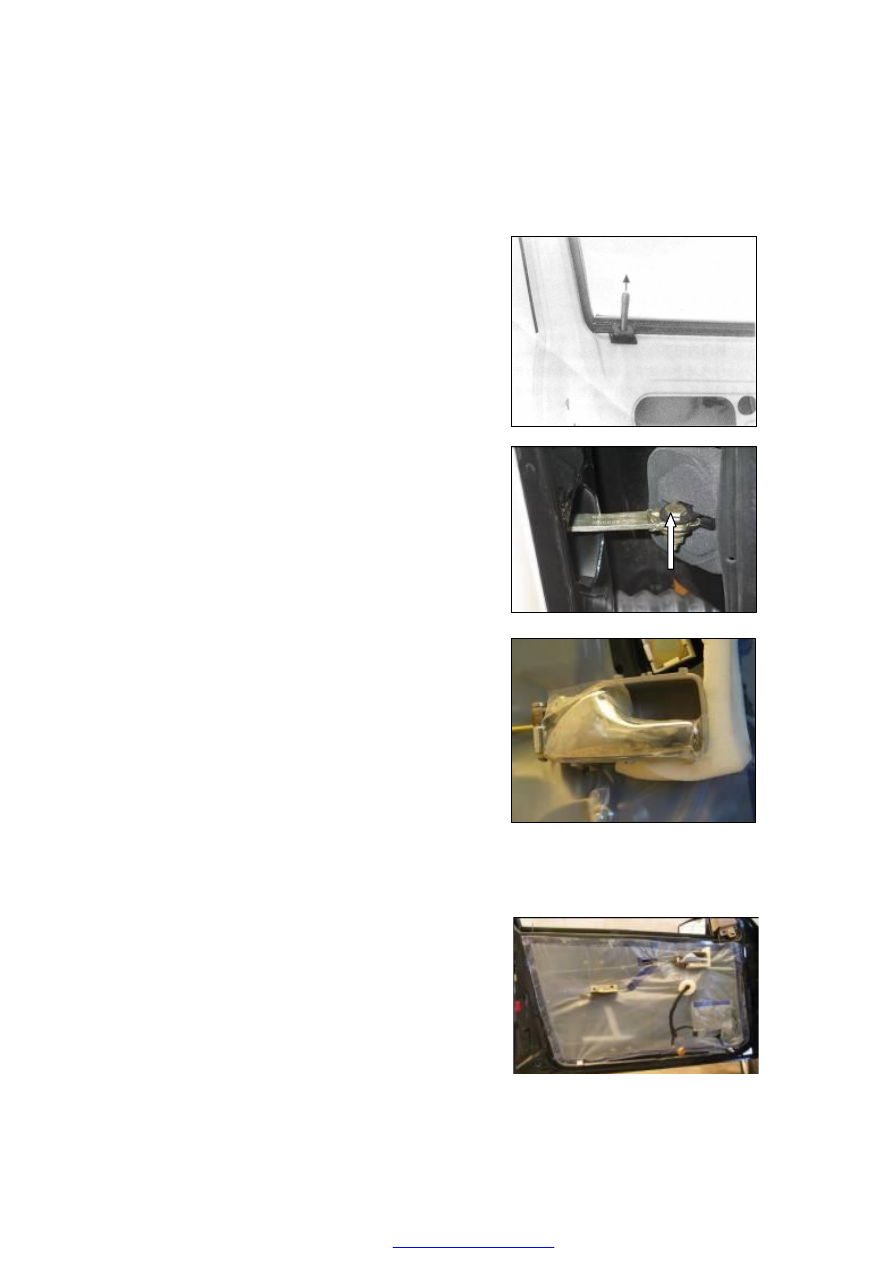

REMOVAL & INSTALLATON OF DOORS

REMOVAL：



----Remove  two-side  screws  of  door  trim

panel.


----Turn  the  door  lock  knob  off  in  a  counter

clockwise way.








----Loosen  the  nut  of  retainer  gasket  and  the

bolt pin.







----Removal  of  inside  door  handle.  Unscrew

the  screw  which  secures  the  handle  on
door trim panel. Press and push the handle
forward to remove it.










----Remove the waterproof film  between door

panels.


----SPECIAL ATTENTION
Install  the  waterproof  film  correctly.  The  top
part,  the  two  sides,  and  the  bottom  part  shall
all be pasted in place, thus to enable a correct
water  outflow,  and  to  prevent  water  leakage
into car or damage of door panel.

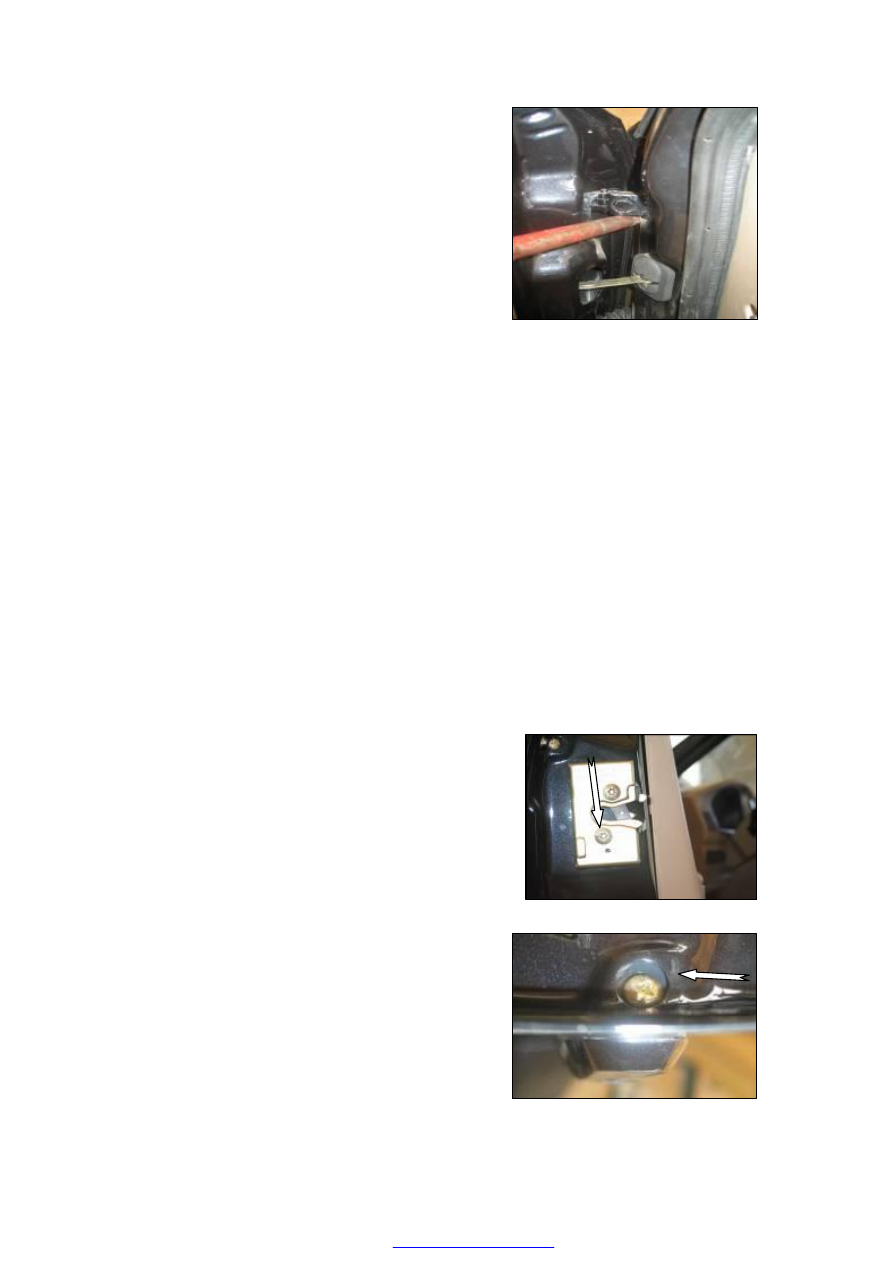

----Remove  electrical  wiring  connector,  and

pull  out  the  bolts  between  door  and  the
hinge  on  front  column,  door  check,  while
another  operator  remove  the  door.
Tightening torque is 56 N·m.

----A  layer  of  protective  material  shall  be

added between the door and the surface on
which the front door is to be placed.





----Perform spray coating as per “Steel plate spray coating process”.
----If  adjust  the  door  vertically  or  horizontally,  the  hinge  joint  bolts  shall  be  loosened  at  a

rated pressure with specified adjustment tool  for  inner  hinge, slowly  in a paralleled plain
direction,  otherwise  it  would  lead  to  material  fatigue.  Don’t  move  the  tool  vertically,
which would result in damage and can only be corrected through re-welding the hinge, to
prevent  the  already  spray  coated  vehicle  paint  from  generation  of  cracks.  Sealing  wax
should be applied to the coat.

----After the door has been adjusted, tighten the bolts at a tightening torque of 56 N.m.

NOTE:
When  door  is  closed,  the  sealing  ability  is  assured  through  the  seal  around  the  door
opening.  If  the  seal  is  not  perforated  for  easy  entry  of  air,  or  the  pressure  is  too  large
when door is shut, it would most possibly fail for door shut due to an abnormal pressure.
If  any  following  parts  on  the  door  are  to  be  removed,  the  door  trim  panel  must  be
removed first as per the instruction on “Lining & Trim”.

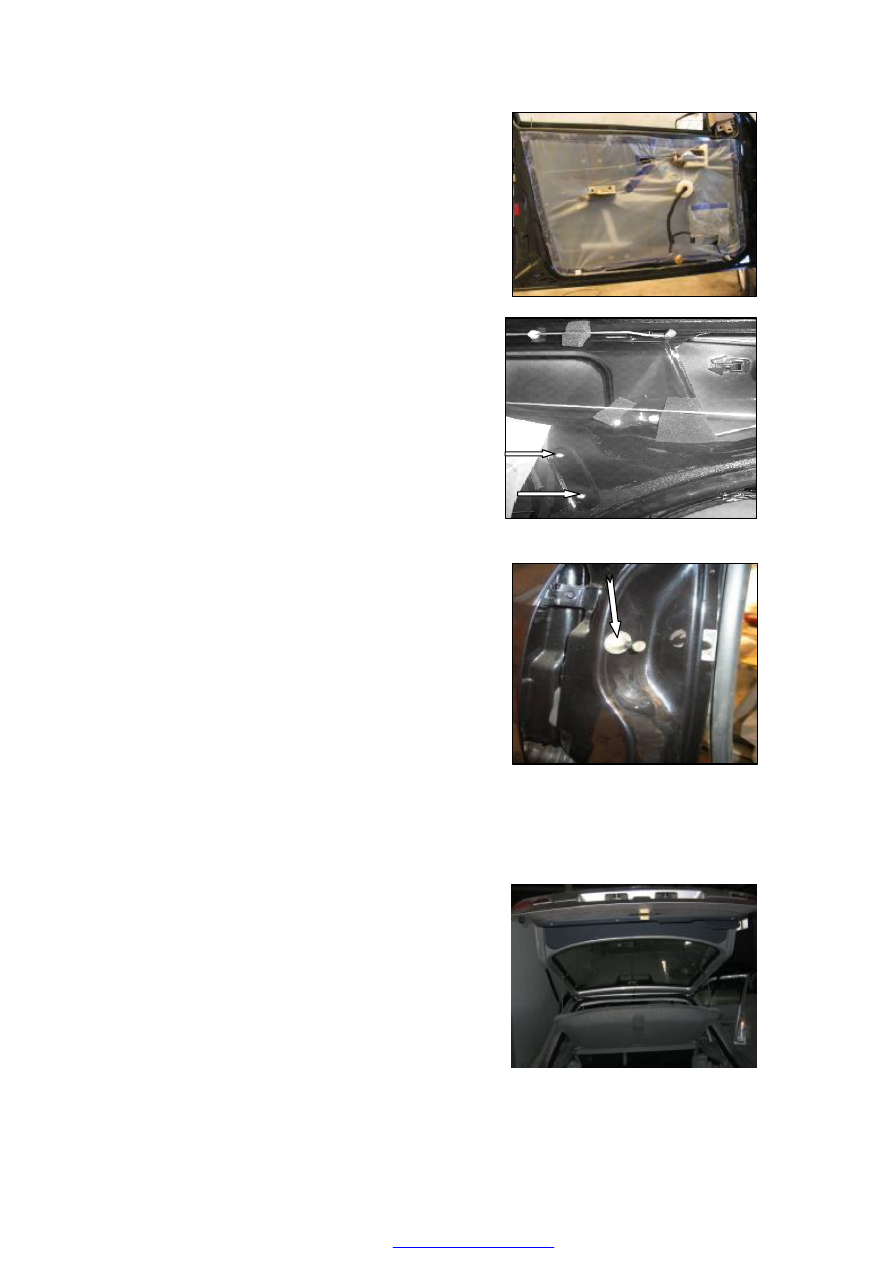

----Removal  of  lock  control  unit.  During  the

removal of lock, remove the clip of control
unit  and  lock.  The  lock  is  secured  on  the
door  through  two  screws  for  which  the
tightening torque is 20±2 N·m as shown
in the right figure.


NOTE：
Red  thread  adhesive  shall  be  applied  when
installing the two bolts.

----Remove  the  bolt  between  outside  handle

and  doorframe,  and  rock  the  handle
forward,  and  the  handle  is  to  be  removed
when 90°  is reached. Tightening torque for
the bolt is 7.2±0.2N·m.

----For any  model with central locking system,

electrical wires shall be removed too.






----Loosen  the  bolts  between  central  locking

unit  and  doorframe.  Disconnect  the  lock
rod  with  lock  to  remove  cable  and
servomotor.











INSTALLATION：
Install in the reverse order of removal.











ADJUSTMENT：
----If  adjust  door  lock  striker  erroneously,

which  normally  causes  a  failure  in  closing
the  door,  position  of  lock  striker  shall  be
adjusted.  The  adjusting  operation  means
that  the  lock  striker  is  to  be  loosened  with
15mm  spanner,  and  then  move  as  per
requirement.

Tightening

torque

is

50±5N·m.










REMOVAL  &  INSTALLATON  OF

TRUNK LID



REMOVAL,

INSTALLATION

&

ADJUSTEMENT OF TRUNK LID
------In  removing  trunk  lid,  it  is  needed  to

remove  the  flexible  hanging  strap  and the
rear bracket.
