Chery A15 / 480 LHD model. Manual - part 45

DISASSEMBLY AND ASSEMBLY OF REAR SPEAKER

Disassembly:

Remove the fastening screws at the top and bottom of the rear seat safety belt (applicable only
for the car model with safety belt). Loosen the four screws of the frame and dismantle it.

Assembly:

The assembly steps are reverse with the above and remember that the tightening for the safety
belt is 50±10N.m.

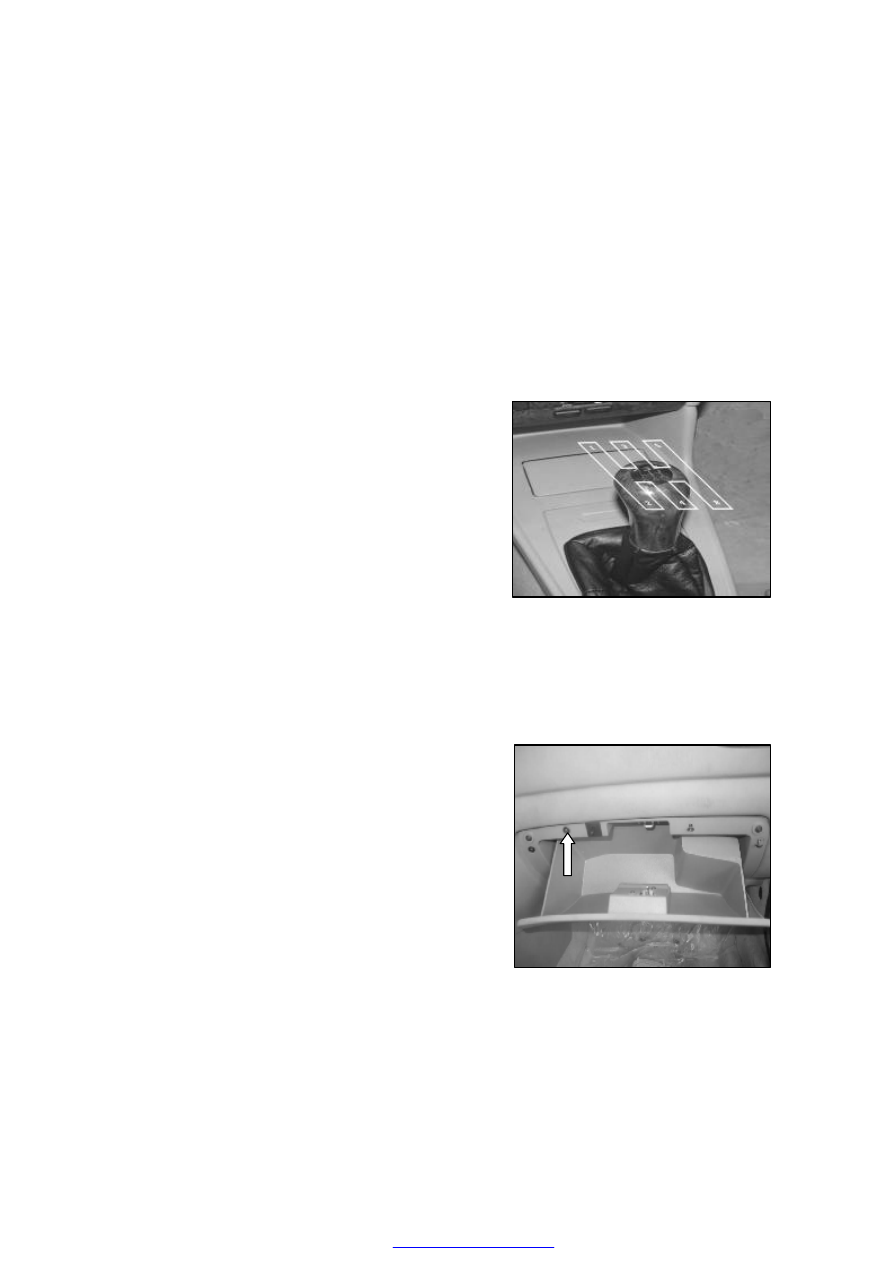

DISASSEMBLY AND ASSEMBLY OF

SHIFT LEVER

Dismantle  and  replace  the  anti-rust  corrugated
leather  sheath  of  the  shift  lever,  remove  the
fastening  screws  between  the  chassis  and  the
floor  plate  of  the  car,  so  that  the  corrugated
leather sheath can pass through the  hole of the
chassis, after that dismantle the chassis.










DISASSEMBLY AND ASSEMBLY OF

GLOVE BOX



Disassembly:

Dismantle  the  fastening  screws  between  the
glove  box  and  the  instrument  panel  and  also
dismantle  the  power  supply  wires  for
illumination lamp. Remove the glove box.

Assembly:

Assembly steps are the reverse of disassembly.





DISASSEMBLY AND ASSEMBLY OF AIRBAG

Safety measures to be taken when working on the airbag system: the works include inspection,
assembly  and  maintenance.  These  operations  can  only  be  carried  out  by  the  appropriate
professionals.

ATTENTION ON SAFETY MATTERS

1.  Generally  diagnostic  tester  must  be  used  for  diagnosis.  Never  use  volt-meter  or  any  other

open wire tester.

2.  The  negative  grid  of  battery  must  be  disconnected  before  working  on  the  airbag.  After

dismantling,  wait  for  at  least  90  minutes  before  carrying  the  following  work  and  no  body
should stay in the car when connecting the airbag to the battery supply.

3. The airbag must be installed immediately after taken out from the packing.

4. If the assembly stops, the airbag must be placed back into packing, because it is not allowed

to leave the air bag out of control.

5.  When  handling  the  airbag,  face  the  inflating  device  outwards,  and  should  never  hold  the

cable.

6.  When  dismantling  the  airbag  and  parts  awaiting  assembly,  you  must  place  them  on  the

surface  of  the  bottom  seat,  face  the  side  with  welded  split  upwards  and  do  not  place  the
steering gear with steering wheel on the floor.

7. If an air bag unit is dropped from a height of more than 70cm, or if it appears to have signs of

damage, then it cannot be reinstalled.

8. If there is no appropriate monitor, then the disposal of the airbag cannot be carried out. If this

device is activated, then you should place it in an appropriate container. If it is not activated,
then you should mark the content and use a packing for the new device to pack it and return
to the manufacturer through the spare part shop.

9. Do not try to repair the module, sensor and ignition device.

10. Only use dry or dipped cloth to clean the filling materials in the steering wheel.

11. Do not use sharp or other protruded object to contact the surface of the airbag.

12.  When  it  is  necessary  to  do  paint  spraying  or welding  on the vehicle  equipped with  airbag,

then the airbag must be first removed.





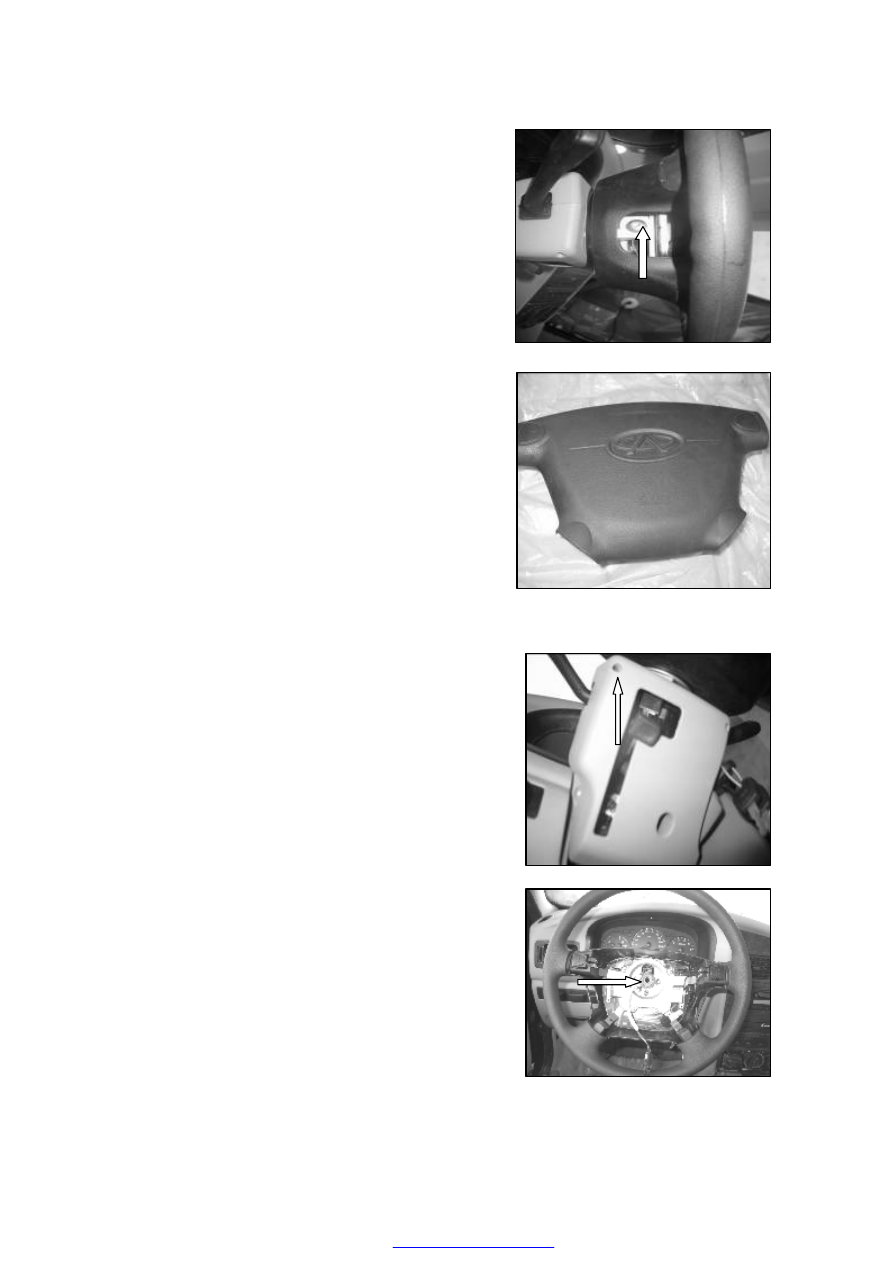

Disassembly:

1.  Disconnect  the  negative  grid  of  the  battery,

place  the  steering  wheel  at  the  center
position and face the hand wheel upwards.

Loosen  the  two  hexagonal  bolts  between  the
driver’s airbag and steering wheel.





Remove  the  cable  of  the  airbag.  When placing
the  removed  cable,  pay  attention  to  face  the
protruded side down.

ASSEMBLY

When  installing,  the  steps  are  reverse with the
above.  Make  sure  there  is  nobody  in  the
passenger  compartment  when  installing  the
battery.





DISASSEMBLY AND ASSEMBLY OF

HAIRSPRING

1.  First,  remove  the  airbag  according  to  the

above instruction.

2.  Loosen  the  two  fastening  bolts  at  the

bottom  of        the  housing  of  the  steering
gear and remove the cover.

3.  Loosen  the  lock  nut  between  the  steering

gear  and  the  steering  wheel,  and  disconnect
the  terminal  according  to  the  arrow  of  the
diagram.

3.  Loosen  the  three  fastening  bolts  between

the  hairspring  and  the  steering  gear  and
remove the hairspring.













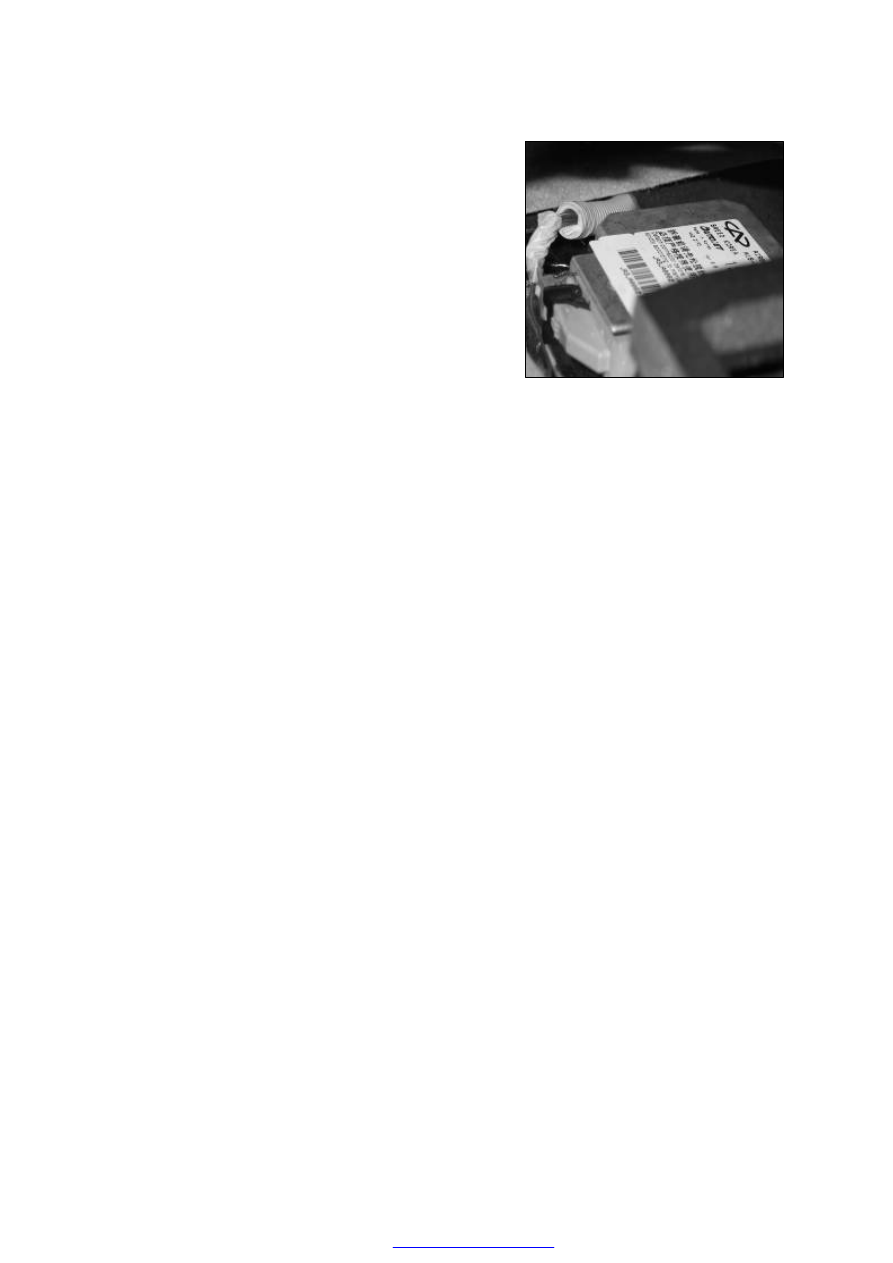

DISASSEMBLY AND ASSEMBLY OF THE
CONTROL DEVICE

Disassembly：

Disconnect the negative grid of the battery.

Disconnect the wiring terminal of the airbag control
unit, which is located on the vent under the instrument
panel.

Remove the air intake, which is beside the airbag
control unit under the auxiliary instrument panel.

Loosen the lock nut between the airbag control unit and the bracket.

When installing the control unit, the steps are the reverse of disassembly.

Note:

There must be nobody in the driver’s compartment when reconnecting the battery

Assembly:

The steps are the reverse of disassembly.

Note:

1.  When  the  lower  terminal  of  hairspring  is  connected  to  the  steering  gear,  it  will  stay  at  the
bottom  position.  Unless  the  following  lifting  eye  indicated  by  the  arrow  in  the  figure,  the
hairspring can not be rotated. If the hairspring is found to receive the pressure when tightening
the  lock  nut  of  the  steering  gear  with  a  torque  of  5ON.m,  then  the  function  is  proved  to  be
normal.  Inspect  the  cable  and  the  hairspring  of  airbag.  Remove  the  cover  of  airbag  and  its
protective cover; remove the battery and control unit.

2.  It  is  dangerous  to  use  the  unused  airbag  inflator  to  activate  the  airbag  device.  In  order  to
prevent any potential accident, the airbag must be activated before the car is discarded or when
the  servicing  dates  of  the  airbag  activation  components  have  expired.  This  is  very  important
because  the  exposed  part  may  cause  injury  when  it  is  suddenly  activated  by  itself.  The  airbag
must be activated  in the car with the door closed and the people  involved  must stay at least 10
meters away from the car during activation. When carrying the activation of the airbag together
with  the  airbag  inflator  of  driver  side,  then  it  is  required  to  remove  them  from  the  steering
wheel,  and  it  is  only  necessary  to  remove  the  2  hexagon  lock  nuts  on  that  position  during
disassembly. Connect the special cable, change the device on the steering wheel with the spare
part  and  tighten  the  hexagon  lock  nuts.  The  activated  airbag  can  be  treated  as  a  common
scrapped container. It can be  left in the car if the car has already been scrapped. If there is any
fault found (fault found  during  inspection that may affect its normal  function), then  it must  be
noted  and  returned  to the  manufacturer through the  spare  parts  shop.  Use  special  packing  for
new unit when the defective airbag is being returned.
