Chery A15 / 480 LHD model. Manual - part 3







200 g or more refrigerants shall be charged
every  time,  and  turn  the  compressor
several times  by  hand after the completion
of charging.

(5) Turn off the high-pressure manual valve 4,

shown  in the figure below, and turn on the
low-pressure  manual  valve  3  to  let  the
refrigerant  in  gas-state  charge  into  the
refrigeration

system.

The

refrigerant

charged  from  the  low-pressure  manual
valve must be gas-state. If it is liquid state,
the  liquid  hammer  phenomenon  may
appear to damage the compressor. Turn off
the  low-pressure  manual  valve  when  the
reading  of  low-pressure  gauge  reaches
2.8X10

5

Pa.

Refrigerant Refilling
Regulated amount:R134a，850±25g





4. Leak Check of Refrigeration System

Three  effective  methods  can  be  used  to  check
the air tightness of refrigeration system: check
with electronic leak detector, soap solution and
halogen leak detector.

1) Check with Electronic Leak Detector

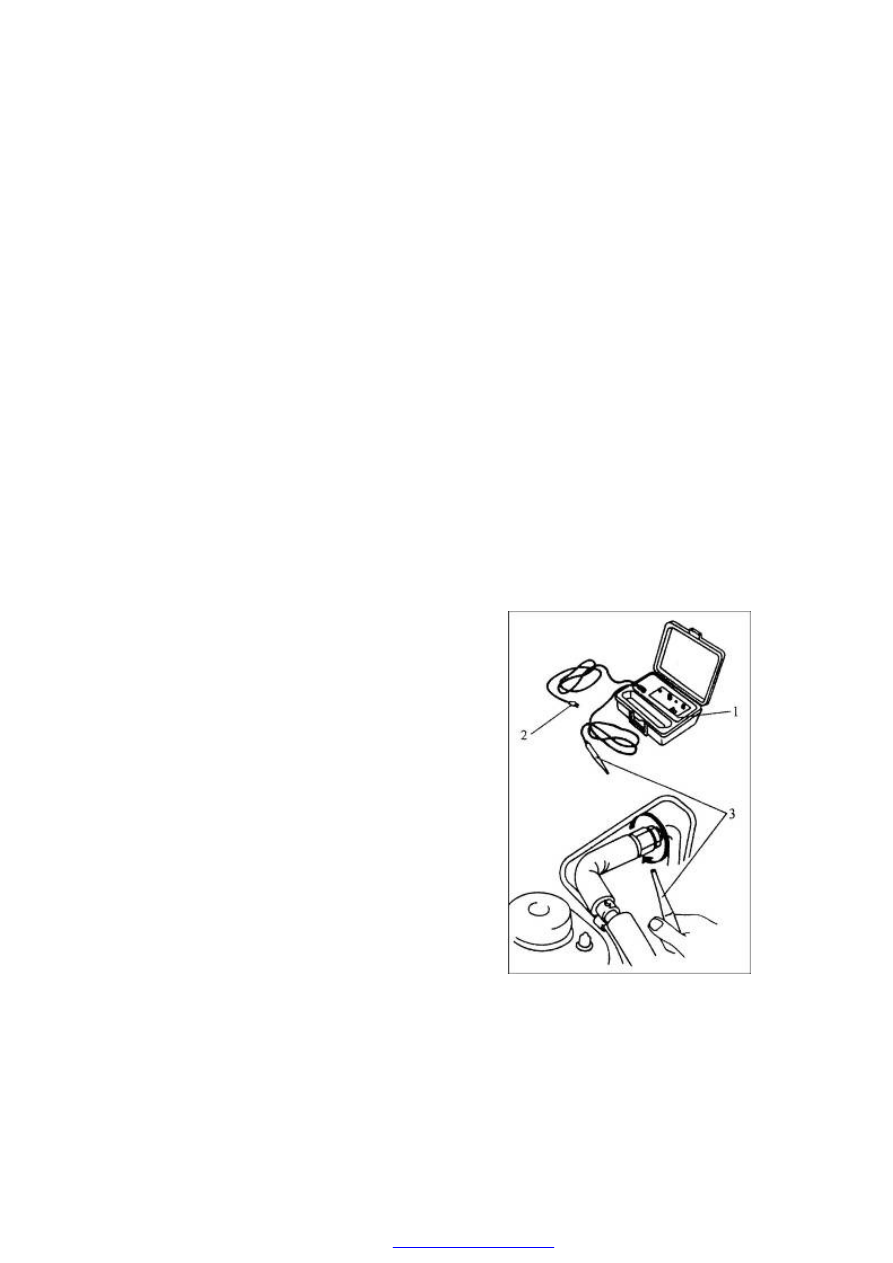

As  shown  in  the  figure,  connect  the  power
supply  connector  2  of  electronic  leak  detector
1  to  the  power  supply,  and  move  probe  3
slowly  (30  mm/s),  which  should  be  placed  3
mm  away  from  the  check  point.  And  if  any
alarming  sound  is  emitted,  it  means  there  is  a
leak phenomenon occurred at that place.

2）Check with Soap Solution

Apply  the  soap  solution  to  the  possible  leak
position.  Observe  whether  air  bubbles  appear.
If  there  are  air  bubbles,  it  indicates  a  leaking
accident occurs.

3）Check with Halogen Leak Detector

The inspection procedure is described below:

(1)  Check  the  liquid  propane  capacity  in  the



1. Electronic leak detector.

2. Power supply connector.

3. Probe

If  the  leakage  occurs  at  the  joints

of  refrigeration  pipes,  the  relevant

O-rings shall be replaced.







reservoir.

(2)  Tighten  the  propane  reservoir  16  to  the

leak detector.

(3) Insert a lighting  match  into lighting device

9,  and  then  slowly  turn  the  adjusting
handle

14

in

the

counterclockwise

direction till the torch is lit.

(4)  Adjust  the  flame  to  smallest.  The  smaller

the flame, the more sensitive to the leak of
refrigerant.

(5)Move  suck  pipe  3  to  the  possible  leak

position.

(6)  Observe  the  change  of  flame  color.  The

flame  has  no  color  if  there  is  no  leakage.
The  flame  is  tint  green  if  there  is  very
small  leakage  or  be  blue  if  there  is
relatively  big  leakage,  and  it  will  become
purple if there is too much leakage.





5. Methods of Refrigerant Oil Charging
There  are  two  methods  for  refrigerant  oil
charging: direct  charging  method  and  vacuum
inhaling method.



1）Direct charging
Remove  the  oil  charging  plug  1,  and  charge
the specified model of refrigerant oil.



2）Vacuum inhaling
Vacuumize  the  refrigeration  system  to  30psi,
and then start to charge the refrigerant oil, the
procedures of which are as follows:

(1)  Turn  off  the  high-pressure  manual  valve,

and turn off the auxiliary valve.

(2)  Remove  the  high-pressure  side  hose  from

the  manifold  pressure  gauge,  and  insert
the hose into the oil cup.

(3)  Turn  off  the  auxiliary  valve  to  inhale  the

refrigerant oil into the refrigeration system
from the oil cup.

(4) When  the  refrigeration  oils  in  the  cup  are

nearly evacuated, immediately turn off the



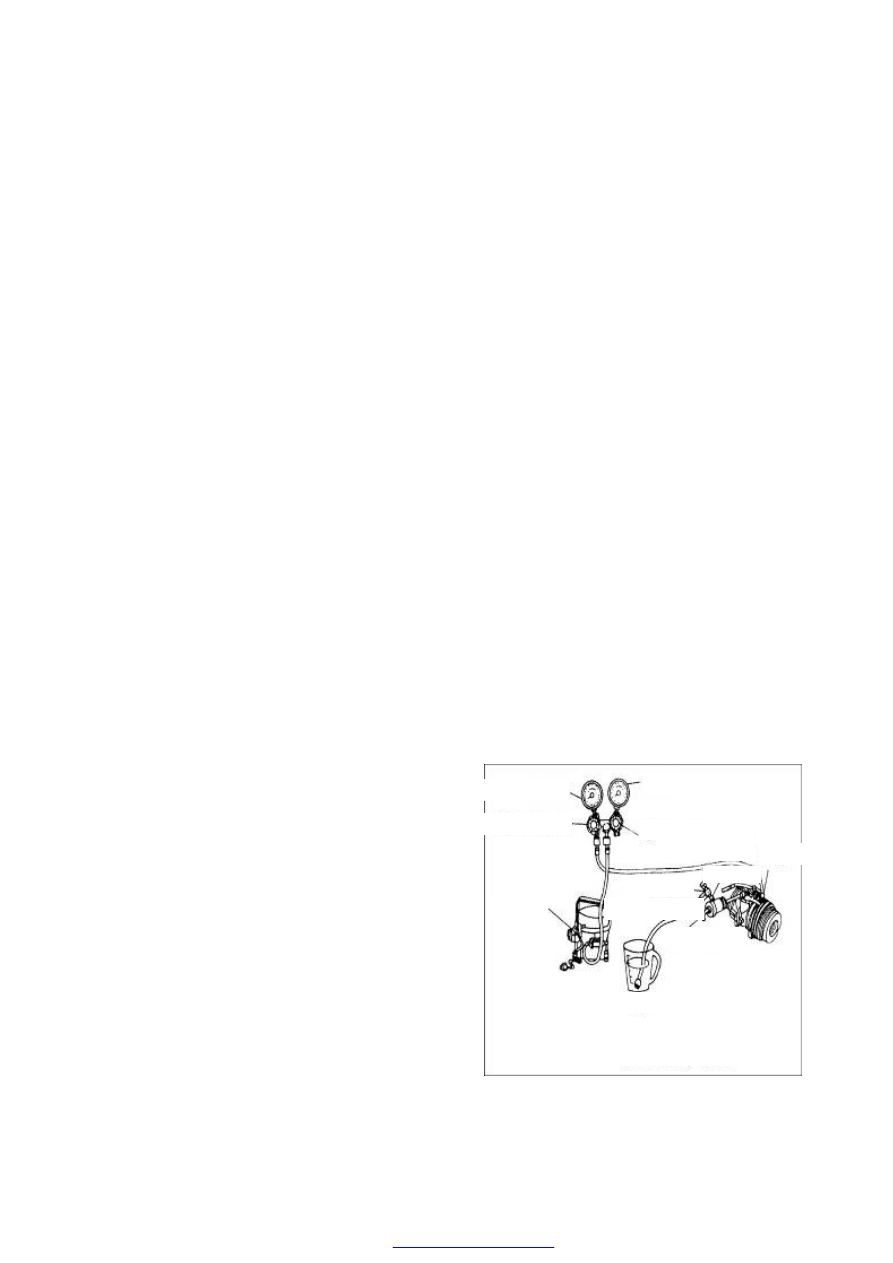

Vacuum pump

Low-pressure gauge

High-pressure gauge

Low-pressure manual valve

High-pressure manual valve

Low-pressure side hose

High-pressure pipe

Air exhaust

Air return

Oil cup

Vacuumizing and Charging the Refrigeration Oil

High-pressure side hose

auxiliary valve







auxiliary  valve  so  as  to  prevent  the  air
from being inhaled into the system.

(5)  Connect  the  high-pressure  side  hose  joint

to the manifold pressure gauge, turn on the
high-pressure  manual  valve,  and  start  up
the  vacuum  pump  to  vacuumize  the
high-pressure  side  hose.  And  turn  on  the
auxiliary  valve  to  vacuumize  for  the
system  to  30psi,  and  then  vacuumize  15
min  again  so as to remove the air entering
into  the  system  together  with  the  oils.  In
this  case,  the  refrigeration  oils  are  in  the
high-pressure  side,  and the  oils  will return
back  to the  compressor  after the operation
of the system.



3）Type & amount of refrigerant oil charged

Regulated amount: SP10 type, 150ml.

It  is  unnecessary  to  charge  the  refrigerant  oil
into  the  newly-mounted  A/C  system,  and  it  is
required  to  complement  some  refrigerant  oil
only when a certain part is needed to repair or
when  the  vehicle  is  driven  to  a  specified
mileage.

The  amount  of  implementing  oil  required
when replacing parts is as follows: Evaporator
and  condenser:  30ml.  Drier:  20ml.  and  pipe:
10ml.































6. Methods of Refrigerant Vacuumizing

(2)

Turn on the high- and  low-pressure  valves
of  manifold  pressure  gauge,  and  start  up
the vacuum gauge.

(3)  The  vacuum  pump  works  for  at  least  15

min  to  make  the  vacuum  reading  of
low-pressure  gauge  below  30psi  .  If  the
vacuum reading can’t be obtained, turn off
the  manual  valves  at  the  high-  and
low-pressure sides, stop vacuumizing, and
check the leaking position.

(4)  Turn  off  the  valves,  and  the  gauge  needle

doesn’t return back within 10 min, which it
is called the vacuum leakage check method.
If the vacuum down, it shows that there is a
leaking position which can be found out by
using a leakage detector.

(5) If  the  gauge  needle  doesn’t  considerably

It  is  difficult  to  pump  out  the  water  from  the
refrigeration  system  when  vacuumizing.  But
the  vacuumizing  can  reduce  the  fluidization
point of water after the vacuum is generated in
the  refrigeration  system,  which  enables  the
water  to  boil  at  the  lower  temperature,  and
pump  out  it  in  the  form  of  steam  from  the
system.
Conduct  the  leak  check  firstly  before
vacuumizing.  If  vacuumizing  without  the  leak
check,  it  is  difficult  to  find  out  the  leaking
position  after  vaccumizing  when  there  is  a
certain leakage phenomenon.
The purpose of vacuumizing is to further check
the  air  tightness  of  the  refrigeration  system
under  the  vacuum  condition,  and  prepare  for
the

system’s

refrigerant

charging.

Its

procedures are as follows:
(1)  Connect  the  high-pressure  gauge  hose  to

the  high-pressure  service  valve  joint  of
refrigerant tank, shown in the figure below,
connect the low-pressure gauge hose to the
low-pressure  service  valve  joints  on  the
pipe  from  the  evaporator  to  the  A/C
compressor,  and  connect  the  intermediate
hose to the interface of vacuum pump.

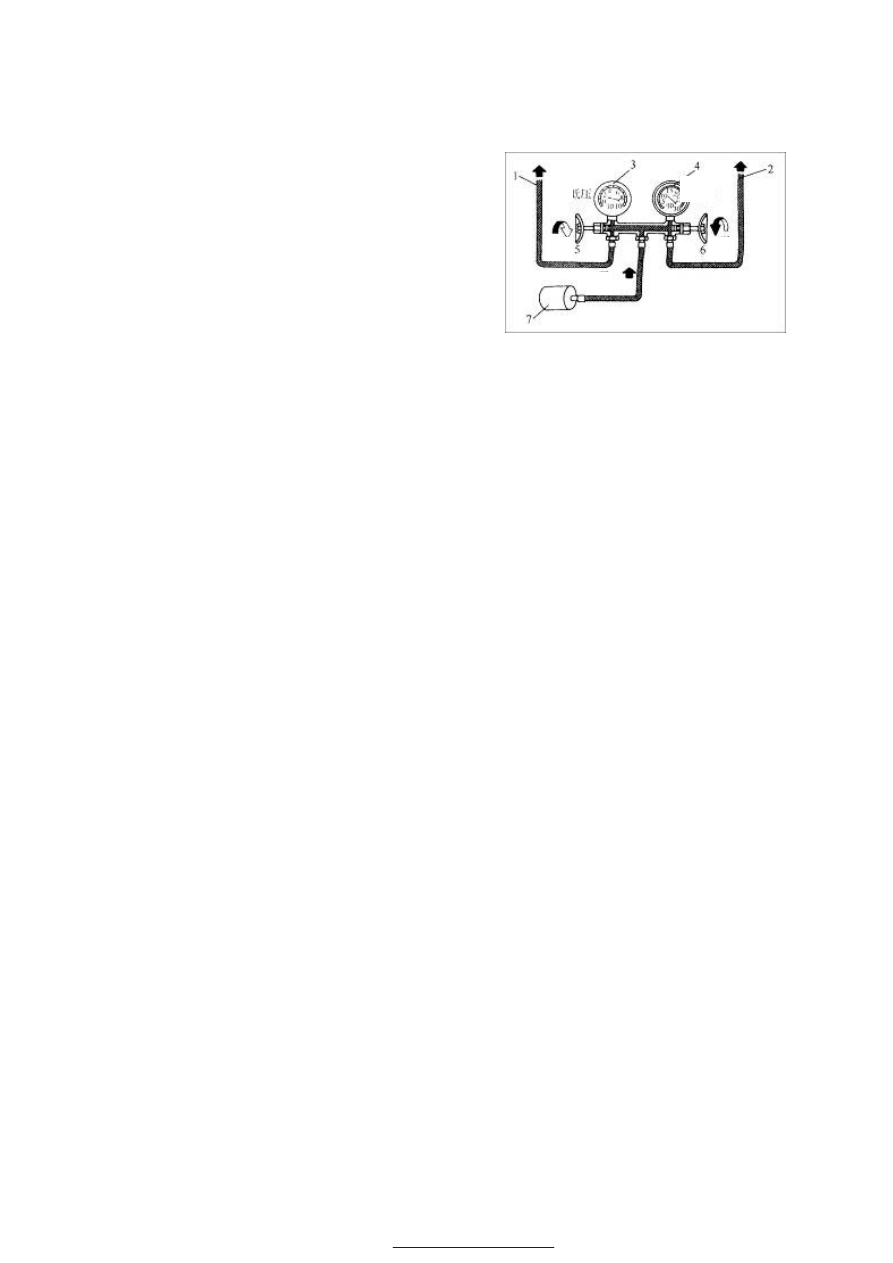

Vacuumizing

1-

 Connect to low-pressure service valve hose



2-

 Connect to high-pressure service valve hose



3-Low-pressure gauge



4-High-pressure gauge



5-Low-pressure manual valve



6-High-pressure manual valve



7-Vacuum pump













High
pressure

Low
pressu
re

On



On



On
