Chery A15 / 480 LHD model. Manual - part 1







AIR CONDITIONER SYSTEM

AIR CONDITIONING SYSTEM OVERVIEW … … … … … … …… …… …… … U-2

REFILLING OF REFRIGERANT AND REFRIGERANT OIL … … … … … … … U-6

A/C SYSTEM COMPONENTS … … … … … … …… … … … … … …… ……… U-14

FAILURES AND SHOOTING ANALYSIS SHEET … … … … … … …… … … … U-20

PRECAUTIONS  ON  THE  SECURITY  OF  A/C  SYSTEM  …  …  …  …  ………  …U-21





































































AIR CONDITIONING SYSTEM OVERVIEW

Based  on  its  function,  the  Chery  A15LHD  air
conditioning  unit  may  be  divided  into  such  five
basic  components  as  the  refrigeration  system,
heating  system,  ventilation  system,  control system
and air purification system.

1. Refrigeration system        It is available to cool
the air inside the vehicle based on the refrigeration
principle  of  vapor  compression  refrigerator.  The
temperature  of  evaporator  as  the  cold  source  is
lower than the dew-point temperature of air, so the
refrigeration  system  also  play  the  role  of
dehumidification

and

air

purification.

The

refrigeration  system  of  Chery's  electronic  fuel
injection type engine adopts the coolant R134a. As

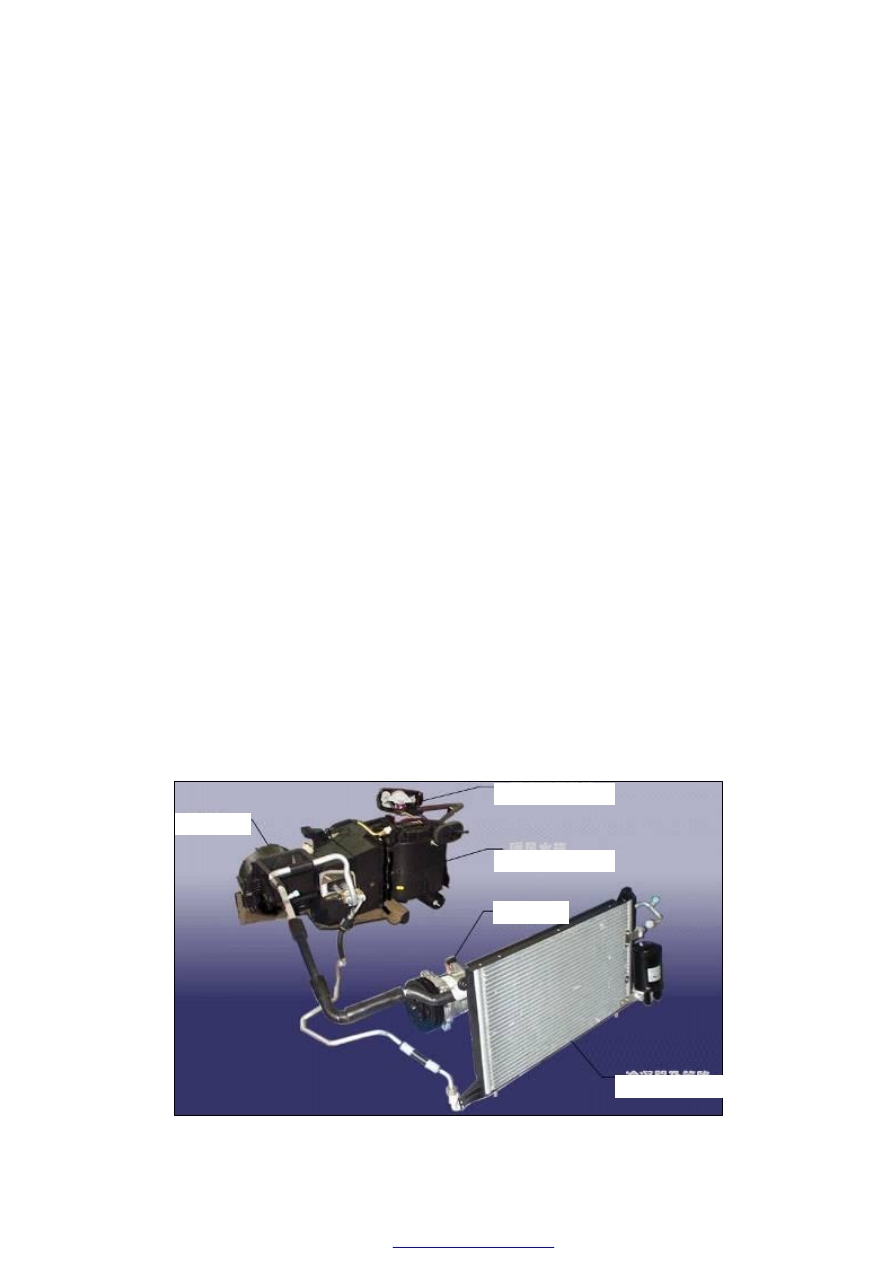

shown  in  the  figure,  the  refrigeration  system
mainly  consist  of  the  compressor,  condenser,
expansion  valve,  evaporator  and  etc.  In  the
evaporator, the coolant fluid absorbs the heat from
the  air  inside  vehicle  and  is  gasified  to  the
low-pressure,  low-temperature  coolant  vapor,  and
then is inhaled into the compressor.

















































Evaporator

A/C Control System

Warm air radiator

Condenser and Circuit

Compressor







The  coolant  vapor  will  be  compressed  by  the  compressor  as  the  high-temperature,
high-pressure gas which enters into the condenser. In the condenser, the coolant is cooled by
the  ambient  air,  and  condensed  into  the  fluid  after  emitting  its  heat  outwards,  then  the
moisture  content  is  filtered  and  removed  from  the  fluid  via  the  fluid  reservoir.  The
high-temperature, high-pressure coolant fluid is throttled down through the expansion  valve
(installed in the inlet pipe of evaporator) to reduce its pressure and temperature, and then the
fluid  enters  into  the  evaporator.  The  low-temperature  and  low-pressure  coolant  fluid  also
absorb  the  heat  from  the  inside  of  vehicle,  and  gasifies  again  to  the  low-temperature  and
low-pressure  coolant  vapor,  and  then  is  inhaled  into  the  compressor. In  such  a  manner,  the
coolant cycles  recurrently  to  make  the  indoor temperature of vehicle reduce.  The  pipelines

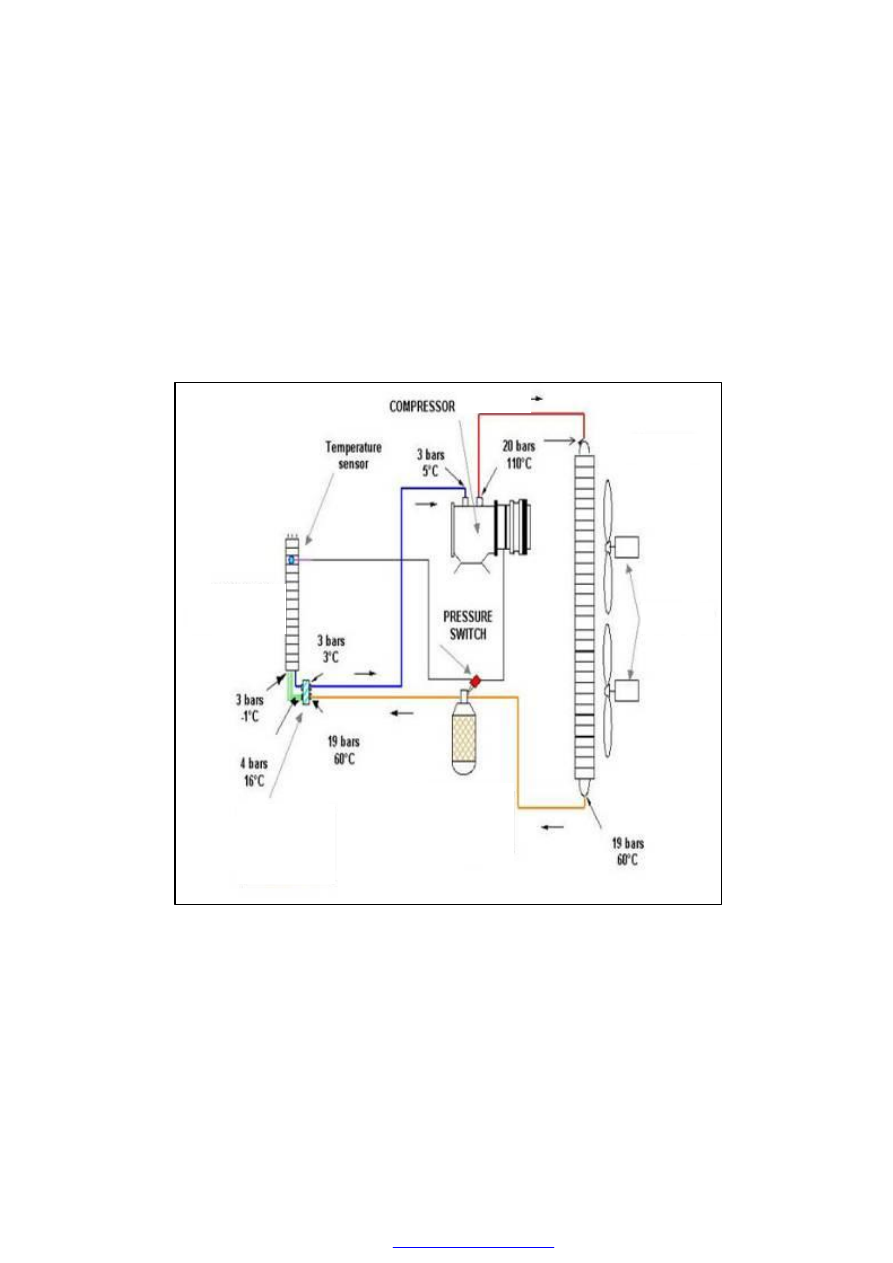

for coolant are shown in the figure below:

2.  Heating  system      It  adopts  the  engine  coolant  as  the  heat  source  and  introduces  the
coolant into the radiator located at the compartment to heat the indoor air via the blower, and,
at the same time,  it is also used to defrost and defog the front windscreen.Chery A15LHD’s
air  conditioning  unit  adopts  the  reheating  mixed  type  unit,  the  heating  system  of  which  is
used not only to individually heat the circulating air from the inside of vehicle or the fresh air
from the outside, but  also to  firstly cool these two kinds of airs and then heat the whole or
part to obtain the  air temperature required. It is available to dehumidify the air, and also to
filter the air so as to get the clean air with desired humidity.



Compresso

r

Condenser

Fan

Evaporator

Drying

Bottle/Collector

Expansion

Valve







3.  Ventilation  system      Apart  from  the  cool  and  heat  the  air  inside  the  vehicle,  the
centrifugal  blower  is  also  used  to  change  and  ventilate  the  air  inside  the  vehicle.  The
ventilation  system  consists  of  the  air  filter,  air  inlet,  air  duct,  vent  and  etc.  The  system
introduces the  fresh  air  from  the outside of vehicle into the inside  while  the ventilation  and
discharge port extracts the vitiated air from the inside to the outside. Chery A15LHD adopts
the natural  ventilation  and  forced  ventilation. The open/close  fresh  air  inlet  is  controlled  by
the fresh/circulating air vacuum valve.

During  the  natural  ventilation,  the  fresh  air  enters  into  the  vehicle  from  the  air  inlet  fixed
under the front windscreen (positive pressure area), and gets into the trunk from the seat belt
notch on the  trunk  cover, then  passes  across  the vents (negative  pressure  area)  on  the  body
rear  skirt, trunk  lining,  rear  side  beam  and  finally discharges  to the  atmosphere. Due  to the
movement  of  air  in  the  rear  body  compartment,  it  plays  a  good  role  to  defrost  the  rear
windows.  In  addition,  the  whole  process is conducted  without pressure,  so the  air  changing
doesn’t create any noise and has nothing with the driving speed.

And during the forced ventilation,  in case that the fresh air doesn’t pass through the heating
radiator  (the  mixed  gate  closed)  after the  air  is  pressurized  by  the  blower,  the air will  enter

into the  vehicle  via  all  air  ducts,  and then discharge along the  same  route as that of  natural
ventilation to the atmosphere.

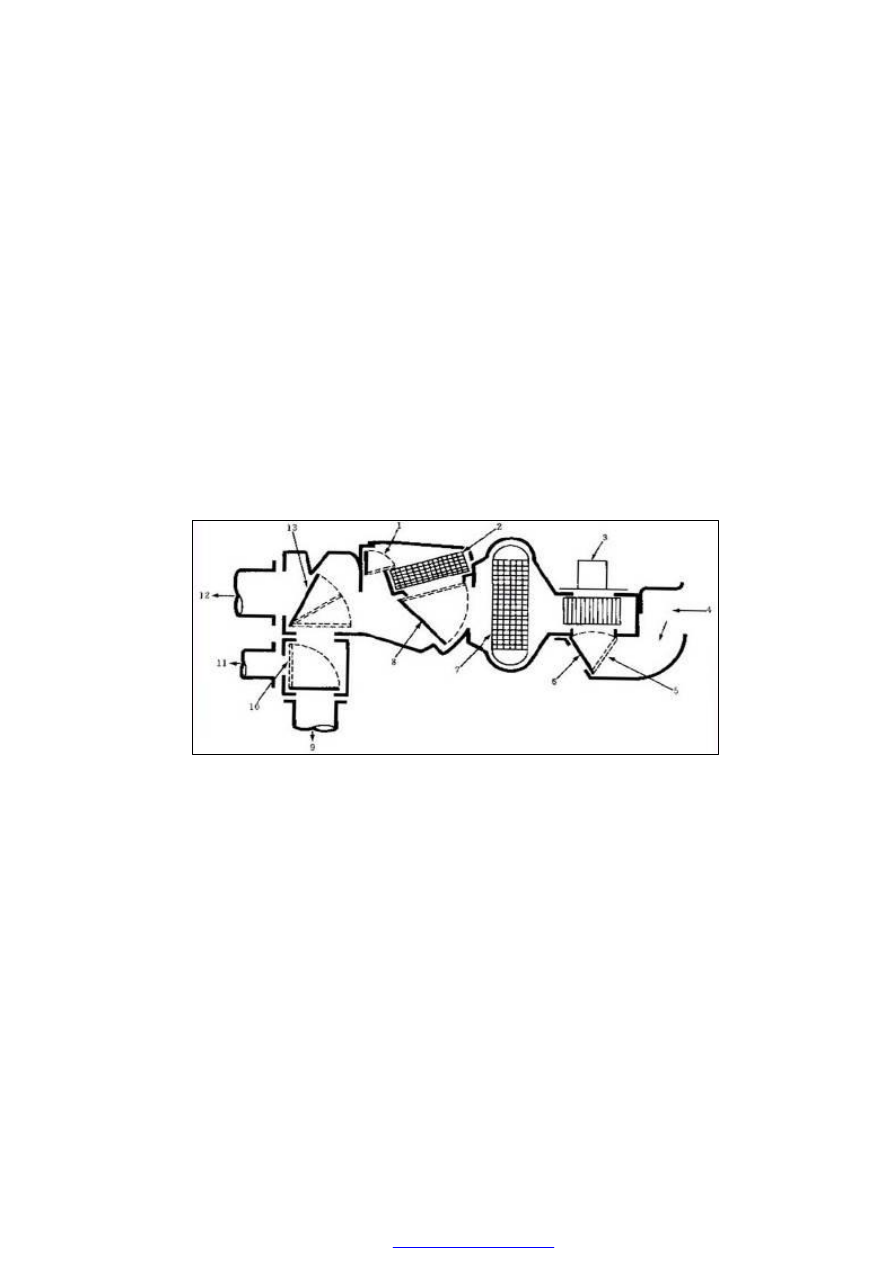

                                              An individual type casing system with blower

1. Restrictor damper

5. Fresh/recirculated air door

9. To panel

2. Heater core

6. Recirculated air

10. A/C defrost damper

3. Blower motor

7. Evaporator core

11. To defroster

4. Fresh air

  8. Air mix damper

12. To bottom outlet
