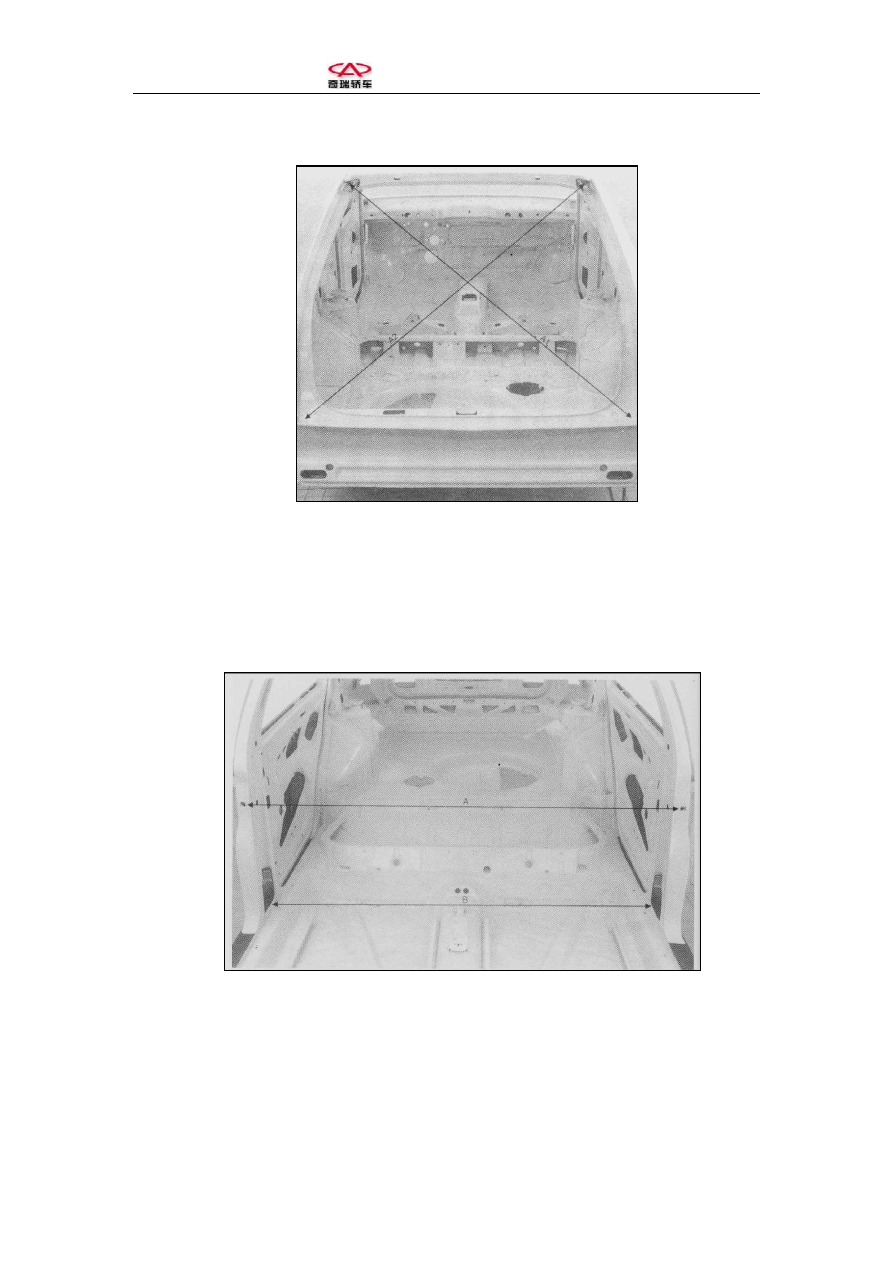

Check the length of the diagonals of the external frame of the luggage compartment

Lengths of the diagonals in each group should be equal

A1=A2

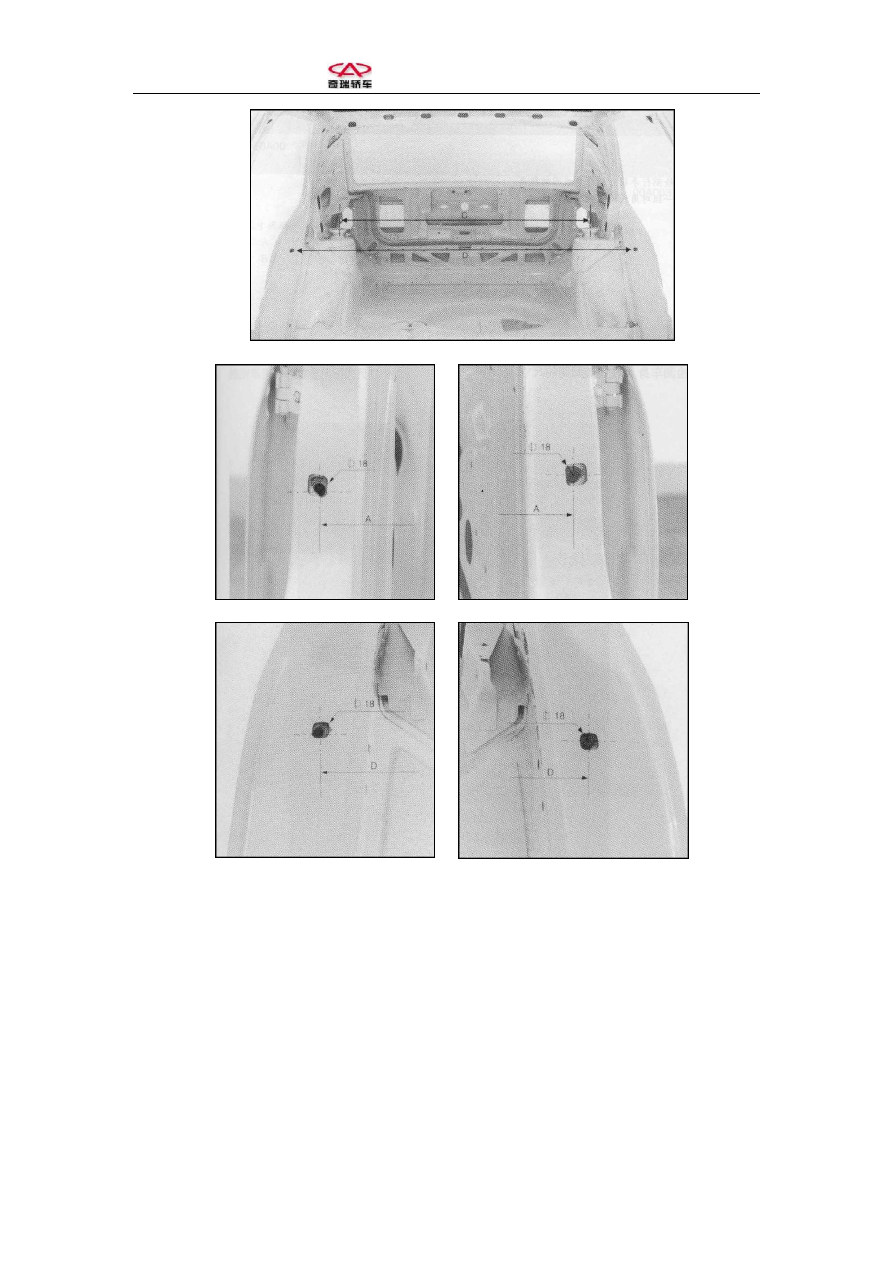

Check the distance between B column and C column on vehicle body

   Chery A15 Maintenance Manual

Dimension code

Standard value

Items to be measured

A

1484±2mm

Y-direction space between two installing positions of

the lock columns on B column

B

1365±2mm

Y-direction space between two fixing blocks on the lock

column for the car belt

C

1098±2mm

Y-direction space between two installing centers of the

rear overhangs

D

1459±2mm

Y-direction space between two installing positions of

lock columns on rear fender

   Chery A15 Maintenance Manual

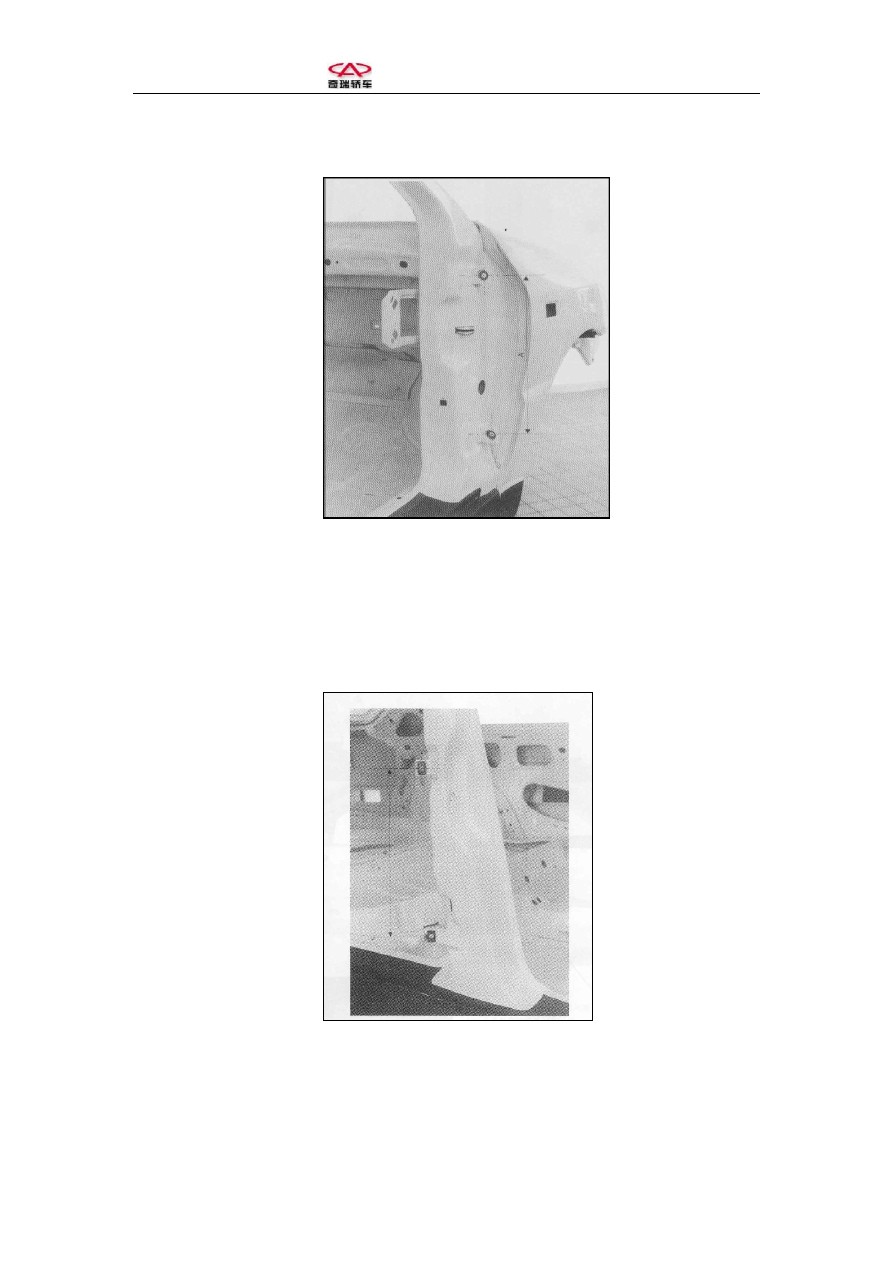

Check the distance between hinges on A column on vehicle body

Dimension code    Standard value              Items to be measured

A                          360±0.5mm            Z-  direction  space  between  two  hinges  on  A

column

Check the distance between two hinges on B column on vehicle body

Dimension code    Standard value                   Items to be measured

A

360±0.5mm

Z-direction  space  between  two  hinges  on  B

column

   Chery A15 Maintenance Manual

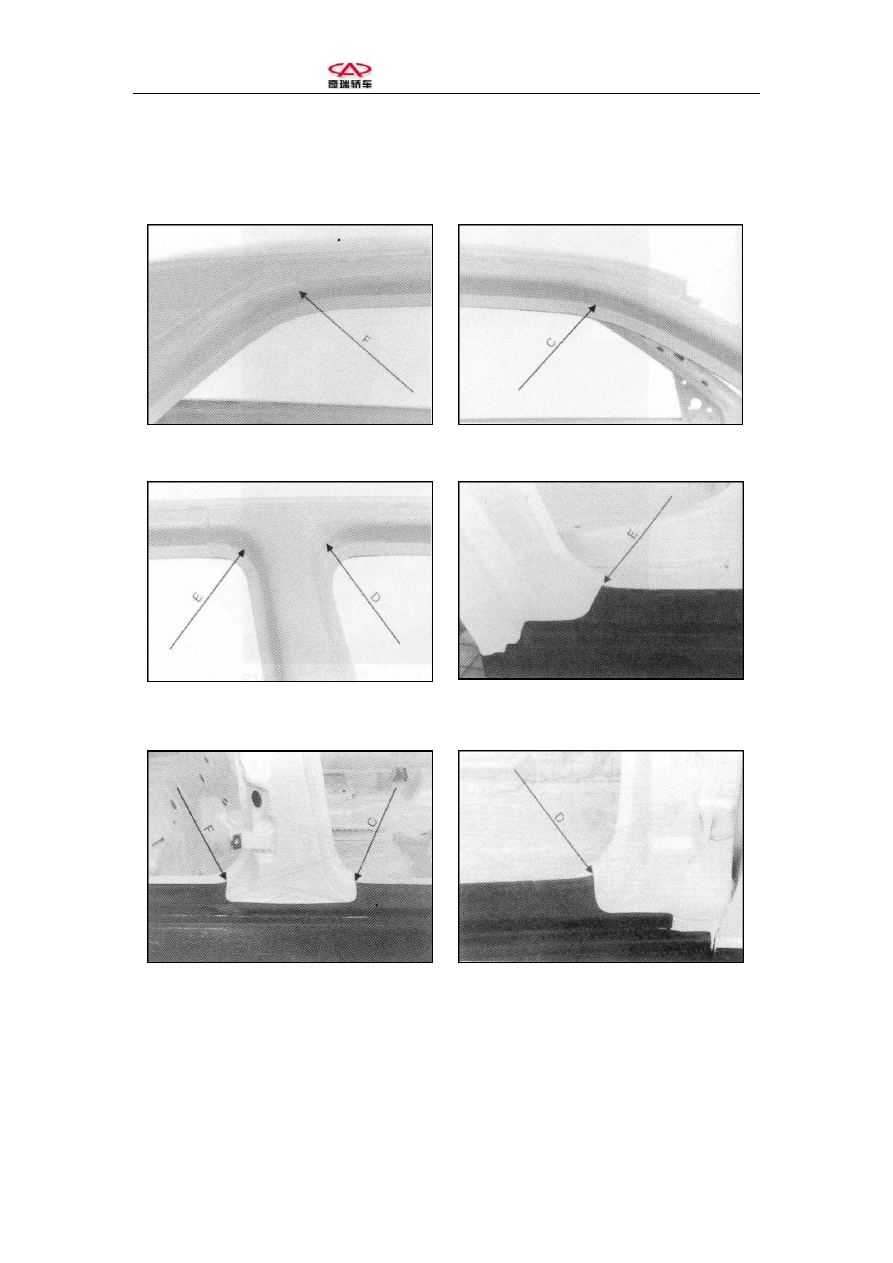

Check opening of the front doors and rear doors
