   Chery A15 Maintenance Manual

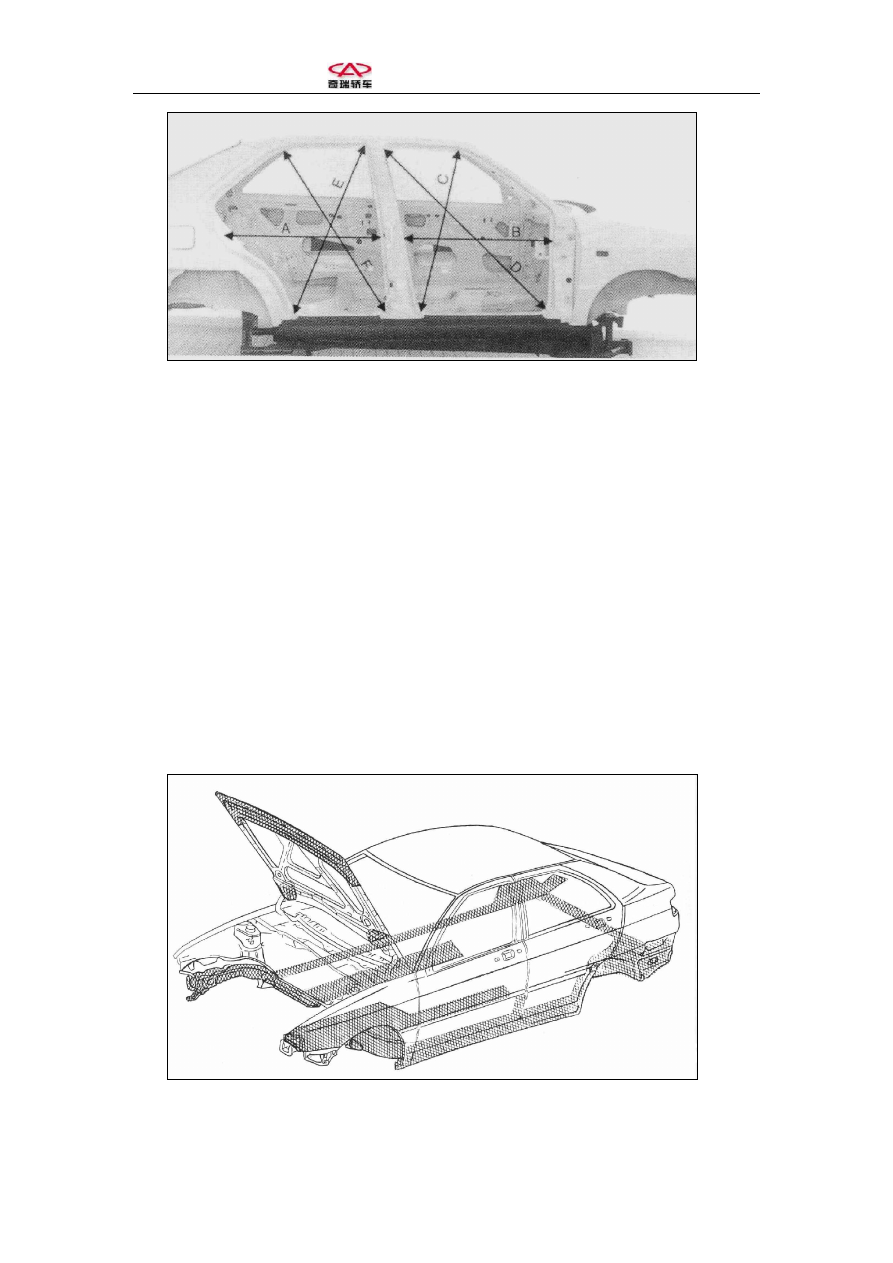

Dimension code    Standard value                   Items to be measured

A

938±1mm

The  distance  between  B  column  and  the

installing position of the lock column on

the fender

B

950±1mm                The  distance  between  A  column  and  the

installing position of the lock column on B

column

C                                1008±2mm                  The  front  and  the  rear  opening

D                                1292±2mm                  The  front  door  opening

E                                1074±2mm                  The  rear  door  opening

F                                1140±2mm                  The  rear  door  opening

Protection wax for the vehicle interiors

   Chery A15 Maintenance Manual

60% of the protective wax coating on the openings is the

soluble solid (

)

. Apply the

protection wax by vacuum coating at 120 C.

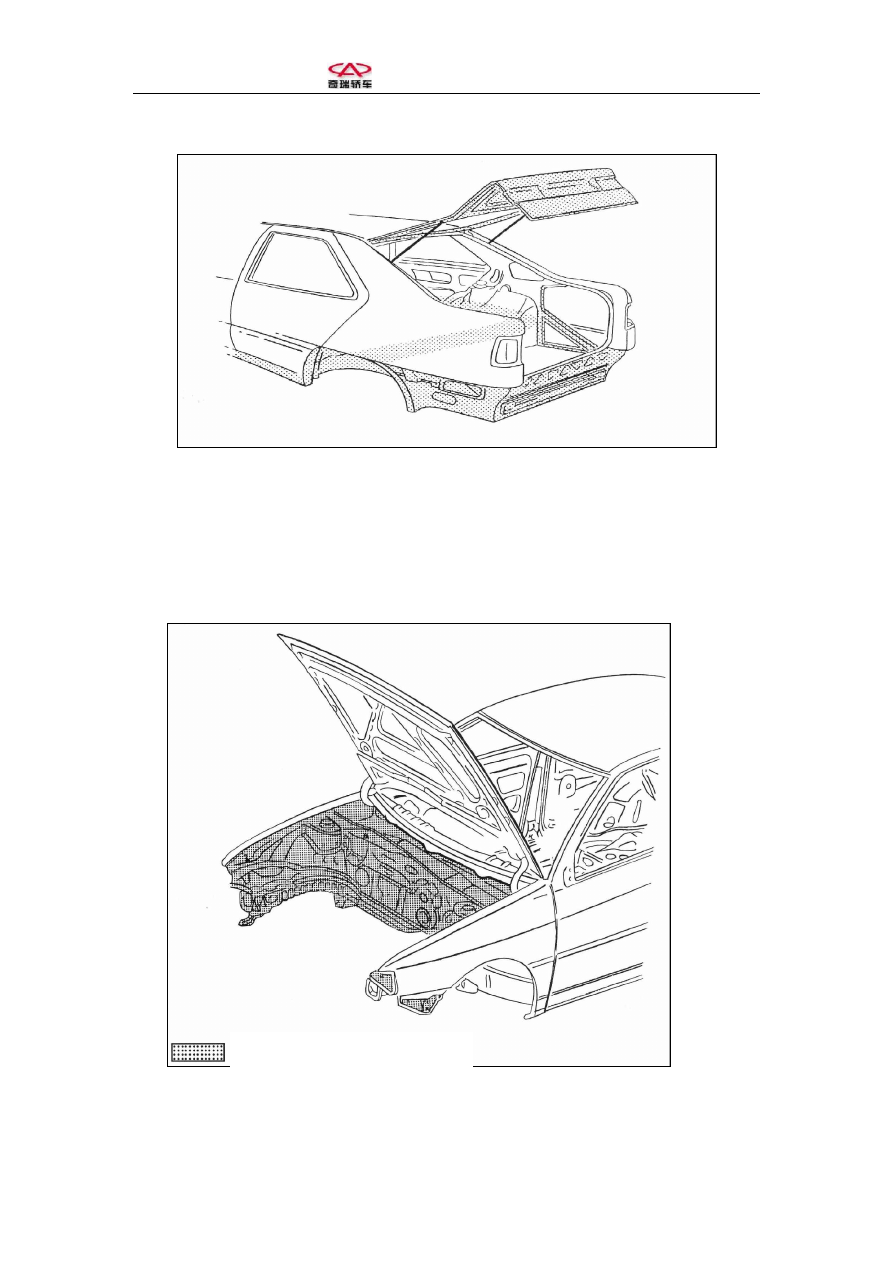

The protective wax coating of the vehicle exterior



The protection wax coating of the engine nacelle

External protection wax coating

   Chery A15 Maintenance Manual

Diagnosing of damaged vehicle

While repairing a damaged vehicle, if no damages are being detected on the chassis or the

overhang, there may be possible future damages which are more serious. In case that there is

major deformation in the chassis as a result of accident, inspect the following components besides

the axles and various fixing parts which are specified in this chapter.

1.  Steering system and steering clutch control: check if the functions of the linkage are

correct; check if there are any deformations or breakage.

2.  Chassis: check if there are any deformations or breakage on the steering arm,

the shock-absorber assembly, stud threaded bolt, the stabilizer rod, the beam or the engine fixing

devices;

3. Wheel rim and tyre: check if they have been damaged, unbalanced or unmatched; check if

wheel treads and side walls of the tyre are broken; check inflation pressure of the tyre;

7.  Engine overhang, transmission case and exhaust system: check if they are

worn.

If these instructions are not observed, there will be frequent water leakage into vehicle and it

is hard to determine the exact position of leakage, as the flowing directions of water in the vehicle

are not definite and it may flow along the combined water passages directly.

Another rule may also be found, that is, while there is more or less rain leakage entering the

vehicle when driving in a rainy whether, there is no water leakage when cleaning the vehicle at a

vehicle cleaning station or when the vehicle is under high-pressure water from a high-pressure

nozzle. The reason for this is the uneven roads, and the performance of the mechanic components

of the vehicle in operation, which has been affected by the bending stress and the distorting force,

causing the rainwater to enter the areas which are not adequately sealed.

There are many reasons for water leakage, such as:

A.  There are faults with vehicle body connections due to false welding;

B.  Loose spot welding due to insufficient metal surface preparation of welded parts before

welding;

C.  Lack of sealing adhesives on sealing position;

D. Inferior quality of the sealing adhesives or the sealing grades don’t meet the

requirements;

E.  There are faults with waterproof decorations of component assembly.

So it is obvious that the seals are necessary for the vehicle body assembly. Therefore after

replacing or repairing vehicle body parts, use proper adhesives according to joint types.

    Adhesives should have proper adherence, elasticity and resistance, which enable the vehicle

body not to be broken or disjointed during movement or when being exposed to temperature

variations.

    The sealing is not necessary for some areas because of the advanced manufacture technologies

which have been used on the assemblies. However due to the fact that the technical requirements

are not often met during repairs, all the welded joints should be well sealed. Use the seals

specified in this chapter on similar areas when performing the sealing on the vehicle.

   Chery A15 Maintenance Manual

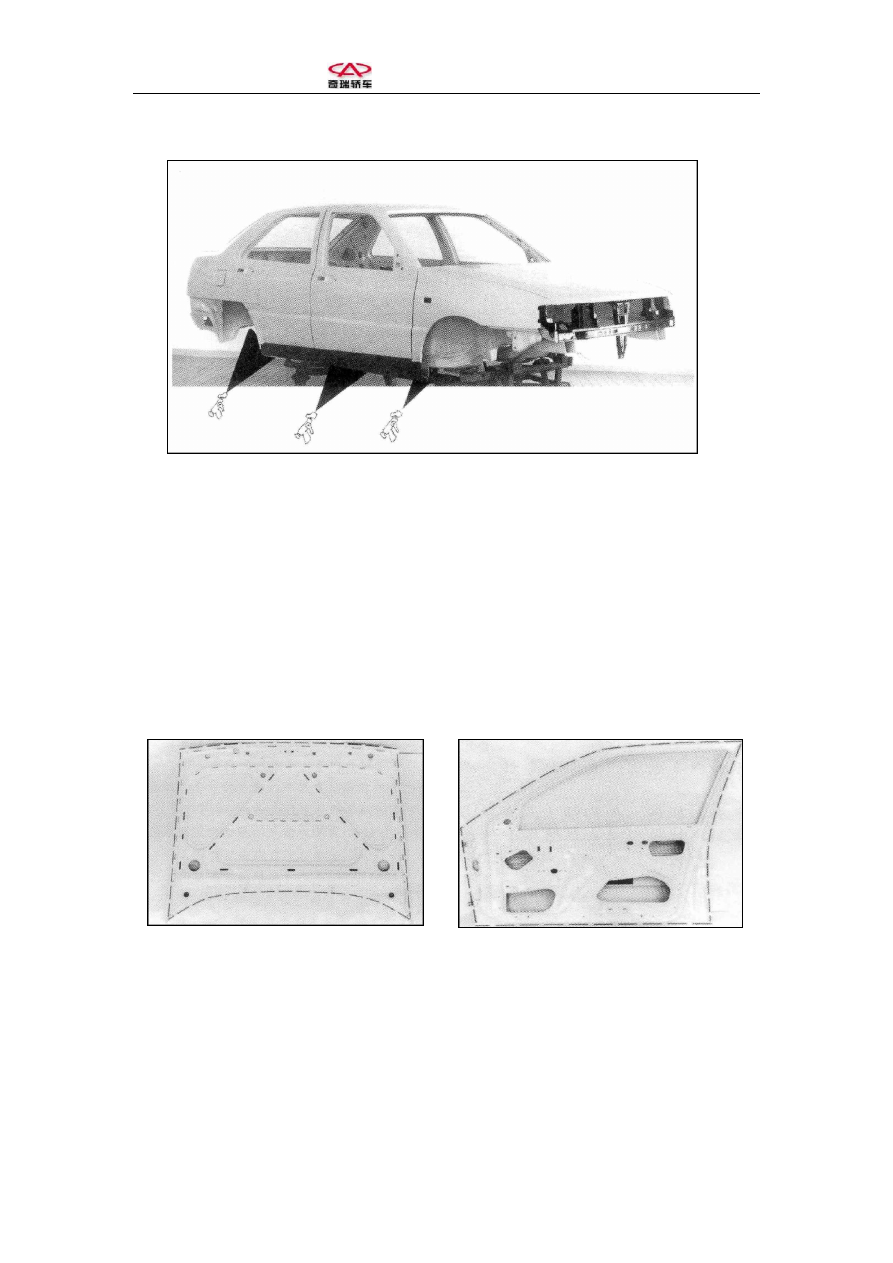

Protection of the vehicle bottom plate

Attention: When repairing or replacing the welded parts or movable parts on vehicle body, if

it is necessary to remove the internal and external protection paint coating, replace the

anti-corrosion coating and the sound-isolating coating after the repairing and the replacing has

been completed. Particular attention should be paid to the areas subjected to fatigue, which are

caused mainly by mud, sand or stones thrown by the wheels.

Applications of the putty adhesives on the external end, front
