  Chery A15 Maintenance Manual



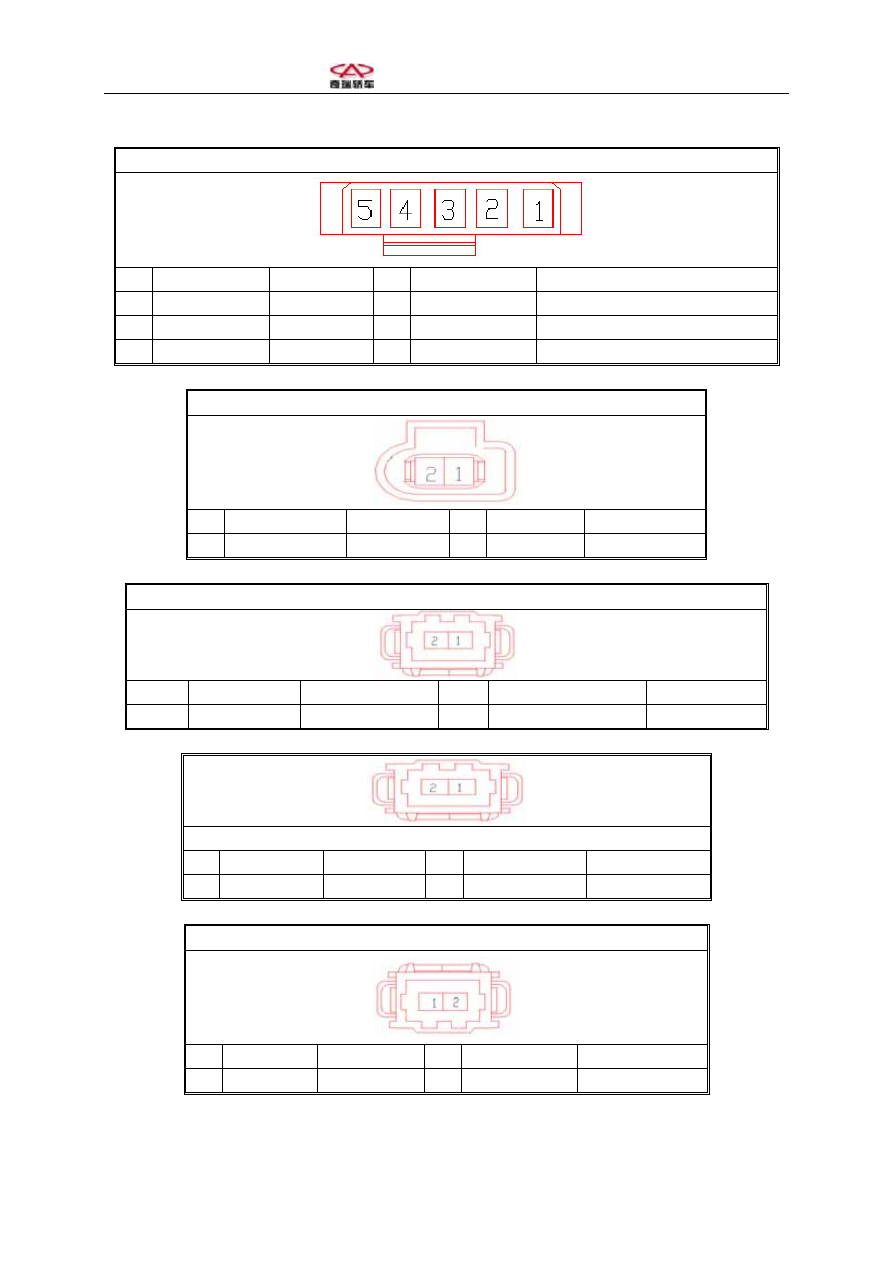

C135    Wiper Motor Plug-in



Pin Color  Description

Pin

Color

Description

1

1.0 Black/gray

Power supply

2

1.0 Green/yellow

Wiper motor high-speed

3 1.0

Green/black Return

switch 4

1.0

Green

Wiper

moter

intermittent/low-speed

5 1.0

Brown  Earthing







C116    Brake Fluid Level Switch Plug-in



Pin Color  Description

Pin

Color  Description

1 0.5

Brown/white Power

supply

2  0.5

Brown

Earthing



C117   Coolant Level Switch



Pin Color  Description

Pin

Color

Description

1

0.5 Brown

Power supply

2

0.5 Blue/yellow

Earthing







Pin Color  Description

Pin

Color

Description

1

0.35 Gray/red  Power supply

2

0.35 Gray/brown

Turn light switch



C134    Left Side Turn Light Plug-in



Pin Color  Description

Pin

Color

Description

1

0.5 Brown

Earthing

2

0.5 Black/white

Turn light switch




  Chery A15 Maintenance Manual



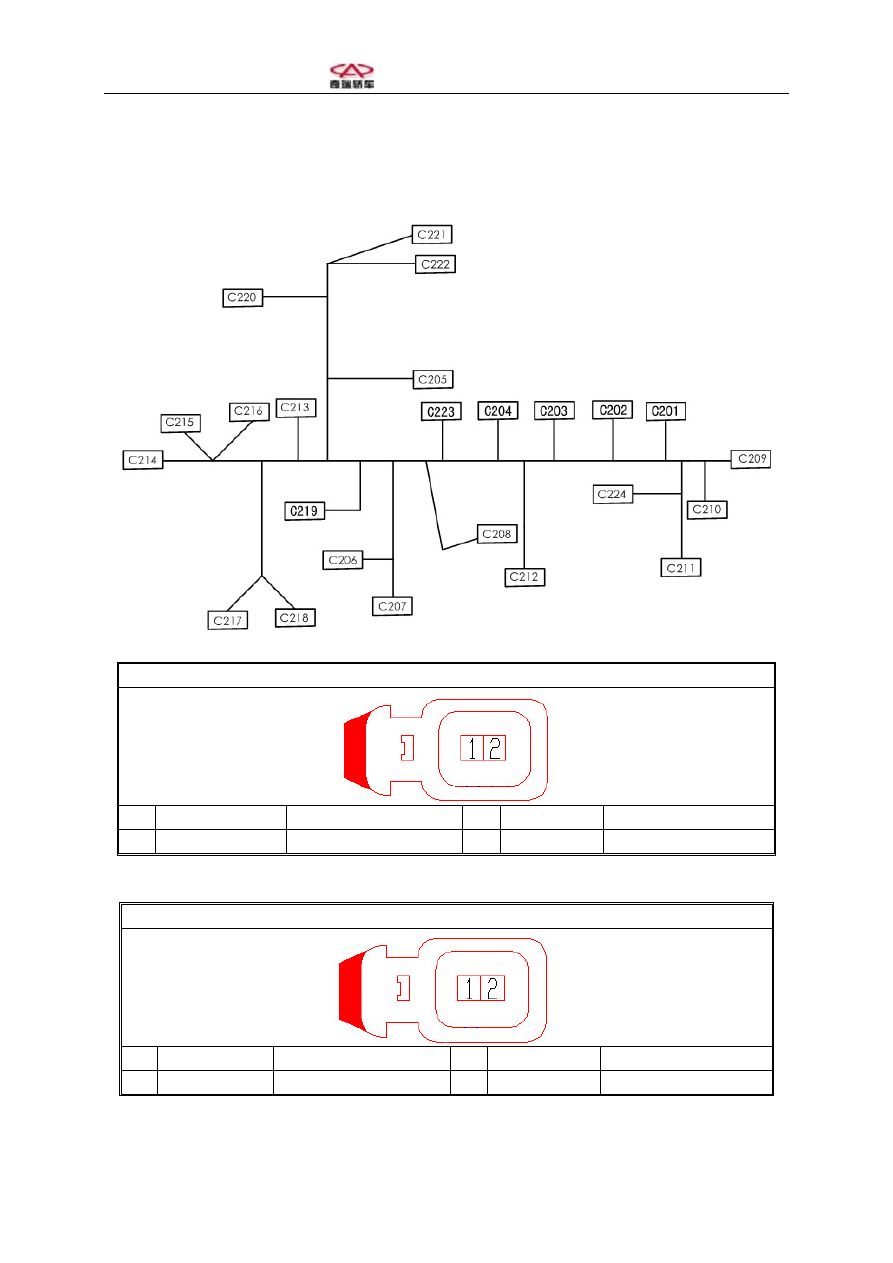

Section Two: Diagram of Engine Wire Harness







C201 Cylinder 1 Oil Sprayer



Pin Color

Description  Pin

Color

Description

1

1.0 Brown/purple

Oil nozzle computer line



1.0 Red/gray

Nozzle power supply





C202    Cylinder 2 Oil Sprayer



Pin Color

Description  Pin

Color

Description

1

1.0 Brown/gray

Oil nozzle computer line

2

1.0 Red/yellow

Nozzle power supply





  Chery A15 Maintenance Manual



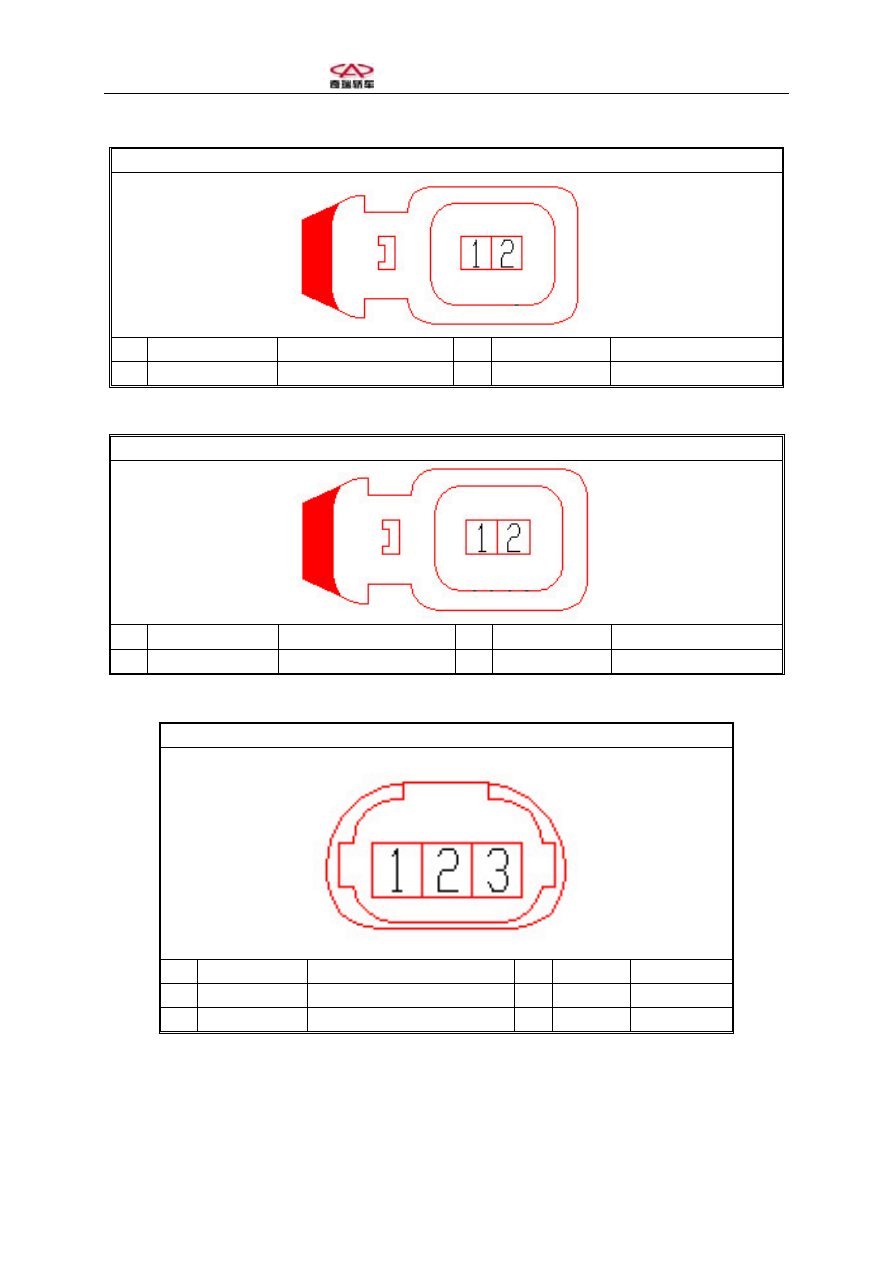

C203    Cylinder 3 Oil Sprayer



Pin Color

Description  Pin

Color

Description

1

1.0 Brown/green

Oil nozzle computer line

2

1.0 Red/black

Nozzle power supply





C204    Cylinder 4 Oil Sprayer



Pin Color

Description  Pin

Color

Description

1

1.0 Brown/yellow

Oil nozzle computer line

2

1.0 Red/purple

Nozzle power supply





C211  Generator



Pin Color

Description

Pin

Color

Description

1

0.5 Yellow/red

Generator D+ charging signal

2

1.0 Green

Computer B+

3

Empty

















  Chery A15 Maintenance Manual



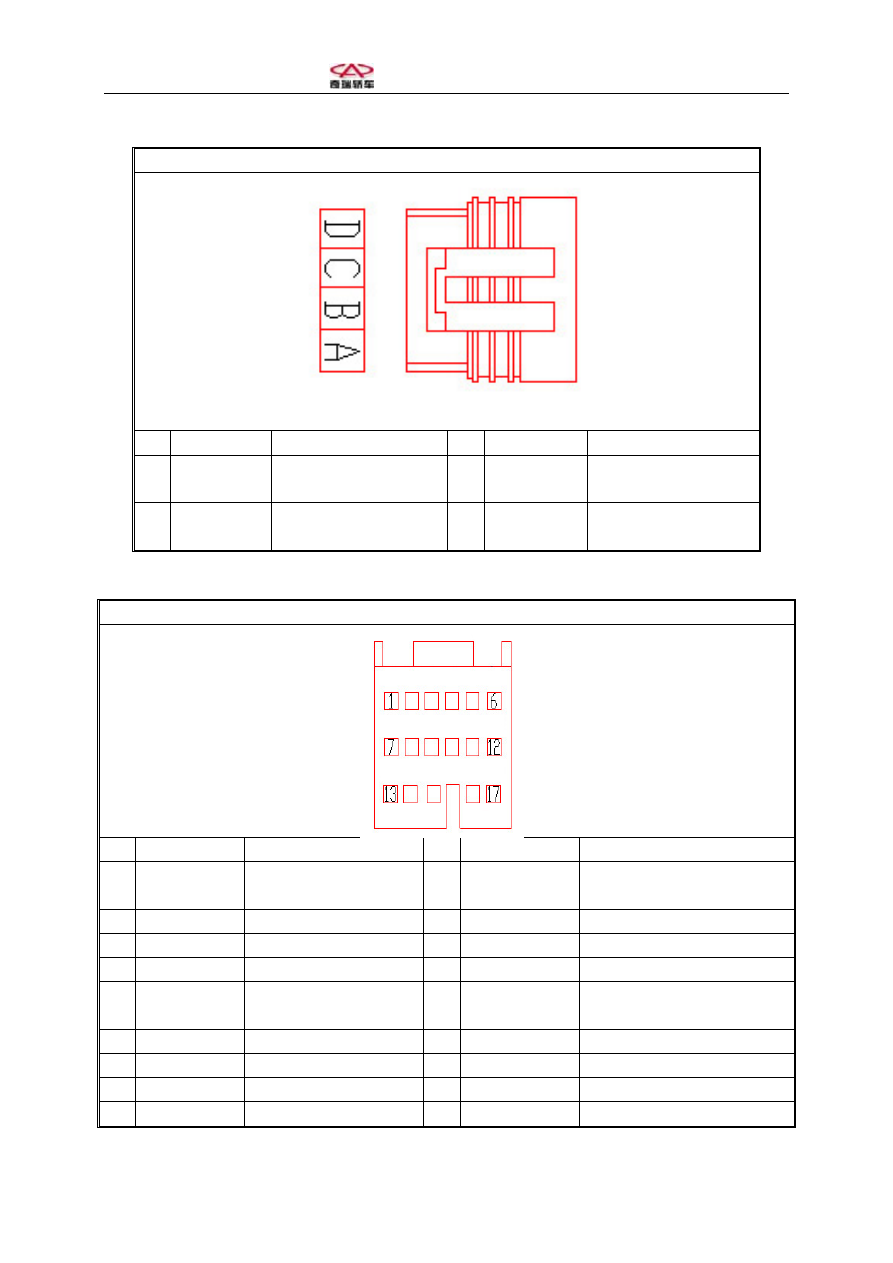

C219  MAP Plug-in





Pin Color

Description

Pin

Color

Description

A 0.5

Yellow/green

Sensor earthing

B

0.5

Brown/green

Air intake temperature

sensor signal

C 0.5

Red/green

Air intake pressure

power supply

D

0.5

Brown/white

Air intake pressure

sensor signal





C214  ECU Plug-in 01



Pin Color

Description

Pin

Color

Description

1 0.5

Black/white

Water tank fan

high-speed relay

2 0.5

Brown/white

Compressor relay

3

Empty  4

Empty

5

Empty  6

0.5

Brown

Earthing

7

0.5 Black

Stepping motor D wire

8

0.5 Gray/white

Water tank fan low-speed relay

9

0.5 White

Oil pump control relay

10

0.5

Green/yellow

Carbon canister

electromagnetic valve

11

0.5 Green

To tachometer signal

12



Empty

13

0.5 White

Stepping motor C wire

14

0.5 Purple

Stepping motor B wire

15

0.5 Pink

Stepping motor A wire

16



Empty

17

Empty



Empty
