Chery A15. Manual - part 170

  Chery A15 Maintenance Manual

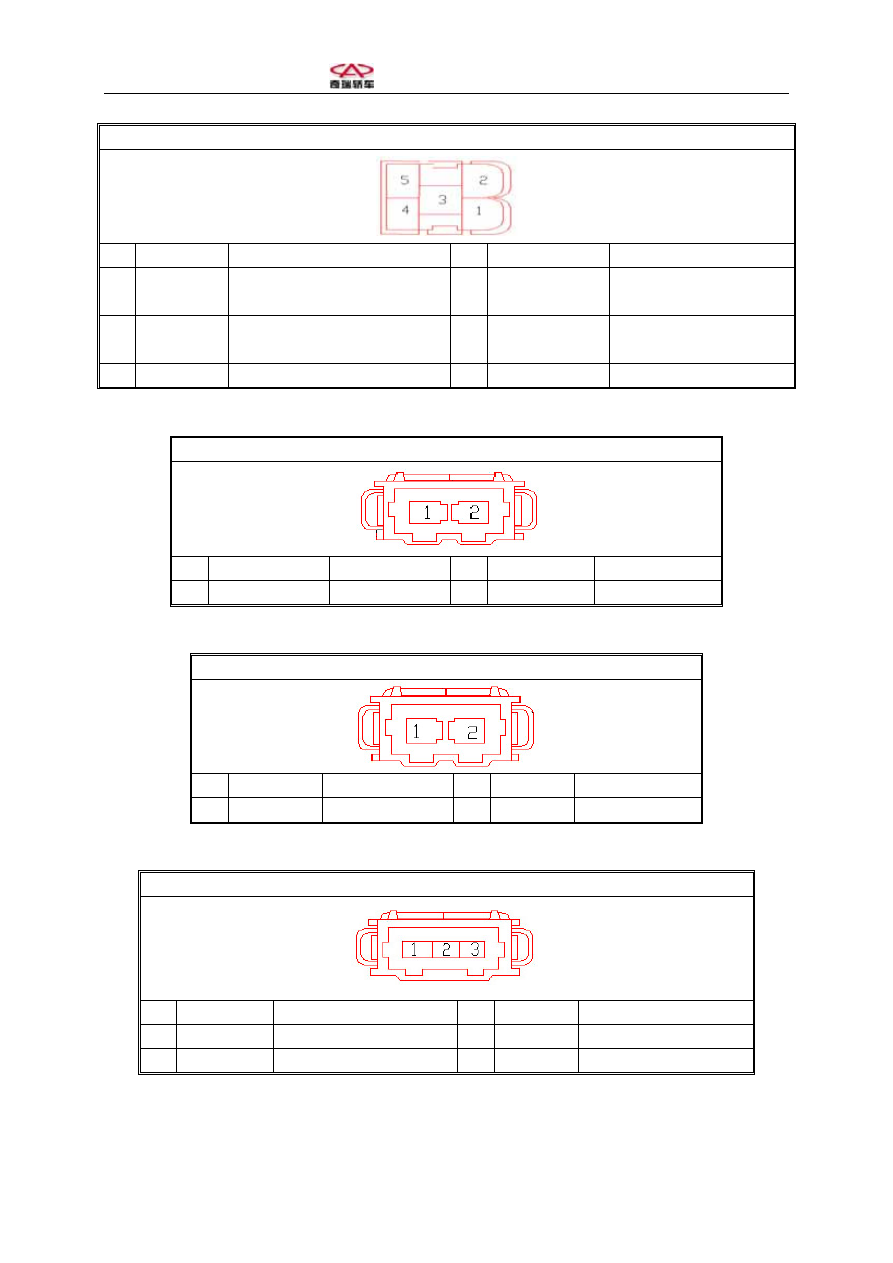

C124    Blower Switch Plug-in



Pin Color

Description

Pin

Color

Description

1 1.5

Red/yellow

Air conditioning relay power

supply

2

1.0 White/green

Ignition power supply

3

2.5 Black

Blower high-speed switch

4

1.5

Green/yellow

Blower medium speed

switch

5

1.0 White

Blower low-speed switch











C110    Horn Plug-in 01



Pin Color

Description

Pin

Color  Description

1 0.5

Brown/black

Earthing

2 0.5

Brown/red

Horn

relay





C112    Horn Plug-in 02



Pin Color

Description Pin

Color  Description

1

1.0 Brown

Not in use yet

2

1.0 Gray

Not in use yet





C106    Right Headlight Regulator Plug-in



Pin Color

Description

Pin

Color

Description

1

0.5 Red/blue

Headlight regulator switch

2

0.5 Yellow

Light relay power supply

3 0..5

Brown

Earthing













  Chery A15 Maintenance Manual



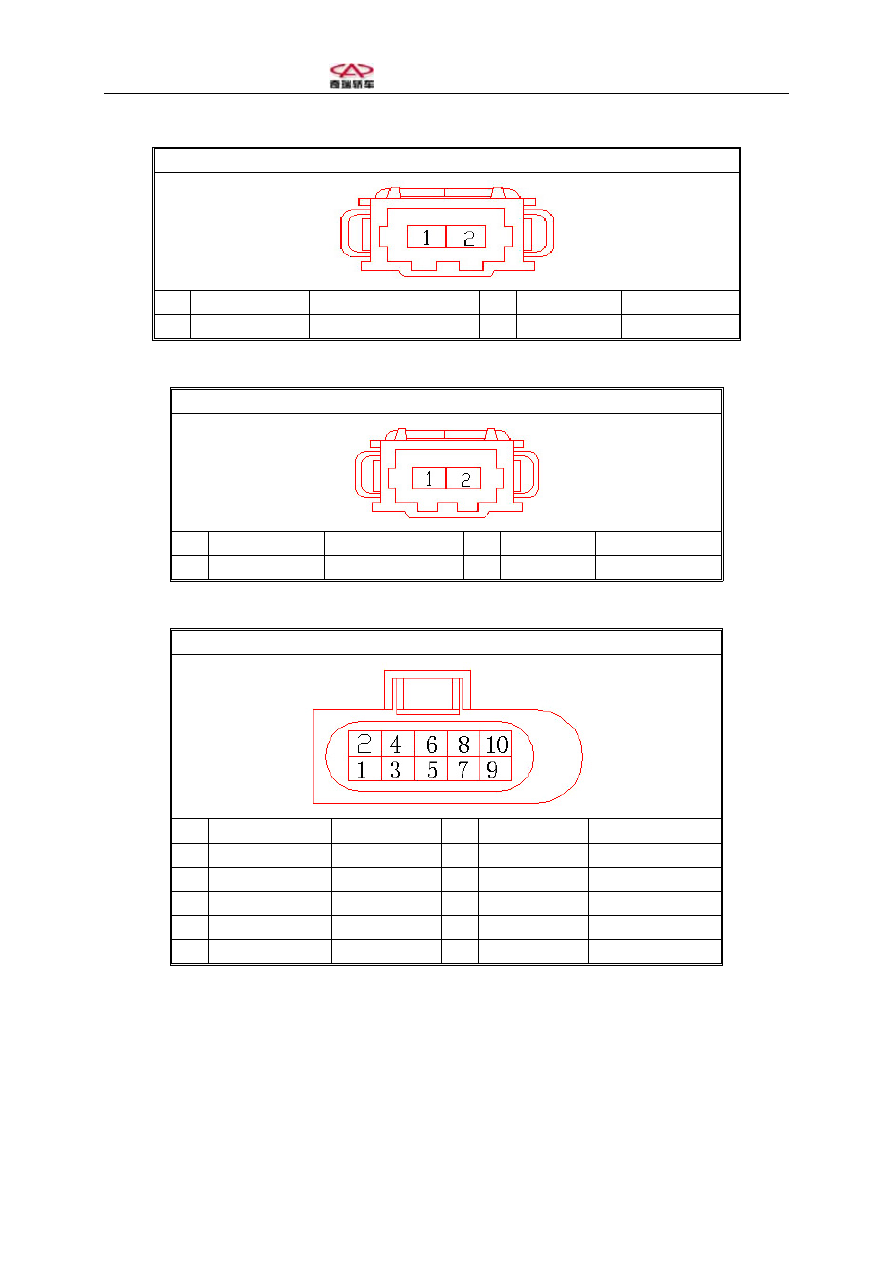

C108    Front Right Fog Light Plug-in



Pin Color

Description  Pin

Color  Description

1

1.0 Gray/yellow  To front fog light switch

2

1.0 Brown

Earthing





C107    Front Right Turn Light Plug-in



Pin Color

Description Pin

Color  Description

1

1.0 Black/white

Turn light switch

2

1.0 Brown

Earthing





C102    Left Headlight Plug-in



Pin Color  Description

Pin

Color

Description

1

1.5 Black/white

Light relay

2

0.5 Gray/black

Light switch

3 1.5

Yellow/black  Light

relay  4



Empty

5 1.5

Brown  Earthing 6



Empty

7

Empty

8

Empty

9

Empty

10



Empty

















  Chery A15 Maintenance Manual



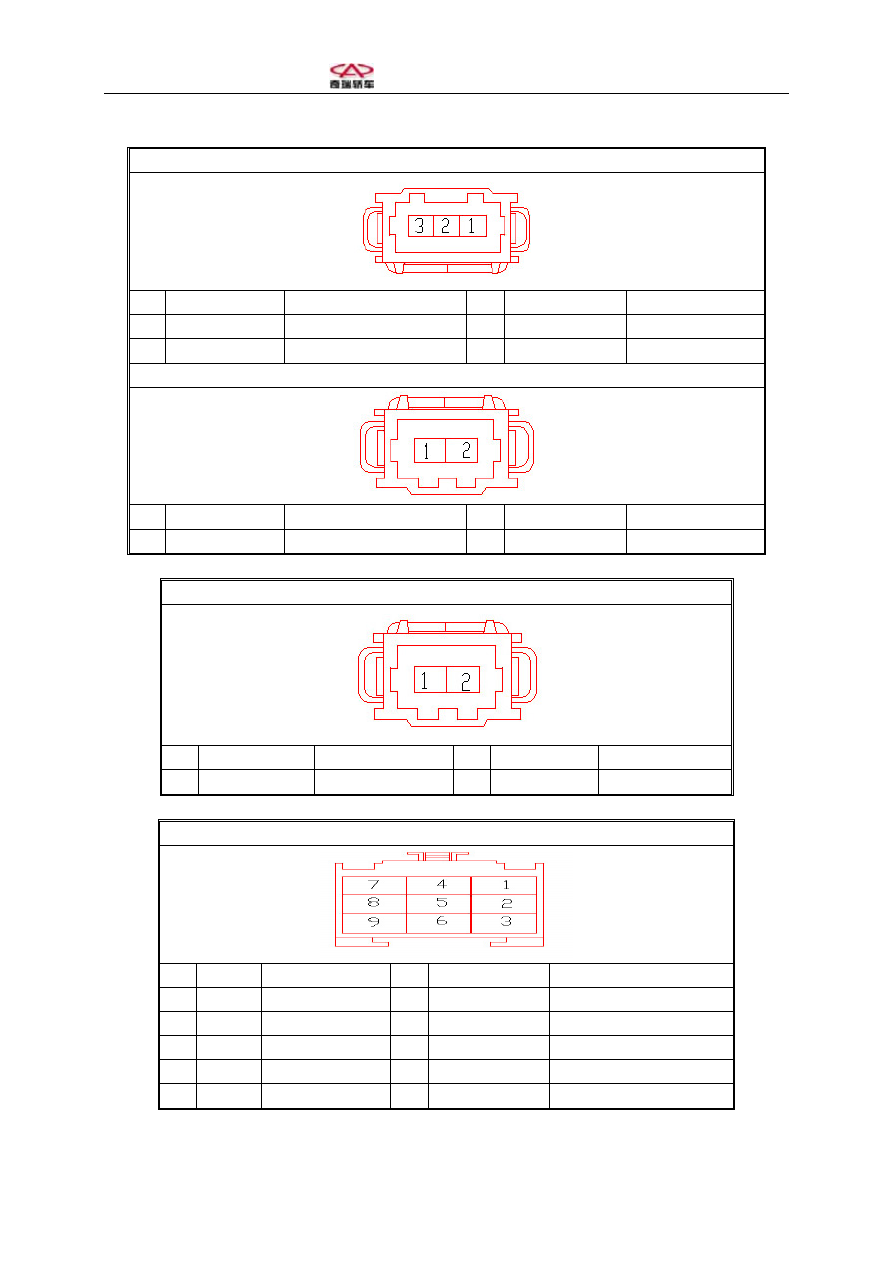

C101    Left Headlight Regulator Plug-in



Pin Color

Description  Pin

Color

Description

1

0.5 Red/blue

Headlight height regulator

2

0.5 Yellow/black

Left low beam fuse

3 0.5

Brown

Earthing







C104    Front Left Fog Light Plug-in



Pin Color

Description  Pin

Color

Description

1

1.0 Gray/yellow

Front fog light switch

2

1.0 Brown

Earthing



C103    Front Left Turn Light Plug-in



Pin Color

Description Pin

Color

Description

1

1.0 Black/white

Turn light switch

2

1.0 Brown

Earthing



C127    Fuel Pump Relay



Pin Color

Description  Pin

Color

Description

1



Empty

2

1.5 Black/purple

Oil pump power supply 87

3



Empty

4

0.5 Black/white

Oil pump control 86

5



Empty

6

0.5 White

Oil pump control 85

7



Empty

8

2.5 Red/yellow

Power supply 30

9

Empty











  Chery A15 Maintenance Manual



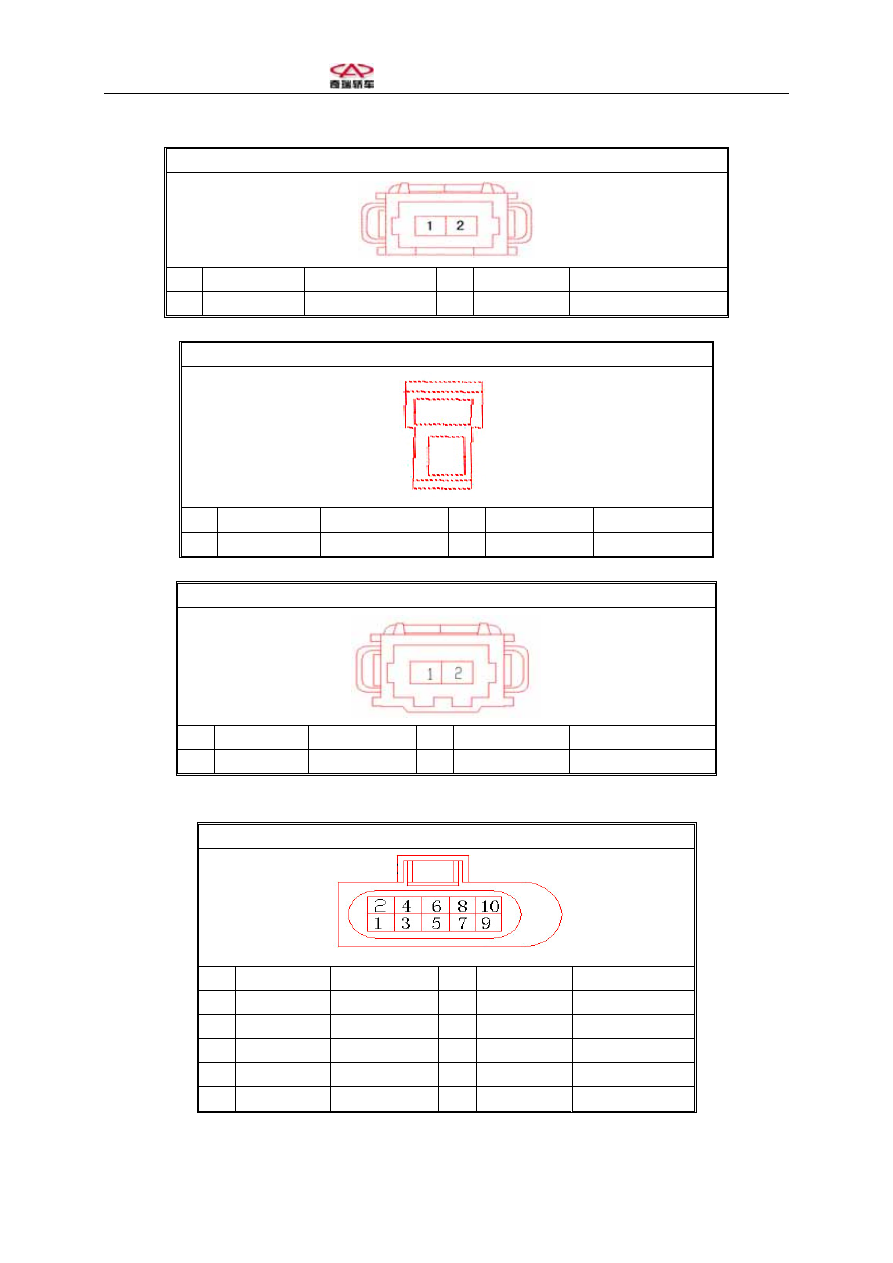

C125    Internal Circulation Electromagnetic Valve Plug-in



Pin Color

Description Pin

Color

Description

1

0.5 Brown

Earthing

2

1.0 White

Air conditioner switch



C109    Cleaning Fluid Pump



Pin Color

Description Pin

Color

Description

1 1.5

Green/red Power

supplier  2 0.5

Black/blue

Earthing

1

2



C143    Right Side Turn Light Plug-in



Pin Color  Description

Pin

Color

Description

1

0.5 Brown

Earthing

2

0.5 Black/green

Turn light switch





C105   Right Headlight Plug-in



Pin Color  Description

Pin

Color

Description

1 1.5

White

Fuse

2

0.5

Gray/red

Headlight

switch

3 1.5

Yellow

Fuse

4



Empty

5 1.5

Brown  Earthing  6



Empty

7

Empty

8

Empty

9

Empty

10



Empty
