TRANSMISSION RESOLUTION

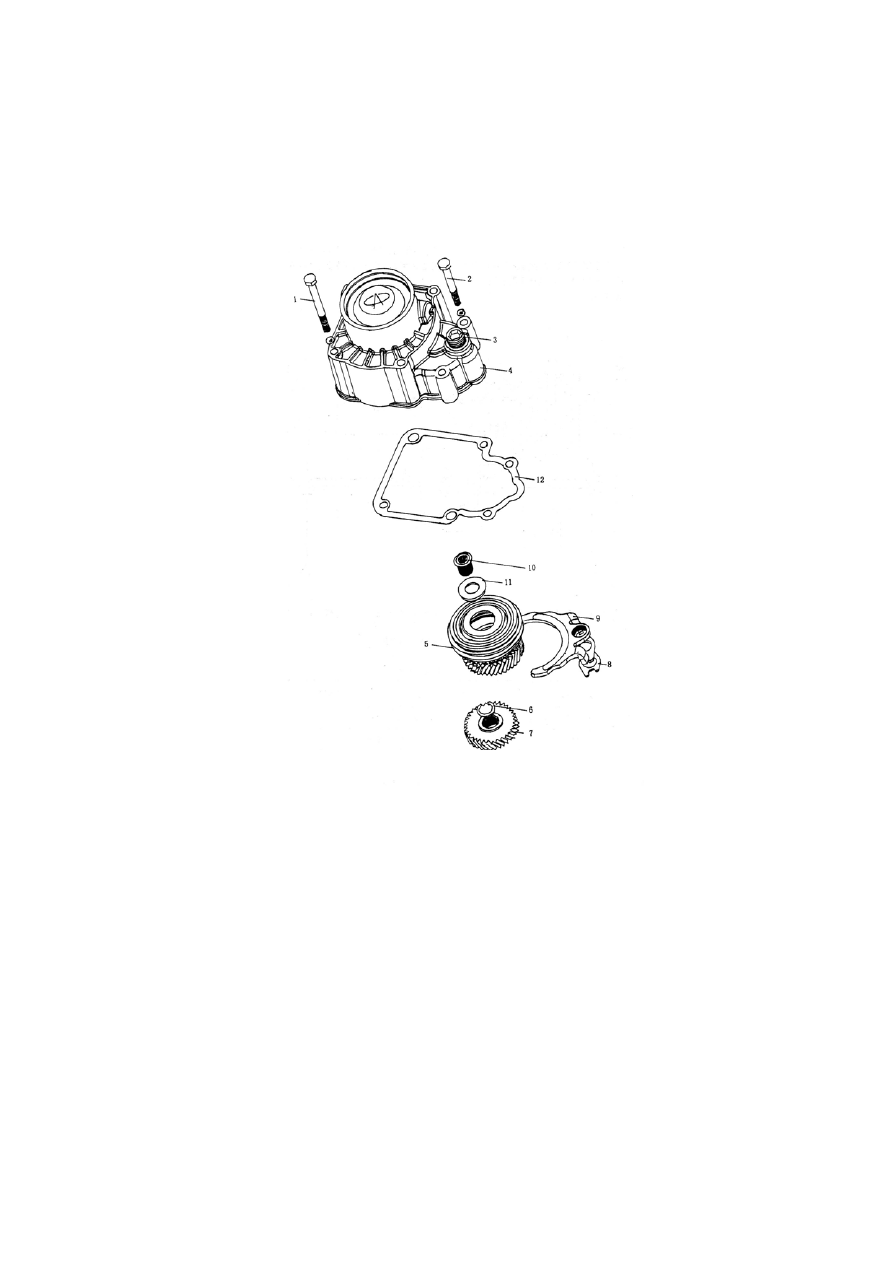

1. Fastening Screw (4 Pieces, Fasten Moment Is25n.M)    2. Fixing Screw (2 Pieces, Fasten

Moment Is 25N.M)     3. Bleed Bolt    4. Transmission Rear Housing   5. 5

th

 Synchronizer

Assembly   6. 5

th

 Driven Gear Snap Ring   7. 5

th

 Driven Gear   8. 5

th

 Fork Pad

9. 5

th

 Fork Assembly        10.    5

th

 Gear Holder Fixing Turnbuckle    11. Dish Washer   12. Shim











J-12

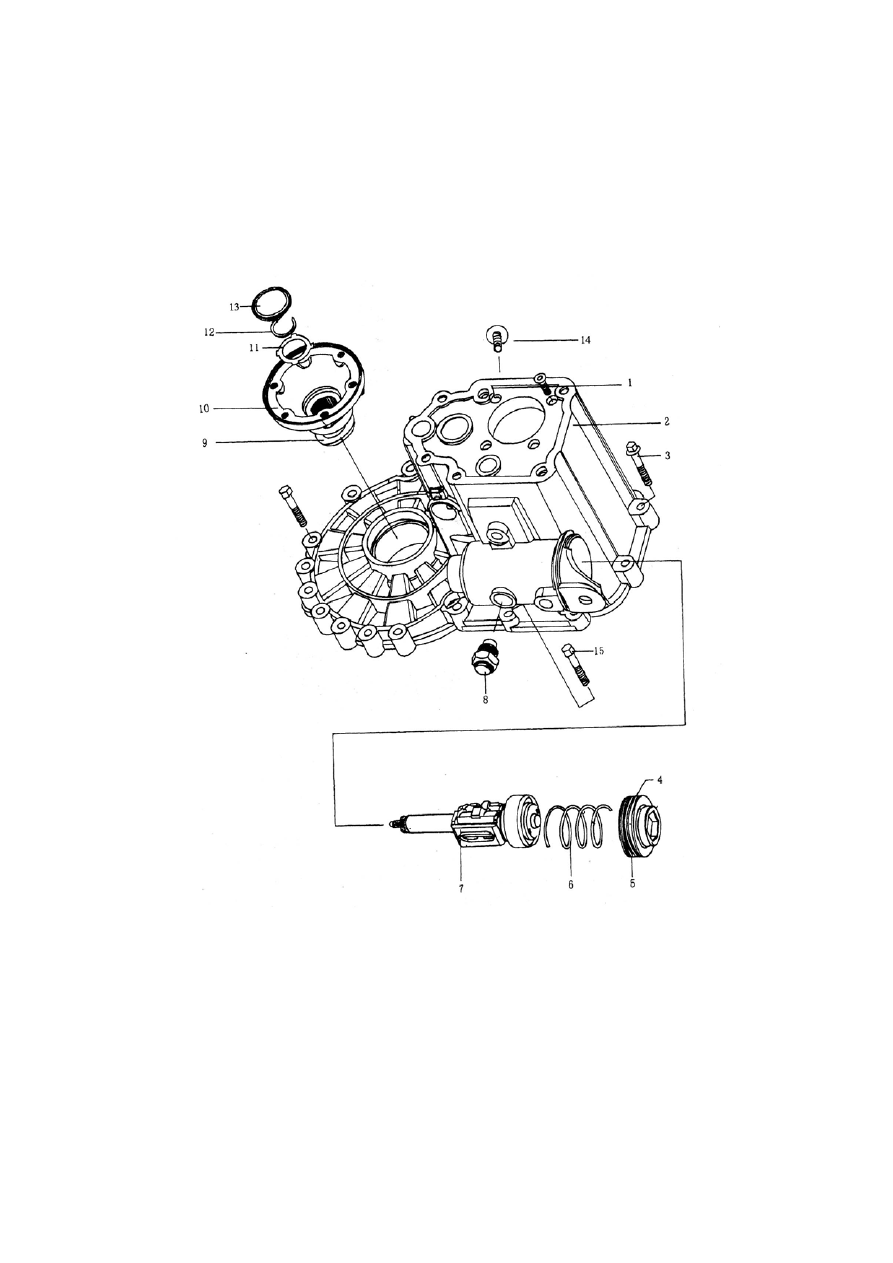

1. Input Shaft Rear Bearing Plate Screw (4 Pieces, Fasten Moment Is 15N.M) 2.  Transmission

Housing Assembly 3. Fixing Screw (12 Pieces, Fasten Moment Is 25N.M)    4. O-Ring    5. Gearshift

Shaft Plug Cover 6. Gearshift Shaft Pressing Spring 7. Gearshift Assembly 8. Gearshift Positioning

Holder Assembly 9. Pressing Spring-Damper Ring 10. Output Flange 11. Output Flange Dish Washer

12. Output Flange Snap Ring    13. Flange Cover    14. Idler Shaft Fixing Screw    15. Fixing Bolt (2

Pieces, Fasten Moment Is 25N.M)



J-13

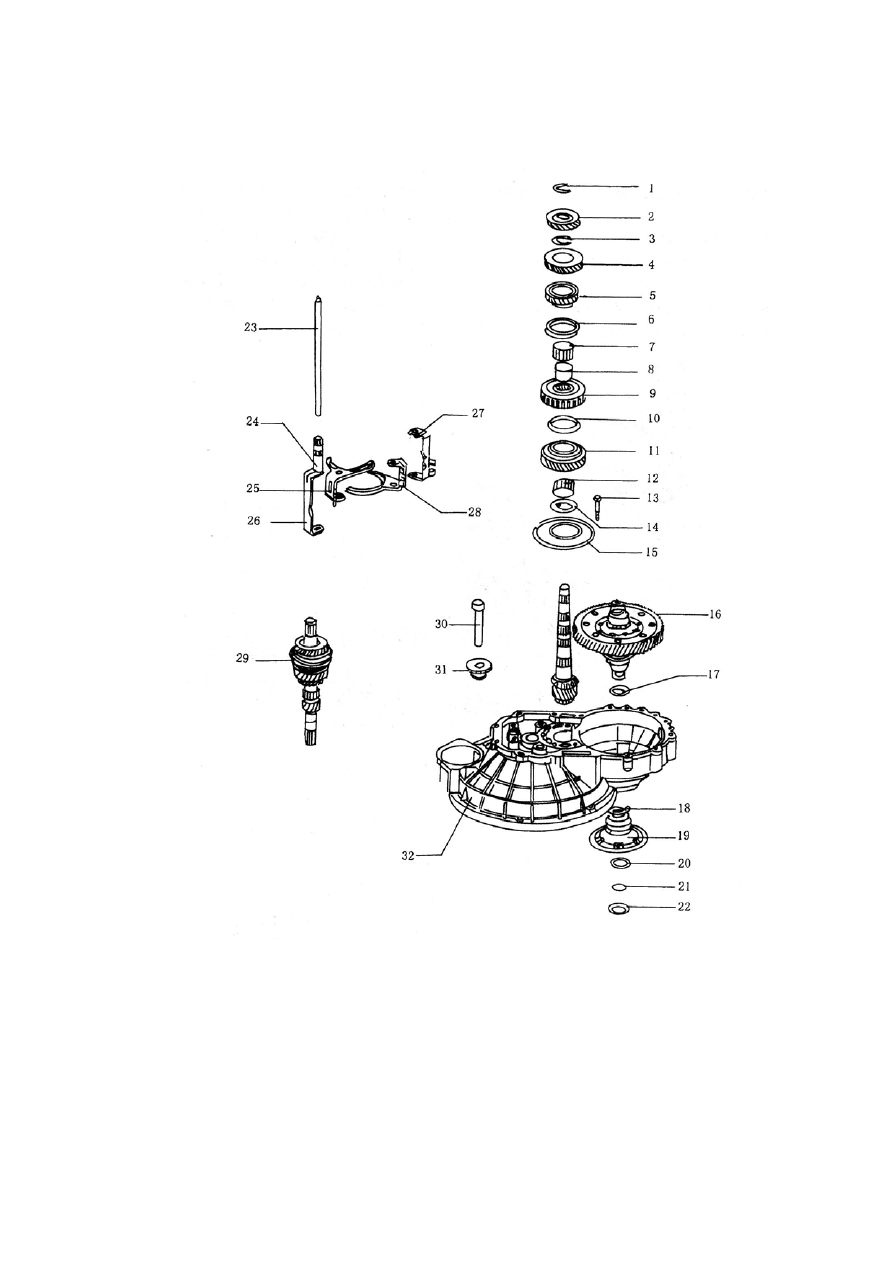

1. 4

th

 Driven Gear Snap Ring    2. 4

th

 Driven Gear    3. 3

rd

 Driven Snap Ring    4. 3

rd

 Driven Gear    5.

2

nd

 Driven Gear    6. 2

nd

 Synchronizer Ring    7. 2

nd

 Roller Bearing    8. 2

nd

 Roller Bearing Lining    9.

1

st

 -2

nd

 Synchronizer Assembly  10. 1

st

 Synchronizer Ring  11. 1

st

 Driven Gear  12. 1

st

 Roller

Bearing  13. Bearing Holder Fixing Bolt 14. 1

st

 Roller Bearing Snap Ring  15. Output Shaft

Intermediate Bearing Holder 16.  Differential Assembly  17. Damper Ring  18. Pressing

Spring-Damper Ring    19. Output Flange 20. Output Flange Dish Washer    21. Output Flange Snap

Ring    22. Output Flange Cover    23. Fork    24. 5

th

 Fork Sleeve    25. 3

rd

-4

th

 Fork    26. 5

th

 Fork Guide

Plate   27. Reverse Fork Guide Plate   28. 1

st

-2

nd

 Fork  29. Input Shaft Assembly  30. Idler Shaft

31. Idler Assembly    32. Clutch Housing assembly

J-14

DISASSEMBLY AND ASSEMBLY OF THE TRANSMISSION



Disassembly：

——Raise up the transmission, take off the drain

plug on the transmission differential side, and
at the same time take off the drain plug on the
rear cover( see the arrowhead pointed stud).
Discharge all the oil.







——Pull off the clutch separating tappet.







—— Take off the connecting bolt between rear

housing and transmission housing and
disassemble the rear housing assembly. Take
off the clutch release bearing and rear
housing gasket.

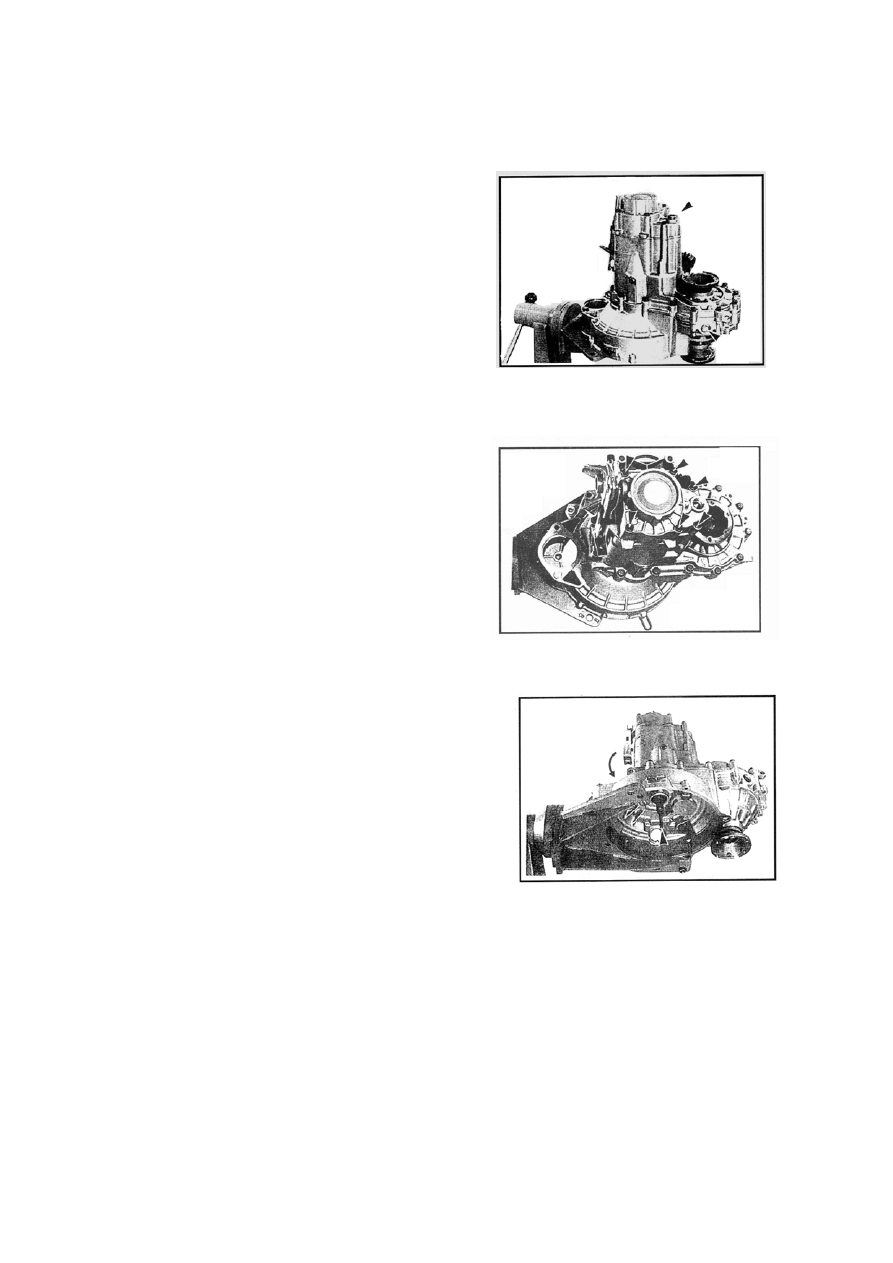

——  Take off the black gearshift shaft dustproof

cover (A),take off gearshift positioning sear
assembly (1) and reverse lamp switch (2).







J-15
