ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

2























































Регулировка углов установки колес

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

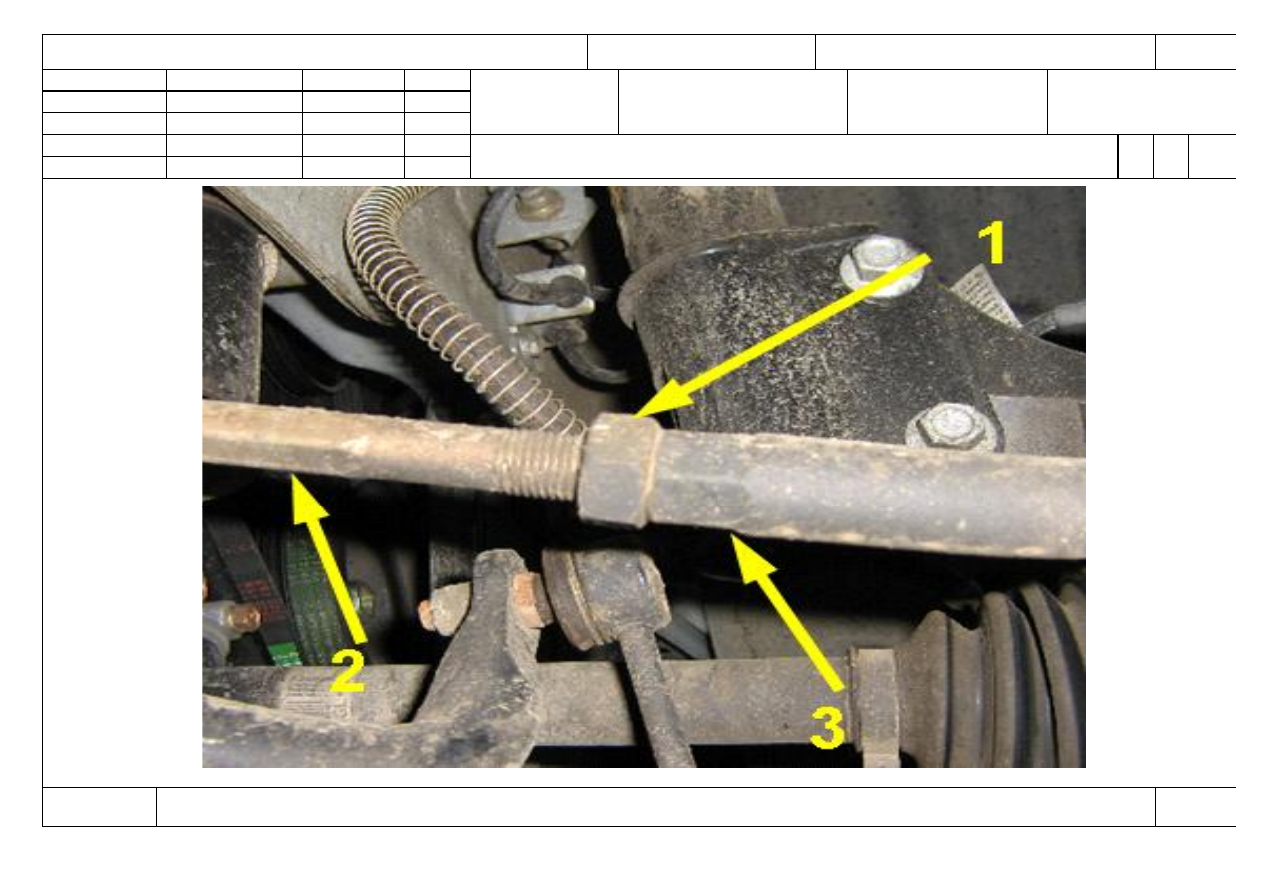

О 02  - затянуть стопорную гайку (поз.1) с Мкр=30 Нм, удерживая наконечник рулевой тяги (поз.3);

03  -

нанести метки на резьбовые соединения.

04

 05 5.

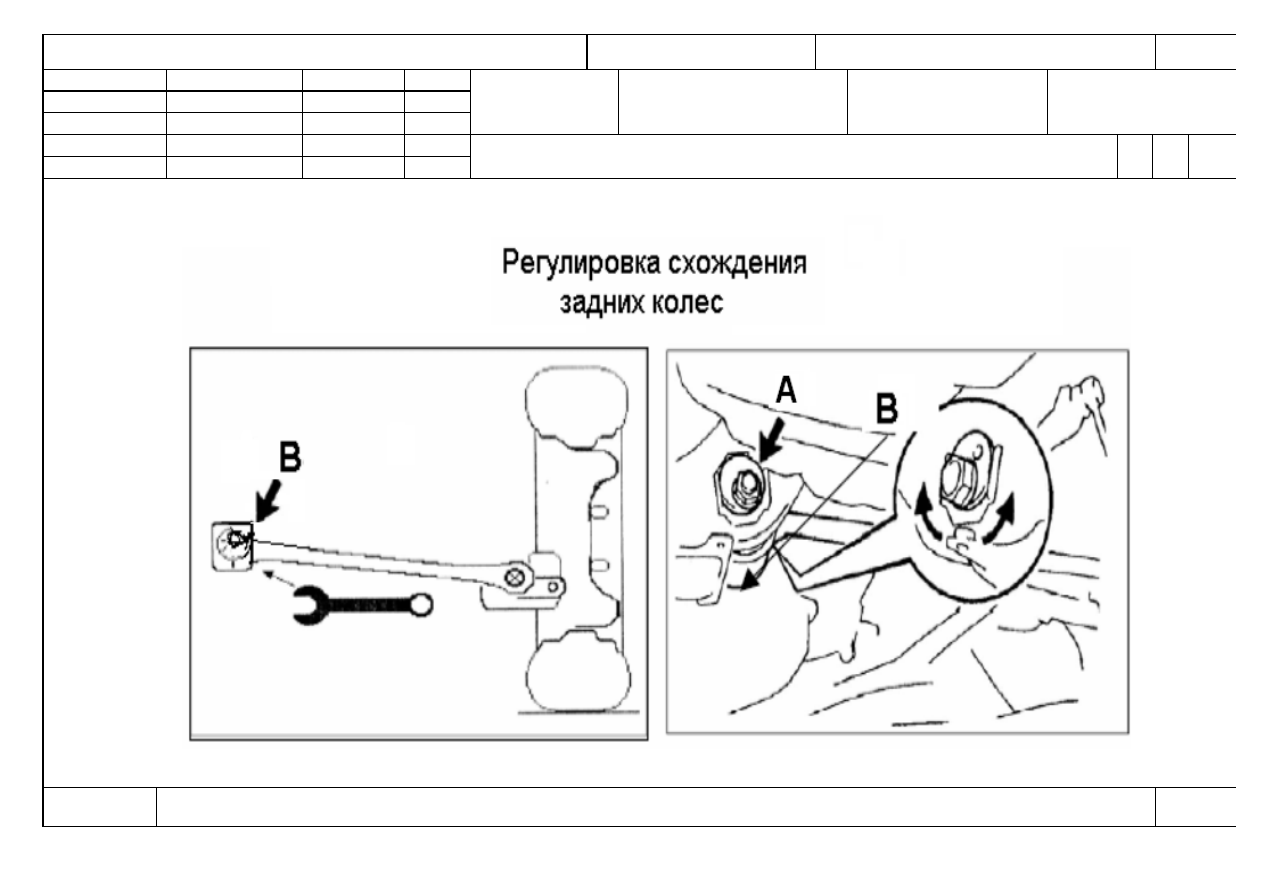

При несоответствии нормативных значений, произвести регулировку схождения задних колес:

06  -

проверить давление в шинах, при необходимости довести до нормы (2,1 атм.);

07  -

отпустить гайку  (поз. А);

08  -

произвести регулировку ;

  09  -

затянуть гайку (поз.А), удерживая болт (поз.В) с Мкр=110 Нм.

10  -

нанести метки на резьбовые соединения.

11

12



Внимание!



Контроль производить на оборудовании совместно с рабочим.

13

Р 14  100%

15

Т 16 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

17 2.

ДК 10-100 Нм.

18 3.

ДК 20-200 Нм.

 19 4.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

 20

21

22

 23

24

МК/КТТП                                                                                            ТП. 75.059

52






ГОСТ 3.1105  форма 2







Амортизационные стойки DС14BХ

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





Регулировка углов установки передних колес

О1



070




 Оп. 070












































КЭ

ТП 75.059

53






                             ГОСТ 3.1105  форма 2





Амортизационные стойки DС14BХ

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





Регулировка углов установки задних колес

О1



070




Оп.070






































































КЭ

ТП 75.059

54





ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

1





























































Контроль

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         080

Контроль                                                                3

03

Выполнить операции  (015,025,035,045,055,070).

04

Б 05                           Подъемник                                                    Q=3т

06

Тележка                                                         7043-334

07

Слесарно-сборочный верстак                      7051-146

08

О 09 1. Контролировать – визуально:

10  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12  -

отсутствие механических повреждений деталей и узлов.

13

Р 14  100%

15

О 16 2. Проконтролировать эффективность работы подвесок автомобиля, отсутствие течи и запотеваний резервуаров передних и задних

17

амортизаторов.

18

Р 19  100 %

20

О 21 3. Контролировать моменты затяжки резьбовых соединений по операциям:

22  -

колесных гаек Мкр=96…118 Нм;

23  -

болта крепления кронштейна тормозного шланга к передней амортизационной стойке  Мкр=7...9 Нм;

24  -

болтов и гаек крепления передней амортизационной стойки к поворотному кулаку  Мкр=86...92 Нм;

МК/КТТП

ТП. 75.059
