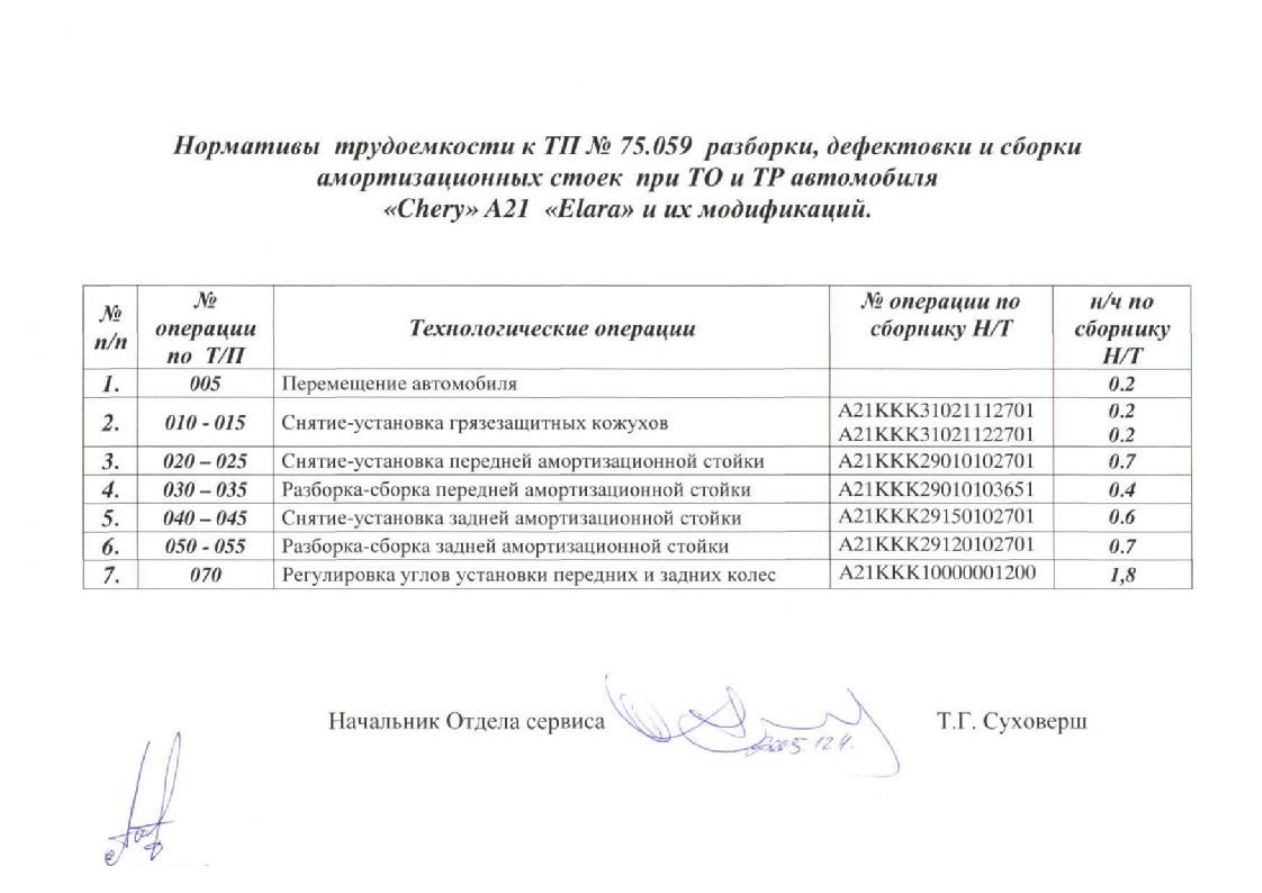

ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

2





























































Контроль

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   гаек крепления передней амортизационной стойки к кузову автомобиля Мкр=40…60 Нм;

03  -

гайки крепления штока амортизатора передней амортизационной стойки Мкр=75…85 Нм;

04  -

гаек крепления задней амортизационной стойки к кузову автомобиля Мкр=40…60 Нм;

05  -

болта и гайки крепления задней амортизационной стойки к поперечному рычагу задней подвески Мкр=75…85 Нм;

06  -

болта и гайки крепления поперечного рычага к продольному рычагу задней подвески Мкр=100…120 Нм;

07  -

гайки крепления штока задней амортизационной стойки Мкр=45…55 Нм;

08  -

стопорных гаек наконечников рулевых тяг Мкр=27…33 Нм;

09  -

эксцентриковых гаек и болтов регулировки схождения задних колес Мкр=100…120 Нм.

 10

Р 11  100 %

12
13 4.

Контролировать углы установки колес:

14  -

угол развала передних колес град.2°50`±30`.

15  -

схождение передних колес 5`47`` (±5`).

16  -

угол поворота внутреннего колеса 41°(±4`), наружного колеса 33°(±4`).

17  -

развал задних колес     - 0

0

35`±60`(

минут).

18  -

схождение задних колес  0

0

09`±6`(

минут).

 19

Р 20  100 %

21

Т 22 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

23 2.

Динамометрический ключ Мкр. 10…100 Н.м (1…10 кгс. м).

24 3.

Динамометрический ключ Мкр. 20…200 Н.м (2…20 кгс. м).

МК/КТТП

56





ГОСТ 3.1105-84




25480917




Лист 9

 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.064

ЗАО «ЗАЗ»






Утверждаю:

                                                                      Начальник  Отдела
                                                                      сервиса ЗАО «ЗАЗ»

                                                                                Т.Г. Суховерш

                                                               «         »                    2007г.

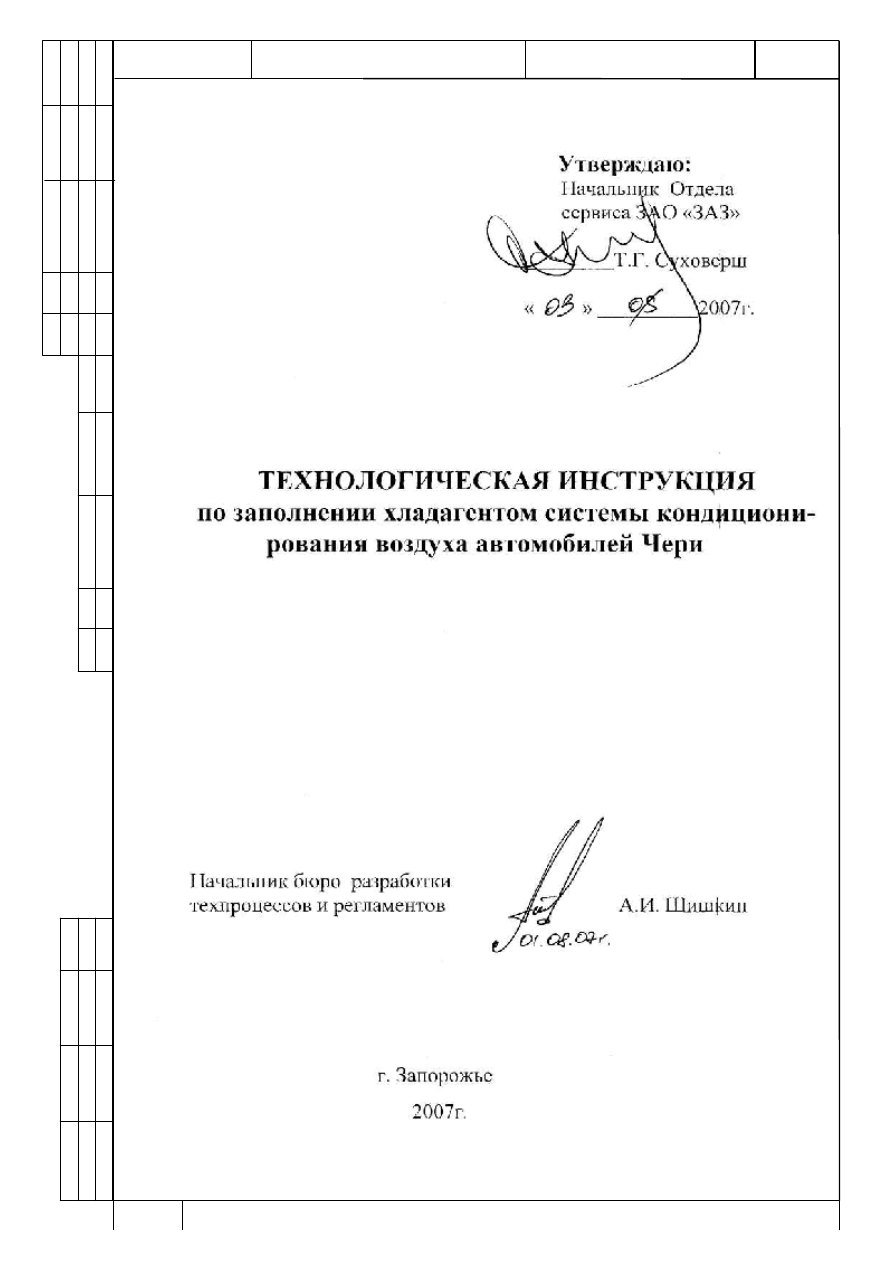

ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИЯ
